Cách Vẽ Mặt Proteus: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Có thể bạn quan tâm: Cách Vẽ Mặt Khỉ Đơn Giản Và Chi Tiết: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

Giới thiệu chung về Proteus và tầm quan trọng của việc vẽ mặt mạch

Proteus là một trong những phần mềm mô phỏng và thiết kế mạch điện tử phổ biến nhất hiện nay, được sử dụng rộng rãi trong các trường đại học, viện nghiên cứu và các doanh nghiệp công nghệ. Với khả năng mô phỏng cả mạch analog, số và vi điều khiển, Proteus không chỉ giúp người dùng kiểm tra tính đúng đắn của thiết kế mà còn tiết kiệm thời gian và chi phí so với việc chế tạo prototype thực tế.

Trong quá trình thiết kế, “vẽ mặt mạch” (còn gọi là schematic) là bước đầu tiên và quan trọng nhất. Một bản vẽ mặt mạch sạch sẽ, logic và dễ đọc sẽ giúp quá trình kiểm tra, debug và chia sẻ thiết kế trở nên thuận lợi hơn. Bài viết này sẽ hướng dẫn chi tiết cách vẽ mặt Proteus, từ việc chuẩn bị môi trường, lựa chọn linh kiện, sắp xếp và nối dây cho đến các mẹo tối ưu hoá bản vẽ để đáp ứng yêu cầu thực tế.

1. Chuẩn bị môi trường làm việc

1.1. Cài đặt Proteus

1. Tải phiên bản mới nhất: Truy cập trang chính thức của Labcenter Electronics, tải bản Proteus Professional (hoặc Proteus Design Suite) phù hợp với hệ điều hành Windows của bạn.
2. Cài đặt: Chạy file cài đặt, làm theo hướng dẫn. Đảm bảo bạn có đủ không gian ổ đĩa (khoảng 2-3 GB) và quyền admin để cài đặt driver cho phần mềm mô phỏng.
3. Kích hoạt bản quyền: Nhập serial key hoặc sử dụng bản trial nếu bạn chưa có license. Đối với sinh viên, nhiều trường đại học cung cấp license chung.

1.2. Tạo dự án mới

• Mở Proteus → File > New Project.
• Đặt tên dự án, chọn thư mục lưu trữ.
• Chọn “Schematic Capture” khi được hỏi loại thiết kế.
• Xác nhận các tùy chọn mặc định và nhấn “Finish”.

Sau khi dự án được tạo, bạn sẽ thấy giao diện chính gồm Toolbar, Component Mode, Property Window, và Workspace (khu vực vẽ).

1.3. Cài đặt thư viện linh kiện (Component Libraries)

Proteus đi kèm với một bộ thư viện phong phú, nhưng trong thực tế bạn sẽ cần thêm các linh kiện tùy chỉnh:

• Thư viện chuẩn: Component Mode → Libraries → chọn “Default”.
• Thêm thư viện tùy chỉnh: Library > Import > Library → Duyệt tới file .IDX hoặc .LIB mà bạn đã tải (ví dụ: thư viện Arduino, STM32, các IC chuyên dụng).
• Cập nhật thư viện: Thỉnh thoảng kiểm tra cập nhật trên website của nhà sản xuất hoặc diễn đàn Proteus để có các phiên bản mới, tránh lỗi không nhận diện linh kiện.

2. Các bước cơ bản để vẽ mặt mạch trong Proteus

2.1. Lựa chọn và đặt linh kiện

1. Mở Component Mode (phím P hoặc biểu tượng “P”).
2. Tìm kiếm linh kiện: Nhập tên hoặc mã linh kiện (VD: “LM358”, “Arduino UNO”, “8051”).
3. Kéo thả: Kéo linh kiện từ danh sách vào Workspace. Bạn có thể di chuyển, xoay (R để rotate) hoặc lật (M để mirror).
4. Đặt tên và ghi chú: Click chuột phải vào linh kiện → Properties. Ở mục “Designator”, thay đổi tên (VD: “U1”, “R1”). Đặt mô tả ngắn gọn trong “Comment” để người đọc dễ hiểu.

2.2. Kết nối các linh kiện (Wiring)

Có thể bạn quan tâm: Cách Vẽ Mặt Paraboloit: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Proteus cung cấp ba cách kết nối:

• Wire (đường dây): Nhấn W hoặc chọn biểu tượng dây trên Toolbar. Click vào chân của linh kiện, kéo tới chân tiếp theo, click để kết thúc. Dây tự động gắn “net name” (tên mạng) nếu chưa tồn tại.
• Net (mạng): Khi bạn kéo một dây và thả vào không gian trống, Proteus sẽ tạo một “net” mới và tự động gán tên (VD: N001). Bạn có thể đổi tên net trong Properties.
• Bus (đường bus): Dùng cho các tín hiệu đa bit. Chọn Bus trên Toolbar, kéo tạo bus, sau đó “split” các bit bằng cách double-click và chọn “Add Segment”.

Mẹo: Để tránh lộn xộn, luôn đặt dây thẳng (horizontal/vertical) bằng cách giữ Shift khi kéo dây. Sử dụng “Reroute” (Ctrl+R) để tự động sắp xếp lại dây nếu chúng chồng chéo.

2.3. Đặt các ký hiệu điện áp và đất (Power/GND)

• Sử dụng các ký hiệu chuẩn: VCC, GND, +5V, +12V.
• Đặt các ký hiệu này ở các vị trí thuận tiện, thường ở góc trên bên trái (VCC) và góc dưới bên phải (GND).
• Kết nối chúng tới các pin nguồn của linh kiện thông qua dây.

2.4. Thêm các thành phần hỗ trợ (Support components)

• Công tắc (Switch), Nối (Jumper), Đèn LED, Buzzer, Công tắc nhấn (Pushbutton): Những linh kiện này giúp mô phỏng tương tác người dùng.
• Công cụ đo (Probe): Đặt Voltage Probe hoặc Current Probe trên các net để quan sát giá trị trong quá trình mô phỏng.

3. Các kỹ thuật nâng cao trong vẽ mặt Proteus

3.1. Sử dụng Hierarchical Schematics (Sơ đồ phân cấp)

Khi thiết kế mạch phức tạp (ví dụ: hệ thống nhúng có nhiều module), việc vẽ hết trong một bản schematic sẽ gây rối mắt. Proteus hỗ trợ Hierarchical Schematics:

1. Tạo sub‑circuit: File > New Schematic. Đặt tên (VD: PowerSupply.sch).
2. Thiết kế sub‑circuit như bình thường.
3. Export sub‑circuit thành một “Component” bằng cách File > Create Component.
4. Nhập component vào schematic chính và kết nối các net bằng hierarchical ports (đánh dấu bằng biểu tượng “port”).

Điều này giúp bạn tái sử dụng các module (ví dụ: bộ nguồn, bộ giao tiếp UART) trong nhiều dự án khác nhau.

3.2. Đặt Net Labels và Net Aliases

• Net Labels: Click chuột phải vào net → Add Net Label. Đặt tên có ý nghĩa (VD: CLK, RESET).
• Net Aliases: Khi một net cần xuất hiện ở nhiều vị trí, dùng alias để đồng nhất. Click chuột phải → Add Net Alias, nhập tên alias.

Sử dụng net label và alias giúp giảm thiểu lỗi “net not connected” và làm cho bản vẽ dễ đọc hơn.

3.3. Kiểm tra lỗi (ERC – Electrical Rule Check)

Có thể bạn quan tâm: Cách Vẽ Mặt Nón Đẹp Và Chính Xác: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

Sau khi hoàn thành sơ đồ, chạy ERC:

• Tools > Design Rule Check.
• Chọn các tiêu chí kiểm tra (unconnected pins, multiple drivers, missing ground, etc.).
• Nhấn “Run”.
• Kiểm tra danh sách lỗi và sửa lại.

ERC rất quan trọng vì nó phát hiện các lỗi thường gặp như: pin nguồn chưa nối, ngắn mạch, hoặc tín hiệu bị xung đột.

3.4. Thêm Annotation và Documentation

• Annotation: Sử dụng Text tool để ghi chú, mô tả chức năng từng phần (VD: “Power Supply – 5V Regulated”).
• Sheet Properties: Click vào nền (blank area) → Properties. Ở mục “Title Block”, nhập thông tin dự án (Tên dự án, người thiết kế, ngày, phiên bản).
• Export: Bạn có thể xuất bản vẽ sang PDF (File > Export > PDF) hoặc PNG để đính kèm trong tài liệu báo cáo.

4. Thực hành: Vẽ một mạch LED chớp đơn giản

Để minh hoạ quy trình, chúng ta sẽ vẽ một mạch LED chớp sử dụng bộ vi điều khiển ATmega328P (Arduino UNO) và một resistor.

4.1. Các linh kiện cần chuẩn bị

Linh kiện	Số lượng	Ghi chú
ATmega328P (Arduino UNO)	1	Chọn “Arduino UNO” trong library
LED (Red)	1	Đặt ở vị trí dễ nhìn
Resistor 220Ω	1	Giảm dòng cho LED
5V Power Supply	1	Dùng “VCC”
GND	1	Đặt gần chân GND của Arduino
Wire	Nhiều	Kết nối các chân

4.2. Các bước thực hiện

1. Đặt Arduino UNO vào workspace, đặt ở trung tâm.
2. Thêm LED: Tìm “LED” → kéo vào bên phải Arduino.
3. Thêm Resistor: Tìm “R_220” → đặt giữa Arduino và LED.
4. Kết nối:
5. Dây từ Pin 13 (digital pin) của Arduino → một đầu resistor.
6. Dây từ đầu còn lại của resistor → chân anode (+) của LED.
7. Dây từ cathode (–) của LED → GND.
8. Đặt VCC (5V) và GND ở góc trên/bên dưới để kết nối nguồn cho Arduino (sử dụng “5V” và “GND” symbols).
9. Thêm Net Labels: Đặt “D13” cho net nối từ pin 13, “LED” cho net LED, “GND” cho ground.
10. Chạy ERC để kiểm tra lỗi.
11. Mô phỏng: Nhấn nút “Play” → chọn “Arduino” → viết code đơn giản (blink) trong Arduino IDE tích hợp hoặc tải file .hex.
12. Quan sát: LED sẽ chớp theo tốc độ được lập trình.

4.3. Kết quả và hình ảnh

Sau khi mô phỏng, bạn sẽ thấy LED chớp 1s ON / 1s OFF. Điều này chứng tỏ mạch đã được vẽ và kết nối đúng.

5. Mẹo và thủ thuật để tối ưu hoá bản vẽ mặt Proteus

Mẹo	Mô tả	Lợi ích
Sử dụng Grid và Snap	View > Grid → bật grid, Snap to Grid để tự động căn chỉnh linh kiện.	Giúp bố trí gọn gàng, giảm thời gian di chuyển.
Tạo Custom Component	Library > Create Component → thiết kế ký hiệu riêng.	Đáp ứng nhu cầu các linh kiện không có trong library.
Sử dụng Shortcut Keys	W (wire), R (rotate), M (mirror), Ctrl+S (save), Ctrl+Z (undo).	Tăng tốc độ thiết kế.
Group và Ungroup	Chọn nhiều linh kiện → Ctrl+G để nhóm, Ctrl+U để tách.	Dễ dàng di chuyển các khối mạch lớn.
Layer Management	Sử dụng “Layers” để tách các mạng power và signal.	Giúp đọc bản vẽ dễ dàng, tránh nhầm lẫn.
Thêm “Design Note”	Dùng công cụ Text để ghi chú chi tiết.	Hỗ trợ người khác (hoặc bản thân trong tương lai) hiểu thiết kế.
Sử dụng “Simulation Profile”	Tạo nhiều profile mô phỏng (điện áp, tần số).	Kiểm tra mạch dưới các điều kiện khác nhau mà không cần thay đổi schematic.
Export Bill of Materials (BOM)	File > Export > BOM.	Tự động tạo danh sách linh kiện cho việc mua sắm.
Kiểm tra “Signal Integrity”	Dùng công cụ “Probe” để đo độ trễ, nhiễu.	Đảm bảo mạch hoạt động ổn định trong thực tế.

6. Xử lý các lỗi thường gặp khi vẽ mặt trong Proteus

Có thể bạn quan tâm: Cách Vẽ Mặt Murad: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Lỗi “Net Not Connected”
2. Nguyên nhân: Một pin chưa được nối hoặc nối sai.

3. Giải pháp: Kiểm tra lại các net labels, dùng công cụ “Highlight Nets” (Ctrl+H) để xem mạng chưa kết nối.

4. Lỗi “Multiple Drivers”

5. Nguyên nhân: Hai hoặc nhiều nguồn cố gắng cung cấp cùng một net (VD: nối hai VCC).

6. Giải pháp: Xác định net gây lỗi, tách các nguồn hoặc dùng “tri‑state buffer”.

7. Lỗi “Component Not Found”

8. Nguyên nhân: Thư viện chưa được import hoặc component đã bị xóa.

9. Giải pháp: Kiểm tra Library Manager, import lại component, hoặc thay thế bằng linh kiện tương đương.

10. Lỗi “Simulation Failed”

11. Nguyên nhân: Thiếu mô hình SPICE cho một linh kiện, hoặc lỗi trong code vi điều khiển.

12. Giải pháp: Đảm bảo mọi linh kiện đều có model SPICE, cập nhật firmware, hoặc chạy mô phỏng từng phần.

13. Lỗi “Net Collision”

14. Nguyên nhân: Hai dây crossing nhau mà không có “junction”.
15. Giải pháp: Khi dây giao nhau, double‑click để tạo “junction” (điểm nối) hoặc sử dụng “Reroute”.

7. Tích hợp vẽ mặt Proteus với các công cụ khác

7.1. Kết nối với Arduino IDE

• Export HEX: Khi thiết kế code cho Arduino, biên dịch và xuất file .hex.
• Load HEX vào Proteus: Click chuột phải vào Arduino → Properties → Program File → chọn file .hex.
• Khi chạy mô phỏng, Proteus sẽ thực thi code trực tiếp, cho phép bạn quan sát hành vi của mạch.

7.2. Sử dụng LTspice cho mô phỏng SPICE chi tiết

• Export netlist: File > Export > Netlist.
• Import vào LTspice để thực hiện phân tích tần số, transient chi tiết hơn.
• Khi có kết quả, bạn có thể quay lại Proteus để điều chỉnh schematic dựa trên kết quả phân tích.

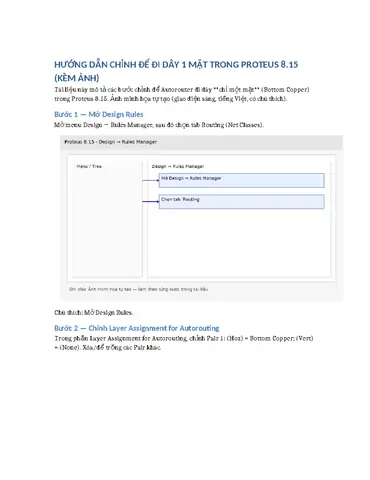

7.3. Tích hợp với PCB Layout (Altium, KiCad)

• Sau khi hoàn thiện schematic, bạn có thể export BOM và netlist để dùng trong phần mềm thiết kế PCB.
• Một số phiên bản Proteus Professional hỗ trợ direct export to PCB layout (công cụ “PCB Layout” tích hợp).
• Điều này giúp giảm thiểu lỗi chuyển đổi giữa schematic và PCB.

8. Kết luận

Việc vẽ mặt Proteus không chỉ là một công việc kỹ thuật mà còn là nghệ thuật sắp xếp, kết nối và truyền tải ý tưởng thiết kế một cách rõ ràng, logic. Bằng việc nắm vững các bước cơ bản – từ chuẩn bị môi trường, lựa chọn linh kiện, nối dây, tới các kỹ thuật nâng cao như hierarchical schematics, net labeling và ERC – bạn sẽ tạo ra những bản schematic chuyên nghiệp, dễ bảo trì và dễ chia sẻ.

Hãy luôn nhớ:

1. Bắt đầu sạch sẽ: Đặt linh kiện gọn gàng, sử dụng grid.
2. Kiểm tra liên tục: Chạy ERC sau mỗi bước lớn.
3. Tài liệu hoá: Ghi chú, tạo BOM, export PDF để lưu trữ.
4. Học hỏi từ cộng đồng: Các diễn đàn Proteus, YouTube và tài liệu của nhà sản xuất luôn cung cấp mẫu thiết kế và mẹo hay.

Cuối cùng, thực hành là chìa khóa. Hãy thử vẽ các mạch từ đơn giản (điện trở, LED) tới phức tạp (điều khiển motor, giao tiếp UART, Wi‑Fi). Khi bạn đã thành thạo, việc thiết kế mạch điện tử sẽ trở nên nhanh chóng, hiệu quả và thú vị hơn bao giờ hết. Chúc bạn thành công trong hành trình thiết kế mạch với Proteus!
