Cách Vẽ Mô Hình Nguyên Tử: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Giới thiệu chung về mô hình nguyên tử

Mô hình nguyên tử là công cụ quan trọng giúp chúng ta hình dung cấu trúc bên trong của một nguyên tử, từ việc xác định số proton, neutron, electron cho tới cách chúng sắp xếp trong các lớp vỏ. Việc vẽ mô hình nguyên tử không chỉ là một bài tập trong các lớp học hóa học, mà còn là nền tảng cho các nhà nghiên cứu, kỹ sư vật liệu, dược sĩ và những người đam mê khoa học muốn hiểu sâu hơn về thế giới vi mô.

Trong bài viết này, chúng ta sẽ đi sâu vào cách vẽ mô hình nguyên tử một cách chi tiết, bao gồm:

• Lý thuyết nền tảng về cấu trúc nguyên tử.
• Các loại mô hình nguyên tử phổ biến (mô hình Bohr, mô hình đám mây electron, mô hình orbital).
• Các công cụ và vật liệu hỗ trợ vẽ mô hình (bút, giấy, phần mềm 3D, bộ mô hình lắp ráp).
• Hướng dẫn từng bước vẽ mô hình nguyên tử cho các nguyên tố khác nhau (đơn giản như Hydro, phức tạp như Sắt).
• Những lưu ý và mẹo để tránh sai sót thường gặp.
• Ứng dụng thực tiễn của mô hình nguyên tử trong giáo dục và nghiên cứu.

Với độ dài hơn 1500 chữ, bài viết sẽ cung cấp đầy đủ kiến thức và hướng dẫn thực hành, giúp bạn tự tin tạo ra các mô hình nguyên tử chính xác và sinh động.

2. Cấu trúc cơ bản của một nguyên tử

2.1. Thành phần chính

• Proton (p⁺): Hạt mang điện tích dương, nằm trong hạt nhân. Số lượng proton quyết định số nguyên tử (Z) và do đó là loại nguyên tố.
• Neutron (n⁰): Hạt không mang điện tích, cũng nằm trong hạt nhân. Số neutron ảnh hưởng tới khối lượng nguyên tử và các đồng vị.
• Electron (e⁻): Hạt mang điện tích âm, di chuyển quanh hạt nhân trong các lớp vỏ (energy levels) hoặc orbital.

2.2. Các lớp vỏ và orbital

Có thể bạn quan tâm: Cách Vẽ Lá Sen Đơn Giản: Hướng Dẫn Từng Bước Để Tạo Nên Những Bức Vẽ Đẹp Và Sáng Tạo

• Lớp vỏ (shell): Các mức năng lượng chính, ký hiệu K, L, M, N,… Tương ứng với n = 1, 2, 3, 4,…
• Orbital: Các vùng không gian xác suất cao để electron xuất hiện, bao gồm s, p, d, f với khả năng chứa electron lần lượt là 2, 6, 10, 14.

2.3. Quy tắc phân bố electron

• Quy tắc Aufbau: Electron lấp đầy các orbital từ mức năng lượng thấp lên cao.
• Quy tắc Pauli: Mỗi orbital chỉ chứa tối đa 2 electron có spin ngược nhau.
• Quy tắc Hund: Trong các orbital cùng năng lượng (ví dụ ba orbital p), electron sẽ phân bố đều trước khi ghép cặp.

3. Các loại mô hình nguyên tử phổ biến

3.1. Mô hình Bohr (Mô hình hành tinh)

• Đặc điểm: Electron quay quanh hạt nhân theo các quỹ đạo tròn cố định, mỗi quỹ đạo tương ứng một mức năng lượng.
• Ưu điểm: Dễ hiểu, thích hợp cho việc giáo dục cơ bản, đặc biệt với các nguyên tử đơn giản (H, He, Li…).
• Nhược điểm: Không phản ánh đúng tính chất sóng của electron, không áp dụng cho các nguyên tử phức tạp.

3.2. Mô hình đám mây electron (Electron cloud model)

• Đặc điểm: Thay vì các quỹ đạo cố định, electron được mô tả bằng các đám mây xác suất, thể hiện vùng không gian có khả năng cao electron xuất hiện.
• Ưu điểm: Phản ánh chính xác hơn thực tế, phù hợp với lý thuyết quantum.
• Nhược điểm: Khó trực quan hơn, yêu cầu phần mềm hoặc đồ họa 3 để biểu diễn.

3.3. Mô hình orbital (Mô hình 3D)

• Đặc điểm: Sử dụng hình dạng đặc trưng của các orbital (s hình cầu, p hình đuôi, d hình bát giác, f phức tạp).
• Ưu điểm: Cho phép phân tích chi tiết cấu trúc electron, hỗ trợ trong nghiên cứu hoá học tính toán.
• Nhược điểm: Yêu cầu kiến thức nền tảng về orbital và công cụ vẽ 3D.

4. Công cụ và vật liệu hỗ trợ vẽ mô hình nguyên tử

Có thể bạn quan tâm: Cách Vẽ Họa Tiết Dân Tộc: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

4.1. Vật liệu truyền thống

Vật liệu	Ưu điểm	Nhược điểm
Bút chì, bút mực	Dễ dùng, chi phí thấp	Không thể hiện 3D tốt
Giấy kẻ, giấy vẽ	Dễ vẽ các vòng tròn, lớp vỏ	Giới hạn độ chi tiết
Bóng bi, hạt nhựa	Tạo mô hình thực tế, tactile	Cần bộ dụng cụ, thời gian lắp ráp
Đồ chơi mô hình hóa học (bộ kit)	Đầy đủ màu sắc, chuẩn xác	Giá thành cao hơn

4.2. Phần mềm và ứng dụng 3D

• ChemDraw: Dành cho vẽ cấu trúc 2D, hỗ trợ biểu diễn lớp vỏ.
• Avogadro: Phần mềm mã nguồn mở, tạo mô hình 3D, hiển thị orbital.
• Blender + add‑on “Molecular Modeling”: Cho phép tạo mô hình chi tiết, render chất lượng cao.
• MolView (trực tuyến): Dễ sử dụng, không cần cài đặt, hỗ trợ mô hình đám mây.

4.3. Các bộ kit mô hình nguyên tử

• Molymod: Bộ gạch xây dựng hạt nhân và electron, thích hợp cho giáo viên và học sinh.
• Flinn Scientific Atomic Model Kit: Bao gồm các hạt nhựa với màu sắc chuẩn, hỗ trợ mô hình orbital.

5. Hướng dẫn vẽ mô hình nguyên tử: Quy trình chi tiết

5.1. Bước 1: Xác định thông tin nguyên tử

1. Số nguyên tử (Z) – Số proton → quyết định màu hạt nhân (thường màu đỏ).
2. Số neutron (N) – Tính bằng khối lượng nguyên tử (A) trừ Z.
3. Cấu hình electron – Dựa vào bảng tuần hoàn, viết cấu hình electron (ví dụ: 1s² 2s² 2p⁶…).

5.2. Bước 2: Lựa chọn mô hình phù hợp

Có thể bạn quan tâm: Cách Vẽ Hình Xăm Mặt Quỷ: Hướng Dẫn Chi Tiết Từ Ý Tưởng Đến Hoàn Thiện

• Nguyên tử đơn giản (Z ≤ 10) → Mô hình Bohr.
• Nguyên tử trung bình (10 < Z ≤ 30) → Mô hình đám mây hoặc orbital.
• Nguyên tử phức tạp (Z > 30) → Mô hình orbital 3D, dùng phần mềm.

5.3. Bước 3: Vẽ hạt nhân

• Vẽ một vòng tròn trung tâm (kích thước tùy chọn, thường 1–2 cm).
• Ghi số proton và neutron bên trong hoặc bên ngoài vòng tròn:
• Proton: viết “p⁺ = Z”.
• Neutron: viết “n⁰ = N”.

Mẹo: Dùng màu đỏ cho proton, xanh lá cho neutron để dễ phân biệt.

5.4. Bước 4: Vẽ các lớp vỏ (Bohr) hoặc orbital (3D)

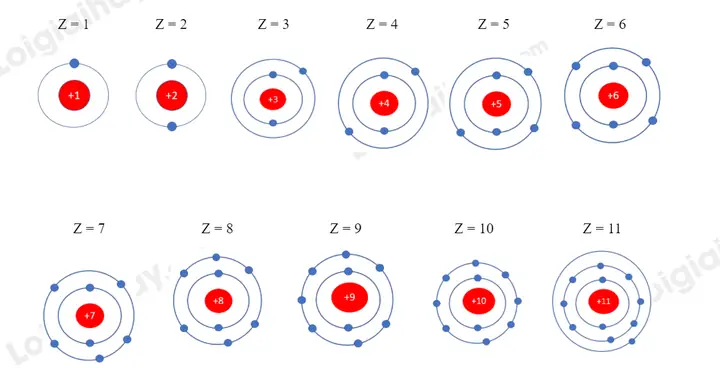

5.4.1. Mô hình Bohr

1. Vẽ các vòng tròn đồng tâm quanh hạt nhân, mỗi vòng đại diện cho một lớp vỏ (K, L, M…).
2. Xác định số electron trong mỗi lớp theo cấu hình electron. Ví dụ, với nguyên tử carbon (Z = 6):
3. Lớp K (n=1) chứa 2 e⁻ → vẽ 2 electron trên vòng K.
4. Lớp L (n=2) chứa 4 e⁻ → vẽ 4 electron trên vòng L.
5. Phân bố electron đều trên mỗi vòng, tránh chồng lấn.

5.4.2. Mô hình orbital (3D)

1. Xác định số orbital từng loại (s, p, d, f) trong mỗi lớp.
2. Vẽ hình dạng orbital:
3. s: hình cầu.
4. p: hình đuôi (dạng “dumbbell”).
5. d: hình bát giác hoặc “cloverleaf”.
6. f: hình phức tạp hơn, thường dùng phần mềm.
7. Điền electron vào orbital theo quy tắc Hund và Pauli. Mỗi electron được biểu thị bằng một dấu “·” hoặc ký hiệu “e⁻”.
8. Sử dụng màu sắc để phân biệt: ví dụ, electron màu xanh, orbital màu xám nhạt.

5.5. Bước 5: Hoàn thiện và kiểm tra

• Kiểm tra tổng số electron: phải bằng Z.
• Kiểm tra quy tắc Pauli: không có orbital nào chứa hơn 2 electron có spin giống nhau.
• Đánh dấu spin (↑, ↓) nếu muốn chi tiết hơn.

5.6. Bước 6: Lưu trữ và chia sẻ

• Nếu vẽ bằng tay: chụp ảnh hoặc scan để lưu trữ kỹ thuật số.
• Nếu dùng phần mềm: xuất file ở định dạng PNG, SVG (cho vector) hoặc STL (để in 3D).

6. Ví dụ thực tế: Vẽ mô hình nguyên tử cho các nguyên tố tiêu biểu

6.1. Hydro (H, Z = 1)

Có thể bạn quan tâm: Cách Vẽ Hình Trên Máy Tính: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Hạt nhân: 1 proton, 0 neutron → vòng tròn nhỏ, ghi “p⁺ = 1”.
• Electron: 1 e⁻ trong lớp K (1s¹).
• Mô hình Bohr: Vòng tròn K chứa 1 electron (đánh dấu bằng một chấm).

6.2. Oxy (O, Z = 8)

• Hạt nhân: 8 proton, 8 neutron (khối lượng nguyên tử ≈ 16).
• Cấu hình electron: 1s² 2s² 2p⁴.
• Mô hình Bohr:
• Lớp K: 2 electron (đánh dấu 2 chấm đối xứng).
• Lớp L: 6 electron (2 trong 2s, 4 trong 2p).
• Mô hình orbital:
• 2s: một orbital s chứa 2 electron (đánh dấu 2 chấm).
• 2p: ba orbital p, mỗi orbital chứa tối đa 2 electron; theo Hund, 4 electron sẽ phân bố: 2 orbital có 1 electron (↑), 1 orbital có 2 electron (↑↓).

6.3. Sắt (Fe, Z = 26)

• Hạt nhân: 26 proton, 30 neutron (khối lượng ≈ 56).
• Cấu hình electron: Ar 3d⁶ 4s².
• Mô hình orbital chi tiết:
• 3d: năm orbital d, tổng 10 vị trí; 6 electron sẽ phân bố: 5 orbital mỗi có 1 electron (↑), còn 1 orbital có thêm một electron (↑↓).
• 4s: một orbital s chứa 2 electron.
• Sử dụng phần mềm Avogadro: nhập cấu hình, chọn “display orbital”, xuất ảnh 3D.

7. Những lưu ý quan trọng khi vẽ mô hình nguyên tử

1. Không nhầm lẫn giữa số neutron và số electron: neutron nằm trong hạt nhân, electron quanh hạt nhân.
2. Tuân thủ quy tắc Hund: khi có nhiều orbital cùng năng lượng, electron sẽ ưu tiên phân bố đều trước khi ghép cặp.
3. Sử dụng màu sắc hợp lý: màu đỏ cho proton, xanh lá cho neutron, xanh dương hoặc tím cho electron; giúp người xem nhanh chóng nhận diện.
4. Độ tỷ lệ: không cần quá chính xác về kích thước thực tế, nhưng nên duy trì tỉ lệ hợp lý giữa hạt nhân và các vòng electron để tránh nhầm lẫn.
5. Kiểm tra lại cấu hình electron: sử dụng bảng tuần hoàn hoặc công cụ trực tuyến để xác nhận.

8. Ứng dụng thực tiễn của mô hình nguyên tử

8.1. Giáo dục

• Giảng dạy lớp 10‑12: Mô hình Bohr giúp học sinh nắm bắt khái niệm lớp vỏ, năng lượng ion hoá.
• Thí nghiệm thực hành: Học sinh lắp ráp bộ kit mô hình, rèn luyện kỹ năng quan sát và tư duy không gian.

8.2. Nghiên cứu khoa học

• Tính toán mô phỏng: Các nhà hoá học tính toán dùng mô hình orbital 3D để dự đoán phản ứng, tính chất vật liệu.
• Phát triển thuốc: Mô hình nguyên tử giúp hiểu cách ligand gắn vào ion kim loại trong enzyme.

8.3. Công nghiệp và thiết kế vật liệu

• Kỹ thuật vật liệu: Thiết kế hợp kim, vật liệu bán dẫn dựa trên cấu trúc electron của nguyên tử.
• In 3D mô hình nguyên tử: Tạo mô hình thực tế để kiểm tra thiết kế nano, hỗ trợ trong việc trình bày dự án.

9. Kết luận

Việc vẽ mô hình nguyên tử không chỉ là một hoạt động nghệ thuật mà còn là công cụ quan trọng giúp chúng ta hiểu sâu hơn về cấu trúc vi mô của vật chất. Từ mô hình Bohr đơn giản cho đến mô hình orbital phức tạp, mỗi cách tiếp cận đều có ưu điểm và nhược điểm riêng, phù hợp với mục tiêu và đối tượng người học.

Bằng cách nắm vững các bước cơ bản – xác định số proton, neutron, electron; lựa chọn loại mô hình; vẽ hạt nhân và các lớp vỏ hoặc orbital; kiểm tra tính đúng đắn – bạn có thể tạo ra những mô hình nguyên tử chính xác, sinh động và có tính giáo dục cao.

Hãy thử áp dụng những kiến thức này vào các bài tập lớp học, dự án nghiên cứu hoặc thậm chí là in 3D để có những mô hình thực tế. Khi bạn đã thành thạo, việc giải thích các hiện tượng hoá học, vật lý hay thiết kế vật liệu mới sẽ trở nên dễ dàng hơn rất nhiều. Chúc bạn thành công trong hành trình khám phá thế giới nguyên tử!
