Cách Vẽ Mô Liên Kết: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mở Đầu

Trong lĩnh vực hóa học, việc hiểu và vẽ đúng các mô hình liên kết (bonding models) là một kỹ năng quan trọng giúp sinh viên và các nhà nghiên cứu nắm bắt được cấu trúc và tính chất của các phân tử. Tuy nhiên, không phải ai cũng biết cách tiếp cận một cách hệ thống và logic để vẽ mô liên kết một cách chính xác, đặc biệt là khi gặp các phân tử phức tạp. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ những khái niệm cơ bản nhất cho đến các kỹ thuật nâng cao, giúp bạn tự tin vẽ mô liên kết cho mọi loại hợp chất.

1. Kiến Thức Cơ Bản Về Liên Kết Hóa Học

1.1. Các loại liên kết chính

1. Liên kết cộng điện tử (covalent bond)
2. Đơn (single bond) – một cặp electron chia sẻ.
3. Đôi (double bond) – hai cặp electron chia sẻ.

4. Ba (triple bond) – ba cặp electron chia sẻ.

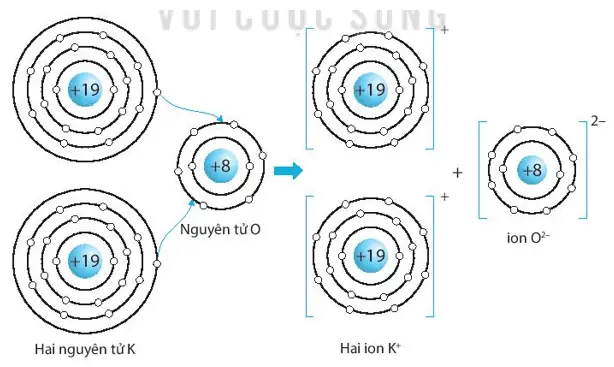

5. Liên kết ion (ionic bond)

6. Sự chuyển giao electron hoàn toàn từ nguyên tử này sang nguyên tử khác, tạo ra ion dương và ion âm.

7. Liên kết kim loại (metallic bond)

8. Electron hoà tan tự do trong mạng lưới ion dương.

9. Liên kết dǎng (hydrogen bond)

10. Tương tác yếu giữa H gắn với nguyên tử điện âm (O, N, F) và một nguyên tử điện âm khác.

1.2. Các khái niệm quan trọng

• Electron valence: Số electron ở lớp vỏ ngoài cùng, quyết định khả năng hình thành liên kết.
• Quy tắc Octet: Hầu hết các nguyên tử (trừ H, He) muốn có 8 electron ở lớp vỏ ngoài cùng.
• Quy tắc Duet: Đối với H và He, chỉ cần 2 electron.
• Độ âm điện (electronegativity): Độ mạnh của nguyên tử trong việc hút electron. Liên kết sẽ có tính ion hoặc tính cộng điện tử tùy thuộc vào sự chênh lệch độ âm điện.

2. Chuẩn Bị Trước Khi Vẽ Mô Liên Kết

2.1. Xác Định Công Thức Hóa Học

Có thể bạn quan tâm: Cách Vẽ Mô Hình Động: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Công thức phân tử (molecular formula) cho biết số lượng mỗi loại nguyên tử.
• Công thức cấu trúc (structural formula) cho thấy cách các nguyên tử kết nối với nhau.

2.2. Đánh Giá Độ Âm Điện

• Sử dụng bảng độ âm điện (Pauling scale) để xác định mức độ chênh lệch.
• Nếu chênh lệch > 1.7 → liên kết ion.
• Nếu chênh lệch < 1.7 → liên kết cộng điện tử (có thể là liên kết cộng điện tử thuần hoặc bán phần ion).

2.3. Xác Định Số Electron Tự Do (Lone Pairs)

• Tính tổng electron valence:
  Tổng electron = Σ (số nguyên tử × electron valence)
• Trừ đi số electron đã dùng để tạo liên kết (mỗi liên kết đơn = 2 e⁻, đôi = 4 e⁻, ba = 6 e⁻).
• Electron còn lại là electron tự do, sẽ được đặt thành cặp trên các nguyên tử.

2.4. Lựa Chọn Mô Hình Vẽ

• Mô hình Lewis: Đơn giản, dùng dấu chấm và nét để biểu thị electron và liên kết.
• Mô hình VSEPR (Valence Shell Electron Pair Repulsion): Dự đoán hình dạng không gian của phân tử.
• Mô hình Orbital Hybridization: Giải thích việc phối hợp các orbital để tạo hình dạng liên kết.
• Mô hình Molecular Orbital (MO): Dành cho các phân tử phức tạp, mô tả cách các orbital nguyên tử kết hợp thành orbital phân tử.

3. Hướng Dẫn Vẽ Mô Hình Lewis – Bước Đầu Tiên

3.1. Bước 1: Viết công thức Lewis thô

• Đặt các nguyên tử xung quanh với liên kết đơn (–) giữa chúng.
• Đối với H, chỉ cho phép một liên kết.
• Đối với O, N, C, cho phép nhiều liên kết tùy vào nhu cầu đạt octet.

3.2. Bước 2: Đếm và phân phối electron tự do

• Đặt cặp electron tự do (dấu chấm) lên các nguyên tử sao cho mỗi nguyên tử (trừ H) đạt 8 electron.
• Nếu không đủ electron để đạt octet, chuyển các liên kết đơn thành liên kết đôi hoặc ba (bằng cách lấy electron từ các cặp tự do).

3.3. Bước 3: Kiểm tra lại tính hợp lệ

Có thể bạn quan tâm: Cách Vẽ Mô Hình Đẹp: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

• Đảm bảo không có nguyên tử nào có quá 8 electron (trừ các trường hợp mở rộng như P, S).
• Xác nhận rằng tổng electron trong mô hình bằng tổng electron valence đã tính ở mục 2.3.

Ví dụ: Vẽ mô hình Lewis cho CO₂

1. Công thức thô: O = C = O (liên kết đôi).
2. Tổng electron valence: C (4) + 2×O (2×6) = 16 e⁻.
3. Đặt liên kết đôi (4 e⁻ mỗi liên kết) → 8 e⁻ đã dùng.
4. Còn 8 e⁻ → 4 cặp electron tự do trên mỗi O.
5. Kết quả: O: (··) C (··) O, mỗi O có 2 cặp tự do, C không có cặp tự do.

3.4. Các Trường Hợp Đặc Biệt

• Nguyên tử có khả năng mở rộng octet: P, S, Cl (ở nhóm 15, 16, 17).
• Ion âm (anion): Thêm electron vào tổng valence.
• Ion dương (cation): Bớt electron khỏi tổng valence.

Ví dụ: SO₄²⁻ (sulfat)

• Tổng electron valence: S (6) + 4×O (4×6) + 2 (cho ion âm) = 32 e⁻.
• Đặt S ở trung tâm, liên kết đôi hoặc đơn tùy theo việc phân phối electron.
• Kết quả thường là S trung tâm có 4 liên kết đôi (đủ octet mở rộng), mỗi O có 2 cặp electron tự do.

4. Dự Đoán Hình Dạng Không Gian Bằng VSEPR

4.1. Nguyên tắc cơ bản

• Các cặp electron (liên kết và tự do) sẽ sắp xếp sao cho lực đẩy giữa chúng là tối thiểu.
• Số cặp electron xung quanh nguyên tử trung tâm (including lone pairs) quyết định hình dạng.

Số cặp electron	Hình dạng	Ghi chú
2	Trực thẳng (linear)	180°
3	Tam giác phẳng (trigonal planar)	120°
4	Tứ diện (tetrahedral)	109.5°
5	Trị giác bípyramid (trigonal bipyramidal)	90° & 120°
6	Bát diện (octahedral)	90°

4.2. Ứng dụng thực tế

• CH₄: 4 cặp liên kết → tứ diện.
• NH₃: 3 liên kết + 1 lone pair → hình nón (trigonal pyramidal).
• H₂O: 2 liên kết + 2 lone pairs → hình chữ V (bent), góc khoảng 104.5°.
• PCl₅: 5 liên kết → trị giác bípyramid.
• SF₆: 6 liên kết → bát diện.

4.3. Điều chỉnh góc liên kết

• Lone pair chiếm nhiều không gian hơn liên kết, làm góc liên kết giảm so với giá trị lý thuyết. Ví dụ: trong NH₃ góc H–N–H là 107°, nhỏ hơn 109.5° của tứ diện.

5. Phối Hợp Orbital (Hybridization) – Giải Thích Hình Dạng

5.1. Các loại hybrid orbital

Hybridization	Số orbital s	Số orbital p	Số orbital d (nếu có)	Hình dạng	Số liên kết tối đa
sp	1	1	0	Trực thẳng	2
sp²	1	2	0	Tam giác phẳng	3
sp³	1	3	0	Tứ diện	4
sp³d	1	3	1	Trị giác bípyramid	5
sp³d²	1	3	2	Bát diện	6

5.2. Cách xác định hybridization

Có thể bạn quan tâm: Cách Vẽ Mô Hình Swot: Hướng Dẫn Chi Tiết Từ A Đến Z

1. Đếm số liên kết sigma (σ) và lone pair trên nguyên tử trung tâm.
2. Tổng số = số orbital hybrid cần.
3. So sánh với bảng trên để chọn loại hybridization.

Ví dụ: CCl₄

• C trung tâm có 4 liên kết sigma, không có lone pair → 4 orbital → sp³.
• Hình dạng: tứ diện.

Ví dụ: XeF₄

• Xe trung tâm: 4 liên kết sigma + 2 lone pair = 6 → sp³d².
• Hình dạng: bát diện, các lone pair nằm ở vị trí trục, các liên kết ở vị trí mặt phẳng.

5.3. Mối quan hệ giữa hybridization và VSEPR

• Hybridization cung cấp cơ sở lý thuyết cho hình dạng VSEPR: số orbital hybrid = số cặp electron quanh trung tâm.
• Khi có d-orbital (trong các nguyên tử nặng), hình dạng có thể mở rộng hơn (ví dụ: SF₆).

6. Mô Hình Orbital Phân Tử (Molecular Orbital Theory)

6.1. Nguyên tắc cơ bản

• Các atomic orbital (AO) kết hợp để tạo thành molecular orbital (MO).
• MO có thể là bonding, antibonding, hoặc non-bonding.
• Số electron trong MO bonding quyết định độ ổn định của phân tử.

6.2. Quy tắc Aufbau, Pauli, Hund áp dụng cho MO

1. Aufbau: Electron đi vào MO có năng lượng thấp nhất trước.
2. Pauli: Mỗi MO chứa tối đa 2 electron với spin ngược nhau.
3. Hund: Các MO cùng năng lượng (degenerate) nhận electron đơn trước khi ghép cặp.

6.3. Ví dụ: O₂

• Cấu hình MO (theo thứ tự năng lượng):
  σ(2s)² σ(2s)² σ(2p_z)² π(2p_x)² = π(2p_y)² π(2p_x)¹ π(2p_y)¹
• Tổng số electron bonding = 10, antibonding = 6 → độ bền liên kết (bond order) = (10-6)/2 = 2.
• Có 2 electron bất cặp → O₂ là phân tử paramagnetic (từ tính).

6.4. Khi nào dùng MO

• Phân tử có liên kết đa (π, δ) phức tạp.
• Khi cần giải thích tính từ tính, phổ hấp thụ, hoặc tính năng lượng ion hoá.
• Đối với các hợp chất chuyển đổi (transition metal complexes).

7. Các Công Cụ Hỗ Trợ Vẽ Mô Liên Kết

Có thể bạn quan tâm: Cách Vẽ Mô Hình Sem: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

7.1. Phần mềm

• ChemDraw: Tiêu chuẩn công nghiệp, hỗ trợ vẽ Lewis, cấu trúc 2D/3D, tính năng tính toán điện tử cơ bản.
• MarvinSketch: Miễn phí, đa nền tảng, tích hợp công cụ tính độ bền liên kết.
• Avogadro: Mở nguồn, mạnh về mô hình 3D, hỗ trợ tính năng tối ưu hoá cấu trúc.
• Jmol: Trình xem 3D trên web, hỗ trợ MO visualization.

7.2. Công cụ trực tuyến

• MolView: Vẽ và xem mô hình 3D ngay trên trình duyệt.
• PubChem Sketcher: Dễ dàng vẽ và chuyển sang định dạng SMILES, InChI.

7.3. Lưu ý khi sử dụng

• Kiểm tra lại độ đúng của electron valence sau khi vẽ.
• Đảm bảo các liên kết double/triple được biểu thị đúng (–=, –≡).
• Khi vẽ mô hình 3D, chú ý tới góc liên kết và định hướng orbital.

8. Thực Hành: Bài Tập Vẽ Mô Liên Kết

8.1. Bài 1: Vẽ mô hình Lewis cho NO₃⁻

1. Tổng electron valence: N (5) + 3×O (3×6) + 1 (anion) = 24 e⁻.
2. Đặt N ở trung tâm, ba O xung quanh.
3. Đặt một liên kết đôi và hai liên kết đơn + một lone pair trên N.
4. Phân phối electron còn lại để mỗi O đạt octet.
5. Kết quả: N có 1 lone pair, 2 liên kết đôi, 1 liên kết đơn (có resonance).

8.2. Bài 2: Xác định hình dạng và hybridization cho XeF₂

• Xe trung tâm: 2 liên kết sigma + 3 lone pair → 5 cặp electron.
• Hình dạng VSEPR: Trị giác bípyramid, các lone pair ở vị trí trục → dạng linear (F–Xe–F).
• Hybridization: sp³d (5 orbital).

8.3. Bài 3: Tính bond order cho N₂⁺ (ion dương)

• Cấu hình MO (theo thứ tự năng lượng): σ(2s)² σ(2s)² σ(2p_z)² π(2p_x)² π(2p_y)² π(2p_x)¹
• Tổng bonding = 9, antibonding = 5 → bond order = (9‑5)/2 = 2.

8.4. Bài 4: Vẽ mô hình Lewis cho CH₃COOH (axit axetic)

1. Tổng electron valence: C (4)×2 + H (1)×4 + O (6)×2 = 24 e⁻.
2. Đặt cấu trúc: CH₃–C(=O)–OH.
3. Xác định các liên kết:
4. C1 – H (3 liên kết đơn).
5. C1 – C2 (đơn).
6. C2 – O (đôi).
7. C2 – O (đơn) + H (đơn).
8. Phân phối electron tự do: O carbonyl có 2 cặp, O hydroxyl có 2 cặp, H không có.

9. Những Sai Lầm Thường Gặp Khi Vẽ Mô Liên Kết

1. Quên tính electron cho ion

2. Đối với anion, luôn cộng thêm electron; đối với cation, trừ đi.

3. Không tuân thủ quy tắc octet

4. Đối với nguyên tử nhẹ (H, C, N, O, F) luôn phải đạt 8 (hoặc 2 cho H).

5. Đặt quá nhiều liên kết đôi/triple mà không có đủ electron

6. Kiểm tra lại tổng electron sau khi phân phối.

7. Bỏ qua resonance

8. Một số phân tử (NO₃⁻, CO₃²⁻) có cấu trúc cộng hưởng, cần vẽ các dạng khác nhau và ghi chú “Resonance structures”.

9. Nhầm lẫn giữa sigma và pi

10. Trong mô hình Lewis, pi không được biểu thị riêng, nhưng trong mô tả chi tiết cần nhắc tới để giải thích tính chất (ví dụ: tính phản ứng của liên kết đôi).

10. Ứng Dụng Thực Tiễn Của Việc Vẽ Mô Liên Kết

• Dự đoán tính chất vật lý: Điểm sôi, độ tan, tính dẫn điện.
• Thiết kế thuốc: Hiểu cách ligand liên kết với ion kim loại trong thuốc.
• Phân tích phổ: IR, Raman, UV‑Vis dựa vào các liên kết và nhóm chức.
• Mô phỏng máy tính: Các phần mềm tính toán (DFT, HF) cần cấu trúc đầu vào đúng.

11. Tổng Kết

Việc vẽ mô liên kết không chỉ là một kỹ năng cơ bản trong học tập mà còn là nền tảng quan trọng cho nghiên cứu và ứng dụng thực tiễn trong nhiều lĩnh vực của hóa học. Từ việc xác định công thức, tính toán electron valence, vẽ mô hình Lewis, dự đoán hình dạng bằng VSEPR, đến việc hiểu sâu hơn qua hybridization và MO theory, mỗi bước đều đòi hỏi sự tỉ mỉ và logic. Khi đã nắm vững các nguyên tắc này, bạn sẽ có khả năng:

• Phân tích nhanh các hợp chất mới.
• Dự đoán tính chất vật lý và hoá học.
• Sử dụng các công cụ phần mềm một cách hiệu quả.

Hy vọng bài viết trên đã cung cấp cho bạn một hướng dẫn toàn diện, chi tiết và thực tiễn để tự tin vẽ mô liên kết cho mọi loại phân tử, từ đơn giản đến phức tạp. Hãy luyện tập thường xuyên, áp dụng các bước đã học và không ngừng khám phá các trường hợp đặc biệt để nâng cao kỹ năng của mình. Chúc bạn thành công trong hành trình khám phá thế giới của các liên kết hoá học!
