Việc vẽ mô sụn không chỉ là một kỹ năng quan trọng trong lĩnh vực y học, giáo dục, mà còn là một công cụ hỗ trợ đắc lực cho các nhà thiết kế y sinh học, nhà nghiên cứu và sinh viên y khoa. Mô sụn, với cấu trúc phức tạp và tính năng sinh học đặc biệt, thường được biểu diễn trong các sách giáo trình, bài giảng, cũng như trong các tài liệu nghiên cứu khoa học. Tuy nhiên, không phải ai cũng nắm bắt được cách thể hiện mô sụn một cách chính xác, sinh động và dễ hiểu. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từng bước một, từ những kiến thức cơ bản nhất cho tới các kỹ thuật nâng cao, giúp bạn tự tin vẽ mô sụn trong mọi mục đích.
Lưu ý: Bài viết này được chia thành nhiều phần, mỗi phần tập trung vào một khía cạnh cụ thể của việc vẽ mô sụn: chuẩn bị, công cụ, nguyên tắc giải phẫu, phương pháp vẽ 2D và 3D, màu sắc, chi tiết mô học, và cách ứng dụng trong các lĩnh vực thực tiễn.
1. Hiểu Biết Cơ Bản Về Mô Sụn
1.1. Định Nghĩa và Vai Trò Của Mô Sụn
Mô sụn (cartilage) là một loại mô liên kết đặc biệt, không có mạch máu, chịu tải và linh hoạt, đóng vai trò quan trọng trong cấu trúc xương, khớp, và các bộ phận như tai, mũi. Có ba loại mô sụn chính:
Loại mô sụn
Đặc điểm
Vị trí điển hình
Sụn hyaline
Bề mặt mịn, màu trắng trong
Đầu xương dài, sụn khớp, phổi
Sụn sợi
Dây sợi collagen dày, màu trắng đục
Đĩa đệm cột sống, dây chằng
Sụn đàn hồi
Giàu elastin, màu hồng nhạt
Tai ngoài, ống thanh quản
1.2. Thành Phần Cấu Trúc Của Mô Sụn
Mô sụn gồm ba thành phần chính:
Tế bào chondrocyte (tế bào sụn): Được bao bọc bởi một ma trận ngoại bào, chịu trách nhiệm sản xuất collagen, proteoglycan và nước.
Ma trận ngoại bào (ECM): Gồm collagen (type II cho sụn hyaline, type I cho sụn sợi), proteoglycan (aggrecan), và nước (khoảng 70-80% trọng lượng).
Tĩnh chất (perichondrium): Màng bọc xung quanh mô sụn, cung cấp máu cho lớp ngoài cùng.
Hiểu rõ cấu trúc này sẽ giúp bạn quyết định cách thể hiện các lớp, độ dày, và màu sắc khi vẽ.
1.3. Tại Sao Việc Vẽ Mô Sụn Lại Quan Trọng?

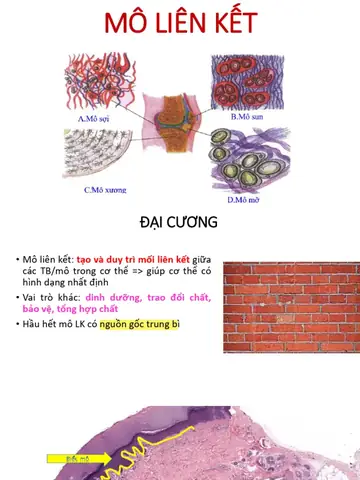

Cách Vẽ Mô Sụn
Có thể bạn quan tâm: Cách Vẽ Mô Hình: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao Cho Người Mới Bắt Đầu
Giáo dục: Hình ảnh minh họa giúp sinh viên nắm bắt nhanh cấu trúc phức tạp.
Nghiên cứu: Trình bày dữ liệu trong bài báo khoa học, bản đồ sinh học.
Lâm sàng: Hỗ trợ bác sĩ giải thích cho bệnh nhân về chẩn đoán, phẫu thuật.
Thiết kế y sinh học: Tạo mô hình 3D cho in 3D, mô phỏng cơ học.
2. Chuẩn Bị Trước Khi Vẽ
2.1. Thu Thập Tài Liệu Tham Khảo
Sách giáo trình giải phẫu: “Gray’s Anatomy”, “Netter’s Atlas”.
Bài báo khoa học: Tìm kiếm trên PubMed, Google Scholar với từ khóa “cartilage histology”, “cartilage structure”.
Hình ảnh thực tế: Ảnh kính hiển vi, MRI, CT scan. Nên tải ảnh có độ phân giải cao (≥300 dpi).
2.2. Lựa Chọn Công Cụ Vẽ
Loại công cụ
Ưu điểm
Nhược điểm
Gợi ý sử dụng
Bút chì (HB, 2B)
Dễ kiểm soát độ đậm, thích hợp cho phác thảo
Không màu
Vẽ khung cơ bản, chi tiết viền
Bút mực (fineliner)
Đường nét sắc nét, bền màu
Khó sửa
Đánh dấu đường viền cuối cùng
Bút màu nước
Tạo độ chuyển màu mượt mà
Cần thời gian khô
Tô màu nền mô sụn
Bút màu acrylic
Độ phủ mạnh, không phai
Khó pha trộn
Tô màu chi tiết, bóng sáng
Phần mềm vẽ kỹ thuật số (Adobe Illustrator, CorelDRAW, Procreate)
Môi trường số: Đặt độ phân giải canvas ≥3000×2000 pixel, DPI 300 để in ấn chất lượng cao.
3. Nguyên Tắc Giải Phẫu Khi Vẽ Mô Sụn
3.1. Vẽ Khung Cơ Bản
Xác định góc nhìn: Lên (top view), bên (side view) hoặc cắt ngang (cross‑section). Đối với giáo trình thường dùng cắt ngang.
Vẽ đường viền ngoài: Dùng bút chì nhẹ, tạo hình elip (sụn hyaline) hoặc hình chữ nhật có góc bo (sụn sợi).
Thêm lớp perichondrium: Vẽ một vòng mỏng quanh đường viền, độ dày tùy thuộc vào vị trí (thường 0.1–0.2 mm trên giấy).
3.2. Định Vị Chondrocyte
Sụn hyaline: Chondrocyte nằm trong các lacuna (hốc) tròn, phân bố đều.
Sụn sợi: Chondrocyte tập trung ở vùng perichondrium, ít hơn trong ECM.
Sụn đàn hồi: Lacuna có hình bầu dục, kèm elastin fibers.
Mẹo: Khi vẽ lacuna, không cần vẽ quá chi tiết, chỉ cần 2–3 chấm đen để biểu thị vị trí tế bào.

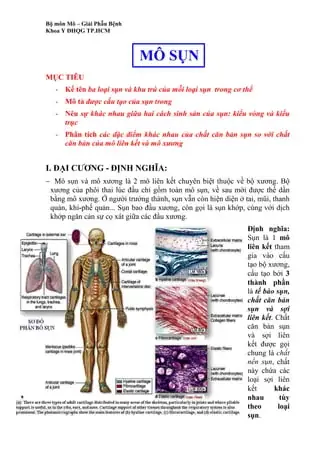

Cách Vẽ Mô Sụn
Có thể bạn quan tâm: Cách Vẽ Móng Đẹp: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
3.3. Thể Hiện Ma Trận Ngoại Bào
Collagen fibers: Dùng đường nét mảnh, dọc theo hướng chịu lực. Đối với sụn sợi, vẽ các dải dày hơn.
Proteoglycan: Thể hiện bằng các vùng màu hồng nhạt, mờ, giống như “đám mây”.
Nước: Đánh dấu bằng màu xanh nhạt, tạo độ trong suốt (đặc biệt trong phần mềm kỹ thuật số).
3.4. Màu Sắc Cơ Bản
Thành phần
Màu đề xuất (trong giấy)
Mã màu HEX
Perichondrium
Nâu xám nhạt
#A89F9F
Collagen (type II)
Trắng kem
#F5F5DC
Collagen (type I)
Vàng nhạt
#FFF8DC
Proteoglycan
Hồng nhạt
#FFCCCC
Elastin (sụn đàn hồi)
Hồng đậm
#FF9999
Chondrocyte (nucleus)
Đen
#000000
Nước
Xanh nhạt
#E0F7FA
4. Kỹ Thuật Vẽ 2D Chi Tiết
4.1. Phác Thảo Ban Đầu
Dòng viền chính: Dùng bút chì 2B, vẽ elip hoặc hình chữ nhật mỏng.
Thêm perichondrium: Vẽ một vòng mỏng cách đường viền 0.3 mm.
Chia lớp ECM: Dùng nét nhẹ để chỉ ra các dải collagen (đặc biệt cho sụn sợi).
4.2. Vẽ Lacuna và Chondrocyte
Đánh dấu các lacuna bằng vòng tròn nhỏ (đường kính 0.2–0.3 mm).
Bên trong mỗi lacuna, vẽ một chấm đen (nucleus) và một vòng mỏng xung quanh (cytoplasm).
4.3. Tô Màu
Màu nền ECM: Dùng bút màu nước hoặc acrylic, phủ nhẹ màu trắng kem.
Proteoglycan: Thêm lớp màu hồng nhạt ở vùng trung tâm, tạo cảm giác “độ ẩm”.
Collagen fibers: Dùng bút mực hoặc bút chì mảnh để kẻ các dải thẳng, hướng dọc hoặc chéo tùy loại sụn.
Perichondrium: Tô màu nâu xám, để lại viền mỏng hơn so với ECM.
4.4. Hoàn Thiện và Đánh Giá
Kiểm tra độ đối xứng (đối với sụn hyaline) bằng thước đo.
Đảm bảo các lacuna không chồng lên nhau.
Tăng độ tương phản bằng cách làm đậm viền perichondrium.
5. Vẽ 3D và Mô Hình Hóa
5.1. Tại Sao Nên Vẽ 3D?
Cách Vẽ Mô Sụn
Có thể bạn quan tâm: Cách Vẽ Móng Chân Đẹp, Bền Và Sáng Tạo: Hướng Dẫn Chi Tiết Từ A Đến Z
Hiển thị không gian: Giúp người xem hiểu độ dày, độ cong của mô sụn.
Mô phỏng cơ học: Đánh giá chịu lực, biến dạng.
In 3D: Tạo mô hình thực tế cho giáo dục hoặc phẫu thuật.
5.2. Các Bước Tạo Mô Hình 3D Cơ Bản (Sử Dụng Blender)
Tạo Mesh cơ bản:
Thêm một UV Sphere (đối với sụn hyaline) hoặc Cylinder (đối với sụn sợi).
Điều chỉnh Scale để có tỷ lệ chiều dài/độ dày phù hợp (ví dụ: 1:0.3).
Thêm Perichondrium:
Nhân đôi mesh, dùng Solidify Modifier để tạo lớp mỏng (thickness 0.05).
Tạo Lacuna:
Thêm Sphere nhỏ (đường kính 0.02) và đặt ngẫu nhiên trong mesh.
Sử dụng Boolean Modifier để khắc lõm (lodge) các lacuna vào mô chính.
Áp Dụng Vật Liệu (Materials):
ECM: Material “Cartilage” với Subsurface Scattering (SSS) màu trắng kem, độ phản xạ nhẹ.
Proteoglycan: Layer “Gel” màu hồng nhạt, độ trong suốt 0.3.
Collagen fibers: Texture “Noise” hoặc “Fiber” để tạo dải sợi, màu vàng nhạt.
Perichondrium: Material nâu xám, độ bóng thấp.
Đặt Ánh Sáng (Lighting):
Sử dụng Three‑point lighting: Key light (soft white), Fill light (light gray), Rim light (light blue) để làm nổi bật độ trong suốt và lớp perichondrium.
Render:
Chọn engine Cycles hoặc Eevee, thiết lập độ phân giải 3000×2000, Samples 256–512.
Lưu dưới dạng PNG (độ trong suốt) hoặc TIFF.
5.3. In 3D (3D Printing)
Xuất file STL từ Blender.
Kiểm tra lỗi: Dùng phần mềm Meshmixer hoặc Netfabb để sửa lỗ, lặp.
Chọn vật liệu: PLA (đối với mô hình giáo dục) hoặc Resin (đối với mô hình y tế chi tiết).
Tinh chỉnh độ dày perichondrium: Đảm bảo tối thiểu 0.5 mm để in được.
6. Màu Sắc Và Ánh Sáng – Tạo Hiệu Ứng Thực Tế
6.1. Hiểu Về Subsurface Scattering (SSS)
Trong mô sụn, ánh sáng thâm nhập vào và tán xạ trong ma trận nước và proteoglycan, tạo cảm giác “độ trong”. Khi vẽ kỹ thuật số, bật tính năng SSS trên material để mô phỏng hiện tượng này. Tham số gợi ý:
Tham số
Giá trị đề xuất
Mô tả
Radius
0.2 – 0.3
Độ lan truyền ánh sáng
Color
#F5F5DC (trắng kem)
Màu cơ bản
Scale
1.0
Độ mạnh scattering
6.2. Tạo Hiệu Ứng Độ Ẩm
Layer “Glossy”: Đặt độ phản chiếu 0.1–0.2, để mô tả lớp dịch (nước) trong ECM.
Bump Map: Sử dụng bản đồ bump nhẹ để mô phỏng các sợi collagen.
6.3. Màu Nền và Độ Tương Phản
Cách Vẽ Mô Sụn
Có thể bạn quan tâm: Cách Vẽ Món Ăn Đẹp Mắt: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu
Nền trắng hoặc xám nhạt thường được dùng trong sách giáo trình để tập trung vào mô.
Đối với slide thuyết trình, nền xanh nhạt (#E0F7FA) giúp giảm chói và tăng độ tương phản với màu hồng, trắng của mô.
7. Chi Tiết Hóa Học Và Sinh Học Trong Vẽ
7.1. Thể Hiện Proteoglycan
Vẽ các “đám mây” hồng nhạt, tạo cảm giác dày đặc.
Đối với kỹ thuật số, dùng Noise Texture với màu hồng nhạt và độ trong suốt 0.4.
7.2. Collagen Fiber Orientation
Sụn hyaline: Collagen sắp xếp ngẫu nhiên, vẽ ngẫu nhiên các đường ngắn.
Sụn sợi: Collagen dày, sắp xếp dọc theo hướng chịu lực, vẽ các dải dài, thẳng.
Vẽ lớp mỏng bao quanh, có các mạch máu nhỏ (điểm xanh dương). Mặc dù mô sụn không có mạch máu, perichondrium có, vì vậy vẽ các mạch máu nhỏ sẽ tăng tính thực tế.
8. Ứng Dụng Thực Tiễn
8.1. Trong Giáo Dục
Sách giáo trình: Định dạng PDF, độ phân giải 300 DPI, sử dụng vector để dễ phóng to.
Bảng trắng điện tử: Sử dụng stylus và phần mềm Procreate để vẽ nhanh trong lớp học.
8.2. Trong Nghiên Cứu
Bài báo khoa học: Định dạng hình ảnh 300–600 DPI, chú thích chi tiết (scale bar 100 µm).
Mô phỏng cơ học: Xuất mô hình 3D sang phần mềm ANSYS hoặc Abaqus để tính toán stress‑strain.
8.3. Trong Lâm Sàng
Cách Vẽ Mô Sụn
Giải thích cho bệnh nhân: Sử dụng mô hình 3D in màu để minh họa về thoái hoá sụn, chấn thương.
Kế hoạch phẫu thuật: Vẽ mô sụn kèm các dấu vị trí chỗ cắt, gắn implant.
9. Kiểm Tra Chất Lượng và Cải Tiến
9.1. Kiểm Tra Kỹ Thuật
Tiêu chí
Cách kiểm tra
Độ chính xác tỉ lệ
So sánh với ảnh kính hiển vi, dùng thước đo trong phần mềm
Độ đồng nhất màu
Kiểm tra bằng công cụ eyedropper, đảm bảo không có màu lệch
Độ rõ nét
Zoom 400% để xem chi tiết lacuna, collagen
9.2. Nhận Phản Hồi
Từ giảng viên: Yêu cầu họ chỉ ra các điểm không chính xác về cấu trúc.
Từ đồng nghiệp: Đánh giá tính thẩm mỹ, độ dễ hiểu.
Từ bệnh nhân (nếu dùng trong lâm sàng): Đánh giá mức độ hiểu biết sau khi xem mô hình.
9.3. Cập Nhật Kiến Thức
Mô sụn là lĩnh vực nghiên cứu đang phát triển, với các phát hiện mới về chondrocyte progenitor cells và bioprinting. Hãy thường xuyên:
Đọc các tạp chí như Journal of Orthopaedic Research.
Tham gia hội thảo trực tuyến (webinar) về mô hình y sinh.
Cập nhật phần mềm vẽ (phiên bản mới của Illustrator, Blender).
10. Tổng Kết
Việc vẽ mô sụn không chỉ là một kỹ năng nghệ thuật mà còn là một công cụ quan trọng trong giáo dục, nghiên cứu và lâm sàng. Từ việc hiểu rõ cấu trúc giải phẫu, lựa chọn công cụ phù hợp, tới việc áp dụng các kỹ thuật vẽ 2D và 3D chi tiết, mỗi bước đều góp phần tạo nên một hình ảnh chuẩn xác, sinh động và có giá trị truyền đạt cao.
Những điểm quan trọng cần ghi nhớ:
Hiểu rõ ba loại mô sụn và đặc điểm của chúng (hyaline, sợi, đàn hồi).
Chuẩn bị tài liệu tham khảo và công cụ vẽ phù hợp (bút, phần mềm, vật liệu in 3D).
Vẽ khung cơ bản, xác định perichondrium, lacuna và collagen fibers.
Sử dụng màu sắc và ánh sáng để mô phỏng tính chất trong suốt, độ ẩm của mô.
Áp dụng công nghệ 3D để tạo mô hình chi tiết, hỗ trợ in 3D và mô phỏng cơ học.
Kiểm tra chất lượng và nhận phản hồi để không ngừng cải tiến.
Hy vọng rằng hướng dẫn chi tiết này sẽ giúp bạn tự tin vẽ mô sụn trong bất kỳ môi trường nào, từ lớp học đến phòng thí nghiệm, từ bản vẽ tay đến mô hình 3D hiện đại. Chúc bạn thành công và sáng tạo!
