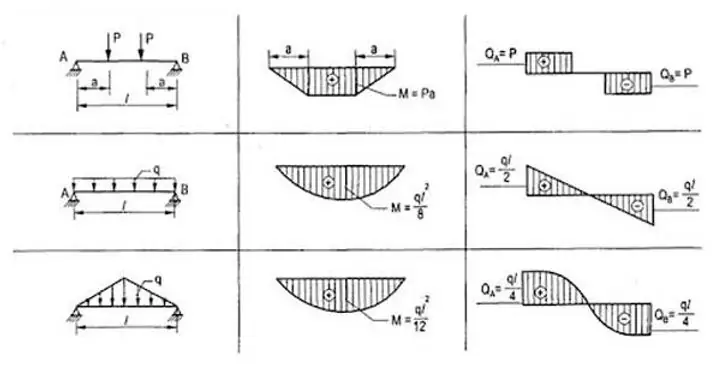

Cách Vẽ Momen Uốn: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Giới thiệu chung về momen uốn

Momen uốn (bending moment) là một trong những khái niệm cơ bản và quan trọng nhất trong lĩnh vực cơ học vật liệu và kỹ thuật kết cấu. Khi một thanh, dầm, hoặc bất kỳ thành phần cấu trúc nào chịu tải, nó sẽ không chỉ chịu lực kéo hoặc nén mà còn có thể bị uốn cong do các lực ngoại biên tạo ra mômen xoắn quanh một trục. Việc hiểu và vẽ đồ thị momen uốn giúp các kỹ sư, nhà thiết kế và sinh viên dự đoán được biến dạng, ứng suất và khả năng chịu tải của cấu kiện, từ đó tối ưu hoá thiết kế, giảm chi phí và tăng độ an toàn.

Trong bài viết này, chúng ta sẽ đi sâu vào cách vẽ momen uốn một cách chi tiết, từ các nguyên tắc cơ bản, các công thức tính toán, cách lựa chọn hệ thống tọa độ, cho tới việc vẽ đồ thị momen uốn trên giấy và sử dụng các phần mềm tính toán hiện đại. Bài viết được chia thành các phần chính như sau:

1. Khái niệm và công thức cơ bản
2. Phân loại tải và ảnh hưởng tới momen uốn
3. Các bước vẽ đồ thị momen uốn thủ công
4. Sử dụng phần mềm (MATLAB, SAP2000, ANSYS) để vẽ momen uốn
5. Ví dụ thực tế và bài tập thực hành
6. Lưu ý thường gặp và cách khắc phục lỗi

Mục tiêu cuối cùng là giúp bạn đọc không chỉ biết cách vẽ momen uốn mà còn hiểu sâu về nguyên lý phía sau, từ đó áp dụng linh hoạt trong mọi tình huống thiết kế.

2. Khái niệm cơ bản và công thức tính momen uốn

2.1 Định nghĩa momen uốn

Momen uốn (M) tại một điểm trên thanh được định nghĩa là tích của lực (F) và khoảng cách từ điểm tác dụng lực tới điểm xét, tính theo phương pháp vectơ:

\mathbf{M}= \mathbf{r}\times \mathbf{F}

Trong đó:

• (\mathbf{r}) là vectơ vị trí (khoảng cách) từ điểm xét tới điểm tác dụng lực.
• (\mathbf{F}) là lực tác dụng.
• Dấu “(\times)” là phép tích vectơ, cho ra một vectơ mômen.

Trong phân tích 2D (trong mặt phẳng XY), mômen uốn thường được biểu diễn bằng một giá trị vô hướng (vì vectơ mômen chỉ có thành phần dọc theo trục Z). Khi lực tác dụng vuông góc với trục thanh, ta có:

M = F \cdot a

trong đó (a) là độ dài đoạn thẳng vuông góc từ trục thanh tới đường tác dụng của lực.

2.2 Công thức tổng quát cho thanh chịu tải

Với một thanh thẳng dài (L) chịu tải phân bố (w(x)) (đơn vị: N/m) và/hoặc tải tập trung (P) tại vị trí (x_P), momen uốn tại một vị trí bất kỳ (x) có thể tính bằng cách tích phân:

M(x)=\int_{0}^{x} V(\xi) \, d\xi

trong đó (V(\xi)) là phản lực cắt tại vị trí (\xi). Phản lực cắt có thể tính từ cân bằng lực dọc:

Có thể bạn quan tâm: Cách Vẽ Miêu Nữ: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao Để Tạo Ra Những Tác Phẩm Đẹp Và Sống Động

\frac{dV}{dx}= -w(x)

Vì vậy, momen uốn có thể được tính bằng:

M(x)= M(0) + \int_{0}^{x} V(\xi) \, d\xi

Nếu không có mômen ban đầu (thường là 0 ở đầu thanh tự do), công thức đơn giản thành:

M(x)= -\int_{0}^{x} \left( \int_{0}^{\xi} w(\eta)\, d\eta \right) d\xi – \sum_{i\; \text{có } P_i \le x} P_i (x-x_{P_i})

2.3 Mối quan hệ giữa momen uốn và độ cong

Theo định luật Hooke cho vật liệu đàn hồi:

\frac{d^2 y}{dx^2}= \frac{M(x)}{EI}

trong đó:

• (y(x)) là độ lệch ngang của thanh.
• (E) là mô đun đàn hồi của vật liệu (Pa).
• (I) là mômen quán tính của mặt cắt ngang (m(^4)).

Công thức trên cho thấy momen uốn quyết định độ cong của thanh. Khi vẽ đồ thị momen uốn, chúng ta thực chất đang xác định hình dạng của mômen trong toàn bộ thanh, từ đó suy ra độ cong và ứng suất.

3. Phân loại tải và ảnh hưởng tới momen uốn

3.1 Tải tập trung (Point Load)

• Tải tập trung dọc trục: Không tạo ra momen uốn nếu lực thẳng hàng với trục thanh.
• Tải tập trung vuông góc: Tạo ra mômen uốn (M = P \cdot a) tại mọi điểm cách tải một khoảng (a).

Đặc điểm đồ thị: Đồ thị momen uốn sẽ có dạng đoạn thẳng dốc đều, thay đổi góc tại vị trí của tải.

3.2 Tải phân bố đều (Uniformly Distributed Load – UDL)

• Được ký hiệu (w) (N/m).
• Momen uốn tại vị trí (x) tính bằng:

M(x)= \frac{w}{2}x(L-x)

Đồ thị: Parabol mở xuống (hình vòng cung) với cực đại tại trung điểm của thanh (nếu hai đầu được cố định).

3.3 Tải phân bố không đều (Triangular Load, Varying Load)

• Nếu tải tăng dần từ 0 tới (w_0) tại cuối thanh, công thức:

M(x)= \frac{w_0}{6}x^2(3L-x)

• Đồ thị momen uốn vẫn là parabol, nhưng độ cong và vị trí cực đại thay đổi.

3.4 Tải hạt (Concentrated Moment)

• Khi có mômen cố định (M_0) tại một điểm, đồ thị momen uốn sẽ có bước nhảy ngay tại vị trí đó.

3.5 Kết hợp nhiều loại tải

Trong thực tế, các thanh thường chịu đồng thời nhiều loại tải: tập trung, phân bố, và mômen cố định. Đồ thị momen uốn được xây dựng bằng phép cộng siêu vị (superposition): vẽ từng đồ thị riêng, sau đó cộng các giá trị tại mỗi vị trí.

Có thể bạn quan tâm: Cách Vẽ Mira Trong Các Trò Chơi Và Ứng Dụng Đồ Họa: Hướng Dẫn Chi Tiết Từ A Đến Z

4. Các bước vẽ đồ thị momen uốn thủ công

Bước 1: Xác định hệ thống hỗ trợ và điều kiện biên

• Xác định loại hỗ trợ (cố định, tự do, bánh lăn, v.v.).
• Ghi lại các phản lực (N, V, M) tại các điểm hỗ trợ bằng cân bằng lực và mômen.

Bước 2: Lập bảng tải và vị trí

Vị trí (m)	Loại tải	Giá trị	Đơn vị
0	Hỗ trợ cố định	–	–
2	Tải tập trung	10 kN	N
0‑5	UDL	2 kN/m	N/m
…	…	…	…

Bước 3: Tính phản lực cắt (Shear Force)

• Dùng phương trình cân bằng: (\sum V = 0).
• Vẽ đồ thị phản lực cắt (Shear Diagram) – thường là các đoạn thẳng.

Bước 4: Tính momen uốn bằng tích phân hoặc bằng quan hệ với đồ thị cắt

• Cách tích phân: (M(x)=\int V(x)dx).
• Cách hình học: Diện tích dưới đồ thị cắt tại điểm (x) cho biết momen uốn.

Bước 5: Vẽ trục tọa độ

• Trục hoành: vị trí (x) dọc theo thanh (đơn vị: m).
• Trục tung: momen uốn (M) (đơn vị: kN·m).

Bước 6: Vẽ các đoạn momen

• Đối với tải tập trung: vẽ đoạn thẳng dốc đều.
• Đối với UDL: vẽ parabol (có thể dùng các điểm trung gian để vẽ chính xác).
• Đối với tải biến đổi: tính các giá trị (M) tại các vị trí quan trọng (đầu, cuối, trung điểm, vị trí tải) và nối chúng bằng đường cong mượt.

Bước 7: Xác định cực đại và cực tiểu

• Tìm điểm mà đồ thị cắt (Shear) bằng 0 → tại đó momen uốn đạt cực đại hoặc cực tiểu.
• Đánh dấu giá trị cực đại (M_{max}) và vị trí (x_{max}).

Bước 8: Kiểm tra tính hợp lý

• Đối chiếu với công thức tổng quát.
• Kiểm tra dấu và độ lớn: nếu có lỗi dấu (dấu +/–) sẽ khiến đồ thị sai lệch.

Bước 9: Hoàn thiện và ghi chú

• Ghi rõ nguồn tải, điều kiện biên, đơn vị.
• Đánh dấu các khu vực chịu uốn dương (đầu lỗ) và uốn âm (đầu nhô) – quan trọng cho việc lựa chọn cốt thép.

5. Vẽ momen uốn bằng phần mềm

Có thể bạn quan tâm: Cách Vẽ Minecraft Slenderman: Hướng Dẫn Chi Tiết Từng Bước Để Tạo Ra Nhân Vật Kinh Dị Độc Đáo

5.1 MATLAB – Vẽ đồ thị momen uốn cơ bản

Bước 1: Định nghĩa các tham số

L = 10; % chiều dài thanh (m)
w = 2e3; % tải phân bố đều (N/m)
P = 10e3; % tải tập trung (N)
a = 4; % vị trí tải tập trung (m) x = linspace(0,L,500); % mảng vị trí
V = zeros(size(x)); % phản lực cắt % Tính V(x) cho UDL
V = -w(x - a);
V(x<a) = -wx(x<a); % trước tải tập trung
V(x>=a) = -wx(x>=a) - P; % sau tải tập trung % Tính M(x) bằng tích phân số học
M = cumtrapz(x,V);

Bước 2: Vẽ đồ thị

figure;
plot(x,M/1e3,'b','LineWidth',2);
grid on;
xlabel('Vị trí x (m)');
ylabel('M (kN·m)');
title('Đồ thị Momen Uốn của thanh dài 10 m');

Kết quả sẽ cho một đường cong parabol ở phần đầu, sau đó chuyển sang đoạn thẳng do tải tập trung.

5.2 SAP2000 – Mô phỏng cấu trúc

1. Tạo mô hình: Chọn “Frame” → “Add Frame” → nhập chiều dài và thuộc tính vật liệu (E, I).
2. Áp dụng tải: Chọn “Loads” → “Frame Loads” → “Uniformly Distributed” cho UDL, “Point Load” cho tải tập trung.
3. Chạy phân tích: “Run Analysis”.
4. Xem kết quả: “Display” → “Frame Results” → “Moment Diagram”.
5. Export: Có thể xuất hình ảnh hoặc dữ liệu CSV để vẽ lại bằng Excel.

5.3 ANSYS Mechanical – Phân tích chi tiết

• Model Geometry: Tạo beam 1D.
• Material: Đặt Young’s modulus và Poisson’s ratio.
• Section: Chọn “Beam” → nhập I.
• Loads: Thêm “Force” và “Pressure” (đối với UDL).
• Solution: Chạy “Structural” → “Results” → “Bending Moment”.
• Post‑Processing: Dùng “Charting” để vẽ đồ thị momen uốn theo trục X.

6. Ví dụ thực tế: Thanh chịu tải hỗn hợp

6.1 Mô tả bài toán

• Thanh dài (L = 12) m, cố định một đầu, tự do đầu còn lại.
• Tải phân bố đều (w = 3) kN/m trên toàn chiều dài.
• Tải tập trung (P = 15) kN đặt tại (x = 8) m.
• Mômen cố định (M_0 = 5) kN·m tại đầu cố định.

6.2 Tính phản lực và momen uốn

Bước 1: Tính phản lực tại đầu cố định (N và M).

\begin{aligned}
\sum F_y &= 0: & R_y &= wL + P = 3\times12 + 15 = 51\ \text{kN}\
\sum M_{A} &= 0: & M_A &= -\frac{wL^2}{2} – P(L-8) + M_0\
&= -\frac{3\times12^2}{2} – 15(12-8) + 5\
&= -216 – 60 + 5 = -271\ \text{kN·m}
\end{aligned}

Bước 2: Định hàm phản lực cắt

V(x)= R_y – w x – P H(x-8)

trong đó (H) là hàm Heaviside (0 nếu (x<8), 1 nếu (x\ge8)).

Bước 3: Tích phân để có momen uốn

M(x)= M_A + \int_{0}^{x} V(\xi)\, d\xi

Sau khi tính toán (điều chỉnh dấu), ta có:

M(x)= -271 + 51x – \frac{3}{2}x^{2} – 15(x-8)H(x-8)

6.3 Vẽ đồ thị (bằng Excel)

1. Tạo cột (x) từ 0 → 12 (bước 0.1).
2. Tính (M(x)) theo công thức trên.
3. Chèn biểu đồ “Scatter with Smooth Lines”.
4. Đánh dấu cực đại: Khi (V(x)=0) → (x = \frac{R_y-P}{w}= \frac{51-15}{3}=12) m (đầu tự do), nên cực đại nằm ở đầu cố định: (M_{max}=|M(0)|=271) kN·m.

6.4 Nhận xét

• Momen uốn âm (đầu cố định) lớn hơn momen dương do tải tập trung và tải phân bố.
• Khi thiết kế cốt thép, cần chú ý tới vùng chịu momen âm (đầu cố định) vì yêu cầu dầm chịu uốn ngược.

7. Bài tập thực hành

Có thể bạn quan tâm: Cách Vẽ Minecraft Creeper: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Bài 1

Thanh đơn giản dài 8 m, hai đầu được hỗ trợ dạng bánh lăn (đỡ di chuyển ngang). Trên thanh có tải phân bố đều (w = 4) kN/m và tải tập trung (P = 20) kN đặt ở vị trí (x = 3) m.

Yêu cầu: Vẽ đồ thị momen uốn và xác định giá trị cực đại.

Bài 2

Thanh cố định một đầu, tự do đầu còn lại, dài 6 m, chịu tải phân bố tam giác tăng dần từ 0 tới (w_{max}=5) kN/m.

Yêu cầu: Tính và vẽ đồ thị momen uốn, chỉ ra vị trí và giá trị cực đại.

Bài 3

Sử dụng MATLAB, viết một hàm plotBendingMoment(L,w,P,a) để vẽ đồ thị momen uốn cho thanh dài L chịu UDL w và tải tập trung P đặt tại a. Kiểm tra hàm với các tham số: L=10, w=2e3, P=12e3, a=5.

8. Lưu ý thường gặp khi vẽ momen uốn

Lỗi thường gặp	Nguyên nhân	Cách khắc phục
Độ lớn momen uốn sai lệch	Đánh dấu sai vị trí tải hoặc sai đơn vị (N ↔ kN)	Kiểm tra lại bảng tải, chuyển đổi đơn vị đồng nhất
Đồ thị không liên tục ở vị trí tải	Bỏ qua mômen tập trung hoặc không cộng bước nhảy	Thêm đoạn “step” tại vị trí tải tập trung hoặc mômen cố định
Vị trí cực đại không trùng với điểm V=0	Sai công thức tính V hoặc quên tính phản lực ở hỗ trợ	Tính lại V(x) và kiểm tra điều kiện cân bằng
Đồ thị uốn âm/dương ngược	Nhầm dấu trong công thức tích phân	Kiểm tra dấu của phản lực và mômen ban đầu (M_A)
Khi dùng phần mềm, đồ thị “gập”	Lưới (mesh) quá thô hoặc không đủ điểm tính	Tăng số điểm (refinement) hoặc dùng “post‑processing” mịn hơn

9. Kết luận

Việc vẽ momen uốn không chỉ là một kỹ năng cơ bản trong kỹ thuật kết cấu mà còn là nền tảng để hiểu sâu về hành vi của các thành phần chịu tải. Qua bài viết, bạn đã nắm được:

1. Công thức và nguyên lý: Từ định nghĩa vectơ, qua tích phân, tới mối quan hệ với độ cong.
2. Ảnh hưởng của các loại tải: Tải tập trung, tải phân bố đều, tải biến đổi và mômen cố định.
3. Quy trình vẽ thủ công: Xác định hỗ trợ, tính phản lực cắt, tích phân để có momen, vẽ đồ thị và xác định cực đại.
4. Sử dụng phần mềm: MATLAB cho nhanh, SAP2000/ANSYS cho phân tích chi tiết và xác thực thiết kế.
5. Ứng dụng thực tế: Qua ví dụ thực tế và các bài tập, bạn có thể áp dụng ngay vào các dự án thiết kế dầm, cột, hoặc cấu kiện máy móc.

Hãy thực hành thường xuyên, kết hợp cả phương pháp thủ công và phần mềm để nâng cao độ chính xác và tốc độ làm việc. Khi đã thành thạo, việc đánh giá an toàn, tối ưu hoá cốt thép và giảm chi phí trong thiết kế sẽ trở nên dễ dàng hơn rất nhiều.

Chúc bạn thành công trong việc vẽ và phân tích momen uốn!
