Cách Vẽ Mũi Tên Trong Autocad: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Giới thiệu chung về mũi tên trong AutoCAD

Mũi tên là một trong những yếu tố quan trọng nhất trong bản vẽ kỹ thuật, kiến trúc và cơ khí. Chúng không chỉ giúp chỉ dẫn, mô tả hướng di chuyển, lực tác dụng mà còn tăng tính thẩm mỹ và chuyên nghiệp cho bản vẽ. Trong AutoCAD, việc tạo ra các mũi tên chuẩn, đẹp và linh hoạt không hề khó khăn nếu bạn nắm vững các công cụ và kỹ thuật cơ bản. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ những thao tác đơn giản nhất cho đến các phương pháp tùy chỉnh nâng cao, giúp bạn vẽ mũi tên trong AutoCAD một cách nhanh chóng và chính xác.

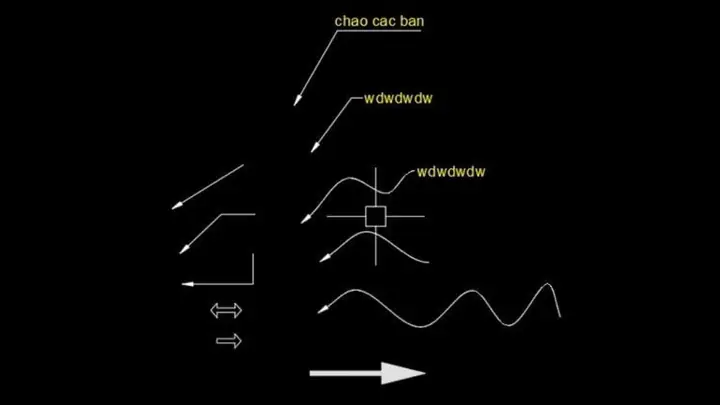

2. Các loại mũi tên thường gặp trong bản vẽ

Trước khi đi vào cách vẽ, chúng ta cần nắm rõ các loại mũi tên thường được sử dụng:

Loại mũi tên	Mục đích sử dụng	Đặc điểm	Ví dụ
Mũi tên đơn	Chỉ hướng, chỉ vị trí	Đầu mũi ngắn, thân thẳng	Đánh dấu vị trí lắp đặt
Mũi tên đôi	Thể hiện lực tác dụng hoặc dòng chảy	Hai đầu mũi	Đánh dấu lực tác động lên một chi tiết
Mũi tên gạch chéo (break arrow)	Đánh dấu cắt, đoạn bị phá vỡ	Đầu mũi có nét gạch chéo	Đánh dấu vị trí cắt trong bản vẽ cắt mặt
Mũi tên vòng tròn (circle arrow)	Thể hiện vòng quay, chuyển động tròn	Đầu mũi gắn vòng tròn	Diễn tả chuyển động quay của bộ phận
Mũi tên đa dạng (custom arrow)	Tùy chỉnh theo yêu cầu thiết kế	Hình dạng tự do	Đánh dấu các yếu tố đặc biệt trong bản vẽ

Việc lựa chọn loại mũi tên phù hợp sẽ giúp truyền tải thông tin một cách rõ ràng và tránh nhầm lẫn.

3. Chuẩn bị môi trường làm việc trong AutoCAD

3.1. Thiết lập đơn vị và độ chính xác

• Đơn vị (Units): Vào UNITS → Chọn đơn vị phù hợp (mm, cm, inch…).
• Độ chính xác (Precision): Đặt độ chính xác hiển thị đủ chi tiết, thường là 2-3 chữ số thập phân.

3.2. Cài đặt Layer (lớp)

Có thể bạn quan tâm: Cách Vẽ Mũ Chú Bộ Đội: Hướng Dẫn Chi Tiết Từng Bước Để Tạo Ra Một Tác Phẩm Hoàn Hảo

• Tạo layer riêng cho mũi tên, ví dụ: ARROW_DIM.
• Đặt màu, kiểu đường (linetype) và độ dày (lineweight) phù hợp để mũi tên nổi bật nhưng không làm rối bản vẽ.

3.3. Kiểm tra Style (kiểu)

• Dimension Style: Vào DIMSTYLE → Tạo hoặc chỉnh sửa style để thiết lập kiểu mũi tên cho các kích thước.
• Multileader Style: Vào MLEADERSTYLE → Tạo style mới cho các multi‑leader (đánh dấu với mũi tên và chú thích).

4. Cách vẽ mũi tên đơn bằng lệnh LINE và PLINE

4.1. Vẽ thân mũi tên

1. Gõ LINE → Nhấn Enter.
2. Chọn điểm bắt đầu, sau đó kéo tới vị trí cuối cùng.
3. Nhấn Enter để kết thúc.

4.2. Vẽ đầu mũi (tam giác)

1. Gõ POLYGON → Nhấn Enter.
2. Nhập 3 (số cạnh tam giác) → Nhấn Enter.
3. Chọn “Inscribed in circle” (được bao quanh bởi vòng tròn).
4. Nhập bán kính phù hợp (thường 2–5mm tùy kích thước bản vẽ).
5. Xác định vị trí trung tâm tại đầu của đường thẳng vừa vẽ.

4.3. Ghép thân và đầu mũi

• Sử dụng lệnh TRIM để cắt phần thừa của tam giác nếu cần.
• Đảm bảo đầu mũi thẳng hàng với thân bằng cách sử dụng lệnh ALIGN hoặc ROTATE để quay tam giác sao cho một cạnh song song với đường thẳng.

4.4. Lưu thành block (khối)

Có thể bạn quan tâm: Cách Vẽ Mô Hình Nghiên Cứu: Hướng Dẫn Chi Tiết Từ A Đến Z

1. Chọn thân và đầu mũi.
2. Gõ BLOCK → Nhập tên, ví dụ ARROW_SIMPLE.
3. Xác định điểm base (thường là đầu mũi).
4. Nhấn Enter.

Việc lưu thành block giúp tái sử dụng nhanh chóng trong các bản vẽ khác.

5. Sử dụng lệnh LEADER và MULTILEADER

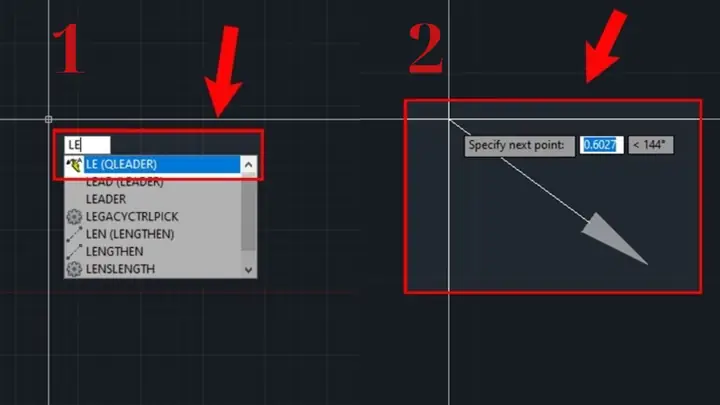

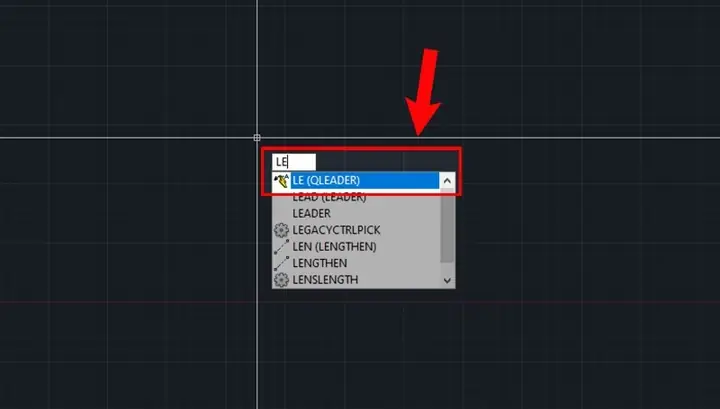

5.1. Lệnh LEADER

• Gõ LEADER → Nhấn Enter.
• Chọn điểm bắt đầu, sau đó di chuyển tới vị trí muốn đặt mũi tên.
• Nhấn Enter để kết thúc và nhập chú thích (nếu cần).

5.2. Lệnh MULTILEADER

• Gõ MLEADER → Nhấn Enter.
• Chọn kiểu leader (đơn, đa điểm).
• Đặt các điểm dẫn và cuối cùng là vị trí mũi tên.
• Nhập nội dung chú thích trong hộp thoại.

Lưu ý: Bạn có thể tùy chỉnh kiểu mũi tên trong MLEADERSTYLE → Tab “Leader Format” → Chọn “Arrowhead” → Chọn kiểu (Closed, Open, Dot, etc.) và kích thước.

6. Tạo mũi tên bằng Dimension Style

6.1. Thiết lập Dimension Style

1. Gõ DIMSTYLE → Nhấn Enter.
2. Chọn New để tạo style mới, đặt tên như DIM_ARROW.
3. Trong tab “Symbols and Arrows”:
4. Arrowhead 1 & 2: Chọn kiểu (Closed Filled, Open, etc.).
5. Size: Đặt giá trị phù hợp (ví dụ 2.5mm).
6. Lưu và áp dụng style cho các dimension.

6.2. Vẽ dimension có mũi tên

Có thể bạn quan tâm: Cách Vẽ Mây Bằng Màu Acrylic: Hướng Dẫn Từng Bước Để Tạo Nên Bầu Trời Sống Động

• Sử dụng lệnh DIMLINEAR, DIMANGULAR, … Khi tạo dimension, các mũi tên sẽ tự động xuất hiện dựa trên style đã thiết lập.

7. Tạo mũi tên tùy chỉnh (Custom Arrow) bằng LISP

7.1. Giới thiệu về LISP trong AutoCAD

AutoLISP là ngôn ngữ lập trình nhẹ, cho phép tạo ra các hàm tùy chỉnh. Bạn có thể viết một hàm để vẽ mũi tên theo chuẩn công ty.

7.2. Mẫu mã LISP tạo mũi tên đơn

(defun c:ARROW (/ p1 p2 ang len headlen headang) (prompt "\nChọn điểm bắt đầu: ") (setq p1 (getpoint)) (prompt "\nChọn điểm kết thúc: ") (setq p2 (getpoint)) (setq len (distance p1 p2)) (setq ang (angle p1 p2)) ;; Vẽ thân (command "LINE" p1 p2 "") ;; Tham số đầu mũi (setq headlen 5.0) ; độ dài đầu mũi (mm) (setq headang 30) ; góc mở đầu mũi (độ) ;; Tính các điểm của đầu mũi (setq p3 (polar p2 (- ang (/ ( headang pi) 180)) headlen)) (setq p4 (polar p2 (+ ang (/ ( headang pi) 180)) headlen)) ;; Vẽ đầu mũi (command "PLINE" p2 p3 p4 "C") (princ)
)

• Lưu đoạn mã trên thành file Arrow.lsp.
• Dùng lệnh APPLOAD để tải file.
• Gõ ARROW để thực thi và vẽ mũi tên nhanh.

7.3. Tùy chỉnh thêm

Bạn có thể mở rộng hàm để:

• Chọn kiểu đầu mũi (Closed, Open, Dot).
• Đặt màu, độ dày lineweight.
• Tự động gắn block chú thích.

8. Sử dụng Tool Palettes để kéo thả mũi tên

Có thể bạn quan tâm: Cách Vẽ Lược Đồ Việt Nam: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Mở TOOLPALETTES (phím Ctrl+3).
2. Tạo một palette mới, đặt tên “Arrow Tools”.
3. Kéo thả các block mũi tên đã tạo (ví dụ ARROW_SIMPLE, ARROW_DOUBLE).
4. Khi cần dùng, chỉ cần kéo block từ palette vào bản vẽ và đặt vị trí mong muốn.

9. Mũi tên trong bản vẽ 3D (Solid, Surface)

9.1. Vẽ mũi tên trên mặt phẳng 3D

• Sử dụng UCS để thiết lập hệ tọa độ phù hợp với mặt phẳng muốn vẽ.
• Thực hiện các bước vẽ mũi tên như trong 2D, nhưng chú ý các lệnh UCS, PLAN để duy trì độ chính xác.

9.2. Mũi tên trên mô hình 3D (annotation)

• Sử dụng DIMSTYLE → Tab “Annotation Scale” để đảm bảo mũi tên luôn hiển thị đúng tỷ lệ khi zoom.
• Đối với các annotation trong 3D, bạn có thể dùng MVIEW để tạo viewport riêng cho mũi tên.

10. Các mẹo và lưu ý khi vẽ mũi tên

Mẹo	Mô tả
Sử dụng Dynamic Input	Bật Dynamic Input (F12) để nhập tọa độ nhanh hơn khi vẽ.
Snap và Grid	Kích hoạt SNAP và GRID để căn chỉnh chính xác, đặc biệt khi vẽ mũi tên trên các đường thẳng.
Duplicate with Ctrl + Drag	Giữ Ctrl và kéo để sao chép nhanh các block mũi tên.
Thay đổi Arrow Size nhanh	Gõ PROPERTIES → Chọn đối tượng → Thay đổi “Arrowhead Size” trong phần “General”.
Kiểm tra Overlap	Dùng lệnh OVERKILL để loại bỏ các đoạn thừa, tránh mũi tên bị chồng lên nhau.
Chuẩn hoá trong công ty	Định nghĩa một Standard Arrow Block và lưu trong thư viện chung, tránh tạo mới mỗi lần.

11. Thực hành: Bài tập vẽ mũi tên cho bản vẽ cơ khí

Bài 1: Vẽ mũi tên chỉ vị trí lắp đặt

1. Tạo block ARROW_SIMPLE.
2. Đặt ở vị trí (150, 80) – (160, 80).
3. Gắn chú thích “Lắp đặt trục A”.

Bài 2: Vẽ mũi tên đôi cho lực tác dụng

1. Vẽ hai mũi tên đối diện nhau trên cùng một đường thẳng.
2. Sử dụng MLEADER với style “Double Arrow”.
3. Nhập chú thích “Lực F = 1500N”.

Bài 3: Vẽ mũi tên gạch chéo trên bản cắt mặt

1. Chọn Arrow Break (đầu mũi có gạch chéo).
2. Đặt trên đường cắt tại vị trí (200, 120).
3. Ghi chú “Cắt bỏ phần này”.

Thực hiện các bài tập này sẽ giúp bạn nắm vững quy trình tạo, tùy chỉnh và áp dụng mũi tên trong môi trường AutoCAD thực tế.

12. Tổng kết

Việc vẽ mũi tên trong AutoCAD không chỉ là một thao tác kỹ thuật mà còn là nghệ thuật truyền đạt thông tin một cách rõ ràng và chuyên nghiệp. Từ các công cụ cơ bản như LINE, PLINE, LEADER, MULTILEADER cho tới việc tạo style, block và thậm chí lập trình LISP để tùy chỉnh sâu, tất cả đều giúp bạn linh hoạt đáp ứng mọi yêu cầu thiết kế. Hãy áp dụng các bước và mẹo đã nêu ở trên, kết hợp với việc chuẩn hoá quy trình trong tổ chức, để mỗi bản vẽ của bạn luôn mang tính nhất quán, dễ hiểu và ấn tượng.

Chúc bạn thành công! Nếu còn bất kỳ thắc mắc nào về cách vẽ mũi tên hay các tính năng khác trong AutoCAD, đừng ngần ngại đặt câu hỏi để được hỗ trợ chi tiết hơn.
