Cách Vẽ Ngôi Nhà Thông Minh: Hướng Dẫn Chi Tiết Từ Ý Tưởng Đến Thiết Kế Hoàn Thiện

Mở Đầu: Vì sao nên vẽ ngôi nhà thông minh?

Trong thời đại công nghệ 4.0, “ngôi nhà thông minh” không còn là khái niệm chỉ dành cho những hộ gia đình giàu có hay các công ty công nghệ lớn. Với sự phát triển mạnh mẽ của các thiết bị IoT (Internet of Things), cảm biến, và hệ thống tự động hoá, việc biến một căn nhà thông thường thành một không gian sống tiện nghi, an toàn và tiết kiệm năng lượng đã trở nên khả thi và thực tế hơn bao giờ hết.

Tuy nhiên, trước khi bắt tay vào lắp đặt các thiết bị thông minh, bước quan trọng nhất chính là việc lên bản vẽ thiết kế chi tiết. Một bản vẽ chuẩn không chỉ giúp bạn hình dung được không gian cuối cùng, mà còn:
– Tiết kiệm chi phí: Tránh lắp đặt sai vị trí, giảm thiểu việc phải tháo dỡ lại.
– Tối ưu hoá công năng: Đảm bảo các thiết bị hoạt động hiệu quả nhất trong môi trường thực tế.
– Dễ dàng mở rộng: Khi muốn nâng cấp hoặc bổ sung thiết bị mới, bản vẽ sẽ là tài liệu tham khảo quan trọng.

Bài viết dưới đây sẽ hướng dẫn bạn từng bước cách vẽ ngôi nhà thông minh, từ việc chuẩn bị công cụ, xác định nhu cầu, lên sơ đồ bố trí, cho đến việc chi tiết hoá các hệ thống thông minh. Hãy cùng khám phá nhé!

1. Chuẩn Bị Công Cụ và Tài Liệu Cần Thiết

1.1. Công cụ vẽ truyền thống

• Bút chì, tẩy, thước kẻ, compa: Dành cho những người thích vẽ tay, giúp cảm nhận không gian một cách trực quan.
• Giấy vẽ (A3 hoặc A2): Đảm bảo đủ lớn để vẽ chi tiết các phòng và các hệ thống.

1.2. Phần mềm thiết kế

Nếu bạn muốn một bản vẽ chuyên nghiệp, dễ chỉnh sửa và chia sẻ, các phần mềm sau là lựa chọn tốt:
– AutoCAD: Phù hợp cho kiến trúc sư, kỹ sư. Cho phép vẽ 2D/3D chi tiết với độ chính xác cao.
– SketchUp: Dễ học, hỗ trợ mô hình 3D nhanh chóng, thích hợp cho người mới bắt đầu.
– Revit: Dành cho BIM (Building Information Modeling), tích hợp thông tin về hệ thống điện, cơ điện.
– Home Designer Suite hoặc Sweet Home 3D: Dành cho người dùng cá nhân, giao diện thân thiện, có sẵn thư viện nội thất và thiết bị thông minh.

1.3. Tài liệu tham khảo

Có thể bạn quan tâm: Cách Vẽ Mặt Nạ Đơn Giản: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

• Bản vẽ kiến trúc hiện tại (nếu có): Đánh dấu kích thước, vị trí cửa, cửa sổ, tường chịu lực.
• Danh sách thiết bị thông minh: Đèn LED, công tắc thông minh, camera an ninh, cảm biến chuyển động, bộ điều khiển trung tâm (hub), hệ thống âm thanh, rèm tự động, máy lạnh thông minh, cảm biến nhiệt độ, v.v.
• Tiêu chuẩn điện lực: Đảm bảo các thiết bị đáp ứng chuẩn điện áp, công suất và quy định an toàn.

2. Xác Định Nhu Cầu và Mục Tiêu Thiết Kế

2.1. Phân tích lối sống

• Số người trong gia đình: Số thành viên, độ tuổi, thói quen sinh hoạt (ví dụ: người làm việc tại nhà cần kết nối internet mạnh, trẻ em cần an toàn).
• Mục tiêu sử dụng: Tiết kiệm năng lượng, nâng cao an ninh, tạo không gian giải trí, hỗ trợ người cao tuổi/khuyết tật.

2.2. Lập danh mục các hệ thống thông minh

Hệ thống	Chức năng	Thiết bị tiêu biểu
Chiếu sáng	Điều khiển bật/tắt, dim, màu sắc	Đèn LED RGB, công tắc thông minh, dimmer
An ninh	Giám sát, cảnh báo xâm nhập	Camera IP, cảm biến cửa, cảm biến chuyển động, alarm
Nhiệt độ & Điều hòa	Kiểm soát nhiệt độ, tiết kiệm năng lượng	Thermostat thông minh, máy lạnh inverter, cảm biến nhiệt độ
Rèm & Cửa sổ	Tự động mở/đóng theo ánh sáng	Rèm motor, cảm biến ánh sáng
Âm thanh & Giải trí	Phát nhạc, truyền hình	Loa thông minh, hệ thống multi-room
Quản lý năng lượng	Theo dõi tiêu thụ, tối ưu hoá	Smart plug, hệ thống đo năng lượng
Điều khiển trung tâm	Kết nối, lập lịch, tự động hoá	Hub (Google Home, Amazon Echo, Apple HomeKit)

2.3. Xác định ngân sách

• Chi phí thiết bị: Lập bảng giá từng thiết bị, tính tổng.
• Chi phí lắp đặt: Nếu không tự làm, cần tính phí thợ điện, kỹ sư.
• Chi phí dự phòng: 10-15% ngân sách để xử lý những thay đổi, phát sinh trong quá trình thi công.

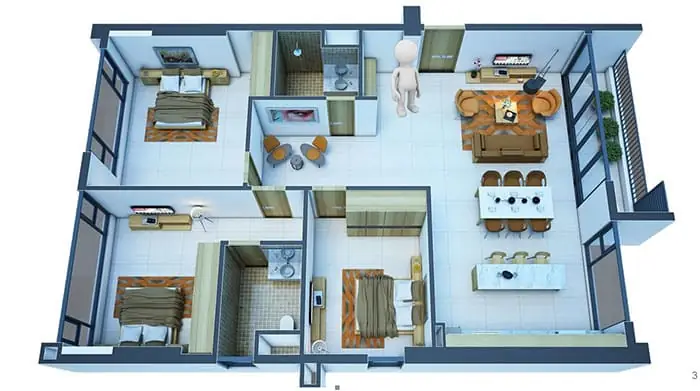

3. Bước 1: Vẽ sơ đồ mặt bằng (Floor Plan)

3.1. Định vị các không gian chức năng

• Phòng khách: Trung tâm của hệ thống âm thanh, chiếu sáng, rèm tự động.
• Phòng ngủ: Cần ánh sáng dịu nhẹ, cảm biến chuyển động để tắt đèn khi ra khỏi phòng, nhiệt độ ổn định.
• Nhà bếp: Đèn chiếu sáng mạnh, cảm biến khói, công tắc chống nước.
• Phòng tắm: Đèn LED chống ẩm, cảm biến độ ẩm.
• Khu vực làm việc: Đèn sáng, ổ cắm thông minh, kết nối internet ổn định.

3.2. Đánh dấu vị trí các thiết bị chính

• Hub trung tâm: Nên đặt ở vị trí trung tâm, gần router Wi‑Fi.
• Công tắc thông minh: Đặt ngay trước cửa ra vào mỗi phòng.
• Cảm biến chuyển động: Ở góc phòng, trên trần, tránh ánh sáng trực tiếp.
• Camera an ninh: Góc rộng, độ cao 2.5‑3m, tránh ánh sáng mạnh chiếu vào ống kính.
• Rèm motor: Gắn trên khung cửa sổ, kết nối với hub.

3.3. Lưu ý về khoảng cách và dây dẫn

Có thể bạn quan tâm: Cách Vẽ Mũi Tên Trong Word: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Khoảng cách Wi‑Fi: Đảm bảo các thiết bị không quá 30m so với router hoặc hub, nếu cần dùng repeater.
• Dây điện và cáp mạng: Lên kế hoạch cho đường chạy cáp điện, Ethernet (Cat6) cho các thiết bị cần tốc độ cao (camera, TV).

3.4. Sử dụng phần mềm vẽ

• SketchUp: Vẽ khối 3D các phòng, sau đó thêm các “Component” (công tắc, cảm biến) từ thư viện.
• AutoCAD: Dùng lệnh LINE, RECTANGLE để vẽ tường, INSERT để đặt symbol thiết bị.

4. Bước 2: Thiết Kế Hệ Thống Điện và Mạng

4.1. Bảng phân bố điện (Electrical Layout)

Phòng	Điểm công tắc	Điểm ổ cắm	Thiết bị thông minh
Phòng khách	2 công tắc (điều khiển đèn chính)	4 ổ cắm (TV, loa, máy lạnh)	Đèn LED RGB, hub, loa
Phòng ngủ	1 công tắc	2 ổ cắm	Đèn LED dim, cảm biến chuyển động
Nhà bếp	3 công tắc	6 ổ cắm	Đèn LED, cảm biến khói, ổ cắm thông minh
Phòng tắm	1 công tắc	1 ổ cắm	Đèn LED chống ẩm
Văn phòng	2 công tắc	3 ổ cắm	Đèn LED, ổ cắm công suất cao

• Mạch riêng cho thiết bị công suất lớn: Máy lạnh, máy giặt, lò vi sóng.
• Dây điện chịu tải: 2.5mm² cho ổ cắm thông thường, 4mm² cho máy lạnh.
• Dây nối cảm biến: Thông thường dùng dây 22‑24 AWG (công suất thấp).

4.2. Mạng LAN và Wi‑Fi

• Router chính: Đặt ở vị trí trung tâm, khả năng hỗ trợ ít nhất 802.11ac, 2.4GHz + 5GHz.
• Switch Ethernet: Đối với camera, TV, máy tính để bàn; sử dụng switch 8‑16 cổng Gigabit.
• Wi‑Fi Mesh: Nếu diện tích lớn (>150m²), lắp thêm 2‑3 node mesh để phủ sóng toàn bộ.

4.3. Đánh dấu vị trí các thiết bị mạng trên bản vẽ

• Sử dụng biểu tượng router, switch, mesh node.
• Đánh số cổng Ethernet (ví dụ: “S1‑1” cho cổng 1 của Switch 1).

5. Bước 3: Lập Kế Hoạch Tự Động Hoá (Automation)

5.1. Xác định các “scene” (kịch bản) quan trọng

• Scene “Sáng Buổi Sáng”: Đèn phòng ngủ bật 30% sáng, rèm mở 30%, máy lạnh 24°C.
• Scene “Xem Phim”: Đèn phòng khách tối 20%, rèm đóng hoàn toàn, loa bật chế độ surround.
• Scene “Về Nhà”: Khi điện thoại tới nhà (geofence), bật đèn hành lang, mở cửa garage.
• Scene “An Ninh”: Khi rời nhà, tắt tất cả đèn, khóa cửa, bật camera và alarm.

5.2. Lập bảng điều kiện và hành động (IF‑THEN)

Điều kiện (Trigger)	Hành động (Action)	Thiết bị thực hiện
Cảm biến chuyển động phòng khách phát hiện chuyển động sau 22h	Tắt đèn phòng khách, bật đèn hành lang 10%	Công tắc thông minh, dimmer
Cửa ra vào mở	Gửi thông báo tới điện thoại	Sensor cửa, hub
Nhiệt độ phòng ngủ > 28°C	Bật máy lạnh 24°C	Thermostat, máy lạnh
Ánh sáng ngoài > 800 lux	Đóng rèm tự động	Cảm biến ánh sáng, motor rèm

5.3. Chọn nền tảng điều khiển

Có thể bạn quan tâm: Cách Vẽ Máy Bay Đơn Giản: Hướng Dẫn Từng Bước Dành Cho Người Mới Bắt Đầu

• Google Home: Tích hợp dễ dàng với thiết bị Android, hỗ trợ đa nền tảng.
• Amazon Alexa: Nhiều skill cho thiết bị của bên thứ ba.
• Apple HomeKit: Bảo mật cao, phù hợp với người dùng iOS.
• OpenHAB / Home Assistant (open-source): Tùy biến mạnh, phù hợp với người có kiến thức kỹ thuật.

5.4. Vẽ sơ đồ luồng (Flowchart) cho mỗi scene

• Sử dụng công cụ như draw.io, Microsoft Visio.
• Kết nối các icon: “Trigger → Condition → Action”.

6. Bước 4: Thiết Kế Chi Tiết Các Thành Phần

6.1. Hệ thống chiếu sáng thông minh

• Chọn loại đèn: LED RGB (đổi màu), LED trắng (điều chỉnh độ sáng), LED dải (đèn nền).
• Vị trí lắp đặt: Trần, tường, dưới kệ.
• Kết nối: Zigbee, Z-Wave, Wi‑Fi. Đối với không gian lớn, ưu Zigbee/Z‑Wave vì tiêu thụ năng lượng thấp và khả năng mạng lưới (mesh).

6.2. Hệ thống an ninh

• Camera IP: 1080p hoặc 4K, góc nhìn rộng (120°), hỗ trợ night vision.
• Cảm biến cửa/cửa sổ: Magnet reed switch, báo khi mở.
• Cảm biến chuyển động PIR: Đặt ở góc phòng, tránh ánh sáng mặt trời trực tiếp.
• Báo động (Alarm): Âm thanh 100dB, có thể tích hợp với hub.

6.3. Hệ thống điều hòa và nhiệt độ

• Thermostat thông minh: Nest, Ecobee, hoặc các mẫu nội địa.
• Cảm biến nhiệt độ phòng: Đặt ở vị trí trung tâm, tránh gần cửa sổ.
• Kết nối: Wi‑Fi hoặc Zigbee.

6.4. Hệ thống rèm tự động

• Motor rèm: DC motor, tốc độ điều chỉnh, tích hợp limit switch để dừng chính xác.
• Cảm biến ánh sáng: Đo độ sáng môi trường, tự động điều chỉnh rèm.
• Điều khiển: Thông qua hub hoặc app riêng.

6.5. Hệ thống âm thanh đa phòng

• Loa thông minh: Sonos, Google Nest Audio, Amazon Echo.
• Kết nối: Wi‑Fi hoặc Bluetooth, hỗ trợ AirPlay 2.
• Định vị loa: Phòng khách (trung tâm), phòng ngủ (bên giường), nhà bếp (bên bếp).

6.6. Quản lý năng lượng

Có thể bạn quan tâm: Cách Vẽ Hình Chiếu Vuông Góc: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Smart plug: Đo công suất, bật/tắt từ xa.
• Bảng điện thông minh: Đo tổng năng lượng tiêu thụ, cho phép lập lịch bật/tắt các mạch.

7. Bước 5: Kiểm Tra và Điều Chỉnh Trước Khi Lắp Đặt

7.1. Kiểm tra tính logic của bản vẽ

• Đảm bảo mỗi thiết bị có nguồn điện và mạng.
• Kiểm tra độ phủ sóng Wi‑Fi bằng phần mềm đo (wifi analyzer).

7.2. Mô phỏng hoạt động

• Sử dụng Home Assistant hoặc OpenHAB để tạo môi trường mô phỏng, nhập các thiết bị và kiểm tra các scene.
• Kiểm tra độ trễ (latency) khi bật tắt thiết bị.

7.3. Rà soát an toàn điện

• Kiểm tra độ chịu tải của các mạch.
• Đảm bảo các dây nối cảm biến không cắt ngang đường đi của các ống nước, ống gas.
• Đánh dấu điểm cắt (circuit breaker) cho mỗi nhóm thiết bị.

8. Thực Hiện Lắp Đặt Thực Tế

8.1. Lắp đặt dây điện và mạng

1. Cắt điện và chuẩn bị công cụ an toàn (găng tay, mũ bảo hiểm).
2. Lắp conduits (ống bọc dây) cho các dây cảm biến và mạng.
3. Kết nối ổ cắm, công tắc theo bản vẽ, gắn nhãn (label) cho mỗi mạch.
4. Cài đặt router, switch, hub tại vị trí đã định.

8.2. Lắp đặt thiết bị thông minh

• Đèn LED: Gắn vào đầu đèn, kết nối vào công tắc hoặc hub.
• Cảm biến: Gắn trên trần, tường, cửa sổ; kết nối vào nguồn 5V hoặc 12V tùy loại.
• Camera: Gắn trên trần hoặc góc tường, hướng tới khu vực cần giám sát.
• Rèm motor: Gắn motor vào khung, kết nối dây tới hub.

8.3. Cấu hình phần mềm

• Thêm thiết bị vào app hub (Google Home, Alexa, HomeKit, Home Assistant).
• Đặt tên rõ ràng (LivingRoom_Light, FrontDoor_Sensor).
• Thiết lập scene và automation theo bảng IF‑THEN đã lập.

8.4. Kiểm tra chức năng

• Test từng thiết bị: bật/tắt, thay đổi màu sắc, độ sáng.
• Kiểm tra scene: chạy từng kịch bản, quan sát phản hồi.
• Kiểm tra báo cáo năng lượng: xem mức tiêu thụ trên smart plug.

9. Bảo Trì và Nâng Cấp Hệ Thống

9.1. Kiểm tra định kỳ

• Kiểm tra kết nối Wi‑Fi mỗi 3‑6 tháng.
• Thay pin cho cảm biến không dây (cảm biến cửa, chuyển động) mỗi năm.
• Cập nhật firmware cho hub và thiết bị (đảm bảo bảo mật).

9.2. Nâng cấp

• Thêm thiết bị mới: Sử dụng cùng giao thức (Zigbee/Z‑Wave) để dễ tích hợp.
• Mở rộng mạng Mesh: Thêm node nếu phát hiện vùng chết (dead spot).
• Tích hợp AI: Sử dụng trợ lý ảo để dự đoán nhu cầu năng lượng, tự động tối ưu hoá.

10. Những Lưu Ý Quan Trọng Khi Vẽ Ngôi Nhà Thông Minh

1. Độ tương thích: Chọn thiết bị cùng chuẩn (Zigbee, Z‑Wave, Wi‑Fi) để tránh xung đột.
2. Bảo mật: Đặt mật khẩu mạnh cho router, hub; bật xác thực hai lớp (2FA) cho tài khoản.
3. Tiện lợi vs. Chi phí: Không cần lắp hết mọi phòng ngay; bắt đầu với các phòng chính (phòng khách, phòng ngủ) rồi mở rộng dần.
4. Độ tin cậy của nguồn điện: Cân nhắc lắp UPS (Uninterruptible Power Supply) cho hub và camera quan trọng.
5. Thẩm mỹ: Ẩn dây dẫn, sử dụng hộp đèn có thiết kế hiện đại để không làm mất thẩm mỹ kiến trúc.

11. Tổng Kết

Việc vẽ ngôi nhà thông minh không chỉ là công việc của kiến trúc sư mà còn là quá trình kết hợp giữa thiết kế, kỹ thuật điện, mạng và lập trình tự động hoá. Bằng cách tuân thủ các bước:

1. Chuẩn bị công cụ và tài liệu
2. Xác định nhu cầu, mục tiêu
3. Vẽ mặt bằng chi tiết
4. Lập kế hoạch điện và mạng
5. Định nghĩa các scene và automation
6. Chi tiết hoá từng thành phần
7. Kiểm tra, mô phỏng trước khi thi công
8. Thực hiện lắp đặt và cấu hình
9. Bảo trì, nâng cấp liên tục

Bạn sẽ sở hữu một không gian sống hiện đại, an toàn và tiết kiệm năng lượng. Hãy bắt đầu với những thiết bị cơ bản, dần dần mở rộng và tùy biến sao cho phù hợp với lối sống và ngân sách của mình. Khi mọi thứ đã hoàn thiện, chỉ cần một câu lệnh “Hey Google, turn off everything” hoặc “Alexa, good night”, mọi thiết bị sẽ tự động tắt, an ninh được kích hoạt, và bạn sẽ được tận hưởng giấc ngủ ngon lành trong ngôi nhà thông minh của mình.

Chúc bạn thành công trong hành trình biến ý tưởng thành hiện thực!
