Cách Vẽ Ngói Úp Nóc: Hướng Dẫn Chi Tiết Từng Bước Để Tạo Nên Kiến Trúc Truyền Thống Đậm Đà

Mở Đầu

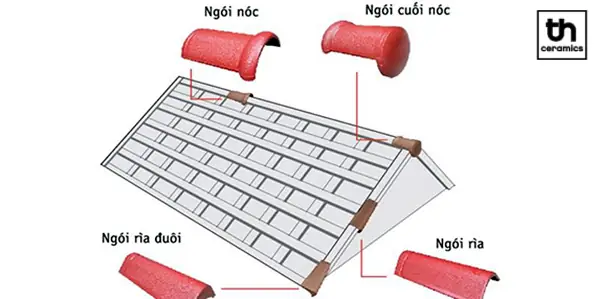

Ngói úp (còn gọi là ngói úp nóc, ngói úp mái) là một trong những vật liệu truyền thống được sử dụng rộng rãi trong kiến trúc dân gian Việt Nam, đặc biệt là ở các vùng miền Bắc, Trung và Tây Nguyên. Không chỉ có tính năng chịu nước, chịu nhiệt tốt, ngói úp còn mang lại vẻ đẹp mộc mạc, hoài cổ cho công trình. Việc vẽ ngói úp lên bản vẽ kiến trúc hay trong mô hình 3D là một bước quan trọng giúp kiến trúc sư, nhà thiết kế và cả người thi công hình dung rõ ràng về kết cấu mái, từ đó tối ưu hoá quy hoạch và thi công.

Bài viết dưới đây sẽ cung cấp cho bạn một hướng dẫn chi tiết, từng bước một, về cách vẽ ngói úp nóc, bao gồm:

1. Kiến thức nền tảng về ngói úp
2. Chuẩn bị vật liệu và công cụ
3. Các phương pháp vẽ ngói úp trên bản vẽ tay
4. Kỹ thuật vẽ ngói úp trong phần mềm CAD
5. Cách mô phỏng ngói úp trong phần mềm 3D (SketchUp, Revit, 3ds Max)
6. Mẹo và lưu ý khi vẽ ngói úp
7. Thực hành và ví dụ mẫu

Mục tiêu cuối cùng là giúp bạn không chỉ nắm vững kỹ thuật vẽ mà còn hiểu sâu về tính năng và ứng dụng thực tế của ngói úp, từ đó tạo ra những bản vẽ chuyên nghiệp, chuẩn xác và thẩm mỹ.

1. Kiến Thức Nền Tảng Về Ngói Úp

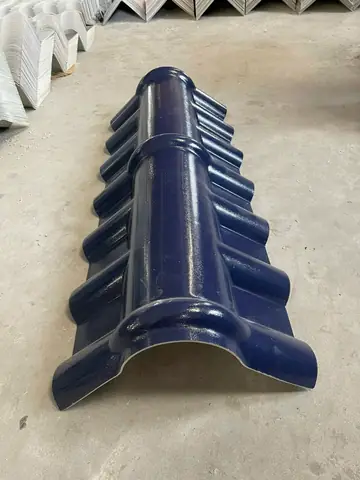

1.1 Định Nghĩa và Đặc Điểm

• Ngói úp là loại ngói có mặt úp (bên dưới) được che phủ bởi lớp đất sét, nung ở nhiệt độ cao, tạo ra bề mặt nhẵn mịn, chịu nước tốt.
• Kích thước tiêu chuẩn: thường có chiều dài 40‑45 cm, chiều rộng 12‑15 cm, độ dày 2‑3 cm. Tuy nhiên, các vùng miền có thể có kích thước khác nhau tùy vào nguồn cung và phong cách kiến trúc.
• Màu sắc: Chủ yếu là màu nâu đỏ, nâu sẫm, tuy nhiên có thể có màu xanh lam, xanh lá tùy vào nguyên liệu và quy trình nung.

1.2 Lợi Ích Khi Sử Dụng Ngói Úp

Lợi ích	Mô tả
Khả năng chịu nước	Bề mặt úp kín, không thấm nước, bảo vệ cấu trúc mái.
Độ bền cao	Kháng lại thời tiết, tia UV, không bị nứt nẻ nhanh.
Thẩm mỹ	Tạo nên đường nét rạch ròi, hài hòa với kiến trúc truyền thống.
Cách âm, cách nhiệt	Giảm tiếng ồn và giữ nhiệt độ ổn định trong nhà.
Thân thiện môi trường	Ngói làm từ đất sét tự nhiên, có thể tái chế.

1.3 Các Loại Ngói Úp Phổ Biến

Loại	Đặc điểm	Ứng dụng
Ngói úp truyền thống	Được nung truyền thống, bề mặt nhẵn, màu nâu đỏ.	Nhà dân, đình, chùa.
Ngói úp ép	Được ép bằng máy, độ đồng nhất cao.	Công trình hiện đại, khu nghỉ dưỡng.
Ngói úp màu	Thêm màu pigment vào trong quá trình nung.	Kiến trúc sáng tạo, khu vui chơi.
Ngói úp cách nhiệt	Lớp cách nhiệt tích hợp.	Nhà cao tầng, khách sạn.

2. Chuẩn Bị Vật Liệu Và Công Cụ

Có thể bạn quan tâm: Cách Vẽ Nguyên Người Anime: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

2.1 Đối Với Vẽ Tay

Công cụ	Mô tả	Ghi chú
Bút kỹ thuật (HB, 2B, 4B)	Dùng để vẽ các đường viền, chi tiết.	Chọn bút có độ cứng phù hợp.
Thước kẻ, thước vuông	Để đo và kẻ các đường thẳng chính xác.	Thước nhựa hoặc kim loại.
Compas	Vẽ các vòng tròn, cung tròn cho các chi tiết mái.	Đảm bảo độ bền.
Bảng màu (watercolor, màu nước)	Tô màu ngói úp để nhận diện rõ ràng.	Dùng màu nâu đỏ, nâu sẫm.
Giấy vẽ (kích thước A3 hoặc A2)	Đảm bảo không bị nhăn, phai màu.	Giấy có độ dày 180 g/m² trở lên.
Bút tẩy	Sửa chữa các lỗi vẽ.	Dùng nhẹ nhàng để không làm hỏng giấy.

2.2 Đối Với Vẽ Trên Máy Tính

Phần mềm	Mô tả	Lý do chọn
AutoCAD	Phần mềm CAD 2D chuyên nghiệp.	Độ chính xác cao, hỗ trợ lệnh “HATCH”.
SketchUp	Dễ học, mạnh mẽ trong mô hình 3D.	Thích hợp cho kiến trúc truyền thống.
Revit	BIM, hỗ trợ thông tin chi tiết về vật liệu.	Quản lý dữ liệu dự án lớn.
3ds Max	Đồ họa 3D, render chất lượng cao.	Tạo hình ảnh quảng cáo, trình chiếu.
Photoshop / Illustrator	Đồ họa vector, chỉnh sửa chi tiết.	Tô màu, tạo bản vẽ trình bày.
Plugin “Masonry” hoặc “Roof”	Hỗ trợ tạo mẫu ngói tự động.	Tiết kiệm thời gian.

Cấu hình máy tính đề xuất: CPU i7 trở lên, RAM 16 GB, card đồ họa GTX 1660 hoặc tương đương, ổ SSD 512 GB.

3. Phương Pháp Vẽ Ngói Úp Trên Bản Vẽ Tay

3.1 Bước 1: Xác Định Độ Dốc Mái và Kích Thước Tổng Thể

1. Đo độ dốc (slope): Thông thường, mái ngói úp có độ dốc từ 30° đến 45°. Dùng thước đo góc hoặc thước đo độ dốc để xác định.
2. Xác định chiều dài và chiều rộng mái: Dựa vào bản thiết kế kiến trúc, ghi chú các kích thước trên bản vẽ nền.

3.2 Bước 2: Vẽ Các Đường Kẻ Cơ Bản

• Đường trung tâm: Kẻ một đường thẳng dọc theo trục trung tâm của mái, giúp căn chỉnh các lớp ngói.
• Đường viền: Vẽ các đường viền dọc và ngang cho khu vực mái, tạo khung cho ngói.

3.3 Bước 3: Tạo Lưới Ngói (Masonry Grid)

1. Xác định khoảng cách (spacing) giữa các ngói: Thông thường, khoảng cách dọc (đường dọc) khoảng 12 cm, khoảng cách ngang (đường ngang) khoảng 40 cm.
2. Vẽ các đường dọc: Bắt đầu từ một mép, vẽ các đường dọc cách nhau đúng khoảng cách.
3. Vẽ các đường ngang: Từ đáy lên, vẽ các đường ngang cách nhau 12 cm (độ dày ngói). Đối với ngói úp, các đường này sẽ tạo thành “các lớp ngói”.

3.4 Bước 4: Vẽ Hình Dạng Ngói

• Mỗi ô trong lưới là một ngói. Vẽ hình chữ nhật hoặc hình thoi tùy vào cách bố trí:
• Cách bố trí truyền thống: Ngói úp thường được đặt theo “điều lệ” – mỗi ngói được chồng lên ngói dưới một nửa chiều rộng, tạo dạng chồng lớp.
• Cách bố trí “đảo ngói”: Đối với một số kiến trúc, ngói có thể được đặt chéo để tạo hình thẩm mỹ.

3.5 Bước 5: Thêm Chi Tiết

Có thể bạn quan tâm: Cách Vẽ Người Làm Bánh: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Đường viền ngói: Vẽ các đường viền mỏng quanh mỗi ngói để tách biệt.
• Góc và viền mái: Vẽ các chi tiết như viền mái (eaves), rãnh thoát nước (drainage) và các tấm lợp phụ (cống, ống thông).
• Bố trí ngói “úp”: Đánh dấu phần úp (bên dưới) bằng nét đậm hơn hoặc màu tối hơn.

3.6 Bước 6: Tô Màu

• Dùng màu nâu đỏ (công cụ màu nước) để tô phần úp, màu nâu sẫm cho phần trên. Tạo độ tương phản nhẹ để thấy rõ cấu trúc.
• Tô màu nền (trời, cây xanh) nếu muốn bản vẽ hoàn thiện.

3.7 Bước 7: Ghi Chú và Ký Tên

• Ghi chú các thông số: độ dốc, kích thước ngói, khoảng cách, vật liệu.
• Ký tên, ngày thực hiện và logo công ty (nếu có).

4. Kỹ Thuật Vẽ Ngói Úp Trong Phần Mềm CAD (AutoCAD)

4.1 Chuẩn Bị File Mới

1. Mở AutoCAD, tạo file mới, đặt đơn vị đo (mm hoặc cm) tùy vào dự án.
2. Thiết lập layer: Tạo layer “Mái_Ngói”, “Ký_Hiệu”, “Ghi_Chú” để dễ quản lý.

4.2 Vẽ Đường Khung Mái

• Dùng lệnh LINE hoặc PLINE để vẽ các đường khung (đường viền mái, đường trung tâm).
• Đánh dấu độ dốc bằng lệnh DIMANG (Dimension Angle).

4.3 Tạo Lưới Ngói Bằng Lệnh “Array”

1. Vẽ một ngói mẫu: Dùng RECTANGLE để vẽ hình chữ nhật kích thước 400 mm x 120 mm (hoặc kích thước thực tế).
2. Sao chép dọc (Array):
3. Chọn ngói mẫu → Array → Rectangular Array.
4. Đặt Rows = số lượng ngói dọc, Columns = 1.
5. Spacing = 120 mm (độ dày ngói).
6. Sao chép ngang (Array):
7. Chọn một cột ngói → Array → Rectangular Array.
8. Rows = 1, Columns = số ngói ngang (tùy mái).
9. Spacing = 400 mm (chiều rộng ngói), nhưng cần offset ½ chiều rộng cho lớp trên (đặt Offset = 200 mm).

4.4 Thêm Độ Dốc

• Dùng lệnh ROTATE để xoay toàn bộ nhóm ngói theo độ dốc đã tính (30‑45°). Chọn Base point là điểm gốc của mái.

4.5 Áp Dụng Hatch (Đánh Bóng Ngói)

Có thể bạn quan tâm: Cách Vẽ Người Dễ Thương: Bước Đột Phá Để Tạo Ra Những Nhân Vật Đáng Yêu Nhất

• Chọn HATCH, chọn mẫu “ANSI31” (đường nét chéo) hoặc tạo custom hatch với màu nâu.
• Áp dụng cho từng ngói hoặc cho toàn bộ nhóm nếu muốn đồng nhất.

4.6 Tạo Chi Tiết Viền Mái và Đường Thoát Nước

• Vẽ POLYLINE cho eaves, SPLINE cho đường thoát nước.
• Gắn block “Gutter” (cống thoát) nếu cần.

4.7 Ghi Chú và Đánh Dấu

• Dùng MTEXT để nhập thông số: “Độ dốc 35° – Ngói úp 40×12 cm – Khoảng cách 12 cm”.
• Đặt dimension cho các kích thước quan trọng bằng lệnh DIMLINEAR, DIMANGULAR.

4.8 Lưu và Xuất File

• Lưu dưới định dạng DWG cho chỉnh sửa tiếp theo.
• Xuất PDF hoặc DWF để chia sẻ với khách hàng, nhà thầu.

5. Mô Phỏng Ngói Úp Trong Phần Mềm 3D

5.1 SketchUp

1. Tạo một “Component” ngói: Vẽ hình chữ nhật 0.4 m x 0.12 m, kéo lên độ cao 0.03 m.
2. Áp dụng texture: Tải texture ngói úp (nâu đỏ) từ thư viện hoặc tạo bằng Paint Bucket → Texture → Import.
3. Sử dụng “Follow Me”: Vẽ đường viền mái, sau đó dùng Follow Me để kéo ngói dọc theo đường viền, tạo lớp ngói tự động.
4. Cài đặt độ dốc: Chọn Rotate → nhập góc 35° → xoay toàn bộ nhóm ngói.
5. Thêm “Edge Softening” để làm mềm các góc, tạo cảm giác thực tế.

5.2 Revit

1. Mở “Roof” → “Roof by Footprint”.
2. Chọn “Roof Type” → tạo mới “Ngói úp” → thiết lập Thickness = 0.03 m, Slope = 35°.
3. Chọn “Material” → tạo vật liệu “Ngói Úp” → gán texture nâu đỏ, thiết lập Reflectivity thấp.
4. Thêm “Overhang” và “Eave” cho viền mái.
5. Kiểm tra 3D View: Mái sẽ tự động lắp lớp ngói dựa trên thông số.

5.3 3ds Max

1. Tạo “Box”: Đặt kích thước 0.4 m x 0.12 m x 0.03 m.
2. Tạo “Material”: Sử dụng Standard material, gán Diffuse màu nâu đỏ, Bump map với texture gợn.
3. Sử dụng “Array”: Đặt Count và Spacing tương tự như trong AutoCAD.
4. Sử dụng “Clone” → “Instance” để giảm tải máy.
5. Render: Thiết lập ánh sáng “Sun” và “HDRI” để hiển thị chi tiết ngói úp.

6. Mẹo Và Lưu Ý Khi Vẽ Ngói Úp

Mẹo	Mô tả
Độ dốc chính xác	Nếu độ dốc quá thấp, ngói có thể trượt; quá cao sẽ giảm diện tích sử dụng.
Khoảng cách chồng ngói	Đảm bảo mỗi ngói chồng lên một nửa ngói dưới để tránh rò rỉ.
Sử dụng layer riêng	Khi vẽ trên CAD, tạo layer “Ngói” riêng để dễ chỉnh sửa.
Texture thực tế	Khi render 3D, dùng texture có độ phân giải ≥ 2 K để tránh mờ.
Kiểm tra giao cắt	Đảm bảo các ngói không cắt nhau sai vị trí, gây lỗi trong mô phỏng.
Thêm “Joint”	Vẽ các đường nối (joint) nhẹ để mô phỏng lớp keo hoặc gạch.
Tối ưu hoá file	Khi có hàng nghìn ngói, dùng “Instance” thay vì “Copy” để giảm kích thước file.
Kiểm tra thi công thực tế	Đối chiếu bản vẽ với quy trình thi công để tránh sai lệch.

7. Thực Hành: Ví Dụ Mẫu Vẽ Ngói Úp Cho Một Ngôi Nhà 2 Tầng

Có thể bạn quan tâm: Cách Vẽ Người Đạt Trâu: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

7.1 Thông Số Dự Án

• Kích thước mái: 8 m (dài) x 6 m (rộng).
• Độ dốc: 38°.
• Kích thước ngói: 400 mm x 120 mm x 30 mm.
• Khoảng cách chồng: 60 mm (bên dưới) – 40 mm (bên trên).

7.2 Vẽ Tay

1. Kẻ khung mái: Vẽ hình chữ nhật 8 m x 6 m.
2. Đánh dấu độ dốc: Dùng thước đo góc 38°, vẽ các đường dốc.
3. Tạo lưới ngói: Với spacing 120 mm dọc, 400 mm ngang, vẽ các ô.
4. Chồng lớp: Dịch chuyển mỗi lớp lên 60 mm, tạo dạng “đáy chồng”.
5. Tô màu: Màu nâu đỏ cho úp, nâu sẫm cho phần trên.
6. Thêm viền eaves: Vẽ đường viền 0.2 m dày xung quanh.

7.3 Vẽ CAD

1. LAYER: Mái_Ngói (color: yellow)
2. RECTANGLE 0,0 8000,6000 ; khung mái (mm)
3. ROTATE 0,0 38 ; độ dốc
4. RECTANGLE 0,0 400,120 ; ngói mẫu
5. ARRAY ROWS=50 COLUMNS=20 SPACING 120,400
6. OFFSET 200,0 (đối với lớp trên)
7. HATCH ANTIQUE 30% NÂU
8. TEXT "Độ dốc 38°, Ngói 40x12x3cm"

7.4 Mô Phỏng SketchUp

• Tạo component “Ngói_40x12”.
• Dùng “Follow Me” trên đường viền mái, nhập góc 38°.
• Áp dụng texture “brick_red.jpg”.
• Render với “V-Ray” để xem chi tiết.

Kết Luận

Việc vẽ ngói úp nóc không chỉ là một công việc kỹ thuật mà còn là nghệ thuật tái hiện nét truyền thống trong kiến trúc hiện đại. Từ bản vẽ tay cho đến phần mềm CAD và 3D, mỗi công cụ đều có ưu điểm riêng, giúp bạn thể hiện chi tiết, độ chính xác và thẩm mỹ một cách tối ưu.

Những bước cơ bản đã được trình bày ở trên – từ kiến thức nền tảng, chuẩn bị vật liệu, quy trình vẽ tay, kỹ thuật vẽ AutoCAD, tới mô phỏng 3D – sẽ là kim chỉ nam cho các kiến trúc sư, nhà thiết kế và cả những người yêu thích DIY muốn tự tay tạo ra những mái ngói úp đẹp mắt, bền vững.

Hãy thực hành, thử nghiệm và không ngừng cải tiến. Khi bạn nắm vững các nguyên tắc và công cụ, mỗi mái ngói úp bạn thiết kế sẽ trở thành một tác phẩm nghệ thuật, góp phần bảo tồn và phát huy giá trị văn hoá kiến trúc Việt Nam trong thời đại mới.

Chúc bạn thành công!
