Cách Vẽ Ngược Mạch Điện: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Có thể bạn quan tâm: Cách Vẽ Người Đáng Yêu: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Giới thiệu chung về vẽ ngược mạch điện

Vẽ ngược mạch điện (còn gọi là reverse engineering circuit) là quá trình phân tích, tái tạo lại sơ đồ mạch điện dựa trên một mạch đã có sẵn, thường là một bo mạch in (PCB) hoặc một thiết bị điện tử. Mục đích của việc này có thể đa dạng:
– Hiểu rõ cách hoạt động của một thiết bị để nghiên cứu, học hỏi hoặc cải tiến.
– Sửa chữa, bảo trì các thiết bị lỗi mà không có tài liệu thiết kế gốc.
– Tái sử dụng các thành phần, mô-đun đã có cho các dự án mới.
– Kiểm tra bảo mật, phát hiện lỗ hổng hoặc vi phạm bản quyền.

Trong bài viết này, chúng ta sẽ đi sâu vào quy trình vẽ ngược mạch điện, từ việc chuẩn bị công cụ, thu thập thông tin, xác định các thành phần, tới việc tạo sơ đồ mạch bằng phần mềm. Đồng thời, chúng ta sẽ chia sẻ một số mẹo, kỹ thuật và lưu ý quan trọng giúp quá trình này trở nên hiệu quả và ít rủi ro hơn.

2. Chuẩn bị công cụ và môi trường làm việc

2.1. Dụng cụ cầm tay

Dụng cụ	Mô tả	Lưu ý sử dụng
Kính lúp (magnifier)	Tăng độ phóng đại để quan sát các đường mạch và chân IC nhỏ.	Chọn loại có độ phóng 10x – 30x, có đèn LED tích hợp sẽ tốt hơn.
Đèn LED chiếu sáng	Cung cấp ánh sáng đồng đều, giảm bóng tối trên PCB.	Đèn có độ sáng điều chỉnh được để tránh phản chiếu.
Bút vẽ, bút dạ	Ghi chú, đánh dấu các điểm quan trọng trên PCB.	Sử dụng bút không dẫn điện, dễ tẩy.
Thước kẻ, compa	Đo kích thước, khoảng cách giữa các linh kiện.	Đảm bảo độ chính xác 0.1mm.
Kìm nhíp (tweezers)	Cầm và di chuyển các linh kiện nhỏ.	Chọn loại nhíp có đầu mỏng, không dính.
Máy đo đa năng (multimeter)	Kiểm tra điện trở, điện áp, dòng điện, tính liên tục.	Đảm bảo máy còn hiệu chuẩn.
Oscilloscope (nếu có)	Quan sát dạng sóng, tín hiệu thời gian thực.	Dùng để xác định tần số, pha, độ trễ.
Thiết bị chụp ảnh (camera, smartphone)	Ghi lại hình ảnh PCB để tham khảo.	Đảm bảo độ nét cao, ánh sáng đủ.

2.2. Phần mềm hỗ trợ

Phần mềm	Chức năng	Ghi chú
KiCad	Công cụ thiết kế mạch mở, tạo sơ đồ và PCB.	Miễn phí, cộng đồng hỗ trợ mạnh.
Altium Designer	Phần mềm chuyên nghiệp, hỗ trợ reverse engineering.	Có bản trial, chi phí cao.
Eagle	Dễ học, tích hợp thư viện linh kiện.	Phiên bản miễn phí cho dự án nhỏ.
Fritzing	Thân thiện với người mới, hỗ trợ vẽ mạch nhanh.	Thích hợp cho prototyping.
PCB Inspector / Gerber Viewer	Xem file Gerber, xác định lớp mạch.	Dùng để so sánh với bản gốc.
LTspice	Mô phỏng mạch, kiểm tra tính đúng đắn.	Miễn phí, mạnh cho mạch analog.
Falstad Circuit Simulator	Mô phỏng trực tuyến, nhanh chóng.	Thích hợp cho kiểm tra nhanh.

2.3. Không gian làm việc

Có thể bạn quan tâm: Cách Vẽ Người Đứng Hát: Hướng Dẫn Từng Bước Để Tạo Nên Bức Tranh Đầy Cảm Xúc

• Bàn làm việc sạch sẽ, không có tĩnh điện: Tĩnh điện có thể làm hỏng linh kiện nhạy cảm.
• Môi trường đủ ánh sáng: Đèn LED chiếu sáng và kính lúp giúp giảm mắt mỏi.
• Thảm chống tĩnh điện (ESD mat): Đặt PCB và dụng cụ lên thảm này để tránh gây hỏng.
• Găng tay không dẫn điện: Bảo vệ linh kiện khi cần di chuyển.

3. Các bước thực hiện vẽ ngược mạch điện

3.1. Thu thập thông tin ban đầu

1. Xác định nguồn gốc PCB: Thông tin trên bo mạch (logo, mã sản phẩm, ngày sản xuất) có thể giúp tìm tài liệu kỹ thuật.
2. Tìm tài liệu: Tra cứu datasheet, schematic, service manual trên internet, diễn đàn, hoặc nhà sản xuất. Đôi khi tài liệu có sẵn sẽ giảm đáng kể công sức.
3. Chụp ảnh toàn bộ PCB: Cần ít nhất 2 góc (trên và dưới) và ảnh chi tiết các khu vực quan trọng (các IC, connector, khu vực có dải mạch dày).

3.2. Phân tích vật lý PCB

3.2.1. Xác định lớp mạch

• PCB đa lớp thường có 2, 4, 6 hoặc hơn. Đối với PCB 2 lớp, các đường mạch và pad có thể nhìn thấy. Đối với đa lớp, cần dùng X‑ray (nếu có) hoặc công cụ phá lớp (cắt lớp) để xem các lớp bên trong.
• Màu sắc và chất liệu: Mạch thường xanh (FR‑4) nhưng cũng có các màu khác. Đánh dấu các lớp bằng màu (ví dụ: màu vàng cho lớp điện nguồn).

3.2.2. Đánh dấu các thành phần

• IC (Integrated Circuit): Ghi lại mã part number (ví dụ: ATmega328P, LM7805). Đọc datasheet để biết chân chức năng.
• Passive components: Resistor, capacitor, inductors. Đánh dấu giá trị (có thể đọc từ dải màu hoặc mã số).
• Connectors: Xác định loại và vị trí (USB, RJ45, pin header).
• Special components: Crystal, ferrite bead, MOSFET, relay.

3.2.3. Đo đạc và xác nhận

• Đo điện trở giữa các pad: Dùng multimeter để xác định nối tiếp, kiểm tra các đường nối ngắn mạch (short).
• Kiểm tra continuity: Đảm bảo không có đường nối bất thường.
• Đo điện áp (nếu mạch hoạt động): Xác định nguồn cung cấp, các rail điện (VCC, GND, VCCIO).

3.3. Xây dựng sơ đồ mạch (schematic)

3.3.1. Lập danh sách linh kiện (BOM)

• Tạo bảng gồm: Reference Designator (R1, C2, U3…), Part Number, Value, Package, Footprint.
• Đối với các IC không có datasheet, có thể cần reverse‑engineer pinout bằng cách đo continuity tới các linh kiện xung quanh.

3.3.2. Vẽ các khối chức năng

• Power Supply: Đầu vào (VIN), regulator (linear, switching), filter (capacitor).
• Signal Processing: Amplifier, filter, ADC/DAC, MCU.
• Communication: UART, SPI, I2C, USB, Ethernet.
• Output: Relay, MOSFET driver, LED, speaker.

3.3.3. Kết nối các thành phần

• Sử dụng net names (đặt tên mạng) để dễ quản lý (VD: VCC_3V3, GND, UART_TX).
• Kiểm tra lại: Đảm bảo mỗi net có đúng các điểm kết nối, không có “dangling wires”.

3.3.4. Kiểm tra tính logic

• Mô phỏng: Nhập sơ đồ vào LTspice hoặc KiCad’s simulation để kiểm tra hoạt động (điện áp, dòng, tần số).
• So sánh: Đối chiếu kết quả mô phỏng với đo thực tế trên PCB.

3.4. Tạo layout PCB (nếu cần)

Nếu mục tiêu là tái tạo PCB mới:
1. Import schematic vào công cụ PCB layout (KiCad PCBNew, Altium).
2. Đặt footprint cho từng linh kiện dựa trên BOM.
3. Routing: Kết nối các pad theo net, tuân thủ quy tắc thiết kế (clearance, width).
4. Design Rule Check (DRC): Kiểm tra lỗi thiết kế.
5. Xuất file Gerber: Để gửi cho nhà sản xuất PCB.

3.5. Tài liệu hoá và chia sẻ

Có thể bạn quan tâm: Cách Vẽ Người Đẹp Ngẫu Nhiên: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Báo cáo: Ghi lại toàn bộ quá trình, bao gồm hình ảnh, đo đạc, sơ đồ, và các khó khăn gặp phải.
• Lưu trữ: Đặt tên file rõ ràng (project_name_reveng_v1.pdf).
• Chia sẻ: Đăng lên diễn đàn, GitHub hoặc các cộng đồng để nhận phản hồi và cải tiến.

4. Kỹ thuật nâng cao trong vẽ ngược mạch

4.1. Phân tích IC không có datasheet

• Pin‑out extraction: Dùng multimeter để đo continuity giữa các chân IC và các linh kiện xung quanh.
• Functional testing: Cung cấp nguồn và đo tín hiệu trên các chân để suy ra chức năng (ví dụ: chân PWM, ADC, hoặc I²C).
• Sử dụng logic analyzer: Giám sát giao tiếp I²C/SPI/UART, xác định địa chỉ, tốc độ truyền.

4.2. X‑ray và CT scan PCB

• Đối với PCB đa lớp, X‑ray giúp xem các lớp ẩn mà không cần phá hủy.
• CT scan (Computed Tomography) cho phép tạo mô hình 3‑D của PCB, rất hữu ích trong việc xác định đường dẫn nội bộ và vị trí vias.

4.3. Phân tích firmware (firmware reverse)

• Nếu mạch chứa microcontroller có firmware, việc dump firmware (sử dụng JTAG, SWD, hoặc ISP) và phân tích bằng IDA Pro, Ghidra sẽ giúp hiểu sâu hơn về chức năng.
• Kết hợp phân tích firmware với sơ đồ mạch để xác định các register map, pin assignment, và peripheral configuration.

4.4. Tự động hoá quá trình

• KiCad’s “Import Gerber”: Nhập file Gerber và tự động tạo sơ đồ mạch (công cụ còn đang phát triển).
• Scripting: Sử dụng Python + KiCad’s pcbnew module để tự động sinh netlist dựa trên dữ liệu đo.

5. Các lưu ý quan trọng khi thực hiện vẽ ngược

1. Tuân thủ pháp luật: Một số quốc gia có quy định nghiêm ngặt về reverse engineering, đặc biệt với thiết bị có bản quyền. Luôn kiểm tra luật địa phương.
2. Không gây hỏng hóc: Khi đo trên mạch đang hoạt động, tránh gây ngắn mạch hoặc quá tải linh kiện.
3. Bảo mật thông tin: Nếu mạch chứa dữ liệu nhạy cảm, đảm bảo không rò rỉ thông tin khi chia sẻ.
4. Sự an toàn cá nhân: Đối với mạch có điện áp cao (AC, DC > 50V), luôn dùng thiết bị bảo hộ, ngắt nguồn trước khi đo.
5. Lưu trữ dữ liệu: Sao lưu thường xuyên các file thiết kế và ảnh chụp để tránh mất mát.

6. Ví dụ thực tế: Vẽ ngược một bộ nguồn 5V DC

Có thể bạn quan tâm: Cách Vẽ Người Đánh Đàn: Hướng Dẫn Từng Bước Để Tạo Nên Bức Tranh Sống Động Và Đầy Cảm Xúc

6.1. Mô tả sơ bộ

• Bo mạch: 2‑layer, kích thước 50 mm × 30 mm.
• Đầu vào: 12 V DC, jack DC.
• Điều chỉnh: Linear regulator LM7805, các tụ lọc 100 µF và 0.1 µF.

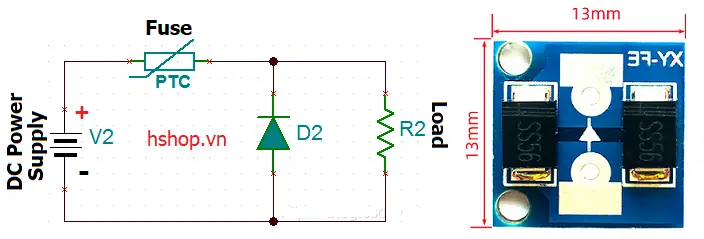

• Output: 5 V, dòng tối đa 1 A, các cổng bảo vệ (polyfuse 1 A).

6.2. Các bước thực hiện

1. Chụp ảnh: 2 ảnh (trên, dưới), zoom vào regulator và tụ.
2. Xác định linh kiện: LM7805 (U1), C1 100 µF (D1), C2 0.1 µF (D2), R1 10 Ω (R1), polyfuse F1.
3. Đo continuity: Kiểm tra nối giữa VIN, VOUT, GND. Xác định đường nối ngắn.
4. Vẽ schematic trong KiCad:
5. Thêm LM7805 component, nối VIN (12 V) -> IN, VOUT -> 5 V, GND -> GND.
6. Nối C1 và C2 song song ở IN và OUT.
7. Thêm polyfuse F1 ở đường VIN.
8. Kiểm tra: Sử dụng LTspice mô phỏng, xác nhận điện áp output ổn định 5 V khi tải 0.5 A và 1 A.

6.3. Kết quả cuối cùng

• Schematic: Đã hoàn chỉnh, đặt tên net (VIN, VOUT, GND).
• BOM: Liệt kê chi tiết linh kiện, nhà sản xuất, mã.
• Layout (nếu muốn tái tạo): Đặt các footprint, routing, DRC sạch.

7. Tổng kết

Vẽ ngược mạch điện không chỉ là một kỹ năng quan trọng trong lĩnh vực điện tử mà còn là cầu nối giữa lý thuyết và thực tiễn. Bằng cách chuẩn bị đầy đủ công cụ, tuân thủ quy trình chi tiết từ thu thập thông tin, phân tích vật lý, đo đạc, tới việc tạo sơ đồ mạch và layout, chúng ta có thể tái tạo lại bất kỳ mạch nào một cách chính xác và an toàn. Đối với những mạch phức tạp hơn, việc áp dụng các kỹ thuật nâng cao như X‑ray, phân tích firmware và tự động hoá sẽ giúp giảm thiểu thời gian và công sức. Cuối cùng, luôn nhớ tuân thủ pháp luật, bảo vệ an toàn cá nhân và tài sản, đồng thời chia sẻ kiến thức để cộng đồng cùng phát triển.

Hy vọng bài viết này đã cung cấp cho bạn một hướng dẫn toàn diện, chi tiết và thực tiễn để thực hiện cách vẽ ngược mạch điện một cách chuyên nghiệp. Chúc bạn thành công trong các dự án của mình!
