1. Giới thiệu chung về nơron và tầm quan trọng của việc vẽ nơron

Trong lĩnh vực trí tuệ nhân tạo (AI) và học sâu (deep learning), nơron (neuron) là thành phần cơ bản nhất của mạng nơron nhân tạo (Artificial Neural Network – ANN). Việc hiểu và có khả năng vẽ nơron không chỉ giúp người học nắm bắt được cấu trúc và nguyên lý hoạt động của mô hình mà còn là công cụ hữu ích trong việc trình bày, báo cáo, và giảng dạy.

Bài viết này sẽ cung cấp một hướng dẫn chi tiết, từ những kiến thức nền tảng về nơron, cách vẽ nơron bằng tay, tới việc sử dụng các công cụ phần mềm (PowerPoint, LaTeX, Python/Matplotlib, và các công cụ vẽ đồ họa trực tuyến) để tạo ra các biểu đồ nơron chuyên nghiệp. Ngoài ra, chúng ta sẽ khám phá các biến thể của nơron (nơron sigmoid, ReLU, LSTM, GRU…) và cách thể hiện chúng một cách trực quan.

Mục tiêu: Sau khi đọc xong bài viết, bạn sẽ có thể:
– Hiểu rõ cấu trúc của một nơron đơn giản và các thành phần chính.
– Vẽ nơron bằng tay một cách chuẩn xác.
– Sử dụng ít nhất một công cụ phần mềm để tạo biểu đồ nơron.
– Biểu diễn các loại nơron đặc biệt trong các mô hình hiện đại.

Có thể bạn quan tâm: Cách Vẽ Nhanh: Bí Quyết, Kỹ Thuật Và Bước Đệm Để Tạo Ra Những Bức Tranh Ấn Tượng Trong Thời Gian Hạn Chế

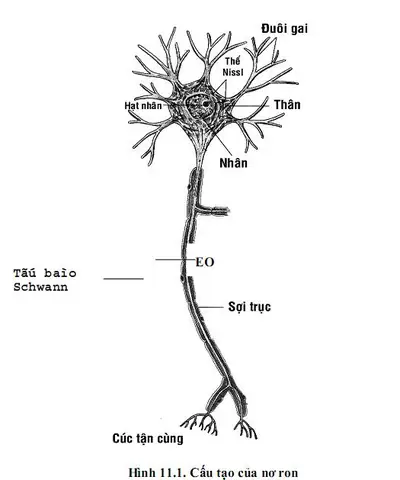

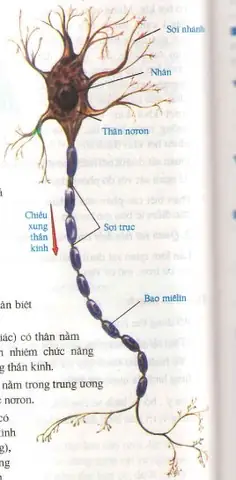

2. Kiến thức nền tảng: Cấu trúc của một nơron

2.1. Các thành phần cơ bản

Một nơron nhân tạo thường bao gồm các thành phần sau:

Thành phần	Vai trò	Mô tả khi vẽ
Input (đầu vào)	Nhận dữ liệu từ các nơron hoặc dữ liệu gốc	Thường biểu diễn bằng các mũi tên hoặc vòng tròn nhỏ ở phía bên trái.
Weight (trọng số)	Nhân với giá trị đầu vào, thể hiện mức độ quan trọng	Ghi nhãn trên mỗi mũi tên (w₁, w₂, …).
Bias (độ lệch)	Giúp mô hình linh hoạt hơn, không phụ thuộc hoàn toàn vào đầu vào	Thường là một vòng tròn riêng biệt, gắn vào nơron.
Summation (tổng hợp)	Tổng hợp các giá trị đã nhân trọng số và bias	Được biểu diễn bằng một dấu cộng (∑) hoặc một vòng tròn lớn.
Activation Function (hàm kích hoạt)	Xác định đầu ra phi tuyến	Thường là một biểu tượng hàm (σ, ReLU, tanh…) nằm sau nơron.
Output (đầu ra)	Kết quả truyền sang nơron tiếp theo hoặc lớp cuối	Được vẽ bằng mũi tên ra bên phải.

2.2. Công thức toán học cơ bản

Với một nơron có (n) đầu vào, công thức tính đầu ra (y) như sau:

z = \sum_{i=1}^{n} w_i x_i + b

y = \phi(z)

Trong đó:
– (x_i) là giá trị đầu vào,
– (w_i) là trọng số tương ứng,
– (b) là bias,
– (\phi) là hàm kích hoạt (ví dụ: sigmoid, ReLU).

Hiểu công thức này sẽ giúp bạn đặt nhãn chính xác trên các mũi tên khi vẽ nơron.

3. Cách vẽ nơron bằng tay

3.1. Chuẩn bị dụng cụ

• Giấy trắng hoặc sổ tay: Đảm bảo bề mặt phẳng, không bị nhăn.
• Bút chì: Dùng để phác thảo, dễ chỉnh sửa.
• Bút mực (pen): Đánh dấu các thành phần quan trọng.
• Thước kẻ: Giúp các đường thẳng, mũi tên đồng đều.
• Bảng màu (tùy chọn): Nếu muốn phân biệt các lớp hoặc hàm kích hoạt bằng màu.

3.2. Các bước vẽ chi tiết

Bước 1: Vẽ các đầu vào

1. Vẽ 3–5 vòng tròn nhỏ (hoặc hình elip) ở phía trái, cách nhau đều nhau.
2. Gắn nhãn (x_1, x_2, \dots, x_n) bên dưới mỗi vòng tròn.
3. Nếu có bias, vẽ một vòng tròn riêng biệt và đặt nhãn (b).

Bước 2: Vẽ mũi tên trọng số

1. Từ mỗi vòng tròn đầu vào, kẻ một đường thẳng tới vị trí trung tâm của nơron (sẽ vẽ ở bước 3).
2. Đánh dấu mũi tên ở đầu cuối (đi hướng sang nơron).
3. Ghi nhãn trọng số (w_1, w_2, \dots, w_n) ngay trên hoặc gần mũi tên.

Bước 3: Vẽ nơron (hệ thống tổng hợp)

1. Vẽ một vòng tròn lớn (hoặc hình oval) ở giữa, làm “cái nơron”.
2. Bên trong vòng tròn, viết ký hiệu tổng hợp (\Sigma) hoặc chỉ để trống nếu muốn đơn giản.
3. Nếu muốn chi tiết, vẽ một dấu cộng (+) ở giữa để biểu thị quá trình cộng.

Bước 4: Vẽ hàm kích hoạt

1. Ở phía bên phải của vòng tròn nơron, vẽ một hình chữ nhật hoặc một vòng tròn phụ (tùy thuộc vào phong cách).
2. Bên trong, ghi ký hiệu hàm kích hoạt, ví dụ: (\sigma) (sigmoid), (\text{ReLU}), (\tanh).
3. Nối nơron với hàm kích hoạt bằng một mũi tên ngắn.

Bước 5: Vẽ đầu ra

1. Từ hàm kích hoạt, vẽ một mũi tên ra phía bên phải.
2. Đánh dấu đầu ra (y) ở cuối mũi tên.

Bước 6: Hoàn thiện

1. Kiểm tra lại các nhãn, đảm bảo không có lỗi chính tả.
2. Nếu muốn, tô màu các thành phần:
3. Đầu vào: màu xanh nhạt.
4. Trọng số: màu đen.
5. Nơron: màu cam.
6. Hàm kích hoạt: màu tím.
7. Đầu ra: màu đỏ.

3.3. Một số lưu ý khi vẽ

• Độ cân bằng: Đảm bảo các đầu vào và đầu ra cách nhau đều nhau để biểu đồ trông gọn gàng.
• Ký hiệu chuẩn: Sử dụng ký hiệu chuẩn như (\Sigma), (\phi) để người xem dễ hiểu.
• Ghi chú: Thêm chú thích ngắn gọn nếu biểu đồ được sử dụng trong báo cáo hoặc bài giảng.

4. Vẽ nơron bằng phần mềm: Các công cụ phổ biến

Có thể bạn quan tâm: Cách Vẽ Nét: Bí Quyết Từ Cơ Bản Đến Nâng Cao Cho Người Mới Bắt Đầu

4.1. PowerPoint / Google Slides

1. Chèn hình dạng: Dùng “Oval” để vẽ các vòng tròn đầu vào và nơron.
2. Thêm mũi tên: Chọn “Line” → “Arrow”.
3. Nhập ký hiệu: Dùng “Text Box” để viết (x_i), (w_i), (\Sigma), (\sigma)…
4. Sắp xếp: Dùng “Align” → “Distribute Horizontally/Vertically”.
5. Màu sắc: Đặt “Fill” và “Line Color” cho từng thành phần.

Ưu điểm: Giao diện thân thiện, dễ chia sẻ.
Nhược điểm: Không tối ưu cho biểu đồ phức tạp, khó tự động hoá.

4.2. LaTeX + TikZ

TikZ là gói đồ họa mạnh mẽ trong LaTeX, cho phép tạo các biểu đồ nơron chất lượng cao. Dưới đây là mẫu mã cơ bản:

\documentclasstikz,border=10pt{standalone}
\usepackage{amsmath}
\begin{document}
\begin{tikzpicture}scale=1.2, node distance=1.5cm % Input nodes \foreach \i/\name in {1/x_1,2/x_2,3/x_3} \nodecircle,draw,inner sep=2pt (I\i) at (0,-\i) {$\name$}; % Bias node \nodecircle,draw,inner sep=2pt (B) at (0,-4) {$b$}; % Neuron \nodedraw, circle, minimum size=1.2cm (N) at (3,-2) {$\Sigma$}; % Activation \nodedraw, rectangle, minimum width=1cm, minimum height=0.6cm (A) at (5,-2) {$\sigma$}; % Output \noderight=1.5cm of A (O) {$y$}; % Connections \foreach \i in {1,2,3} \draw-> (I\i) -- nodeabove {$w_{\i}$} (N); \draw-> (B) -- nodeabove {$b$} (N); \draw-> (N) -- (A); \draw-> (A) -- (O);
\end{tikzpicture}
\end{document}

Kết quả sẽ là một biểu đồ nơron sạch sẽ, có thể tùy chỉnh kích thước, màu sắc và nhãn.

Ưu điểm: Độ chính xác cao, thích hợp cho tài liệu học thuật.
Nhược điểm: Đòi hỏi kiến thức LaTeX, không thân thiện với người mới.

4.3. Python + Matplotlib

Sử dụng thư viện matplotlib và networkx để vẽ nơron:

import matplotlib.pyplot as plt
import networkx as nx G = nx.DiGraph() # Thêm node
inputs = 'x1','x2','x3','b'
for i, node in enumerate(inputs): G.add_node(node, pos=(0, -i)) G.add_node('Σ', pos=(2, -1.5))
G.add_node('σ', pos=(4, -1.5))
G.add_node('y', pos=(6, -1.5)) # Thêm cạnh với trọng số
edges = ('x1','Σ', 'w1'), ('x2','Σ','w2'), ('x3','Σ','w3'), ('b','Σ','b')
for u,v,w in edges: G.add_edge(u, v, weight=w) G.add_edge('Σ','σ')
G.add_edge('σ','y') pos = nx.get_node_attributes(G, 'pos')
nx.draw_networkx_nodes(G, pos, node_size=1500, node_color='lightblue')
nx.draw_networkx_labels(G, pos, font_size=12) # Vẽ mũi tên
nx.draw_networkx_edges(G, pos, arrows=True, arrowstyle='->', connectionstyle='arc3,rad=0.1')
# Thêm nhãn trọng số
edge_labels = nx.get_edge_attributes(G,'weight')
nx.draw_networkx_edge_labels(G, pos, edge_labels=edge_labels, font_color='red')
plt.axis('off')
plt.show()

Kết quả là một sơ đồ nơron có thể tùy chỉnh màu sắc và vị trí một cách linh hoạt.

Ưu điểm: Tự động hoá, dễ tích hợp vào notebooks.
Nhược điểm: Cần lập trình, không phù hợp cho người không có nền tảng Python.

4.4. Công cụ trực tuyến (draw.io, Lucidchart)

• draw.io: Miễn phí, hỗ trợ kéo thả các hình dạng, cho phép lưu dưới dạng PNG, SVG, hoặc nhúng vào Google Docs.
• Lucidchart: Giao diện hiện đại, có các template sẵn có cho mạng nơron, nhưng giới hạn tính năng trong phiên bản miễn phí.

Cách thực hiện (draw.io):
1. Chọn “Ellipse” để tạo các vòng tròn đầu vào.
2. Dùng “Connector” để tạo mũi tên, sau đó nhấn đôi vào đường để thêm nhãn trọng số.
3. Thêm “Rectangle” cho hàm kích hoạt, viết ký hiệu bên trong.
4. Xuất file dưới dạng PDF hoặc PNG để chèn vào tài liệu.

5. Vẽ các loại nơron đặc biệt

5.1. Nơron sigmoid và ReLU

Có thể bạn quan tâm: Cách Vẽ Ninjago: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao Cho Người Mới Bắt Đầu

• Sigmoid: Thường biểu diễn bằng ký hiệu (\sigma(z) = \frac{1}{1+e^{-z}}). Khi vẽ, có thể đặt ký hiệu (\sigma) trong hình chữ nhật hàm kích hoạt.
• ReLU: Đặt ký hiệu “ReLU” hoặc “max(0, z)”. Đôi khi dùng hình tam giác chỉ lên để gợi ý tính chất “bật” khi đầu vào dương.

5.2. Nơron LSTM (Long Short‑Term Memory)

LSTM bao gồm ba “cổng” (gate): input gate, forget gate, và output gate. Khi vẽ:

1. Vẽ một hình chữ nhật lớn đại diện cho cell state (C).
2. Vẽ ba vòng tròn nhỏ (gate) ở phía trái, mỗi vòng tròn có biểu tượng:
3. (\sigma_i) (input),
4. (\sigma_f) (forget),
5. (\sigma_o) (output).
6. Nối các cổng tới cell state bằng mũi tên, và thêm hàm kích hoạt tanh ở phía trên và dưới cell state.
7. Đầu ra của LSTM là (h_t = \sigma_o \odot \tanh(C_t)).

5.3. Nơron GRU (Gated Recurrent Unit)

GRU có hai cổng: reset gate và update gate. Biểu đồ:

• Hai vòng tròn gate ((\sigma_r), (\sigma_z)) ở trái.
• Một nút cộng (∑) để kết hợp thông tin.
• Hàm kích hoạt tanh cho candidate hidden state (\tilde{h}_t).
• Đầu ra là (h_t = (1 – \sigma_z) \odot h_{t-1} + \sigma_z \odot \tilde{h}_t).

5.4. Convolutional Neuron (nơron tích chập)

Trong mạng CNN, nơron không nhận đầu vào từng giá trị mà là kernel (bộ lọc). Khi vẽ:

1. Vẽ một hình vuông (kernel) với kích thước (k \times k).
2. Đánh dấu các trọng số (w_{i,j}) bên trong.
3. Dùng mũi tên để chỉ ra rằng kernel di chuyển qua toàn bộ ảnh đầu vào.
4. Sau kernel, vẽ hàm kích hoạt (ReLU) và cuối cùng là một nút “feature map”.

6. Thực hành: Tạo một mạng nơron đa lớp (MLP) đầy đủ

6.1. Thiết kế kiến trúc

• Input layer: 4 neuron (x₁, x₂, x₃, x₄).
• Hidden layer 1: 5 neuron, hàm kích hoạt ReLU.
• Hidden layer 2: 3 neuron, hàm kích hoạt Sigmoid.
• Output layer: 2 neuron, hàm kích hoạt Softmax.

6.2. Vẽ bằng PowerPoint (bước nhanh)

1. Tạo nhóm đầu vào: Vẽ 4 vòng tròn, gán nhãn.
2. Tạo nhóm ẩn 1: Vẽ 5 vòng tròn, sắp xếp thành hàng ngang, đặt nhãn “ReLU”.
3. Kết nối: Dùng “Connector” để nối mỗi đầu vào tới mọi nơron trong hidden layer 1, thêm nhãn trọng số (w_{ij}).
4. Lặp lại cho hidden layer 2: Vẽ 3 vòng tròn, đặt “Sigmoid”.
5. Kết nối: Từ hidden layer 1 tới hidden layer 2, tương tự.
6. Output: Vẽ 2 vòng tròn, đặt “Softmax”.
7. Màu sắc: Đầu vào – xanh; hidden1 – cam; hidden2 – tím; output – đỏ.

6.3. Vẽ bằng LaTeX (TikZ) – Mẫu mã ngắn gọn

\begin{tikzpicture}x=1.5cm, y=1.2cm % Input layer \foreach \i in {1,2,3,4} \nodecircle,draw,inner sep=2pt (I\i) at (0,-\i) {$x_{\i}$}; % Hidden layer 1 (5 neurons) \foreach \i in {1,...,5} \nodecircle,draw,inner sep=2pt (H1\i) at (2,-\i) {}; % Hidden layer 2 (3 neurons) \foreach \i in {1,...,3} \nodecircle,draw,inner sep=2pt (H2\i) at (4,-\i-0.5) {}; % Output layer (2 neurons) \foreach \i in {1,2} \nodecircle,draw,inner sep=2pt (O\i) at (6,-\i-1) {}; % Connections Input → H1 \foreach \i in {1,2,3,4} \foreach \j in {1,...,5} \draw-> (I\i) -- nodeabove,sloped,scale=0.6 {$w_{\i\j}$} (H1\j); % Connections H1 → H2 \foreach \i in {1,...,5} \foreach \j in {1,...,3} \draw-> (H1\i) -- nodeabove,sloped,scale=0.6 {$w_{\i\j}'$} (H2\j); % Connections H2 → O \foreach \i in {1,...,3} \foreach \j in {1,2} \draw-> (H2\i) -- nodeabove,sloped,scale=0.6 {$w_{\i\j}''$} (O\j); % Activation labels \nodeabove at (2,0) {ReLU}; \nodeabove at (4,0) {Sigmoid}; \nodeabove at (6,0) {Softmax};
\end{tikzpicture}

6.4. Kiểm tra và tối ưu

• Độ rõ ràng: Các mũi tên không chồng lên nhau quá nhiều.
• Nhãn: Đảm bảo các trọng số có ký hiệu thống nhất (ví dụ: (w^{(1)}_{ij}) cho lớp 1).
• Màu sắc: Giúp người xem phân biệt lớp nhanh chóng.

7. Lưu ý khi sử dụng biểu đồ nơron trong tài liệu và bài thuyết trình

1. Độ phân giải: Khi xuất ra PNG, chọn ít nhất 300 dpi để tránh mờ khi phóng to.
2. Định dạng vector (SVG, PDF): Phù hợp cho báo cáo khoa học, vì không bị mất chất lượng.
3. Phông chữ: Sử dụng font chuẩn (Times New Roman, Arial) hoặc LaTeX math fonts để đồng nhất với nội dung.
4. Giải thích: Bên dưới biểu đồ, nên có một đoạn mô tả ngắn gọn (≈30‑50 từ) giải thích ý nghĩa các thành phần.
5. Bản quyền: Nếu sử dụng biểu đồ từ nguồn khác, cần trích dẫn đúng quy định.

8. Tổng kết

Việc vẽ nơron không chỉ là một kỹ năng minh hoạ mà còn là cách để bạn thấu hiểu sâu hơn cấu trúc và cơ chế hoạt động của các mô hình học sâu. Bài viết đã cung cấp:

• Kiến thức nền tảng về cấu trúc nơron.
• Hướng dẫn chi tiết vẽ nơron bằng tay, từ chuẩn bị dụng cụ tới các bước thực hiện.
• Các công cụ phần mềm phổ biến (PowerPoint, LaTeX/TikZ, Python/Matplotlib, draw.io) và mẫu mã cụ thể.
• Cách biểu diễn các loại nơron đặc biệt như sigmoid, ReLU, LSTM, GRU và nơron tích chập.
• Thực hành vẽ một mạng MLP đa lớp hoàn chỉnh.

Hãy áp dụng những kiến thức này vào công việc giảng dạy, viết báo cáo hoặc nghiên cứu của bạn. Khi biểu đồ nơron được trình bày một cách rõ ràng, chuyên nghiệp, chúng sẽ giúp truyền tải ý tưởng một cách hiệu quả và tăng tính thuyết phục cho bất kỳ dự án AI nào. Chúc bạn thành công trong việc vẽ nơron và khám phá thế giới trí tuệ nhân tạo!
