Cách Vẽ Ổ Lăn: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Giới thiệu tổng quan về ổ lăn và vai trò của việc vẽ kỹ thuật

Ổ lăn (ball bearing) là một trong những thành phần quan trọng nhất trong cơ khí, đóng vai trò giảm ma sát, truyền tải tải trọng và tăng hiệu suất hoạt động của máy móc. Việc vẽ ổ lăn một cách chính xác không chỉ giúp các kỹ sư, nhà thiết kế nhanh chóng truyền tải ý tưởng mà còn giảm thiểu sai sót trong quá trình sản xuất. Trong môi trường công nghiệp hiện đại, các bản vẽ kỹ thuật được thực hiện bằng phần mềm CAD (Computer Aided Design) như AutoCAD, SolidWorks, Inventor, hoặc CATIA. Tuy nhiên, nền tảng kiến thức vẽ tay và các nguyên tắc cơ bản vẫn là nền tảng không thể thiếu.

Bài viết dưới đây sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ việc hiểu cấu tạo của ổ lăn, lựa chọn công cụ vẽ, quy trình vẽ tay truyền thống, đến cách thực hiện bản vẽ 3D trong phần mềm CAD. Mục tiêu là giúp người đọc, dù là sinh viên kỹ thuật, kỹ sư mới vào nghề hay người yêu thích vẽ kỹ thuật, đều có thể tự tin tạo ra bản vẽ ổ lăn chuẩn xác, đáp ứng yêu cầu kỹ thuật và tiêu chuẩn quốc tế.

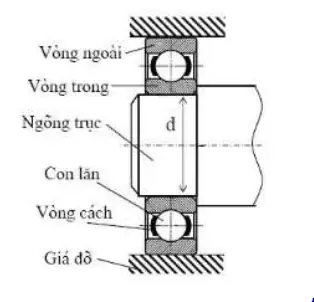

2. Cấu tạo cơ bản của ổ lăn

Để vẽ được một ổ lăn chính xác, trước hết bạn cần nắm rõ cấu tạo của nó. Một ổ lăn thông thường bao gồm các bộ phận sau:

Thành phần	Chức năng	Đặc điểm kỹ thuật
Vòng trong (inner ring)	Truyền tải lực và gắn vào trục	Có rãnh dọc quanh bề mặt trong để chứa các viên bi
Vòng ngoài (outer ring)	Gắn vào vỏ máy, chịu tải ngoài	Có rãnh dọc quanh bề mặt ngoài
Viên bi (balls)	Giảm ma sát, truyền tải lực	Thường làm bằng thép carbon hoặc gốm, có đường kính chuẩn
Khóa (cage)	Giữ các viên bi cách nhau, ngăn chúng chạm nhau	Có thể làm bằng nhựa, kim loại hoặc sợi thủy tinh
Khe (groove)	Định vị viên bi trên rãnh	Được gia công chính xác để đảm bảo độ chính xác vòng quay

2.1. Các loại ổ lăn phổ biến

1. Ổ lăn bi tròn (deep groove ball bearing): Được sử dụng rộng rãi, chịu tải radial và một phần tải axit.
2. Ổ lăn góc (angular contact ball bearing): Thiết kế để chịu tải axit lớn, thường dùng trong máy công cụ.
3. Ổ lăn trục (tapered roller bearing): Dùng cho tải trọng lớn, chịu tải axial và radial đồng thời.
4. Ổ lăn trụ (cylindrical roller bearing): Thích hợp cho tải trọng radial cao.

Việc lựa chọn loại ổ lăn sẽ ảnh hưởng đến cách vẽ và các chi tiết cần thể hiện trong bản vẽ.

3. Chuẩn bị công cụ vẽ

Có thể bạn quan tâm: Cách Vẽ Ốc Biển: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

3.1. Vẽ tay

Công cụ	Mô tả	Lưu ý sử dụng
Bút chì HB, 2B	Đánh dấu cơ bản	Độ cứng phù hợp để không làm mờ
Compas (cân)	Vẽ vòng tròn, cung	Đặt đầu kim chính xác tại tâm
Thước kẻ	Đo kích thước	Sử dụng thước kim loại để độ chính xác
Kẻ góc	Vẽ góc, đường chéo	Đảm bảo góc 90° hoặc các góc thiết kế
Bút mực (technical pen)	Hoàn thiện bản vẽ	Độ dày nét 0.5mm, 0.7mm tùy tiêu chuẩn
Giấy vẽ (A3 hoặc A2)	Nền tảng bản vẽ	Giấy có độ dày ≥ 120g/m²

3.2. Vẽ CAD

Phần mềm	Ưu điểm	Yêu cầu phần cứng
AutoCAD	Đa nền tảng, mạnh về 2D	CPU i5+, RAM 8GB, GPU hỗ trợ
SolidWorks	3D mạnh mẽ, mô phỏng	CPU i7+, RAM 16GB, GPU chuyên dụng
Inventor	Tích hợp với PLM	CPU i7+, RAM 16GB
CATIA	Dùng trong ngành ô tô, hàng không	CPU mạnh, RAM 32GB

Bạn cần cài đặt phần mềm, thiết lập chuẩn drawing sheet (sheet size, scale), và tạo template (template file) để tiết kiệm thời gian.

4. Quy trình vẽ tay ổ lăn

4.1. Bước 1: Xác định tiêu chuẩn và kích thước chuẩn

Trước khi bắt đầu vẽ, bạn cần nắm rõ tiêu chuẩn quốc tế (ISO 492, ISO 281) hoặc tiêu chuẩn quốc gia (VN‑TSC, JIS). Các tiêu chuẩn này quy định:

• Đường kính vòng trong (d)
• Đường kính vòng ngoài (D)
• Đường kính viên bi (B)
• Chiều rộng (C)
• Độ lệch rãnh (δ)

Ví dụ, một ổ lăn 6205 có kích thước:
– d = 25 mm
– D = 52 mm
– B = 10 mm
– C = 15 mm

4.2. Bước 2: Vẽ trục tọa độ và chọn tỷ lệ (scale)

Có thể bạn quan tâm: Cách Vẽ Ảnh Động: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao Cho Người Mới Bắt Đầu

• Đối với bản vẽ 2D, thường sử dụng tỷ lệ 1:1 cho các chi tiết lớn, hoặc 1:2, 1:5 cho các chi tiết nhỏ.
• Vẽ trục X và Y (hoặc các trục vuông góc) để làm tham chiếu.

4.3. Bước 3: Vẽ vòng trong và vòng ngoài

1. Vòng trong: Dùng compas vẽ hai vòng tròn đồng tâm, bán kính = d/2 và (d+2c)/2 (c = chiều rộng vòng trong). Vẽ rãnh bằng cách vẽ hai vòng tròn phụ: bán kính = (d+δ)/2 và (d-δ)/2.
2. Vòng ngoài: Tương tự, vẽ vòng tròn lớn hơn, bán kính = D/2 và (D-2c)/2. Vẽ rãnh ngoài bằng hai vòng tròn phụ: bán kính = (D-δ)/2 và (D+δ)/2.

4.4. Bước 4: Vẽ viên bi

• Xác định số viên bi (Z) dựa vào công thức tiêu chuẩn:

  Z = \frac{\pi (D + d)}{2B}

  Với 6205, Z ≈ 15 viên.

• Vẽ một viên bi làm mẫu: sử dụng compas để vẽ vòng tròn bán kính B/2.
• Dùng thước đo góc để chia vòng tròn trung tâm thành Z góc bằng nhau (360°/Z). Đánh dấu vị trí các viên bi trên rãnh trung tâm.
• Vẽ toàn bộ viên bi bằng cách sao chép mẫu qua các vị trí đã đánh dấu.

4.5. Bước 5: Vẽ khóa (cage)

• Xác định chiều rộng và độ dày của cage (thông thường khoảng 0.5B).
• Vẽ hình chữ nhật hoặc hình elip (tùy loại cage) bao quanh các viên bi, giữ khoảng cách đều đặn.
• Đánh dấu các lỗ hoặc các chi tiết gắn vào vòng trong/ngoài nếu có.

4.6. Bước 6: Ghi chú, kích thước và tiêu chuẩn

• Sử dụng ký hiệu kích thước (đường thẳng kèm mũi tên) để chỉ ra d, D, B, C, Z.
• Ghi chú tiêu chuẩn (ISO 492) và mã sản phẩm (6205).
• Đánh dấu vị trí cắt, mặt cắt (section view) nếu cần.

4.7. Bước 7: Hoàn thiện bằng bút mực

• Dùng bút mực kỹ thuật để đi nét chính (độ dày 0.5mm).
• Đánh dấu các đường ẩn (dashed) cho các chi tiết không nhìn thấy trực tiếp.
• Kiểm tra lại độ chính xác, làm sạch bản vẽ.

5. Vẽ 3D trong phần mềm CAD

5.1. Thiết lập môi trường làm việc

1. Tạo file mới: Chọn “Part” trong SolidWorks hoặc “New Part” trong Inventor.
2. Đặt đơn vị: Millimeter (mm) là chuẩn cho ổ lăn.
3. Chọn template: Sử dụng template có sẵn cho “Mechanical Components”.

5.2. Vẽ vòng trong (Inner Ring)

Có thể bạn quan tâm: Cách Vẽ Ảnh Chibi: Hướng Dẫn Từng Bước Để Tạo Những Nhân Vật Dễ Thương, Sắc Nét Và Độc Đáo

• Sketch 1: Chọn mặt phẳng Front Plane → vẽ hai vòng tròn đồng tâm (d/2 và (d+2c)/2).
• Extrude Boss/Base: Đẩy chiều sâu = C (chiều rộng vòng trong) để tạo khối trụ.
• Cut-Extrude: Vẽ rãnh bằng cách tạo sketch rãnh (hai vòng tròn phụ) và cắt vào vòng trong.

5.3. Vẽ vòng ngoài (Outer Ring)

• Lặp lại quy trình tương tự trên mặt phẳng bên (Right Plane) hoặc tạo một sketch mới.
• Đảm bảo đồng trục với vòng trong bằng cách sử dụng “Mate” (Coincident) để ghép các trục trung tâm.

5.4. Tạo viên bi (Balls)

• Sketch 2: Vẽ vòng tròn bán kính B/2 trên mặt phẳng Top Plane.
• Revolve Boss/Base: Quay vòng tròn 360° để tạo hình cầu.
• Pattern: Sử dụng “Circular Pattern” với số vòng Z và trục trung tâm (cùng với vòng trong) để sao chép viên bi.

5.5. Thiết kế khóa (Cage)

• Sketch 3: Vẽ hình chữ nhật (hoặc elip) bao quanh viên bi, độ dày = 0.5B, chiều rộng = C – B.
• Extrude Cut hoặc Extrude Boss: Tạo khối cage.
• Linear Pattern: Sao chép cage theo góc Z, hoặc dùng “Split” để tách các rãnh cage.

5.6. Áp dụng vật liệu và tính toán

• Material: Gán vật liệu (ví dụ: 100Cr6 cho vòng và viên bi, Nylon cho cage).
• Mass Properties: Kiểm tra khối lượng, mô-men quán tính.
• Simulation (optional): Thực hiện phân tích tải trọng, độ bền bằng FEM (Finite Element Method) để xác nhận thiết kế.

5.7. Tạo bản vẽ (Drawing)

• Từ model 3D, tạo “Drawing” → chọn “Standard 3 View” (Front, Top, Right).
• Thêm “Section View” cắt qua vòng trong/ngoài để hiển thị rãnh.
• Đánh dấu kích thước (Smart Dimension) và ghi chú tiêu chuẩn.
• Xuất file PDF hoặc DWG cho việc chia sẻ.

6. Lưu ý quan trọng khi vẽ ổ lăn

1. Độ chính xác: Ổ lăn yêu cầu độ chính xác cao (tolerances trong micrometer). Khi vẽ tay, luôn sử dụng thước đo chính xác và kiểm tra lại.
2. Tiêu chuẩn: Tuân thủ ISO 492, ISO 281 để tránh sai lệch về kích thước và độ bền.
3. Sự đồng trục: Trong CAD, mọi thành phần phải có trục trung tâm chung, nếu không sẽ gây lỗi khi lắp ráp.
4. Màu sắc và ký hiệu: Khi tạo bản vẽ điện tử, dùng màu xanh dương cho đường ẩn, màu đen cho đường thực, và ký hiệu “Ø” cho đường kính.
5. Tài liệu hoá: Lưu trữ bản vẽ dưới định dạng gốc (SLDPRT, IPT) và bản PDF để dễ dàng chia sẻ và bảo trì.

7. Thực hành: Vẽ một ổ lăn 6205 từ đầu đến cuối

7.1. Thông số kỹ thuật 6205

Có thể bạn quan tâm: Cách Vẽ Đổ Bóng Đỉnh Cao: Kỹ Thuật, Bí Kíp Và Bước Đi Chi Tiết Để Tạo Nên Tác Phẩm Thực Sự Sống Động

Thông số	Giá trị
Đường kính vòng trong (d)	25 mm
Đường kính vòng ngoài (D)	52 mm
Đường kính viên bi (B)	10 mm
Chiều rộng (C)	15 mm
Số viên bi (Z)	15
Tiêu chuẩn	ISO 492

7.2. Vẽ tay

1. Dựng trục: Vẽ trục XY, đánh dấu tâm O.
2. Vòng trong: Vẽ vòng tròn Ø25 và Ø30 (d+2c). Vẽ rãnh với δ ≈ 0.5 mm (vòng Ø24 và Ø26).
3. Vòng ngoài: Vẽ vòng tròn Ø52 và Ø47 (D-2c). Rãnh: Ø51 và Ø53.
4. Viên bi: Vẽ vòng tròn Ø10, sao chép 15 lần quanh trung tâm, mỗi góc 24°.
5. Cage: Vẽ hình chữ nhật 6 mm x 5 mm bao quanh viên bi, chia thành 15 phần.
6. Ký hiệu: Ghi d, D, B, C, Z, và tiêu chuẩn ISO 492.

7.3. Vẽ trong SolidWorks

1. Sketch 1 (Front Plane): Vòng trong Ø25, Ø30 → Extrude 15 mm.
2. Cut-Extrude: Rãnh Ø24, Ø26 → Depth 15 mm.
3. Sketch 2 (Right Plane): Vòng ngoài Ø52, Ø47 → Extrude 15 mm (đồng trục).
4. Cut-Extrude: Rãnh Ø51, Ø53.
5. Ball: Sketch 3 (Top Plane) – vòng Ø10 → Revolve → Circular Pattern 15 lần.
6. Cage: Sketch 4 – hình chữ nhật 6×5 → Extrude 15 mm → Linear Pattern 15.
7. Material: Gán 100Cr6 cho vòng và viên bi, Nylon cho cage.
8. Drawing: Tạo 3 view, thêm section qua vòng trong, dimension đầy đủ.

8. Kiểm tra và xác nhận bản vẽ

Sau khi hoàn thiện bản vẽ, cần thực hiện các bước kiểm tra:

Bước	Mô tả	Công cụ
Kiểm tra kích thước	So sánh các kích thước với tiêu chuẩn	Caliper, hoặc đo trong CAD
Kiểm tra đồng trục	Đảm bảo các trục trung tâm trùng nhau	Mate Verification (CAD)
Kiểm tra lỗi bản vẽ	Kiểm tra lỗi Overlap, Missing dimensions	Design Checker (SolidWorks)
Đánh giá tải trọng	Phân tích FEM nếu cần	Simulation Module

Nếu phát hiện sai lệch, chỉnh sửa ngay và lặp lại quy trình kiểm tra.

9. Ứng dụng thực tế của bản vẽ ổ lăn

1. Sản xuất: Bản vẽ được gửi tới nhà máy gia công để cắt, mài, hàn các vòng, và lắp ráp.
2. Bảo trì: Kỹ thuật viên sử dụng bản vẽ để xác định kích thước thay thế, kiểm tra hao mòn.
3. Thiết kế máy móc: Khi thiết kế motor, gearbox, hoặc băng tải, bản vẽ ổ lăn giúp xác định không gian lắp đặt và tải trọng.
4. Đào tạo: Các trường đại học, trung cấp kỹ thuật dùng bản vẽ để giảng dạy về cơ cấu máy và kỹ thuật vẽ.

10. Kết luận

Việc nắm vững cách vẽ ổ lăn không chỉ là một kỹ năng kỹ thuật mà còn là nền tảng để thiết kế, sản xuất và bảo trì các hệ thống máy móc hiện đại. Từ việc hiểu cấu tạo, lựa chọn công cụ, thực hiện vẽ tay chi tiết, đến việc tạo mô hình 3D trong phần mềm CAD, mỗi bước đều đòi hỏi sự tỉ mỉ và tuân thủ chuẩn quốc tế. Khi áp dụng đúng quy trình, bạn sẽ có được bản vẽ chất lượng, giảm thiểu sai sót trong sản xuất và nâng cao hiệu suất làm việc.

Hy vọng bài viết này đã cung cấp cho bạn một hướng dẫn toàn diện, từ cơ bản đến nâng cao, để tự tin thực hiện mọi dự án vẽ ổ lăn. Hãy thực hành thường xuyên, cập nhật các tiêu chuẩn mới và không ngừng cải thiện kỹ năng vẽ của mình. Chúc bạn thành công!
