Cách Vẽ Ống 90 Độ Chi Tiết: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu Và Người Chuyên Nghiệp

Mở Đầu

Trong lĩnh vực kỹ thuật cơ khí, xây dựng, kiến trúc, và nhiều ngành công nghiệp khác, việc vẽ ống 90 độ là một kỹ năng cơ bản nhưng vô cùng quan trọng. Đối với những người mới bắt đầu, việc nắm bắt cách vẽ đúng chuẩn, chính xác và nhanh chóng có thể là một thách thức. Ngược lại, ngay cả những kỹ sư và thiết kế viên dày dặn kinh nghiệm cũng cần một quy trình chuẩn để tối ưu hoá thời gian và giảm thiểu sai sót.

Bài viết này sẽ cung cấp hướng dẫn chi tiết, từng bước một để vẽ ống 90 độ bằng các phần mềm CAD phổ biến như AutoCAD, SolidWorks, và Fusion 360, đồng thời giới thiệu một số phương pháp vẽ thủ công trên giấy. Ngoài ra, chúng tôi sẽ đề cập đến các lưu ý quan trọng, mẹo tối ưu hoá quy trình và một số lỗi thường gặp mà bạn nên tránh.

Lưu ý: Bài viết được chia thành các phần rõ ràng, mỗi phần tập trung vào một khía cạnh cụ thể của việc vẽ ống 90 độ, giúp bạn dễ dàng tra cứu và áp dụng ngay vào thực tế.

1. Kiến Thức Cơ Bản Về Ống 90 Độ

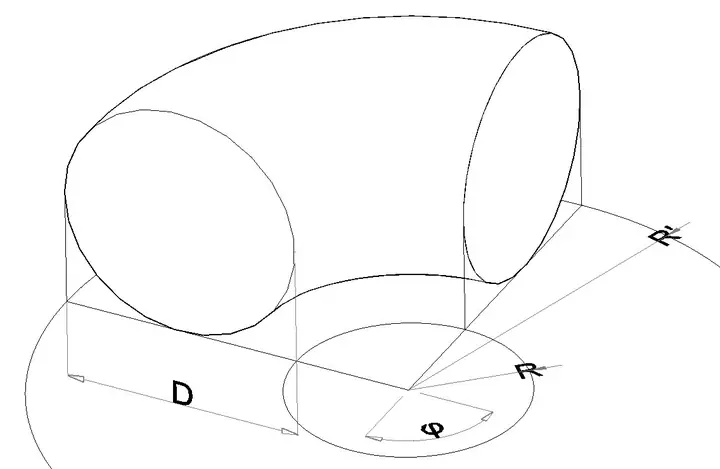

1.1. Định Nghĩa

• Ống 90 độ là đoạn ống có góc uốn 90°, thường được sử dụng để thay đổi hướng dòng chảy của chất lỏng, khí, hoặc để kết nối các chi tiết máy móc theo hướng vuông góc.
• Có hai loại chính: Ống uốn (bent pipe) và ống góc (elbow).
• Ống uốn là phần uốn của ống liền mạch, thường được tạo ra bằng máy uốn.
• Ống góc là phụ kiện riêng biệt, được hàn hoặc gắn bằng khớp nối.

1.2. Các Thông Số Quan Trọng

Thông Số	Ý Nghĩa	Đơn Vị
Đường kính (DN)	Đường kính trong của ống	mm
Độ dày tường (t)	Độ dày lớp thép hoặc nhựa	mm
Bán kính uốn (R)	Bán kính trung tâm của uốn 90°	mm
Độ nghiêng (Pitch)	Khoảng cách trục giữa hai đầu ống	mm
Độ lệch (Offset)	Khoảng cách thẳng đứng hoặc ngang sau uốn	mm

1.3. Các Tiêu Chuẩn Công Nghiệp

Có thể bạn quan tâm: Cách Vẽ Ốc Xoay Vòng: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• ASME B16.9 – Tiêu chuẩn về elbow (ống góc) thép không gỉ và thép carbon.
• ISO 5355 – Tiêu chuẩn về elbow thép carbon.
• DIN 1597 – Tiêu chuẩn ống uốn cho hệ thống cấp nước.

Hiểu rõ các tiêu chuẩn này giúp bạn lựa chọn đúng loại ống và đảm bảo tính tương thích khi vẽ trong phần mềm.

2. Vẽ Ống 90 Độ Trên Giấy (Cách Thủ Công)

Mặc dù phần mềm CAD ngày càng phổ biến, nhưng việc vẽ bản vẽ kỹ thuật trên giấy vẫn là nền tảng để hiểu cấu trúc và các bước cơ bản.

2.1. Dụng Cụ Cần Chuẩn Bị

• Giấy vẽ kỹ thuật (kích thước A4 hoặc A3)
• Bút vẽ đầu nhọn (0.5 mm, 0.7 mm)
• Thước kẻ, thước góc 45° và 90°
• Compas (để vẽ vòng tròn)
• Bảng tính hoặc máy tính cầm tay (để tính bán kính uốn)

2.2. Các Bước Thực Hiện

Bước 1: Xác Định Thông Số

Giả sử bạn cần vẽ một ống 90° có:

• Đường kính trong: 50 mm
• Độ dày tường: 5 mm
• Bán kính uốn (R) trung tâm: 30 mm

Bước 2: Vẽ Đường Trục

1. Dùng thước kẻ vẽ hai đoạn thẳng vuông góc, mỗi đoạn dài 100 mm (hoặc tùy theo yêu cầu). Đây là đường trục của ống trước và sau uốn.
2. Đánh dấu điểm giao nhau (điểm O) – là trung tâm của góc uốn.

Bước 3: Vẽ Đường Viền Ngoài và Bên Trong

1. Vòng tròn trung tâm: Dùng compas đặt bán kính R + (DN/2) = 30 + 25 = 55 mm. Vẽ vòng tròn từ điểm O.
2. Vòng tròn trong: Đặt bán kính R – (DN/2) = 30 – 25 = 5 mm. Vẽ vòng tròn nội bộ.
3. Hai vòng tròn này sẽ tạo ra đường viền của ống với độ dày tường 5 mm.

Bước 4: Cắt Đoạn Uốn

1. Từ mỗi vòng tròn, kéo thẳng đường cắt vuông góc tới trục ban đầu, tạo thành phần đầu vào và đầu ra của ống.
2. Xóa các phần thừa của vòng tròn ngoài vùng uốn, để lại phần uốn 90°.

Bước 5: Ghi Chú và Ký Hiệu

• Đánh dấu đường kính, bán kính uốn, và độ dày tường.
• Thêm kí hiệu hàn (nếu có), vị trí gắn kết.
• Ghi tên bản vẽ, bản vẽ số, và ngày tháng.

2.3. Một Số Lưu Ý Khi Vẽ Thủ Công

Lưu Ý	Mô Tả
Độ chính xác	Đảm bảo bán kính uốn và độ dày tường được tính chính xác.
Đánh dấu rõ ràng	Sử dụng ký hiệu khác nhau cho đường viền ngoài, trong và trung tâm.
Kiểm tra góc	Dùng thước góc 90° để chắc chắn góc uốn chính xác.
Ghi chú tiêu chuẩn	Nếu tuân theo ASME hay ISO, ghi rõ tiêu chuẩn trên bản vẽ.

3. Vẽ Ống 90 Độ Bằng AutoCAD

AutoCAD là phần mềm phổ biến nhất trong thiết kế 2D. Dưới đây là hướng dẫn chi tiết từ khởi tạo bản vẽ đến xuất file DWG.

Có thể bạn quan tâm: Cách Vẽ Mặt Trời Cute: Hướng Dẫn Từng Bước Để Tạo Nên Những Bức Vẽ Đầy Nhiệt Độ Và Độ Dễ Thương

3.1. Chuẩn Bị Môi Trường

1. Mở AutoCAD, tạo bản vẽ mới (Ctrl+N).
2. Thiết lập đơn vị: UNITS → chọn millimeters (mm).
3. Thiết lập layer: tạo layer mới tên Pipe90, màu xanh dương, kiểu đường Continuous.

3.2. Các Lệnh Cơ Bản

Lệnh	Mô tả
CIRCLE	Vẽ vòng tròn (để tạo đường viền).
LINE	Vẽ đường thẳng (đầu vào/ra).
TRIM	Cắt bớt các phần thừa.
OFFSET	Tạo đường viền bên trong/ngoài theo độ dày tường.
ARC	Vẽ cung tròn (đối với ống uốn).
DIMDIAMETER	Đánh dấu đường kính.
DIMRADIUS	Đánh dấu bán kính.

3.3. Quy Trình Vẽ

Bước 1: Vẽ Đường Trục

• LINE → nhập tọa độ 0,0 đến 0,100 (đường thẳng đứng).
• LINE → nhập 0,0 đến 100,0 (đường thẳng ngang).

Bước 2: Xác Định Bán Kính Uốn

Giả sử R = 30 mm, DN = 50 mm, t = 5 mm.

• Bán kính trung tâm: 30 mm.
• Bán kính ngoài: R + DN/2 = 30 + 25 = 55 mm.
• Bán kính trong: R - DN/2 = 30 - 25 = 5 mm.

Bước 3: Vẽ Hai Vòng Tròn

• CIRCLE → nhập tâm 0,0 và bán kính 55 → vòng tròn ngoài.
• CIRCLE → nhập tâm 0,0 và bán kính 5 → vòng tròn trong.

Bước 4: Cắt Các Phần Thừa

• Dùng TRIM → chọn các đoạn vòng tròn ngoài và trong, sau đó click vào các phần bên ngoài góc 90° để xóa.

Bước 5: Vẽ Đầu Vào và Đầu Ra

• Dùng LINE để nối các đầu vòng tròn còn lại tới các đoạn trục đã vẽ.
• Đảm bảo các đầu nối đồng trục với trục ban đầu.

Bước 6: Đánh Dấu Kích Thước

• DIMDIAMETER → click vào vòng tròn trong để đánh dấu đường kính 50 mm.
• DIMRADIUS → click vào vòng tròn ngoài để đánh dấu bán kính 55 mm.
• Thêm ký hiệu hàn nếu cần (HATCH với mẫu ANSI31).

Bước 7: Kiểm Tra Và Lưu

• Kiểm tra độ chính xác bằng lệnh DIST (khoảng cách) và MEASUREGEOM.
• Lưu file: CTRL+S → đặt tên Pipe_90deg.dwg.

3.4. Các Mẹo Tiết Kiệm Thời Gian

Mẹo	Cách Thực Hiện
Block	Tạo Block cho ống 90° thường dùng → BLOCK → đặt tên PIPE_90. Dùng INSERT để chèn nhanh.
Dynamic Block	Thêm tham số Radius và Diameter để thay đổi kích thước ngay trong block.
Tool Palette	Lưu các lệnh thường dùng (CIRCLE, OFFSET) vào Palette để kéo thả nhanh.
Script	Viết script AutoLISP để tự động tạo ống 90° với các tham số nhập vào.

4. Vẽ Ống 90 Độ Bằng SolidWorks

SolidWorks là phần mềm 3D mạnh mẽ, cho phép mô phỏng lưu chất và kiểm tra va chạm. Dưới đây là cách tạo ống 90° bằng cách sử dụng Feature “Swept Boss/Base” và một số tính năng tự động.

4.1. Khởi Tạo Mô Hình

1. Mở SolidWorks → File > New > Part.
2. Chọn Plane Front và tạo sketch mới.

4.2. Vẽ Đường Trung Tâm (Path)

Có thể bạn quan tâm: Cách Vẽ Ấu Trùng Giài: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Dùng Line để vẽ đoạn thẳng dọc 100 mm.
• Dùng Arc (90°) để tạo góc uốn, bán kính R = 30 mm.
• Kết nối đoạn thẳng và cung lại thành một đường biên (sketch).

4.3. Tạo Profile (Mặt Cắt)

• Chọn Plane Right → tạo sketch.
• Vẽ đường tròn có bán kính DN/2 = 25 mm (đường kính 50 mm).
• Đảm bảo centre của vòng tròn nằm trên đường trung tâm (đánh dấu Origin).

4.4. Sử Dụng Sweep

1. Chọn Swept Boss/Base.
2. Profile: chọn vòng tròn vừa vẽ.
3. Path: chọn đường trung tâm (đường biên 90°).
4. Nhấn OK → SolidWorks sẽ tạo ống uốn 90° với độ dày tường mặc định 0 (đây là ống rỗng).

4.5. Thêm Độ Dày Tường

• Sử dụng Shell:
• Chọn Shell → nhập độ dày t = 5 mm.
• Chọn All faces → OK.

4.6. Kiểm Tra Kích Thước

• Dùng Measure (Tools > Measure) để kiểm tra:
• Đường kính trong: 50 mm.
• Độ dày tường: 5 mm.
• Bán kính uốn trung tâm: 30 mm.

4.7. Lưu Và Xuất File

• Lưu file Part: File > Save As > Pipe_90deg.SLDPRT.
• Để xuất bản vẽ 2D: File > Make Drawing from Part.

4.8. Mẹo Tối Ưu

Mẹo	Lý Do
Feature “Pipe”	SolidWorks có tính năng “Pipe” cho phép tạo ống theo đường 3D, tự động tính độ dày.
Design Table	Tạo bảng tham số (R, DN, t) để nhanh thay đổi kích thước mà không cần vẽ lại.
Configurations	Lưu nhiều cấu hình (elbow, bend, reducer) trong một file Part.
Simulation	Sử dụng CFD (Flow Simulation) để kiểm tra áp suất và tốc độ chảy trong ống uốn.

5. Vẽ Ống 90 Độ Bằng Fusion 360

Có thể bạn quan tâm: Cách Vẽ Ảnh Âm Bane: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Fusion 360 được ưa chuộng trong cộng đồng maker và các doanh nghiệp vừa và nhỏ vì tính đám mây và miễn phí cho cá nhân.

5.1. Tạo Sketch Đường Trung Tâm

1. Create Sketch → Chọn Plane XY.
2. Dùng Line vẽ đoạn thẳng 100 mm dọc trục Y.
3. Dùng Three-Point Arc để tạo cung 90° với bán kính R = 30 mm.

5.2. Tạo Profile

1. Create Sketch → Plane XZ.
2. Vẽ vòng tròn có bán kính 25 mm (đường kính 50 mm).
3. Đặt centre của vòng tròn tại gốc (0,0) để đồng trục.

5.3. Sử Dụng Sweep

• Create > Sweep → Profile: vòng tròn → Path: đường uốn 90°.
• Nhấn OK → ống uốn được tạo.

5.4. Thêm Độ Dày

• Modify > Shell → Nhập 5 mm → OK.

5.5. Kiểm Tra và Xuất Bản Vẽ

• Inspect > Measure để kiểm tra kích thước.
• File > Export > DWG/DXF để xuất bản vẽ 2D.

5.6. Các Shortcut Hữu Ích

Shortcut	Chức Năng
S	Mở bảng công cụ nhanh, chọn “Sweep”, “Shell”.
L	Vẽ line.
A	Vẽ arc.
R	Vẽ circle.
Ctrl+Z	Hoàn tác.

6. So Sánh Các Phương Pháp Vẽ

Tiêu chí	Vẽ Thủ Công	AutoCAD (2D)	SolidWorks (3D)	Fusion 360 (3D)
Độ chính xác	Trung bình (phụ thuộc vào kỹ năng)	Cao (đơn vị tính tốt)	Rất cao (mô hình 3D)	Cao
Thời gian	Dài (cần tính toán thủ công)	Nhanh (công cụ chuẩn)	Trung bình (cần thiết lập sweep)	Nhanh
Khả năng mô phỏng	Không	Không	Có (CFD, stress)	Có (Basic Simulation)
Chi phí	Thấp (giấy, bút)	Phải có giấy phép	Phải mua bản quyền (hoặc dùng Student)	Miễn phí cho cá nhân
Độ linh hoạt	Thấp (cần vẽ lại)	Trung bình (dynamic block)	Cao (configurations)	Cao (design table)
Ứng dụng	Bản vẽ sơ khai, kiểm tra nhanh	Bản vẽ chi tiết công trình	Thiết kế cơ khí, kiểm tra va chạm	Sản xuất nhanh, prototyping

7. Những Lỗi Thường Gặp Khi Vẽ Ống 90 Độ Và Cách Khắc Phục

Lỗi	Nguyên Nhân	Cách Khắc Phục
Bán kính uốn không đúng	Nhầm lẫn giữa bán kính trung tâm và bán kính ngoài.	Kiểm tra công thức: R_out = R_center + DN/2.
Độ dày tường không đồng nhất	Sử dụng OFFSET sai hướng.	Dùng OFFSET từ đường viền ngoài sang đường viền trong với giá trị t.
Góc 90° bị lệch	Không dùng thước góc chuẩn khi vẽ tay; trong CAD, không khóa góc arc.	Trong AutoCAD: dùng ARC → nhập góc 90. Trong SolidWorks: chắc chắn rằng Arc có Angle = 90°.
Không có ký hiệu hàn	Bỏ qua bước thêm HATCH hoặc WELD SYMBOL.	Thêm HATCH với mẫu ANSI31 hoặc sử dụng công cụ Weld Symbol trong bản vẽ.
Sai vị trí trục	Đặt tâm vòng tròn sai vị trí (không trùng với góc uốn).	Kiểm tra origin và center point trong mỗi sketch.
Không tuân chuẩn	Bỏ qua tiêu chuẩn ASME/ISO.	Đọc và áp dụng các tiêu chuẩn, ghi chú trên bản vẽ.

8. Ứng Dụng Thực Tế Của Ống 90 Độ

1. Hệ thống ống dẫn nước và khí: Thay đổi hướng ống trong các tòa nhà, nhà máy.
2. Đường ống công nghiệp: Dùng trong các nhà máy hóa chất, nơi cần chuyển hướng dòng chảy nhanh chóng.
3. Hệ thống HVAC: Điều chỉnh luồng không khí trong hệ thống thông gió.
4. Xe hơi và máy bay: Ống dẫn nhiên liệu, dầu nhớt, chất làm mát.
5. Máy móc CNC: Dây chuyền truyền động bằng dầu hoặc khí nén.

Mỗi lĩnh vực đều có yêu cầu độ bền, chịu áp suất, và độ chính xác khác nhau, do đó việc vẽ đúng tiêu chuẩn là nền tảng để lựa chọn vật liệu và quy trình sản xuất phù hợp.

9. Tổng Kết

Việc vẽ ống 90 độ không chỉ là một kỹ năng kỹ thuật cơ bản mà còn là bước khởi đầu quan trọng cho mọi dự án thiết kế cơ khí và công trình. Từ phương pháp thủ công trên giấy, tới các phần mềm CAD hiện đại như AutoCAD, SolidWorks và Fusion 360, mỗi công cụ đều có ưu, nhược điểm riêng và phù hợp với từng mục tiêu công việc.

• Nếu bạn là sinh viên hoặc người mới bắt đầu, việc thực hành vẽ trên giấy sẽ giúp bạn nắm vững các khái niệm cơ bản như bán kính uốn, đường kính, độ dày tường.
• Nếu làm việc trong môi trường công nghiệp, AutoCAD là lựa chọn nhanh chóng để tạo bản vẽ chi tiết, đồng thời sử dụng Dynamic Block để tái sử dụng.
• Nếu cần mô phỏng lưu chất, kiểm tra stress, SolidWorks cung cấp môi trường 3D mạnh mẽ, hỗ trợ CFD và phân tích tĩnh.
• Nếu bạn là nhà sáng tạo, maker hay làm việc trong startup, Fusion 360 cung cấp giải pháp miễn phí, tích hợp thiết kế và mô phỏng cơ bản.

Cuối cùng, đừng quên luôn tham khảo các tiêu chuẩn quốc tế (ASME, ISO, DIN) để đảm bảo tính an toàn và tương thích trong sản xuất. Khi bạn đã nắm vững quy trình và lưu ý các lỗi thường gặp, việc vẽ ống 90 độ sẽ trở nên nhanh chóng, chính xác và chuyên nghiệp hơn bao giờ hết.

Hành động ngay hôm nay: Chọn một trong các phần mềm trên, tạo một bản vẽ ống 90° theo các bước đã hướng dẫn và kiểm tra lại các thông số. Khi đã thành thạo, hãy thử áp dụng vào dự án thực tế của bạn – từ hệ thống ống nước gia đình tới thiết kế máy móc công nghiệp. Chúc bạn thành công!
