Cách Vẽ Orcad Layout 16.5: Hướng Dẫn Chi Tiết Từ A Đến Z

1. Giới thiệu chung về OrCAD Layout 16.5

OrCAD Layout 16.5 là một trong những công cụ thiết kế PCB (Printed Circuit Board) mạnh mẽ và phổ biến nhất hiện nay, được sử dụng rộng rãi trong các ngành công nghiệp điện tử, viễn thông, ô tô, y tế và hàng không vũ trụ. Với giao diện trực quan, khả năng tích hợp chặt chẽ với các phần mềm thiết kế mạch điện tử (schematic) như OrCAD Capture, và bộ công cụ tự động tối ưu hoá layout, OrCAD Layout 16.5 giúp các kỹ sư PCB nhanh chóng chuyển đổi từ bản vẽ mạch (schematic) sang bản thiết kế bản mạch thực tế, đồng thời giảm thiểu lỗi và tăng hiệu suất sản xuất.

Trong bài viết này, chúng ta sẽ đi sâu vào quy trình vẽ OrCAD Layout 16.5, từ chuẩn bị tài liệu, tạo dự án, nhập schematic, đặt component, routing, kiểm tra DRC (Design Rule Check) cho tới xuất file Gerber chuẩn công nghiệp. Bài viết được chia thành các phần chi tiết, kèm theo các mẹo, thủ thuật và lưu ý quan trọng, giúp người đọc, dù là mới bắt đầu hay đã có kinh nghiệm, cũng có thể nắm bắt và áp dụng ngay vào thực tế.

Lưu ý: Bài viết này hướng tới việc sử dụng OrCAD Layout phiên bản 16.5 trên hệ điều hành Windows 10/11 64-bit. Nếu bạn đang dùng phiên bản khác (ví dụ 17.x, 18.x) hoặc hệ điều hành khác, một số bước có thể khác biệt nhẹ, nhưng nguyên tắc cơ bản vẫn áp dụng được.

2. Chuẩn bị môi trường làm việc

2.1. Cài đặt phần mềm

1. Tải về bộ cài OrCAD 16.5
2. Truy cập trang web chính thức của Cadence (hoặc nguồn phân phối hợp pháp) và tải file cài đặt OrCAD_16.5_Installation.exe.

3. Đảm bảo bạn có license hợp lệ (dongle USB hoặc license server). Nếu chưa có, bạn có thể dùng bản trial (thường 30 ngày) để thực hành.

4. Cài đặt các thành phần cần thiết

5. OrCAD Capture – để thiết kế schematic.
6. Allegro PCB Designer (Layout) – để vẽ layout PCB.
7. PSpice (nếu bạn muốn mô phỏng).

8. Khi chạy trình cài, chọn Custom Installation, đánh dấu các module bạn cần, đặc biệt là Allegro PCB Designer (được gọi là Layout trong phiên bản 16.5).

9. Cấu hình license

10. Nếu dùng dongle, cắm ổ USB dongle vào máy.
11. Nếu dùng license server, mở License Manager, nhập địa chỉ server và port (thường là 27000).
12. Kiểm tra bằng cách mở OrCAD Capture → Help → About → License Information.

2.2. Cài đặt driver và công cụ hỗ trợ

Có thể bạn quan tâm: Cách Vẽ Offset Trong Autocad: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• USB driver cho dongle (nếu cần).
• Gerber Viewer (ví dụ: ViewMate, Gerbv) để kiểm tra file Gerber sau khi xuất.
• Kiểm tra môi trường Windows: Đảm bảo máy tính có ít nhất 8GB RAM, CPU i5 trở lên, ổ SSD để tăng tốc độ xử lý dữ liệu lớn.

2.3. Tạo thư mục dự án chuẩn

Một cấu trúc thư mục hợp lý giúp quản lý file dễ dàng:

ProjectRoot/
│
├─ schematic/
│ └─ project.sch
│
├─ layout/
│ └─ project.brd
│
├─ library/
│ ├─ components.lib
│ └─ footprints.lib
│
├─ output/
│ ├─ gerber/
│ └─ drill/
│
└─ docs/ └─ spec.pdf

• schematic: lưu file Capture (.dsn hoặc .sch).
• layout: file PCB Designer (.brd).
• library: thư viện component và footprint tùy chỉnh.
• output: kết quả xuất Gerber, file drill.
• docs: tài liệu yêu cầu, datasheet, BOM.

3. Bước 1: Thiết kế schematic trong OrCAD Capture

3.1. Tạo dự án mới

1. Mở OrCAD Capture → File > New > Project.
2. Chọn PCB Design Project (để liên kết trực tiếp với Layout).
3. Đặt tên dự án (ví dụ: MyBoard) và chọn thư mục ProjectRoot.
4. Click OK → một cửa sổ xuất hiện với các file mặc định: MyBoard.sch (schematic), MyBoard.brd (layout), MyBoard.bom (BOM).

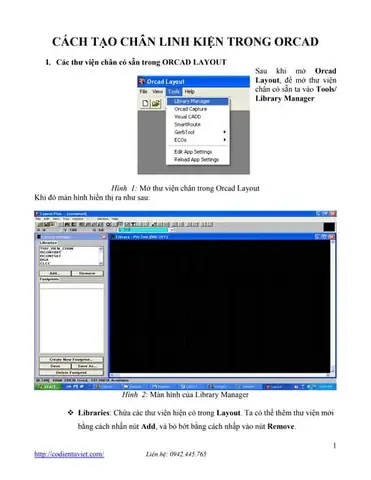

3.2. Thêm thư viện component

• Library Manager (View > Library Manager).
• Nhấn Add Library → duyệt tới thư mục library/ và chọn các file .lib (component) và .dra (footprint).
• Đối với các component không có trong thư viện chuẩn, bạn có thể tạo Custom Library bằng cách File > New > Library → Create Part → nhập thông số pin, symbol, footprint.

3.3. Vẽ schematic

1. Place Components (Place > Part).
2. Tìm component bằng cách gõ tên (ví dụ: LM7805).
3. Kéo thả vào sheet.
4. Kết nối pins (Place > Wire).
5. Sử dụng lệnh Wire để nối các pin.
6. Đảm bảo net names rõ ràng (VD: VCC_5V, GND).
7. Thêm Power Port (Place > Power Port).
8. Dùng để xác định nguồn và ground cho DRC.
9. Annotation (đánh số tự động cho các component).
10. Tools > Annotation > Auto Annotation.
11. Kiểm tra lỗi sơ bộ (Tools > Design Rules Check).
12. Đảm bảo không có lỗi “unconnected pins” hoặc “duplicate net names”.

3.4. Tạo BOM (Bill of Materials)

• Tools > Bill of Materials.
• Chọn các cột cần hiển thị (Reference, Part Number, Value, Package).
• Lưu dưới dạng CSV để dễ dàng nhập vào ERP hoặc báo giá.

3.5. Lưu và xuất netlist

• File > Export > Netlist.
• Định dạng Allegro (.net) là chuẩn cho Layout 16.5.
• Lưu file vào thư mục layout/ (VD: MyBoard.net).

4. Bước 2: Nhập schematic vào OrCAD Layout (Allegro PCB Designer)

4.1. Khởi động Layout và tạo board mới

Có thể bạn quan tâm: Cách Vẽ Nửa Đường Tròn: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Mở Allegro PCB Designer → File > New Board.
2. Chọn Technology (điện trở, lớp đồng, độ dày).
3. Ví dụ: FR4 1.6mm (công nghệ chuẩn).
4. Đặt tên file .brd (VD: MyBoard.brd) và lưu vào thư mục layout/.

4.2. Nhập netlist

• File > Import > Netlist.
• Chọn file .net đã xuất từ Capture.
• Import Options:
• Component Placement: Auto hoặc Manual.
• Pin Swap: cho phép hoán đổi pin nếu cần (đối với các IC có pin hoán đổi).
• Keep Existing: nếu đã có layout cũ, chọn Overwrite.
• Click OK → OrCAD sẽ tạo các component trên board, đặt chúng theo vị trí mặc định (thường là một hàng dọc).

4.3. Kiểm tra và chuẩn hóa layer stackup

• Setup > Stackup.
• Đối với board 2-layer (Top + Bottom), cấu hình:
• Layer 1: Top (Signal).
• Layer 2: Bottom (Signal).
• Layer 3: Plane (Ground) – nếu sử dụng 4-layer.
• Đặt Dielectric Thickness (0.18mm cho 2-layer).
• Đặt Copper Weight (1oz = 35 µm là chuẩn).

5. Bước 3: Đặt component (Component Placement)

5.1. Nguyên tắc đặt component cơ bản

Yếu tố	Quy tắc	Lý do
Signal Flow	Đặt các block theo chuỗi logic (Source → Processing → Output).	Giảm độ dài đường dẫn, giảm nhiễu.
Power & Ground	Đặt các regulator, connector nguồn gần các pin nguồn trên board.	Dễ dàng routing nguồn, giảm IR drop.
Thermal	Đặt IC công suất cao (Power MOSFET, LDO) gần vùng thoát nhiệt, có copper pour lớn.	Giúp tản nhiệt hiệu quả.
Mechanical Constraints	Tránh đặt component trên vùng khoá (keep-out) của casing, hole, hoặc cạnh board.	Đảm bảo lắp ráp và kiểm tra.
Silk Screen	Đặt các reference designators sao cho không bị che bởi copper hoặc component.	Dễ đọc khi lắp ráp.

5.2. Thực hiện placement

1. Chọn Layer: Top (hoặc Bottom) trong Layer Selection.
2. Select Component: Edit > Select > Component → click vào component muốn di chuyển.
3. Move: Edit > Move hoặc nhấn M → di chuyển bằng chuột, hoặc nhập tọa độ chính xác trong Coordinate Window (Window > Coordinate).
4. Rotate: nhấn R (90°) hoặc nhập góc trong Properties.
5. Flip (đối với component mặt dưới): Edit > Flip.

Mẹo: Sử dụng Ctrl + Click để chọn nhiều component cùng lúc, sau đó di chuyển nhóm.

5.3. Tạo copper pour (plane) cho ground và power

• Create Plane: Place > Plane.
• Chọn Layer (Top, Bottom, hoặc Inner).
• Chọn Net (GND hoặc VCC).
• Kéo chuột để tạo vùng phủ.
• Edit Plane: Edit > Plane > Edit.
• Thiết lập Clearance (ví dụ: 0.2mm cho tín hiệu, 0.5mm cho power).
• Bật Thermal Relief cho các pad (để hàn tốt).

5.4. Kiểm tra clearance và keep-out

• Setup > Design Rules > Clearance.
• Đặt giá trị Clearance tối thiểu (ví dụ: 0.15mm cho 2-layer, 0.2mm cho 4-layer).
• Đánh dấu Keep-out cho các vùng không cho copper (cửa sổ, vùng mối hàn).
• Sử dụng Region (Place > Region) để tạo các khu vực bảo vệ.

6. Bước 4: Routing (đi dây)

Routing là công đoạn quan trọng nhất, ảnh hưởng tới hiệu năng, EMI/EMC và khả năng sản xuất.

6.1. Thiết lập Design Rules cho routing

Có thể bạn quan tâm: Cách Vẽ Nụ Hoa Hồng Đẹp Và Tinh Tế: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Setup > Design Rules > Routing.
• Track Width:
  • Signal: 0.15mm – 0.2mm (tùy theo current).
  • Power: 0.5mm – 1mm (tùy vào dòng tải).
• Via Size:
  • Drill: 0.3mm (standard).
  • Annular Ring: ≥ 0.15mm.
• Clearance:
  • Signal‑Signal: 0.15mm.
  • Signal‑Power: 0.2mm.
  • Power‑Power: 0.3mm.

6.2. Chọn chế độ routing

Chế độ	Mô tả	Khi nào dùng
Manual Routing	Người dùng tự kéo dây.	Khi cần kiểm soát tối đa (high-speed, differential pairs).
Auto Router	Công cụ tự động (Auto-Router) của Allegro.	Khi board không quá phức tạp hoặc muốn tiết kiệm thời gian.
Hybrid	Kết hợp: auto‑router cho phần lớn, manual cho các vùng quan trọng.	Thường dùng trong thực tế.

6.3. Manual Routing – các bước chi tiết

1. Chọn Layer: Top hoặc Bottom.
2. Select Routing Tool: Place > Route > Interactive Routing (IR).
3. Bắt đầu từ pad: Click vào pad của component (ví dụ: VCC của LM7805).
4. Kéo đường: Di chuyển chuột tới pad đích, nhấn Enter để hoàn thành.
5. Thay đổi Width: Nhấn W, nhập giá trị (VD: 0.3).
6. Thêm Via: Khi cần chuyển layer, nhấn V → tự động tạo via với kích thước đã thiết lập.

Mẹo: Khi routing các đường tín hiệu tốc độ cao (USB, HDMI, Ethernet), bật Differential Pair Mode (Route > Differential Pair). Đặt Length Matching trong Design Rules để cân bằng độ trễ.

6.4. Auto Router – cách cấu hình

1. Launch Auto Router: Tools > Auto Router.
2. Create Routing Grid:
3. Grid: 0.1mm (cho độ chính xác).
4. Preferred Direction: Horizontal cho layer Top, Vertical cho Bottom (giảm crosstalk).
5. Define Nets: Chọn All hoặc Selected (đối với các net quan trọng).
6. Set Priorities:
7. High: Power, Ground, Clock, Differential pairs.
8. Medium: Signal thường.
9. Low: Misc.
10. Run → chờ quá trình hoàn tất.
11. Kiểm tra: Tools > Design Rule Check để phát hiện lỗi.

6.5. Kiểm tra và sửa lỗi DRC

• Tools > Design Rule Check.
• Chọn All Rules → Run.
• Danh sách lỗi hiện ra dưới dạng Report:
• Clearance Violation: Đường dây quá gần nhau.
• Unrouted Net: Net chưa được kết nối.
• Via Size Violation: Via quá nhỏ.

Sửa lỗi bằng cách:
– Move Track (Edit > Move).
– Resize Track (Edit > Change Width).
– Add Keepout để tránh vùng cấm.

7. Bước 5: Thêm các yếu tố hỗ trợ sản xuất

7.1. Thêm silkscreen (layer 21 & 22)

• Place > Text → nhập Reference Designators (R1, C5, U2…).
• Đặt trên Layer 21 (Top Silkscreen) hoặc Layer 22 (Bottom Silkscreen).
• Đảm bảo Clearance giữa silkscreen và copper ít nhất 0.15mm.

7.2. Thêm dimension và mechanical drawing

Có thể bạn quan tâm: Cách Vẽ Nụ Hoa Cúc Đẹp Như Thực – Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

• Place > Dimension → vẽ kích thước board, vị trí lỗ khoan (hole).
• Thêm Mounting Holes: Place > Pad > Mechanical → chọn Mounting Hole với kích thước (VD: Ø3.2mm).

7.3. Đánh dấu vị trí test point (TP)

• Tạo Pad trên Layer 31 (Top Test Point).
• Gắn net TP1, TP2… để kiểm tra sau khi lắp ráp.

7.4. Kiểm tra thermal relief và copper pour

• Edit > Plane > Edit → bật Thermal Relief cho các pad trên plane.
• Đảm bảo Copper Thickness phù hợp với yêu cầu current (công thức: I = k (ΔT)^0.44 A^0.725, trong đó A là diện tích copper).

8. Bước 6: Kiểm tra cuối cùng và xuất file Gerber

8.1. Kiểm tra lại DRC và ERC

• DRC (Design Rule Check): đã thực hiện ở bước 6.5.
• ERC (Electrical Rule Check) – kiểm tra lỗi điện (như net không nối, ngắn mạch).
• Tools > Electrical Rule Check.
• Kiểm tra Shorts, Open Nets, Unconnected Pins.

8.2. Kiểm tra polarity và copper pour

• Xác nhận rằng Ground Plane được nối đúng tới mọi ground pin.
• Kiểm tra Power Plane (VCC) không bị ngắt quãng.

8.3. Xuất Gerber

1. File > Export > Gerber.
2. Gerber Setup:
3. Format: 2.5 (tối ưu cho máy CNC).
4. Units: mm (hoặc mil tùy nhà máy).
5. Zero Suppression: Leading.
6. Select Layers:
7. Top Copper (Layer 1) → .gtl.
8. Bottom Copper (Layer 2) → .gbl.
9. Top Soldermask (Layer 31) → .gts.
10. Bottom Soldermask (Layer 32) → .gbs.
11. Top Silkscreen (Layer 21) → .gto.
12. Bottom Silkscreen (Layer 22) → .gbo.
13. Drill Files: File > Export > NC Drill. → .drl.
14. Aperture List: Kiểm tra Aperture (các kích thước bút vẽ) để không có lỗi.
15. Run Export → lưu vào thư mục output/gerber/.

8.4. Kiểm tra Gerber bằng viewer

• Mở Gerber Viewer (ViewMate, Gerbv).
• Tải các file .gtl, .gbl, .gts, .gbs, .gto, .gbo, .drl.
• Kiểm tra:
• Overlay: các layer khớp nhau.
• Clearance: không có chồng lấn.
• Drill holes: vị trí đúng.

Nếu phát hiện lỗi, quay lại Layout, chỉnh sửa và xuất lại.

9. Mẹo và thủ thuật nâng cao

9.1. Sử dụng “Design Reuse”

• Design Reuse cho phép sao chép layout từ một dự án cũ, tiết kiệm thời gian.
• File > Design Reuse > Import.

9.2. Tối ưu hoá high‑speed routing

• Impedance Control: Đặt Trace Width và Dielectric Thickness để đạt Z0 (50Ω, 90Ω).
• Length Matching: Dùng Route > Length Tuning để cân bằng độ dài các đường differential.
• Via Stitching: Đặt các via quanh plane ground để giảm impedance và EMI.

9.3. Sử dụng “Design Rule Groups”

• Tạo Rule Groups cho các net quan trọng (USB, Clock) để áp dụng quy tắc riêng (clearance, width).
• Setup > Design Rules > Rule Groups.

9.4. Kiểm tra “Signal Integrity” (SI)

• Export netlist sang phần mềm SI (ví dụ: HyperLynx, Siemens Polar) để mô phỏng tín hiệu.
• Đánh giá Eye Diagram, crosstalk, reflection.

9.5. Tự động tạo “Component Value Report”

• Reports > Component Value Report.
• Xuất file CSV để kiểm tra giá trị, package, và chuẩn hoá BOM.

10. Tổng kết

Việc vẽ OrCAD Layout 16.5 không chỉ là thao tác kéo thả các thành phần trên một bản vẽ, mà là một quy trình tích hợp chặt chẽ giữa thiết kế mạch điện (schematic), quy tắc thiết kế (design rules), và chuẩn sản xuất (Gerber). Bằng cách tuân thủ các bước sau:

1. Chuẩn bị môi trường: Cài đặt phần mềm, cấu hình license, tạo thư mục dự án.
2. Thiết kế schematic trong OrCAD Capture, xuất netlist.
3. Nhập netlist vào Layout, thiết lập stackup.
4. Đặt component hợp lý, tạo copper pour cho ground và power.
5. Routing cẩn thận, sử dụng cả manual và auto router, kiểm tra DRC.
6. Thêm silkscreen, dimension, test point để hỗ trợ lắp ráp.
7. Kiểm tra cuối cùng, xuất Gerber, kiểm tra bằng viewer.

Bạn sẽ có một bản PCB chuẩn công nghiệp, đáp ứng các yêu cầu về điện, cơ học và khả năng sản xuất. Đừng quên luôn cập nhật các design rule mới, áp dụng thermal management và signal integrity khi thiết kế các board tốc độ cao hoặc công suất lớn.

Hy vọng bài viết “Cách Vẽ OrCAD Layout 16.5” đã cung cấp cho bạn đầy đủ kiến thức và công cụ cần thiết để thực hiện dự án PCB một cách chuyên nghiệp. Chúc bạn thành công và luôn sáng tạo trong mọi thiết kế!
