Cách Vẽ Phòng Bếp Đẹp Và Tiện Nghi: Hướng Dẫn Từ A Đến Z

1. Giới thiệu chung về việc vẽ phòng bếp

Việc vẽ phòng bếp không chỉ là một công đoạn trong quá trình thiết kế nội thất mà còn là nền tảng quyết định tới tính thẩm mỹ, sự tiện nghi và hiệu quả sử dụng không gian bếp. Một bản vẽ phòng bếp chi tiết, hợp lý sẽ giúp bạn:

• Tiết kiệm không gian: Đánh giá được kích thước, vị trí các thiết bị, tủ bếp, bồn rửa… để tối ưu hoá diện tích, tránh lãng phí.
• Đảm bảo an toàn: Xác định đúng khoảng cách an toàn giữa bếp gas, bếp điện, máy hút mùi, ổ cắm điện.
• Tối ưu chi phí: Tránh việc mua sắm thiết bị thừa hoặc thiếu, đồng thời giảm thiểu chi phí sửa chữa sau này.
• Thể hiện phong cách cá nhân: Từ phong cách hiện đại, tối giản, công nghiệp đến cổ điển, vintage – mọi chi tiết đều có thể thể hiện cá tính của gia chủ.

Trong bài viết này, chúng tôi sẽ hướng dẫn chi tiết cách vẽ phòng bếp từ việc thu thập thông tin, lựa chọn phần mềm, xây dựng bố cục, bố trí các thiết bị, đến việc hoàn thiện bản vẽ và đưa ra những lưu ý quan trọng. Hãy cùng khám phá từng bước một để biến giấc mơ sở hữu một gian bếp hoàn hảo thành hiện thực.

2. Bước chuẩn bị: Thu thập dữ liệu và xác định yêu cầu

2.1. Đo đạc thực tế

Trước khi bắt đầu vẽ, bạn cần đo đạc chính xác các kích thước không gian hiện có:

Yếu tố đo	Đơn vị	Ghi chú
Chiều dài tổng thể	mét (m)	Đo từ tường này sang tường kia
Chiều rộng tổng thể	mét (m)	Đo từ tường này sang tường kia
Độ cao trần	mét (m)	Thông thường 2.4‑2.8 m
Vị trí cửa sổ, cửa ra vào	mét (m)	Ghi lại khoảng cách từ góc tường
Độ dày tường	cm	Để tính toán vị trí tủ và ống dẫn
Vị trí ống nước, ống gas	cm	Đánh dấu trên bản vẽ

2.2. Xác định nhu cầu sử dụng

Có thể bạn quan tâm: Cách Vẽ Nắm Đấm: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mỗi gia đình có nhu cầu bếp khác nhau. Bạn cần trả lời các câu hỏi sau:

• Số lượng người sử dụng: Gia đình 2‑3 người hay 5‑6 người?
• Thói quen nấu nướng: Thường nấu nhanh (xào, chiên) hay cần lò nướng, bếp nướng, bếp hầm?
• Lưu trữ thực phẩm: Cần tủ lạnh lớn, tủ đông, kệ để thực phẩm khô?
• Vị trí ăn uống: Có muốn có khu vực ăn nhanh (bar) hay bàn ăn riêng?

Kết quả sẽ quyết định số lượng bếp, bồn rửa, tủ lạnh, kệ mở và cách bố trí chúng trong không gian.

2.3. Lựa chọn phong cách thiết kế

Phong cách bếp sẽ ảnh hưởng tới các yếu tố:

• Màu sắc chủ đạo: Trắng, đen, xám, gỗ tự nhiên, pastel,…
• Chất liệu bề mặt: Đá granite, quartz, gạch men, inox, gỗ công nghiệp.
• Kiểu dáng tủ bếp: Đóng, mở, không tay cầm, ngầm.

Bạn có thể tham khảo các xu hướng hiện nay:

1. Bếp hiện đại tối giản – Đường nét sạch, màu trắng/đen, tay cầm ẩn.
2. Bếp công nghiệp (industrial) – Sử dụng inox, ống đồng, màu sắt, đèn LED.
3. Bếp vintage/retro – Màu pastel, tay cầm cổ điển, gỗ công nghiệp màu nâu.

3. Chọn công cụ vẽ phòng bếp

3.1. Phần mềm 2D truyền thống

• AutoCAD: Độ chính xác cao, phù hợp với kiến trúc sư và kỹ sư.
• SketchUp (phiên bản miễn phí): Dễ học, hỗ trợ mô hình 3D nhanh.

3.2. Ứng dụng thiết kế nội thất 3D

• Planner 5D: Giao diện thân thiện, có sẵn thư viện đồ nội thất.
• Homestyler: Tích hợp công cụ vẽ mặt bằng và xem 3D thực tế.
• Roomstyler 3D Home Planner: Hỗ trợ chia sẻ bản thiết kế với cộng đồng.

3.3. Công cụ vẽ tay trên giấy

Có thể bạn quan tâm: Cách Vẽ Núi Rừng Đẹp Và Chi Tiết: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

Nếu bạn không quen phần mềm, việc vẽ tay trên giấy millimeter (mm) vẫn là cách hiệu quả để nhanh chóng phác thảo ý tưởng. Đảm bảo sử dụng kẻ thước, compa, bút chì HB và bảng màu để ghi chú các vật liệu.

4. Xây dựng bố cục cơ bản

4.1. Nguyên tắc “Tam giác làm việc”

Tam giác làm việc (Work Triangle) là khoảng cách hợp lý giữa bếp, bồn rửa và tủ lạnh. Độ dài ba cạnh của tam giác nên từ 1.2 m tới 2.7 m và tổng độ dài không vượt quá 7 m. Điều này giúp giảm thời gian di chuyển và tăng hiệu suất nấu nướng.

4.2. Kiểu bố trí phổ biến

Kiểu bố trí	Đặc điểm	Khi nào thích hợp
Bếp chữ L	Hai dãy bếp tạo thành góc 90°	Không gian góc, diện tích vừa phải
Bếp chữ U	Ba dãy bếp bao quanh, tạo không gian trung tâm	Không gian rộng, cần nhiều bề mặt làm việc
Bếp thẳng (single wall)	Tất cả thiết bị nằm trên một bức tường	Nhà phố hẹp, diện tích nhỏ
Bếp đảo (island)	Bếp chính đặt ở trung tâm, có đảo phụ	Không gian mở, diện tích lớn, muốn có khu vực ăn nhanh
Bếp G	Kết hợp bếp chữ L + đảo, tạo hình chữ G	Không gian rộng, muốn tách khu vực nấu và ăn

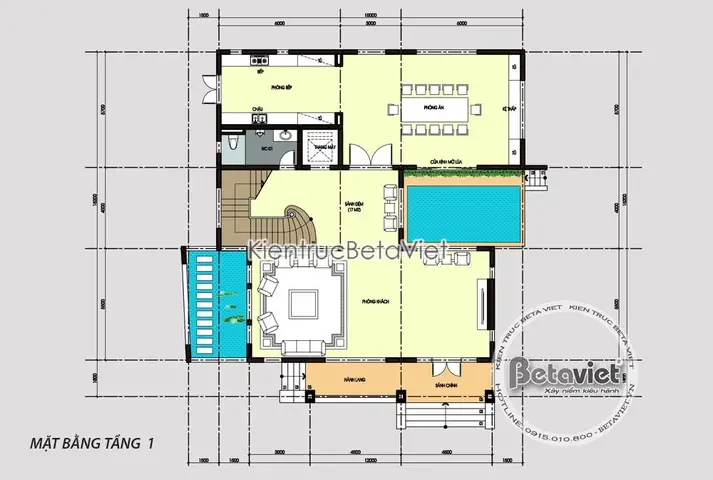

4.3. Lập bản vẽ mặt bằng (floor plan)

Có thể bạn quan tâm: Cách Vẽ Núi Lửa Đầy Đủ Từ Cơ Bản Đến Nâng Cao: Hướng Dẫn Chi Tiết Cho Người Mới Bắt Đầu

1. Vẽ tường: Sử dụng đường thẳng, ghi chú độ dày tường.
2. Đánh dấu cửa sổ, cửa ra vào: Ghi chú chiều rộng, chiều cao mở.
3. Xác định vị trí ống nước và gas: Đánh dấu bằng ký hiệu (🔴 cho gas, 🔵 cho nước).
4. Vẽ các thiết bị chính: Bếp, bồn rửa, tủ lạnh, máy hút mùi, máy rửa bát.
5. Bố trí tủ và kệ: Đánh dấu chiều cao, chiều sâu, vị trí tay cầm.

Lưu ý: Giữ khoảng cách ít nhất 60 cm giữa tủ bếp và tường để dễ dàng mở cửa tủ.

5. Chi tiết các thành phần trong bản vẽ

5.1. Bếp (cooktop)

• Loại bếp: Gas, điện (từ, cảm ứng), hồng ngoại.
• Kích thước tiêu chuẩn: 60 cm, 75 cm, 90 cm.
• Khoảng cách an toàn: Ít nhất 30 cm từ bếp đến tủ hoặc tường để tránh nhiệt độ cao.

5.2. Bồn rửa (sink)

• Số chậu: Đơn (single), đôi (double), ba (triple).
• Kích thước: Độ sâu 20‑25 cm, chiều rộng 45‑60 cm cho chậu đơn.
• Vị trí: Thông thường đặt gần bếp, tạo tam giác làm việc.

5.3. Tủ lạnh (refrigerator)

• Kích thước: Chiều cao 1.8‑2.0 m, chiều rộng 60‑70 cm.
• Khoảng cách mở cửa: Ít nhất 90 cm phía trước để cửa mở thoải mái.

5.4. Máy hút mùi (hood)

• Độ rộng: Ít nhất bằng độ rộng bếp, thường 60‑90 cm.
• Chiều cao lắp đặt: 65‑75 cm trên bếp (đối với bếp gas) hoặc 55‑65 cm (bếp điện).

5.5. Tủ bếp và kệ (cabinets & shelves)

Có thể bạn quan tâm: Cách Vẽ Nhánh Cây Đúng Kỹ Thuật: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

Loại tủ	Chiều cao tiêu chuẩn	Chiều sâu	Ghi chú
Tủ trên (upper cabinets)	70‑90 cm	30‑35 cm	Đặt cao hơn tầm tay để tránh va chạm
Tủ dưới (lower cabinets)	80‑85 cm	60 cm	Độ sâu tiêu chuẩn để vừa tay cầm
Kệ mở (open shelves)	Tùy ý	30‑40 cm	Dùng để trưng bày đồ dùng, gia vị

5.6. Đèn chiếu sáng (lighting)

• Đèn chính: Đèn trần LED, công suất 15‑20 W/m².
• Đèn dưới tủ (under‑cabinet): Đèn strip LED, tạo ánh sáng trực tiếp lên mặt bếp.
• Đèn điểm nhấn: Đèn pendant trên đảo bếp hoặc trên bàn ăn.

5.7. Điện, nước, gas

• Ổ cắm điện: Ít nhất 3 ổ trên tủ trên, 2 ổ trên tủ dưới, mỗi ổ 15 A.
• Ống nước: Đặt ở vị trí bồn rửa và máy rửa bát, độ cao 10‑15 cm dưới bồn.
• Ống gas: Đảm bảo có van an toàn, cách bếp ít nhất 30 cm.

6. Thực hành vẽ phòng bếp bằng AutoCAD (ví dụ)

1. Mở file mới → Đặt đơn vị là mm.
2. Dòng lệnh RECTANGLE → Vẽ khung tường ngoài (ví dụ 4000 mm x 3000 mm).
3. Dòng lệnh OFFSET → Tạo đường nội thất (độ dày tường 150 mm).
4. Dòng lệnh LINE → Vẽ vị trí cánh cửa, cửa sổ, đánh dấu kích thước bằng DIMLINEAR.
5. Dòng lệnh BLOCK → Nhập các block (bếp, bồn rửa, tủ lạnh, máy hút mùi) từ thư viện.
6. Sắp xếp → Đặt các block theo nguyên tắc tam giác làm việc.
7. Thêm chú giải → Dùng MTEXT để ghi chú vật liệu, màu sắc, độ cao lắp đặt.
8. Lưu file → Định dạng DWG và xuất PDF để chia sẻ với nhà thầu.

7. Thiết kế 3D để kiểm tra thực tế

Sau khi hoàn thành bản vẽ 2D, bước tiếp theo là tạo mô hình 3D để kiểm tra:

• Kiểm tra tầm nhìn: Đảm bảo tủ, kệ không che khuất cửa sổ, ánh sáng tự nhiên.
• Kiểm tra khoảng cách: Di chuyển nhân vật ảo để cảm nhận khoảng cách giữa bếp, bồn rửa, tủ lạnh.
• Kiểm tra màu sắc, vật liệu: Thay đổi vật liệu (gạch men, đá quartz) để xem hiệu ứng ánh sáng.

Các phần mềm như SketchUp hoặc Planner 5D cho phép điều chỉnh nhanh và xuất hình ảnh render chất lượng cao, giúp bạn và nhà thầu có cùng hiểu biết.

8. Lưu ý quan trọng khi vẽ phòng bếp

1. Tuân thủ quy chuẩn an toàn: Khoảng cách an toàn giữa bếp và vật liệu dễ cháy (gỗ, giấy).
2. Đảm bảo thông gió: Máy hút mùi phải đủ công suất (cùng với diện tích bếp, thường 300‑500 m³/h).
3. Chú ý đến độ cao làm việc: Độ cao bếp và bồn rửa nên nằm trong khoảng 85‑95 cm để giảm mỏi lưng.
4. Đặt ống nước và gas ở vị trí thuận tiện: Tránh phải kéo dài ống dẫn quá dài, gây mất áp lực.
5. Dự trù không gian mở rộng: Nếu có kế hoạch mở rộng, hãy để lại khoảng trống trong bản vẽ để dễ dàng thay đổi sau này.
6. Kiểm tra lại các kích thước: Trước khi đặt hàng tủ, thiết bị, luôn đo lại trên bản vẽ và thực địa.

9. Các xu hướng thiết kế bếp năm 2026‑2026

• Bếp “smart”: Tích hợp các thiết bị IoT như bếp cảm ứng có thể điều khiển qua điện thoại, tủ lạnh có màn hình LCD.
• Màu xanh pastel: Tạo cảm giác tươi mát, nhẹ nhàng, phù hợp với không gian mở.
• Đá tự nhiên (marble, onyx): Được ưa chuộng cho mặt bếp và đảo bếp, mang lại vẻ sang trọng.
• Kệ treo (floating shelves): Giúp không gian trông rộng hơn, đồng thời tạo điểm nhấn thiết kế.
• Đèn LED dạng dây (LED strip): Được lắp dọc dưới tủ, trong ngăn kéo, tạo ánh sáng nền mềm mại.

10. Kết luận

Việc vẽ phòng bếp không chỉ là công việc của kiến trúc sư mà còn có thể tự thực hiện nếu bạn nắm vững các nguyên tắc cơ bản và công cụ hỗ trợ. Từ việc đo đạc chính xác, xác định nhu cầu, lựa chọn phong cách, bố trí tam giác làm việc, cho tới vẽ bản vẽ 2D và kiểm tra 3D, mỗi bước đều đóng góp vào một không gian bếp đẹp, tiện nghi và an toàn.

Hãy bắt đầu với bản phác thảo trên giấy, sau đó dần dần chuyển sang phần mềm CAD hoặc các ứng dụng 3D để hoàn thiện. Khi bản vẽ đã sẵn sàng, bạn sẽ tự tin hơn trong việc trao đổi với nhà thầu, mua sắm nội thất và cuối cùng là tận hưởng những bữa ăn ngon trong không gian bếp mơ ước của mình.

Chúc bạn thành công và luôn có những giờ phút sáng tạo đầy cảm hứng trong hành trình thiết kế bếp!
