Cách Vẽ Phương Trực Trong Autocad: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mở Đầu

Trong lĩnh vực thiết kế kỹ thuật và kiến trúc, việc vẽ các phương trực (đường thẳng, đường tròn, hình ellipse, các khối cơ bản…) là nền tảng quan trọng để xây dựng các bản vẽ chất lượng. AutoCAD – phần mềm CAD (Computer-Aided Design) hàng đầu hiện nay, cung cấp một loạt các công cụ mạnh mẽ giúp người dùng nhanh chóng tạo ra các hình học chính xác. Tuy nhiên, nhiều người mới bắt đầu vẫn gặp khó khăn trong việc nắm bắt quy trình vẽ phương, đặc biệt là khi cần thực hiện các thao tác phức tạp như vẽ phương đối xứng, tạo các điểm tham chiếu, hoặc kết hợp nhiều lệnh một cách hiệu quả.

Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, toàn diện, từ những kiến thức cơ bản nhất cho tới các kỹ thuật nâng cao, giúp bạn thành thạo cách vẽ phương trong AutoCAD. Nội dung sẽ bao gồm:

1. Giới thiệu về môi trường làm việc trong AutoCAD.
2. Các lệnh cơ bản để vẽ các phương trực: LINE, CIRCLE, ARC, POLYGON, etc.
3. Kỹ thuật sử dụng các công cụ Snap, Osnap, Grid, và UCS để tạo điểm tham chiếu chính xác.
4. Cách vẽ các phương phức tạp: đối xứng, sao chép, xoay, phản chiếu, và tạo các hình dạng tùy chỉnh bằng lệnh POLYLINE và SPLINE.
5. Sử dụng Dynamic Input và Command Line để tăng tốc độ vẽ.
6. Các mẹo tối ưu hoá quy trình làm việc, bao gồm việc tạo blocks, layers, và templates.
7. Thực hành thực tế: ví dụ vẽ một bản nền nhà, một bộ phận máy móc, và một bản vẽ kiến trúc chi tiết.
8. Tổng kết và các tài nguyên học tập bổ sung.

Hãy cùng đi sâu vào từng phần, từng bước, để bạn có thể áp dụng ngay vào dự án thực tế của mình.

1. Hiểu Rõ Môi Trường Làm Việc Trong AutoCAD

1.1. Giao Diện Người Dùng (User Interface)

• Command Line: Vùng nhập lệnh, luôn hiện ở phía dưới màn hình. Đây là nơi bạn nhập các lệnh nhanh chóng và nhận phản hồi từ phần mềm.
• Ribbon: Thanh công cụ dạng tab, chứa các nhóm lệnh như Draw, Modify, Annotation, v.v.
• Toolbars: Các thanh công cụ có thể tùy chỉnh, thường chứa các lệnh thường dùng.
• Status Bar: Hiển thị thông tin trạng thái như Snap, Ortho, Polar, và các chế độ hiển thị khác.
• Model Space / Paper Space: Hai không gian làm việc: Model Space để vẽ mô hình thực tế, Paper Space để bố trí bản vẽ, tạo viewports và in ấn.

1.2. Các Thiết Lập Cơ Bản

Thiết Lập	Mô Tả	Cách Thay Đổi
Units (Đơn vị)	Đặt hệ thống đo lường (mm, cm, inch…)	UNITS → chọn Desired Unit
Grid & Snap	Bảo đảm các điểm vẽ khớp với lưới	GRID / SNAP → bật/tắt hoặc thay đổi khoảng cách
Ortho Mode	Giới hạn các đường vẽ chỉ theo trục X hoặc Y	Nhấn F8 hoặc bật qua Status Bar
Polar Tracking	Hỗ trợ vẽ theo các góc cố định (30°, 45°, 60°…)	Nhấn F10 hoặc bật qua Status Bar
Dynamic Input	Hiển thị hộp nhập liệu ngay tại con trỏ	Nhấn F12 hoặc bật qua Status Bar

Việc thiết lập đúng các thông số này sẽ giúp bạn vẽ chính xác và tiết kiệm thời gian.

2. Các Lệnh Cơ Bản Để Vẽ Phương Trực

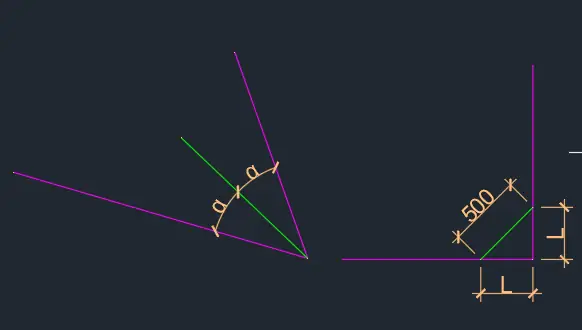

2.1. Lệnh LINE – Vẽ Đường Thẳng

Có thể bạn quan tâm: Cách Vẽ Phương Bản Đồ: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Cú pháp: LINE hoặc L → Nhấn Enter → Chọn điểm bắt đầu → Nhập tọa độ hoặc di chuyển chuột → Nhập điểm kết thúc → Nhấn Enter để kết thúc.

Mẹo nhanh:

• Ortho Mode (F8) giúp vẽ các đoạn thẳng chỉ ngang hoặc dọc.
• Dynamic Input hiển thị khoảng cách và góc ngay tại con trỏ, cho phép nhập @10<45 để vẽ 10 đơn vị theo góc 45° so với đoạn trước.

2.2. Lệnh CIRCLE – Vẽ Đường Tròn

Cú pháp: CIRCLE hoặc C → Nhập trung tâm → Nhập bán kính hoặc 2 điểm.

Phương pháp tạo vòng tròn:

• Center, Radius: Nhập C → Click vào vị trí trung tâm → Gõ giá trị bán kính.
• 2-Point: Nhập C → Gõ 2P → Click hai điểm tạo đường kính.

2.3. Lệnh ARC – Vẽ Cung

Cú pháp: ARC → Lựa chọn cách tạo (3 points, start-end-center, start-center-end,…) → Nhập các điểm tương ứng.

Thủ thuật:

• Dùng Start, Center, End để kiểm soát góc và chiều dài cung.
• Kết hợp với Ortho và Polar Tracking để tạo các cung có góc cố định (30°, 45°, 60°).

2.4. Lệnh POLYGON – Vẽ Đa Giác

Cú pháp: POLYGON → Nhập số cạnh → Chọn cách tạo (Inscribed in circle / Circumscribed about circle) → Nhập bán kính hoặc chiều dài cạnh.

2.5. Lệnh RECTANGLE – Vẽ Hình Chữ Nhật

Cú pháp: RECTANGLE → Nhập góc đầu (điểm 1) → Nhập góc đối diện (điểm 2).
Sử dụng Ortho để đảm bảo các cạnh luôn song song với trục.

2.6. Lệnh POLYLINE – Vẽ Đường Đa Điểm

Cú pháp: PLINE hoặc PL → Bắt đầu vẽ → Nhập các điểm liên tiếp → Nhấn Enter để kết thúc.
Bạn có thể chuyển đổi giữa line, arc, spline trong cùng một polyline bằng cách nhấn Arc hoặc Spline trong phần Command Prompt.

Có thể bạn quan tâm: Cách Vẽ Dầm Lệch Trong Etabs: Hướng Dẫn Chi Tiết Từng Bước

3. Kỹ Thuật Sử Dụng Snap, Osnap, Grid và UCS

3.1. Object Snap (Osnap)

Osnap cho phép bạn bắt điểm trên các đối tượng hiện có: Endpoint, Midpoint, Center, Quadrant, Intersection, Perpendicular, Tangent, Nearest, Node, Quadrant, Extension, Intersection.

• Cách bật: Nhấn F3 hoặc click biểu tượng Osnap trên Status Bar.
• Cài đặt chi tiết: Gõ OSNAP → Tick các tùy chọn cần thiết → OK.

Ví dụ: Khi vẽ một đường thẳng muốn bắt đầu từ trung tâm một vòng tròn, bật Center → Di chuột tới vòng tròn → Đánh dấu trung tâm sẽ xuất hiện.

3.2. Grid & Snap

• Grid: Hiển thị lưới nền, giúp định vị nhanh.
• Snap: Khi bật, con trỏ sẽ “bắt” vào các điểm lưới với khoảng cách đã đặt.
• Cách thay đổi: Nhấn F7 (Grid) và F9 (Snap) hoặc vào Drafting Settings (DSETTINGS).

3.3. User Coordinate System (UCS)

UCS là hệ tọa độ người dùng, có thể được đặt lại để vẽ trong các mặt phẳng không phải XY.

• Cách thiết lập: Gõ UCS → Chọn World, Face, View, hoặc nhập tọa độ mới.
• Lệnh UCSICON: Hiển thị biểu tượng UCS để dễ dàng di chuyển, xoay, hoặc định vị lại.

Ứng dụng thực tế: Khi vẽ một bộ phận nghiêng 30°, bạn có thể xoay UCS 30° để mọi lệnh vẽ đều nằm trên “mặt phẳng” mới, giảm việc tính toán góc thủ công.

4. Vẽ Các Phương Phức Tạp

4.1. Đối Xứng (Mirror)

Có thể bạn quan tâm: Cách Vẽ Dầm Autocad Nhanh: Hướng Dẫn Từ A Đến Z Cho Người Mới Bắt Đầu

• Lệnh: MIRROR → Chọn đối tượng → Xác định trục đối xứng (hai điểm) → Nhấn Enter.
• Mẹo: Khi muốn tạo đối xứng theo một đường chéo, bật Ortho và nhập các điểm trùng nhau để tạo trục chính xác.

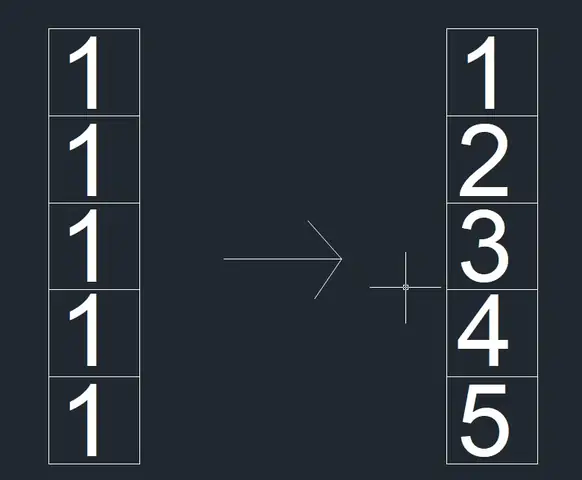

4.2. Sao Chép (Copy)

• Lệnh: COPY → Chọn đối tượng → Xác định điểm gốc → Di chuyển con trỏ đến vị trí mới → Nhấn Enter hoặc nhập khoảng cách.

4.3. Xoay (Rotate)

• Lệnh: ROTATE → Chọn đối tượng → Xác định điểm xoay → Nhập góc (có thể nhập @10<30 để xoay 30° quanh trục dọc).

4.4. Phản Chiếu (Scale)

• Lệnh: SCALE → Chọn đối tượng → Xác định điểm cơ sở → Nhập tỉ lệ (ví dụ 0.5 để giảm một nửa).

4.5. Tạo Đường Polyline Kết Hợp Arc & Spline

• Bắt đầu với PLINE.
• Khi nhập các điểm, nhấn Arc để chuyển sang vẽ cung.
• Nhấn Spline để vẽ đường cong mượt.
• Để hoàn thành, nhấn Enter.

4.6. Lệnh SPLINE – Đường Cong Tự Do

• Cú pháp: SPLINE → Nhập các điểm kiểm soát → Nhấn Enter.
• Tùy chỉnh: Dùng FIT để tạo spline qua các điểm đã nhập, hoặc CONTROL để nhập các điểm điều khiển.

4.7. Lệnh HATCH – Tô Đè Mẫu

• Cú pháp: HATCH → Chọn mẫu (solid, pattern) → Click vào vùng kín → Nhấn Enter.
• Dùng để tạo nền cho các hình, ví dụ tô màu nền cho mặt bằng.

5. Tăng Tốc Độ Vẽ Bằng Dynamic Input và Command Line

5.1. Dynamic Input (DI)

Có thể bạn quan tâm: Cách Vẽ Dấu Định Tâm: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Khi bật (F12), một hộp thoại nhập liệu xuất hiện ngay tại con trỏ, cho phép nhập độ dài, góc, bán kính mà không cần rời chuột.
• Cách sử dụng: Vẽ một đường thẳng → Khi di chuyển con trỏ, nhập @150<45 → Nhấn Enter → Đường thẳng 150 đơn vị, góc 45° sẽ được tạo.

5.2. Command Line Shortcuts

• ?: Hiển thị danh sách các tùy chọn hiện có.
• /: Chia các tùy chọn trong một lệnh (ví dụ LINE /T để kích hoạt Tracking).
• Ctrl + Shift + C: Copy Object.
• Ctrl + Shift + V: Paste as block.

5.3. Lệnh REPEAT và MACRO

• REPEAT: Gõ REPEAT → Nhập lệnh cần lặp lại → Hệ thống sẽ thực hiện lại lệnh đó.
• Macro: Tạo macro trong CUI (Customize User Interface) để gán các lệnh phức tạp vào một nút.

6. Tối Ưu Hóa Quy Trình Làm Việc

6.1. Sử Dụng Layers (Lớp)

• Tạo các lớp cho đường viền, kích thước, cấu kiện, vật liệu, …
• Thiết lập màu, kiểu nét, độ dày cho từng lớp để bản vẽ dễ đọc và quản lý.

6.2. Blocks (Khối)

• Khi một đối tượng (ví dụ một cửa sổ, một ốc vít) được sử dụng nhiều lần, tạo block để chèn nhanh.
• Lệnh: BLOCK → Đặt tên → Chọn đối tượng → Xác định điểm base → Nhấn OK.
• Dùng INSERT hoặc kéo thả từ DesignCenter.

6.3. Templates (Mẫu)

• Tạo file .dwt chứa các thiết lập chuẩn: units, layers, blocks, title block, layout.
• Khi bắt đầu dự án mới, mở template để tiết kiệm thời gian.

6.4. Annotation Scale và Text Styles

• Đặt Annotation Scale phù hợp với bản vẽ để kích thước chữ, kích thước, và hatch luôn đúng tỉ lệ.
• Tạo Text Style cho tiêu đề, chú thích, và ghi chú.

6.5. Lệnh XREF (External Reference)

• Khi làm dự án lớn, chia thành các file riêng và XREF vào bản chính.
• Giúp giảm kích thước file và tăng tốc độ mở file.

7. Thực Hành: 3 Ví Dụ Ứng Dụng Thực Tế

7.1. Vẽ Bản Nền Nhà (Floor Plan)

1. Thiết lập Units: UNITS → mm.
2. Kích hoạt Grid & Snap: GRID 10, SNAP 5.
3. Tạo Layers: LAYER → tạo Walls, Doors, Windows, Dimensions.
4. Vẽ tường: Dùng RECTANGLE hoặc POLYLINE → bật Ortho → nhập độ dài chính xác.
5. Thêm cửa ra vào: Tạo block cho cửa, chèn vào vị trí phù hợp.
6. Gắn chú thích kích thước: DIMLIN → chọn điểm đầu và cuối tường → chỉnh DIMSTYLE cho phù hợp.
7. Hatch nền: HATCH → chọn pattern “SOLID” cho các khu vực nội thất.

7.2. Vẽ Bộ Phận Máy Móc (Mechanical Part)

1. Thiết lập UCS: Đánh dấu trục chính của chi tiết, xoay UCS 30° nếu cần.
2. Vẽ các đường tròn và lỗ: CIRCLE → nhập bán kính → dùng TRIM để cắt.
3. Tạo khối trụ: EXTRUDE (trong 3D) hoặc vẽ các mặt phẳng bằng PLINE.
4. Áp dụng Mirror: Đối xứng các chi tiết đối xứng.
5. Thêm ghi chú: MTEXT để mô tả vật liệu, kích thước.

7.3. Vẽ Bản Vẽ Kiến Trúc Chi Tiết (Architectural Detail)

1. Import bản nền: Dùng XREF để đưa bản nền vào.
2. Tạo layer “Detail”: Đặt màu đỏ, độ dày 0.5.
3. Vẽ các chi tiết: Sử dụng POLYLINE kết hợp ARC để tạo các góc bo tròn, SPLINE cho đường cong mềm.
4. Thêm hatch: HATCH → chọn pattern “ANSI31” cho tường bê tông.
5. Ghi chú và kích thước: DIMLINEAR, DIMANGULAR, LEADER.

8. Tổng Kết

Việc vẽ phương trong AutoCAD không chỉ là thao tác đơn giản nhấn một vài lệnh mà còn đòi hỏi người dùng hiểu rõ môi trường làm việc, các công cụ hỗ trợ (Osnap, UCS, Dynamic Input) và quy trình tối ưu hoá (layers, blocks, templates). Khi nắm vững các kiến thức cơ bản và áp dụng các kỹ thuật nâng cao, bạn sẽ:

• Tiết kiệm thời gian: Nhờ vào việc sử dụng lệnh nhanh, macro, và dynamic input.
• Đảm bảo độ chính xác: Thông qua việc thiết lập units, snap, và osnap phù hợp.
• Tăng tính chuyên nghiệp: Bằng cách tổ chức file bằng layers, blocks và XREF.
• Dễ dàng bảo trì và sửa đổi: Khi có thay đổi, chỉ cần chỉnh sửa block hoặc layer tương ứng.

Hãy thực hành thường xuyên, tạo các bản mẫu (templates) cho từng loại dự án và luôn cập nhật các tính năng mới của AutoCAD (ví dụ: AutoCAD 2026 đã cải thiện công cụ Quick Measure, Smart Annotation, và AI‑assisted design suggestions). Khi đã thành thạo, việc vẽ các phương trong CAD sẽ trở thành một quy trình trơn tru và hiệu quả, giúp bạn tập trung vào sáng tạo và giải quyết các vấn đề thiết kế phức tạp hơn.

9. Tài Nguyên Học Tập Bổ Sung

Tài Nguyên	Mô Tả	Liên Kết
AutoCAD Official Help	Hướng dẫn chi tiết từ Autodesk	https://help.autodesk.com
Lynda.com – AutoCAD Essential Training	Khóa học video từ cơ bản tới nâng cao	https://www.linkedin.com/learning
CADTutor Forum	Cộng đồng trao đổi kinh nghiệm	https://www.cadtutor.net/forum
YouTube – The CAD Geek	Video tutorial ngắn gọn về các lệnh	https://www.youtube.com/c/TheCADGeek
Autodesk University	Các buổi hội thảo chuyên sâu	https://www.autodeskuniversity.com
Sách “Mastering AutoCAD 2026”	Tài liệu tham khảo toàn diện	ISBN: 978-1119791305

Lưu ý cuối cùng: Khi làm việc trên các dự án lớn, luôn sao lưu (backup) file thường xuyên, sử dụng DWG Compare để theo dõi thay đổi, và đặt mật khẩu bảo mật nếu bản vẽ chứa thông tin nhạy cảm. Chúc bạn thành công trong việc khai thác tối đa sức mạnh của AutoCAD để tạo ra những bản vẽ chất lượng cao!
