Cách Vẽ Process Động Cơ: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mở Đầu

Trong lĩnh vực thiết kế cơ khí và kỹ thuật ô tô, việc vẽ process (quy trình) động cơ là một bước quan trọng giúp các kỹ sư, nhà thiết kế và nhà sản xuất hiểu rõ cách thức hoạt động, cấu trúc bên trong và các thông số kỹ thuật của một động cơ. Quy trình vẽ không chỉ giúp truyền đạt ý tưởng một cách trực quan mà còn là cơ sở để thực hiện các bước phân tích, tối ưu hoá và sản xuất. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từng bước một, từ việc chuẩn bị công cụ, nắm vững kiến thức cơ bản về động cơ, tới các kỹ thuật vẽ chi tiết và các mẹo nâng cao để tạo ra bản vẽ process động cơ chuẩn xác và chuyên nghiệp.

1. Hiểu Rõ Khái Niệm “Process Động Cơ”

1.1 Định Nghĩa

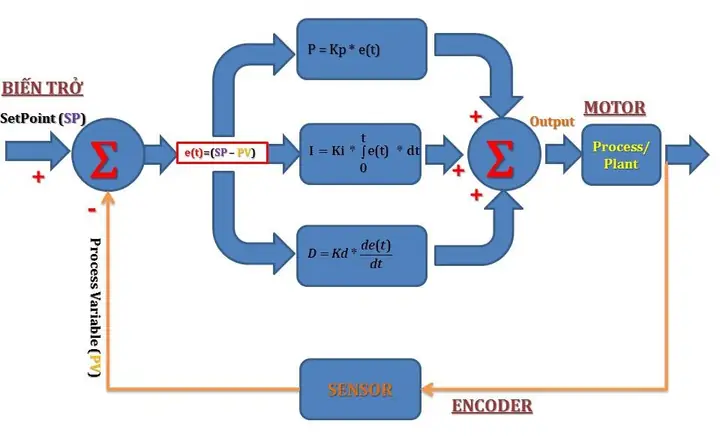

Process động cơ (còn gọi là flow diagram hoặc process diagram) là biểu đồ mô tả luồng chất lượng, năng lượng và thông tin trong một động cơ từ lúc nạp nhiên liệu, cháy nổ, tới việc truyền công suất tới bánh xe hoặc tải. Nó thể hiện các thành phần chính, mối quan hệ giữa các bộ phận và các bước xử lý trong quá trình hoạt động.

1.2 Tầm Quan Trọng

• Giao tiếp: Giúp các bộ phận khác nhau (kỹ sư thiết kế, nhà sản xuất, bộ phận kiểm tra) hiểu chung về cấu trúc và hoạt động.
• Phân tích: Dễ dàng xác định các điểm yếu, rủi ro và cơ hội tối ưu hoá.
• Tiêu chuẩn hoá: Đảm bảo các quy trình tuân thủ tiêu chuẩn kỹ thuật và an toàn.
• Giáo dục: Là tài liệu học tập cho sinh viên, thực tập sinh và nhân viên mới.

2. Chuẩn Bị Công Cụ Và Tài Nguyên

2.1 Phần Mềm Vẽ

Có thể bạn quan tâm: Cách Vẽ Process Chuyển Động: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• AutoCAD: Phổ biến trong vẽ kỹ thuật 2D, hỗ trợ tạo các khối và biểu tượng chuẩn.
• SolidWorks: Dành cho mô hình 3D, cho phép tạo mô hình động cơ và xuất ra bản vẽ 2D.

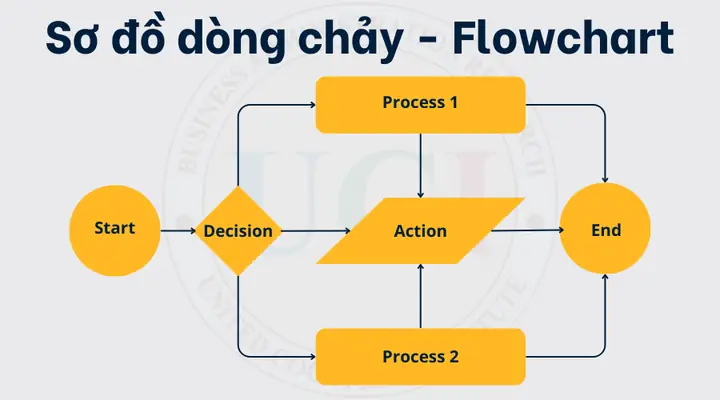

• Microsoft Visio hoặc Lucidchart: Thích hợp cho flowchart, biểu đồ quy trình.
• PlantUML: Dành cho người thích lập trình, tạo diagram qua mã lệnh.
• Adobe Illustrator: Khi cần thiết kế bản vẽ đẹp mắt, đồ họa.

2.2 Tài Liệu Tham Khảo

• Sổ tay kỹ thuật của nhà sản xuất động cơ (ví dụ: Toyota, Honda, GM).
• Tiêu chuẩn ISO 10135 (đánh dấu kỹ thuật) và ISO 1101 (đặc tả dung sai).
• Sách giáo trình “Internal Combustion Engine Fundamentals” – John B. Heywood.
• Các tài liệu nghiên cứu và bài báo khoa học liên quan đến động cơ.

2.3 Dụng Cụ Hỗ Trợ

• Bảng vẽ (drafting table) và giấy kẻ ô (nếu làm bản vẽ tay).
• Bút vẽ kỹ thuật (bút máy, bút chì mềm, bút mực).
• Thước kẻ, thước góc, compa.
• Mẫu biểu tượng (standard symbols) cho các thành phần như piston, van, bơm, ống dẫn, cảm biến.

3. Nắm Vững Kiến Thức Cơ Bản Về Cấu Trúc Động Cơ

3.1 Các Thành Phần Chính

Thành phần	Chức năng	Vị trí trong diagram
Xi lanh (Cylinder)	Nơi xảy ra quá trình đốt cháy	Trung tâm, thường là hình chữ nhật hoặc hình trụ
Piston	Di chuyển lên xuống, truyền lực	Bên trong xi lanh
Van (Van nạp & van xả)	Điều khiển luồng không khí và khí thải	Đặt ở đầu xi lanh
Trục khuỷu (Crankshaft)	Chuyển đổi chuyển động tịnh tiến thành quay	Nối các piston
Bơm nhiên liệu (Fuel Pump)	Cung cấp nhiên liệu tới buồng đốt	Liên kết với hệ thống nhiên liệu
Hệ thống làm mát (Cooling System)	Giữ nhiệt độ ổn định	Đường ống dẫn nước hoặc dung môi
Hệ thống đánh lửa (Ignition System)	Tạo tia lửa để đốt cháy hỗn hợp	Đầu bugi, cuộn dây
Cảm biến (Sensors)	Thu thập dữ liệu vận hành	Nhiều vị trí: nhiệt độ, áp suất, lưu lượng

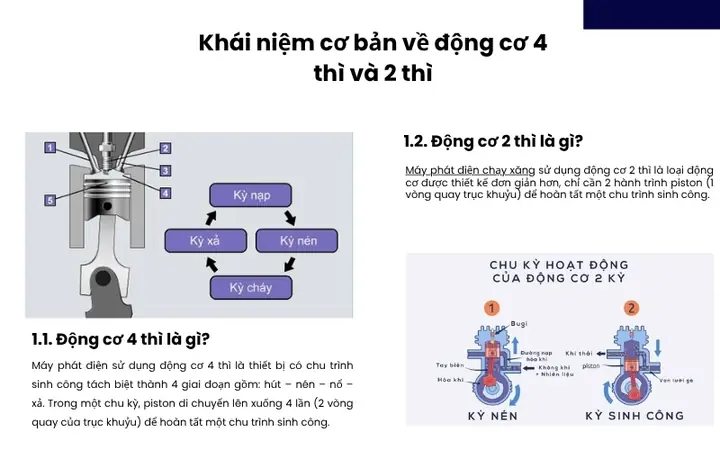

3.2 Các Giai Đoạn Hoạt Động Cơ Bản

1. Nạp (Intake): Van nạp mở, không khí (và nhiên liệu trong hệ thống phun) vào buồng đốt.
2. Nén (Compression): Van đóng, piston di chuyển lên, nén hỗn hợp.
3. Đánh lửa (Combustion / Power): Bụng lửa (spark) đốt cháy hỗn hợp, tạo áp suất đẩy piston xuống.
4. Xả (Exhaust): Van xả mở, khí thải ra khỏi buồng.

3.3 Các Loại Động Cơ

• Động cơ xăng (Petrol): Dùng bugi, hỗn hợp không khí – nhiên liệu được phun vào buồng.
• Động cơ diesel: Nén mạnh, nhiệt độ cao tự cháy nhiên liệu.
• Động cơ hybrid: Kết hợp động cơ đốt trong và motor điện.
• Động cơ điện: Không có quá trình đốt cháy, chỉ có luồng điện và từ trường.

Hiểu rõ loại động cơ bạn sẽ vẽ giúp lựa chọn biểu tượng và quy trình phù hợp.

4. Các Bước Vẽ Process Động Cơ Chi Tiết

Có thể bạn quan tâm: Cách Vẽ Pro Trong Minecraft: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

4.1 Bước 1: Xác Định Mục Đích Và Đối Tượng Đọc

• Mục đích: Giảng dạy, thiết kế, báo cáo, chuẩn hoá quy trình.
• Đối tượng: Kỹ sư, nhân viên sản xuất, sinh viên, khách hàng.
• Dựa vào mục đích để quyết định mức độ chi tiết, màu sắc và các chú giải.

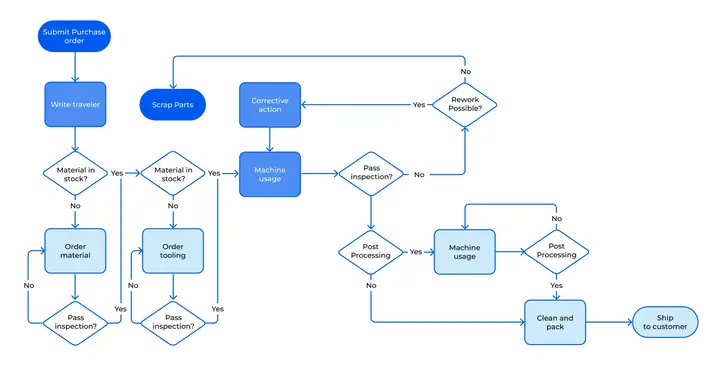

4.2 Bước 2: Lập Dàn Ý (Storyboard)

• Vẽ sơ bộ trên giấy hoặc phần mềm.
• Xác định các khối chính (các thành phần) và các luồng (flow) giữa chúng.
• Đánh số các bước (1 → 2 → 3…) để dễ dàng theo dõi.

4.3 Bước 3: Chọn Ký Hiệu (Symbols) Chuẩn

• ISO 10628: Chuẩn cho sơ đồ quy trình công nghiệp.
• ANSI Y32.2: Chuẩn cho các ký hiệu trong ngành cơ khí.
• Ví dụ: Hình tròn cho bơm, hình vuông cho van, mũi tên chỉ hướng dòng chất.

4.4 Bước 4: Vẽ Các Thành Phần Chính

1. Vẽ các khối: Dùng công cụ “Rectangle” (AutoCAD) hoặc “Box” (Visio) để tạo khối cho mỗi thành phần.
2. Đặt tên: Ghi tên đầy đủ và ký hiệu (VD: “Van Nạp (IN)”, “Piston 1”).
3. Đánh dấu vị trí: Nếu cần, thêm chỉ dẫn vị trí (trên, dưới, bên trái, bên phải).

4.5 Bước 5: Vẽ Các Luồng (Flows)

• Mũi tên: Dùng mũi tên đơn (đúng hướng) cho luồng chất (khí, dầu, nước) và mũi tên đôi hoặc dấu “~” cho luồng năng lượng (điện, nhiệt).
• Màu sắc: Thường dùng màu xanh cho khí/nước, màu đỏ cho năng lượng, màu đen cho cơ khí.
• Độ dày: Đường dày hơn cho luồng chính, mỏng hơn cho luồng phụ.

4.6 Bước 6: Thêm Các Thành Phần Phụ và Cảm Biến

• Cảm biến áp suất, nhiệt độ, lưu lượng thường được biểu thị bằng hình tròn có ký hiệu “S”.
• Các bộ điều khiển (ECU) được vẽ dưới dạng hình chữ nhật với ký hiệu “Controller”.

4.7 Bước 7: Ghi Chú (Annotations) và Thông Số Kỹ Thuật

• Thông số: Áp suất nạp, nhiệt độ cháy, lưu lượng nhiên liệu, tốc độ quay trục khuỷu (RPM).
• Chú giải: Giải thích các ký hiệu, các ngưỡng an toàn, các lỗi thường gặp.
• Đặt chú giải ở phần cuối hoặc ở góc bản vẽ để không làm rối mắt.

4.8 Bước 8: Kiểm Tra Lại (Verification)

Có thể bạn quan tâm: Cách Vẽ Pony Mắc Cỡ: Hướng Dẫn Từng Bước Để Tạo Ra Những Tác Phẩm Độc Đáo Và Đầy Sáng Tạo

• Kiểm tra tính logic: Mỗi luồng phải có điểm đầu và điểm cuối rõ ràng.
• Đảm bảo không có mũi tên chồng lên nhau gây nhầm lẫn.
• Kiểm tra tính chuẩn: Các ký hiệu phải tuân thủ chuẩn ISO/ANSI đã chọn.
• Nhờ đồng nghiệp hoặc người có kinh nghiệm xem xét và góp ý.

4.9 Bước 9: Lưu Trữ Và Xuất Bản

• Lưu file gốc (DWG, SLDDRW, VSDX) để chỉnh sửa sau.
• Xuất ra PDF, PNG hoặc SVG cho việc chia sẻ.
• Đặt tên file rõ ràng: “Process_DongCo_Petrol_4Cyl_2024.pdf”.

5. Mẫu Quy Trình Động Cơ Xăng 4 Xi-Lanh (4-Cylinder) – Chi Tiết

Lưu ý: Dưới đây là mô tả chi tiết các khối và luồng, bạn có thể dựa vào để vẽ thực tế.

1. Bơm nhiên liệu (Fuel Pump)
2. Đầu vào: Nhiên liệu từ bồn (Fuel Tank) → Đường ống (Fuel Line) → Bơm.

3. Đầu ra: Nhiên liệu áp suất cao → Đầu phun (Injector).

4. Bộ lọc nhiên liệu (Fuel Filter)

5. Nước và tạp chất được loại bỏ.

6. Đầu ra: Nhiên liệu sạch → Đầu phun.

7. Đầu phun (Injector)

8. Phun nhiên liệu vào buồng đốt từng xi lanh.

9. Đồng bộ với hệ thống ECU.

10. Van nạp (Intake Valve)

11. Mở khi piston di chuyển xuống (điều khiển bằng camshaft).

12. Không khí vào buồng (cùng với nhiên liệu trong hệ thống phun).

13. Bộ cảm biến áp suất nạp (MAP Sensor)

14. Đo áp suất trong đường nạp, truyền dữ liệu tới ECU.

15. Camshaft (trục cam)

16. Điều khiển mở/đóng van nạp và van xả.

17. Được truyền động bởi dây đai hoặc dây xích từ trục khuỷu.

18. Trục khuỷu (Crankshaft)

19. Nhận lực từ piston, tạo ra mô-men xoắn.

20. Kết nối tới hộp số (Transmission).

21. Van xả (Exhaust Valve)

22. Mở khi piston di chuyển lên sau công đoạn đốt cháy.

23. Khí thải ra cổng xả.

24. Hệ thống xả (Exhaust System)

25. Đầu ra: Khí thải → Bộ lọc xúc tác (Catalytic Converter) → Ống xả (Muffler) → Không khí môi trường.

26. Hệ thống làm mát (Cooling System)

    • Bơm nước (Water Pump) → Đầu vào nước lạnh → Đầu ra qua bộ tản nhiệt (Radiator) → Quay lại động cơ.
    • Cảm biến nhiệt độ (Coolant Temperature Sensor) cung cấp dữ liệu tới ECU.

27. Hệ thống đánh lửa (Ignition System)

    • Cuộn dây (Coil) → Bugi (Spark Plug) → Tia lửa tại thời điểm điểm nổ.
    • Đồng bộ với vị trí piston (via Crankshaft Position Sensor).

28. ECU (Engine Control Unit)

    • Nhận dữ liệu từ các cảm biến.
    • Điều khiển bơm nhiên liệu, đầu phun, cuộn dây, camshaft (nếu có hệ thống VVT).

29. Bộ điều khiển VVT (Variable Valve Timing) (nếu có)

    • Thay đổi góc mở/đóng van để tối ưu hoá công suất và tiêu thụ nhiên liệu.

Mỗi khối trên sẽ được biểu thị bằng một hình vuông/hình chữ nhật, các luồng khí và nhiên liệu bằng mũi tên màu xanh, các luồng năng lượng (điện, nhiệt) bằng mũi tên màu đỏ. Các cảm biến được đặt ở góc khối và nối bằng đường nét đứt.

6. Các Kỹ Thuật Nâng Cao

6.1 Sử Dụng Layer (Lớp) Để Quản Lý Độ Phức Tạp

Có thể bạn quan tâm: Cách Vẽ Pony Lấp Lánh Đầy Sáng Tạo Và Thú Vị: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

• Layer 1: Khối cơ bản (động cơ, bơm, van).
• Layer 2: Luồng chất (khí, dầu, nước).
• Layer 3: Luồng năng lượng (điện, nhiệt).
• Layer 4: Chú giải và thông số.
  Việc bật/tắt layer giúp người xem tập trung vào phần mình quan tâm.

6.2 Tạo Animation (Hoạt Họa) Cho Các Giai Đoạn

• Dùng SolidWorks Motion hoặc MATLAB Simulink để mô phỏng chuyển động piston, luồng khí.
• Export dưới dạng video ngắn để minh hoạ trong báo cáo.

6.3 Kết Hợp Với CFD (Computational Fluid Dynamics)

• Tạo mô hình 3D của đường dẫn khí và dung môi, chạy mô phỏng CFD để xác định phân bố áp suất, nhiệt độ.
• Kết quả CFD được chèn vào bản vẽ dưới dạng biểu đồ màu (heat map) để trực quan hơn.

6.4 Áp Dụng Mô Hình 5S (Sort, Set in order, Shine, Standardize, Sustain)

• Khi vẽ process, áp dụng nguyên tắc 5S để sắp xếp các khối, luồng sao cho gọn gàng, dễ hiểu, tránh lộn xộn.

6.5 Kiểm Tra Chuẩn ISO 9001

• Đảm bảo quá trình vẽ được ghi lại trong tài liệu SOP (Standard Operating Procedure).
• Kiểm tra định kỳ để cập nhật thay đổi công nghệ (ví dụ: động cơ điện – hybrid).

7. Lỗi Thường Gặp Khi Vẽ Process Động Cơ Và Cách Khắc Phục

Lỗi	Nguyên nhân	Cách khắc phục
Mũi tên không chỉ đúng hướng	Quên kiểm tra luồng chất	Kiểm tra lại chuỗi các bước, dùng màu khác để phân biệt luồng
Thiếu ký hiệu chuẩn	Không tham khảo tiêu chuẩn	Tải bộ ký hiệu ISO/ANSI và đặt vào thư viện phần mềm
Quá tải thông tin trên một trang	Cố vẽ quá chi tiết	Chia thành nhiều trang: “Input”, “Combustion”, “Exhaust”
Không đồng nhất độ dày đường	Thay đổi công cụ vẽ	Đặt “line weight” cố định trong template
Chú giải không rõ ràng	Viết tắt không giải thích	Thêm bảng chú giải ở cuối bản vẽ
Sai vị trí cảm biến	Không tham khảo bản vẽ thực tế	Tham khảo bản vẽ CAD của động cơ thực tế hoặc tài liệu nhà sản xuất

8. Ứng Dụng Thực Tế Của Process Động Cơ

8.1 Trong Thiết Kế Sản Phẩm

• Giúp nhóm thiết kế xác định các chi tiết cần thay đổi để cải thiện hiệu suất.
• Dùng làm tài liệu tham khảo khi tạo mô hình 3D và thực hiện phân tích FEA (Finite Element Analysis).

8.2 Trong Sản Xuất

• Dùng để lập trình máy CNC, robot lắp ráp.
• Hướng dẫn công nhân lắp ráp đúng thứ tự, giảm lỗi.

8.3 Trong Bảo Trì

• Khi có lỗi, kỹ thuật viên có thể theo dõi luồng và xác định bộ phận nghi ngờ.
• Sử dụng trong đào tạo nhân viên bảo trì.

8.4 Trong Đào Tạo

• Giảng viên sử dụng để minh hoạ quá trình hoạt động động cơ cho sinh viên.
• Sinh viên thực hành vẽ lại để nắm vững kiến thức.

9. Kết Luận

Việc vẽ process động cơ không chỉ là một công việc kỹ thuật mà còn là nghệ thuật truyền đạt thông tin phức tạp một cách trực quan, logic và chuẩn hoá. Từ việc chuẩn bị công cụ, nắm vững cấu trúc động cơ, tới việc lựa chọn ký hiệu chuẩn, tạo các luồng, chú giải chi tiết và kiểm tra lại, mỗi bước đều đóng góp vào sự thành công của bản vẽ. Áp dụng các kỹ thuật nâng cao như layer, animation, CFD hay tuân thủ chuẩn ISO sẽ giúp bạn tạo ra những bản vẽ không chỉ đẹp mắt mà còn có giá trị thực tiễn cao.

Hãy bắt đầu với một dàn ý đơn giản, dần dần mở rộng chi tiết và luôn luôn kiểm tra lại tính logic và chuẩn hoá. Khi đã thành thạo, bạn sẽ có thể tạo ra các bản vẽ process động cơ đa dạng – từ động cơ xăng truyền thống, diesel, hybrid cho tới các hệ thống động cơ điện hiện đại – đáp ứng mọi nhu cầu trong lĩnh vực cơ khí và ô tô.

Chúc bạn thành công trong việc vẽ process động cơ và đạt được những kết quả ấn tượng trong công việc và nghiên cứu!
