Cách Vẽ Radar Spider: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mở Đầu

Radar spider, còn được gọi là biểu đồ mạng nhện (spider chart) hay biểu đồ radar, là một công cụ trực quan mạnh mẽ giúp so sánh nhiều biến số cùng một lúc trong một không gian hai chiều. Với khả năng hiển thị mối quan hệ giữa các yếu tố một cách trực quan, radar spider được ứng dụng rộng rãi trong các lĩnh vực như kinh doanh, quản trị dự án, giáo dục, thể thao và thậm chí trong việc phân tích dữ liệu cá nhân. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ những khái niệm cơ bản, cách chuẩn bị dữ liệu, các bước vẽ radar spider bằng các công cụ phổ biến (Excel, Google Sheets, Python, R) cho đến những mẹo nâng cao để tối ưu hoá biểu đồ, làm sao để biểu đồ của bạn không chỉ đẹp mắt mà còn truyền tải thông tin một cách hiệu quả.

1. Hiểu Về Radar Spider

1.1 Radar Spider là gì?

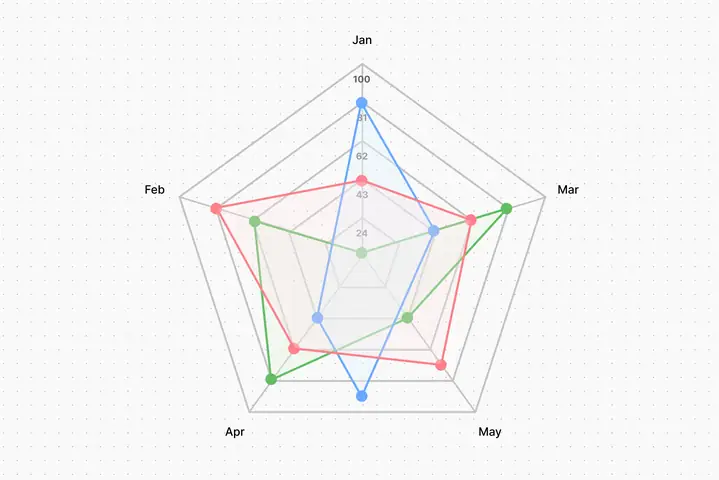

Radar spider là một loại biểu đồ đa chiều, trong đó mỗi trục (axis) đại diện cho một biến số (dimension). Các trục này thường được bố trí đều nhau quanh một điểm trung tâm, tạo thành hình đa giác. Giá trị của mỗi biến số được vẽ lên trục tương ứng và các điểm này được nối lại bằng các đoạn thẳng, tạo thành một hình đa giác hoặc một dải màu (nếu có nhiều bộ dữ liệu). Nhờ cấu trúc này, người xem có thể nhanh chóng nhận ra điểm mạnh, điểm yếu và các xu hướng tổng thể.

1.2 Ưu điểm và nhược điểm

Ưu điểm	Nhược điểm
Trực quan: Dễ nhìn thấy sự khác biệt giữa các yếu tố	Giới hạn số biến: Khi quá nhiều trục, biểu đồ trở nên rối
So sánh đa chiều: So sánh nhiều bộ dữ liệu cùng lúc	Đọc sai: Độ dài trục có thể gây hiểu lầm nếu không chuẩn hoá
Thích hợp cho dữ liệu chuẩn hoá: Đánh giá tổng thể	Không phù hợp cho dữ liệu thời gian: Không thể hiển thị xu hướng thời gian tốt

2. Chuẩn Bị Dữ Liệu

2.1 Lựa chọn biến số

• Số lượng biến: Thông thường từ 3-8 biến là hợp lý. Nếu vượt quá 10, biểu đồ sẽ trở nên khó đọc.
• Tính đồng nhất: Các biến nên có cùng đơn vị hoặc được chuẩn hoá về thang 0-100 để so sánh công bằng.
• Mức độ quan trọng: Chọn các yếu tố quan trọng nhất cho mục tiêu phân tích (ví dụ: trong đánh giá nhân viên: kỹ năng giao tiếp, kỹ năng chuyên môn, tinh thần làm việc…).

2.2 Chuẩn hoá dữ liệu

Có thể bạn quan tâm: Cách Vẽ Ra Tỳ: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Nếu các biến có thang đo khác nhau, cần chuẩn hoá về cùng một thang (0-1 hoặc 0-100). Phương pháp phổ biến:

• Min-Max Scaling:

  X_{norm} = \frac{X – X_{min}}{X_{max} – X_{min}} \times 100

• Z-score (nếu muốn giữ phân phối):

  Z = \frac{X – \mu}{\sigma}

  Sau đó chuyển đổi Z sang thang 0-100 (thường bằng cách dùng hàm sigmoid hoặc min-max).

2.3 Định dạng bảng dữ liệu

Đối tượng	Biến 1	Biến 2	Biến 3	Biến 4	Biến 5
A	78	85	62	90	70
B	65	70	80	75	85
C	90	60	75	80	65

• Dòng đầu: Tên các biến (cột).
• Cột đầu: Tên các đối tượng (hàng).
• Giá trị: Đã được chuẩn hoá (nếu cần).

3. Vẽ Radar Spider Bằng Excel

Excel là công cụ phổ biến, dễ tiếp cận cho người không chuyên lập trình.

3.1 Bước 1: Nhập dữ liệu

1. Mở Excel, tạo một sheet mới.
2. Nhập bảng dữ liệu như trong phần 2.3. Đảm bảo không có ô trống giữa các giá trị.

3.2 Bước 2: Chọn loại biểu đồ

1. Select toàn bộ bảng dữ liệu (bao gồm tiêu đề).
2. Vào Insert → Charts → Radar. Excel cung cấp ba loại: Radar, Radar with Markers, Filled Radar.
3. Chọn Filled Radar nếu muốn màu nền, giúp so sánh dễ hơn.

3.3 Bước 3: Tùy chỉnh biểu đồ

• Tiêu đề: Click vào tiêu đề và nhập “So sánh năng lực nhân viên”.
• Màu sắc: Click vào mỗi series (đối tượng) → Format Data Series → Fill → Chọn màu khác nhau.
• Đường kẻ: Đặt Line Style thành solid, độ dày 2 pt để dễ nhìn.
• Trục: Click vào trục → Format Axis → Đặt Minimum = 0, Maximum = 100, Major unit = 20.

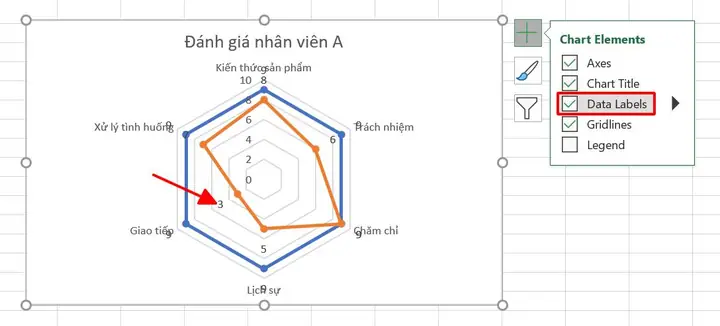

• Label: Bật Data Labels để hiển thị giá trị trên mỗi nút.

3.4 Bước 4: Lưu và xuất

• Copy as picture nếu cần chèn vào PowerPoint.
• Save as PDF để giữ định dạng khi chia sẻ.

3.5 Một số lưu ý khi dùng Excel

Có thể bạn quan tâm: Cách Vẽ Ra Ssr: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Vấn đề	Giải pháp
Biểu đồ bị chồng lên nhau	Đặt Overlap = 0% trong Format Data Series.
Trục không đồng đều	Kiểm tra lại dữ liệu chuẩn hoá, hoặc thiết lập trục thủ công.
Khi thêm dữ liệu mới	Chọn lại vùng dữ liệu hoặc dùng Table để tự động mở rộng.

4. Vẽ Radar Spider Bằng Google Sheets

Google Sheets cho phép làm việc trực tuyến, chia sẻ nhanh chóng.

4.1 Nhập dữ liệu

Tương tự như Excel, tạo bảng dữ liệu trong một sheet.

4.2 Chèn biểu đồ

1. Select dữ liệu → Insert → Chart.
2. Trong Chart editor, chọn Chart type → Radar chart.
3. Google Sheets chỉ hỗ trợ radar không có màu nền (filled), nhưng vẫn đủ để so sánh.

4.3 Tùy chỉnh

• Series: Thêm màu cho từng series trong tab Customize → Series.
• Axis: Đặt Min = 0, Max = 100.
• Legend: Đặt vị trí để không che dữ liệu.

4.4 Chia sẻ

Sử dụng Share để cấp quyền xem hoặc chỉnh sửa cho đồng nghiệp.

5. Vẽ Radar Spider Bằng Python (Matplotlib & Plotly)

Python cho phép tạo biểu đồ tùy biến cao, phù hợp với nhà phân tích dữ liệu.

5.1 Cài đặt môi trường

pip install matplotlib plotly pandas numpy

5.2 Dữ liệu mẫu

Có thể bạn quan tâm: Cách Vẽ Quẻ Dịch: Hướng Dẫn Chi Tiết Từ A Đến Z

import pandas as pd data = { 'Category': 'Kỹ năng giao tiếp', 'Kỹ năng chuyên môn', 'Tinh thần làm việc', 'Quản lý thời gian', 'Sáng tạo', 'A': 78, 85, 62, 90, 70, 'B': 65, 70, 80, 75, 85, 'C': 90, 60, 75, 80, 65
}
df = pd.DataFrame(data)
df.set_index('Category', inplace=True)

5.3 Matplotlib Radar

import matplotlib.pyplot as plt
import numpy as np labels = df.index.tolist()
num_vars = len(labels) angles = np.linspace(0, 2 np.pi, num_vars, endpoint=False).tolist()
angles += angles:1 # Đóng vòng def add_to_plot(ax, values, label, color): values = values.tolist() values += values:1 # Đóng vòng ax.plot(angles, values, color=color, linewidth=2, label=label) ax.fill(angles, values, color=color, alpha=0.25) fig, ax = plt.subplots(figsize=(8,8), subplot_kw=dict(polar=True))
ax.set_theta_offset(np.pi / 2)
ax.set_theta_direction(-1) # Thiết lập trục
ax.set_thetagrids(np.degrees(angles:-1), labels)
ax.set_ylim(0, 100) colors = '#1f77b4', '#ff7f0e', '#2ca02c'
for col, color in zip(df.columns, colors): add_to_plot(ax, dfcol, col, color) ax.legend(loc='upper right', bbox_to_anchor=(1.1, 1.1))
plt.title('So sánh năng lực nhân viên', y=1.08)
plt.show()

Giải thích các bước quan trọng

• angles: Tính góc cho mỗi trục, đảm bảo vòng tròn hoàn chỉnh.
• add_to_plot: Hàm tiện lợi để vẽ mỗi series, bao gồm đường viền và phần màu nền.
• set_theta_offset và set_theta_direction: Đặt vị trí bắt đầu và chiều quay (đi ngược chiều kim đồng hồ để phù hợp với thói quen đọc).
• set_thetagrids: Gán nhãn cho mỗi trục.

5.4 Plotly Radar (Interactive)

import plotly.graph_objects as go fig = go.Figure() for col in df.columns: fig.add_trace(go.Scatterpolar( r=dfcol.values, theta=labels, fill='toself', name=col )) fig.update_layout( polar=dict( radialaxis=dict(visible=True, range=0, 100) ), title='So sánh năng lực nhân viên (Interactive)'
) fig.show()

• Interactive: Người dùng có thể hover để xem giá trị chi tiết, bật/tắt series bằng legend.
• Export: Dễ dàng xuất dưới dạng PNG, SVG hoặc nhúng vào web.

5.5 Khi nào chọn Matplotlib vs Plotly?

Tiêu chí	Matplotlib	Plotly
Độ tùy biến sâu	✅	✅ (cũng tốt)
Tương tác (hover, zoom)	❌	✅
Dễ tích hợp vào báo cáo PDF	✅	✅ (có thể export)
Đòi hỏi môi trường không có internet	✅	❌ (cần JS)

6. Vẽ Radar Spider Bằng R (ggplot2 & fmsb)

R là ngôn ngữ thống kê mạnh mẽ, với gói fmsb chuyên dụng cho radar.

6.1 Cài đặt gói

install.packages("fmsb")
library(fmsb)

6.2 Dữ liệu mẫu

# Tạo dataframe
data <- data.frame( Kythuat = c(78, 65, 90), Chuyenmon = c(85, 70, 60), Tinhthan = c(62, 80, 75), Quanly = c(90, 75, 80), Sangtao = c(70, 85, 65)
)
rownames(data) <- c("A","B","C") # Thêm dòng max và min cho chuẩn hoá (0-100)
data <- rbind(rep(100,5), rep(0,5), data)

6.3 Vẽ biểu đồ

radarchart( data, axistype = 1, pcol = c("red","blue","green"), pfcol = c(rgb(1,0,0,0.3), rgb(0,0,1,0.3), rgb(0,1,0,0.3)), plwd = 2, plty = 1, cglcol = "grey", cglty = 1, axislabcol = "grey", caxislabels = seq(0,100,20), title = "So sánh năng lực nhân viên"
)
legend("topright", legend = rownames(data)3:5, col = c("red","blue","green"), lty=1, lwd=2, bty = "n")

6.4 Tùy chỉnh nâng cao

• th.col: Thay đổi màu nền của các vòng tròn.
• vlcex: Thay đổi kích thước nhãn trục.
• seg: Thêm các đoạn thẳng để tạo lưới chi tiết hơn.

7. Thiết Kế Radar Spider Thông Minh

Có thể bạn quan tâm: Cách Vẽ Quần Short: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

7.1 Chọn màu sắc

• Màu sắc tương phản: Đảm bảo mỗi series có màu riêng biệt và đủ tương phản với nền.
• Màu nhạt cho nền và đậm cho đường viền giúp dữ liệu nổi bật.
• Sử dụng palette ColorBrewer hoặc viridis để tránh vấn đề màu mù màu.

7.2 Đánh dấu điểm mạnh, điểm yếu

• Highlight các trục có giá trị > 80 (điểm mạnh) bằng biểu tượng ngôi sao hoặc màu vàng.
• Lowlight các trục < 40 (điểm yếu) bằng màu đỏ hoặc biểu tượng dấu chấm than.

7.3 Thêm chú giải và mô tả

• Annotation: Thêm chú thích ngắn gọn cho mỗi trục để giải thích ý nghĩa (ví dụ: “Kỹ năng giao tiếp: khả năng truyền đạt thông tin hiệu quả”).
• Tooltip (trong Plotly) giúp người dùng xem chi tiết mà không làm rối biểu đồ.

7.4 Định dạng trục

• Đánh số: Đặt tick marks ở mỗi 20 đơn vị (0,20,40,60,80,100).
• Label góc: Đặt nhãn trục nghiêng 45 độ để tránh chồng chéo.

7.5 Đánh giá độ tin cậy

Nếu dữ liệu có độ lệch chuẩn, có thể vẽ độ bao phủ (error bands) quanh mỗi series để thể hiện biến động. Trong Python (Plotly) có thể dùng error_r trong Scatterpolar.

fig.add_trace(go.Scatterpolar( r=dfcol.values, theta=labels, name=col, error_r=dict( type='data', array=std_devcol, visible=True )
))

8. Các Ứng Dụng Thực Tiễn

8.1 Đánh giá nhân viên

• Biểu đồ radar giúp HR nhanh chóng nhận diện năng lực và đề xuất kế hoạch đào tạo.
• Kết hợp với điểm KPI để tạo bảng tổng hợp.

8.2 So sánh sản phẩm

• Khi một công ty ra mắt nhiều phiên bản sản phẩm, radar spider cho phép khách hàng nhìn thấy ưu và nhược điểm của từng phiên bản (giá, tính năng, độ bền, thiết kế…).

8.3 Phân tích chiến lược marketing

• Đánh giá các kênh quảng cáo (SEO, PPC, Social Media, Email, Offline) dựa trên tiêu chí: chi phí, ROI, tầm phủ, tương tác, chuyển đổi.

8.4 Đánh giá dự án

• Các chỉ số như thời gian hoàn thành, ngân sách, chất lượng, rủi ro, sự hài lòng của khách hàng có thể được biểu diễn trên một radar để quyết định dự án nào cần ưu tiên.

9. Những Sai Lầm Thường Gặp Khi Vẽ Radar Spider

Sai lầm	Hậu quả	Cách khắc phục
Không chuẩn hoá dữ liệu	Các trục có thang đo khác nhau làm so sánh sai lệch	Áp dụng Min-Max hoặc Z-score trước khi vẽ
Quá nhiều trục (>12)	Biểu đồ trở nên lộn xộn, khó đọc	Chọn lọc lại các biến quan trọng hoặc chia thành nhiều biểu đồ
Màu sắc không đồng nhất	Người xem khó phân biệt series	Sử dụng palette chuẩn, tránh màu quá gần nhau
Không gán nhãn trục	Người xem không biết mỗi trục đại diện cho gì	Luôn đặt nhãn và chú thích đầy đủ
Không đặt giới hạn trục	Các giá trị >100 hoặc <0 làm biểu đồ mất tỷ lệ	Đặt min=0, max=100 (hoặc thang chuẩn hoá tương ứng)
Không biểu diễn độ lệch	Bỏ qua thông tin biến động	Thêm error bands hoặc biểu tượng đánh dấu độ lệch

10. Tóm Tắt Quy Trình Từ A → Z

1. Xác định mục tiêu: Bạn muốn so sánh gì? (nhân viên, sản phẩm, chiến dịch…)
2. Lựa chọn biến: 3‑8 biến quan trọng, đồng nhất.
3. Chuẩn hoá dữ liệu: Min‑Max → 0‑100.
4. Chuẩn bị bảng: Dòng đầu là biến, cột đầu là đối tượng.
5. Chọn công cụ: Excel / Google Sheets (đơn giản), Python (tùy biến), R (thống kê).
6. Vẽ biểu đồ: Chọn loại radar (filled, with markers).
7. Tùy chỉnh: Màu, trục, legend, annotation.
8. Kiểm tra: Đảm bảo không có trục chồng, giá trị đúng thang.
9. Export/Share: PNG, PDF, interactive HTML.
10. Đánh giá: Nhận phản hồi, cải thiện thiết kế nếu cần.

11. Kết Luận

Radar spider không chỉ là một công cụ trực quan đẹp mắt mà còn là một phương pháp phân tích đa chiều mạnh mẽ, giúp người dùng nhanh chóng nắm bắt được các khía cạnh quan trọng của dữ liệu. Việc vẽ radar spider đúng cách—từ chuẩn hoá dữ liệu, lựa chọn công cụ phù hợp, đến thiết kế màu sắc và chú thích—sẽ nâng cao khả năng truyền đạt thông tin, hỗ trợ quyết định một cách hiệu quả.

Hy vọng qua bài viết chi tiết này, bạn đã nắm vững quy trình và những bí quyết để tạo ra các biểu đồ radar chuyên nghiệp, dù bạn là người mới bắt đầu hay một nhà phân tích dữ liệu có kinh nghiệm. Hãy thử áp dụng vào dự án thực tế của mình và chia sẻ kết quả để mọi người cùng học hỏi!

Chúc bạn thành công!
