1. Giới Thiệu Tổng Quan Về Ram Dốc Và Revit
1.1. Ram dốc là gì?
Ram dốc (slope slab) là một loại sàn bê tông cốt thép được đổ trên nền đất có độ dốc nhất định, thường được sử dụng trong các công trình như bãi đỗ xe, sân thể thao, khu vực công cộng, hay nền sàn của các tòa nhà có địa hình không bằng phẳng. Mục đích chính của ram dốc là hỗ trợ thoát nước, giảm nguy cơ ngập úng và tăng tính thẩm mỹ cho công trình.
1.2. Tại sao nên dùng Revit để vẽ ram dốc?
Autodesk Revit là phần mềm BIM (Building Information Modeling) mạnh mẽ, cho phép kiến trúc sư, kỹ sư kết cấu và các nhà thiết kế phối hợp chặt chẽ trong một môi trường 3D. Khi vẽ ram dốc trong Revit, bạn sẽ được hưởng những lợi ích sau:
| Lợi ích | Mô tả |
|---|---|
| Mô hình 3D chính xác | Thể hiện độ dốc, độ dày, cấu tạo cốt thép một cách trực quan. |
| Tự động tính toán khối lượng | Revit có thể tính toán thể tích bê tông, khối lượng cốt thép, chi phí vật liệu. |
| Tích hợp với các hệ thống khác | Dễ dàng liên kết với hệ thống thoát nước, mặt bằng khuôn mẫu, và các bộ phận kết cấu. |
| Kiểm tra va chạm (Clash Detection) | Phát hiện va chạm với các hệ thống ống, dây cáp, nền móng… |
| Tự động tạo bản vẽ 2D | Khi mô hình 3D thay đổi, các bản vẽ 2D (plan, section, elevation) được cập nhật tự động. |
1.3. Đối tượng áp dụng bài viết
Bài viết này hướng tới:
- Kiến trúc sư, kỹ sư kết cấu mới bắt đầu làm việc với Revit.
- Kỹ sư thiết kế hạ tầng muốn tạo ram dốc cho dự án.
- Sinh viên và người học tự học muốn nắm vững quy trình vẽ ram dốc trong Revit.
Có thể bạn quan tâm: Cách Vẽ Quần Áo Cho Chibi: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
2. Chuẩn Bị Trước Khi Bắt Đầu
2.1. Yêu cầu phần mềm và phần cứng
| Yêu cầu | Thông số đề nghị |
|---|---|
| Phần mềm | Autodesk Revit 2026 trở lên (đảm bảo có bản quyền hoặc dùng bản trial). |
| Hệ điều hành | Windows 10 64-bit trở lên. |
| CPU | Intel i5 (hoặc AMD tương đương) trở lên. |
| RAM | Tối thiểu 8 GB, khuyến nghị 16 GB cho dự án lớn. |
| GPU | Card hỗ trợ DirectX 11, VRAM 2 GB trở lên. |
| Lưu trữ | SSD 256 GB trở lên để giảm thời gian tải mô hình. |
2.2. Thu thập dữ liệu gốc
- Bản vẽ mặt bằng (plan) và mặt cắt (section): Đảm bảo có các thông tin về độ dốc, độ cao, và vị trí các cột, tường.
- Bản đồ địa hình (topography): Nếu dự án có địa hình tự nhiên, bạn cần import file DWG, DXF, hoặc sử dụng công cụ “Toposurface” trong Revit.
- Thông số kỹ thuật: Độ dày slab, loại bê tông (C25/30…), khoảng cách và kích thước cốt thép, độ dốc tối đa (thường 1-3% cho mục đích thoát nước).
2.3. Tạo dự án mới và thiết lập đơn vị
- Mở Revit → File > New > Project → Chọn template “Construction Template”.
- Vào Manage > Project Units → Đặt đơn vị chiều dài thành “mm” hoặc “m” tùy dự án.
- Đặt hệ thống Level (cấp độ) cho nền móng và mặt sàn, ví dụ:
- Level 0: Mặt đất (độ cao 0 m)
- Level 1: Độ cao slab (có thể là 0.2 m, 0.3 m tùy thiết kế).
Có thể bạn quan tâm: Cách Vẽ Quy Trình Trong Word: Hướng Dẫn Chi Tiết Từ A Đến Z
3. Các Bước Cơ Bản Để Vẽ Ram Dốc
3.1. Tạo Toạ Độ Độ Dốc (Slope) Trên Mặt Phẳng
Bước 1: Vẽ khung (Boundary) cho slab
- Chọn Architecture > Floor.
- Chọn Sketch → Vẽ polyline bao quanh khu vực cần ram dốc (bán kính, hình chữ nhật, đa giác…). Đảm bảo khép kín.
Bước 2: Định nghĩa độ dốc
- Khi vẫn ở chế độ Sketch, nhấp chuột phải vào Floor → Properties.
- Trong bảng Properties, tìm mục Slope (độ dốc). Nếu không hiện, bật Show Advanced Options.
- Nhập giá trị độ dốc ở dạng “%” hoặc “°”. Ví dụ: 1.5% (tương đương 0.015) hoặc 0.86°.
- Đặt Reference Plane (mặt tham chiếu) – thường là Level 0 hoặc mặt đất hiện có.
Lưu ý: Revit cho phép đặt độ dốc cho từng cạnh riêng lẻ. Nếu muốn độ dốc không đồng nhất (ví dụ, dốc từ A tới B, nhưng B tới C khác), bạn cần tạo multiple floor hoặc sử dụng Floor Region.
3.2. Điều Chỉnh Độ Dày Slab
Sau khi định nghĩa độ dốc, bạn cần xác định độ dày slab:
- Trong Properties của Floor, tìm Thickness và nhập giá trị (ví dụ: 200 mm).
- Nếu muốn độ dày thay đổi dọc theo độ dốc (tăng dày ở vùng thấp hơn), bạn có thể tạo Floor Type mới và áp dụng Parameter “Variable Thickness” (cần dùng Revit Structure hoặc Dynamo để tùy biến nâng cao).
3.3. Thêm Cốt Thép (Rebar) Cho Ram Dốc
3.3.1. Tạo Rebar Shape
- Chuyển sang Structure > Rebar.
- Chọn Rebar Shape → Create New → Đặt tên (VD: “R_D45_12”). Chọn Bar Type (12 mm) và Hook nếu cần.
3.3.2. Đặt Rebar Trên Slab
- Chọn Structure > Rebar → Place Rebar.
- Trong Properties, chọn Host là slab vừa tạo.
- Thiết lập Cover (lớp bảo vệ bê tông) – thường 25 mm cho mặt trên và 40 mm cho mặt dưới.
- Đặt Spacing (khoảng cách) theo tiêu chuẩn (ví dụ: 150 mm cho lớp dày 200 mm).
- Sử dụng Array để sao chép Rebar dọc và ngang.
Mẹo: Khi slab có độ dốc, Revit tự động điều chỉnh chiều cao Rebar dựa trên mặt phẳng host. Tuy nhiên, cần kiểm tra lại để tránh Rebar chạm vào mặt dốc quá cao.
3.4. Kiểm Tra Va Chạm (Clash Detection) Với Các Hệ Thống Khác
- Mở Add‑in “Navisworks Manage” (hoặc sử dụng Revit Clash Detection nếu có).
- Chạy Clash Test giữa Floor và MEP (ống, dây cáp).
- Ghi lại các vị trí va chạm và chỉnh sửa Rebar hoặc độ dốc cho phù hợp.
4. Tối Ưu Hóa Độ Dốc Và Thông Số Kỹ Thuật

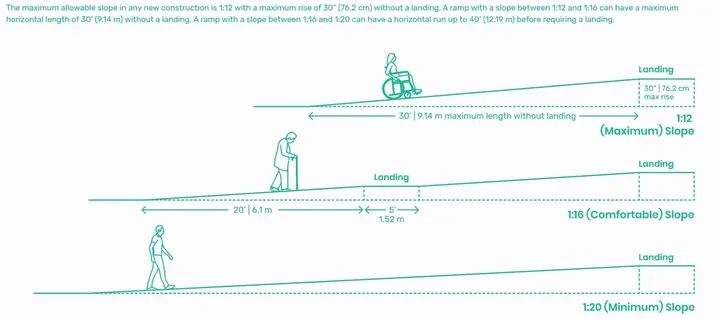

4.1. Tính Toán Độ Dốc Thực Tế
Độ dốc tối ưu thường nằm trong khoảng 0.5% – 2% để đảm bảo thoát nước mà không gây trơn trượt. Công thức tính:
Có thể bạn quan tâm: Cách Vẽ Quốc Kỳ Việt Nam: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
\text{Slope (\%)} = \frac{\Delta h}{L} \times 100
Trong đó:
(\Delta h) = chênh lệch độ cao (mm)
(L) = chiều dài dọc (mm)
Ví dụ: Nếu chiều dài 10 m và muốn độ dốc 1.5%,
\Delta h = \frac{1.5}{100} \times 10000 = 150 \text{ mm}
Bạn có thể nhập 150 mm vào Height của Floor ở một đầu, Revit sẽ tự động tạo độ dốc.
4.2. Kiểm Tra Độ Bền Cốt Thép
Sử dụng Revit Structure để chạy Analysis:
1. Vào Analyze > Structural Analysis → Run Analysis.
2. Xem Bending Moment, Shear Force trên slab để đảm bảo cốt thép đáp ứng.
3. Điều chỉnh Rebar spacing nếu các giá trị vượt giới hạn cho phép.
4.3. Thêm Lớp Phủ Bề Mặt (Finishing Layer)
Sau khi slab đã hoàn thiện, bạn có thể thêm Floor Finish:
1. Chọn Architecture > Floor → Floor Type → Concrete Slab (Structural).
2. Trong Properties, bật Structural Floor → Finish Layer và nhập độ dày (VD: 30 mm nền gạch).
5. Xuất Bản Vẽ Và Báo Cáo
5.1. Tạo View Plan và Section
- View > Plan Views > Floor Plan → Chọn Level 1.
- View > Section > Callout → Vẽ callout cho khu vực ram dốc để hiển thị độ dốc và cốt thép.
5.2. Đánh Dấu Độ Dốc Trên Các View
- Sử dụng Detail Line và Text để ghi chú “Slope = 1.5%”.
- Hoặc bật Annotation → Slope Symbol (cần add‑in bổ sung).
5.3. Tạo Schedule cho Rebar
- View > Schedules > Schedule/Quantities → Chọn Rebar.
- Thêm các trường: Bar Type, Length, Quantity, Total Length.
- Đặt Filter để chỉ hiển thị Rebar trên slab.
5.4. Xuất PDF hoặc DWG
- File > Export > PDF – chọn các sheet cần xuất.
- File > Export > CAD Formats > DWG – xuất bản vẽ 2D cho nhà thầu.
6. Một Số Lưu Ý Thực Tiễn Khi Vẽ Ram Dốc
| Chủ đề | Lưu ý |
|---|---|
| Độ dốc quá lớn | Tránh > 3% vì sẽ gây cảm giác không ổn định cho người đi bộ và tăng nguy cơ nứt bê tông. |
| Cốt thép | Đảm bảo Cover đủ để tránh ăn mòn, đặc biệt ở vùng thấp nơi nước tập trung. |
| Mối nối với nền móng | Đặt Expansion Joint hoặc Control Joint để giảm nguy cơ nứt khi nền móng co giãn. |
| Thiết kế thoát nước | Kết hợp drainage layer (đá dăm, ống thoát) dưới slab để tăng hiệu quả thoát nước. |
| Kiểm tra mô hình 3D | Luôn quay mô hình 3D và kiểm tra góc nghiêng bằng Measure Tool để xác nhận độ dốc thực tế. |
7. Sử Dụng Dynamo Để Tự Động Hóa Độ Dốc
Nếu dự án có nhiều khu vực ram dốc với độ dốc và độ dày khác nhau, việc dùng Dynamo (visual programming cho Revit) sẽ tiết kiệm thời gian.
7.1. Quy Trình Cơ Bản
- Mở Dynamo → New Graph.
- Sử dụng node Select Model Elements để chọn các slab cần thay đổi.
- Dùng Element.GetParameterValueByName để lấy Level và Thickness hiện tại.
- Tạo Number Slider cho độ dốc (%).
- Dùng Element.SetParameterByName để gán giá trị Slope mới cho mỗi slab.
- Chạy script → các slab sẽ tự động cập nhật độ dốc.
7.2. Ví Dụ Code (Pseudo‑Code)
# Dynamo Python Script
import clr
clr.AddReference('RevitAPI')
from Autodesk.Revit.DB import doc = DocumentManager.Instance.CurrentDBDocument
uiapp = DocumentManager.Instance.CurrentUIApplication
app = uiapp.Application slabs = UnwrapElement(IN0) # List of selected floors
slope = IN1 # Slope value (e.g., 0.015 for 1.5%) t = Transaction(doc, "Set Slope")
t.Start()
for slab in slabs: param = slab.get_Parameter(BuiltInParameter.FLOOR_SLOPE) if param: param.Set(slope)
t.Commit()
OUT = slabs
Tip: Khi chạy script, luôn Backup mô hình trước khi thực hiện thay đổi hàng loạt.
8. Kết Luận
Việc vẽ ram dốc trong Revit không chỉ là một thao tác kỹ thuật đơn thuần mà còn là quá trình tích hợp kiến thức về địa kỹ thuật, kết cấu và BIM. Nhờ Revit, bạn có thể:
- Mô phỏng chính xác độ dốc và kiểm tra khả năng thoát nước.
- Tự động tính toán khối lượng bê tông, cốt thép và chi phí.
- Kiểm tra va chạm với các hệ thống MEP, giảm rủi ro trong thi công.
- Tạo báo cáo và bản vẽ nhanh chóng, đồng bộ với mô hình 3D.
Bằng cách tuân thủ các bước chi tiết từ chuẩn bị dữ liệu, tạo slab, thiết lập độ dốc, bố trí cốt thép, tới kiểm tra và xuất bản vẽ, bạn sẽ có được một mô hình ram dốc hoàn chỉnh, đáp ứng yêu cầu thiết kế và tiêu chuẩn kỹ thuật. Đừng quên khai thác thêm các công cụ như Dynamo để tự động hoá quy trình khi dự án quy mô lớn, giúp tiết kiệm thời gian và tăng độ chính xác.
Hy vọng bài viết này đã cung cấp cho bạn một hướng dẫn toàn diện và thực tế để vẽ ram dốc trong Revit một cách chuyên nghiệp. Chúc bạn thành công trong các dự án của mình!
