Cách Vẽ Sắc Ký: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mở Đầu

Sắc ký (chromatography) là một trong những kỹ thuật phân tích quan trọng và phổ biến trong lĩnh vực hoá học, dược học, môi trường và thực phẩm. Việc vẽ sắc ký không chỉ giúp chúng ta trực quan hoá quá trình tách chất mà còn là công cụ hỗ trợ trong việc phân tích, so sánh và trình bày kết quả một cách chuyên nghiệp. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết về cách vẽ sắc ký, bao gồm các loại sắc ký cơ bản, các yếu tố ảnh hưởng, phần mềm hỗ trợ, và những lưu ý quan trọng khi thực hiện.

Lưu ý: Bài viết được thiết kế cho người mới bắt đầu nhưng cũng chứa các thông tin nâng cao dành cho những ai đã có kinh nghiệm trong lĩnh vực sắc ký.

1. Tổng Quan Về Sắc Ký

1.1 Định Nghĩa

Sắc ký là một phương pháp tách các thành phần trong một hỗn hợp dựa trên sự khác nhau về tốc độ di chuyển của chúng qua một pha tĩnh (stationary phase) và pha động (mobile phase). Khi hỗn hợp được đưa vào cột hoặc lớp mỏng, các thành phần sẽ di chuyển với tốc độ khác nhau, tạo ra các đỉnh (peak) trên biểu đồ sắc ký.

1.2 Các Loại Sắc Ký Phổ Biến

Loại sắc ký	Nguyên tắc	Ứng dụng chính
Sắc ký lớp mỏng (TLC)	Phân tách trên lớp mỏng silica gel hoặc alumina	Kiểm tra độ tinh khiết, xác định thành phần
Sắc ký cột (column chromatography)	Sử dụng cột chứa pha tĩnh	Tách và thu sạch hợp chất
Sắc ký lỏng cao áp (HPLC)	Áp suất cao để đưa pha động qua cột	Phân tích dược phẩm, môi trường
Sắc ký khí (GC)	Pha động là khí, cột chịu nhiệt	Phân tích chất bay hơi, khí thơm
Sắc ký khối lượng (MALDI, ESI)	Phân tách dựa trên khối lượng	Phân tích protein, peptide

Mỗi loại sắc ký có đặc thù riêng, nhưng về mặt cơ bản, cách vẽ biểu đồ sắc ký đều tuân theo một số nguyên tắc chung.

Có thể bạn quan tâm: Cách Vẽ Sư Cô Đầy Đủ Từ Cơ Bản Đến Nâng Cao: Hướng Dẫn Chi Tiết Cho Người Mới Bắt Đầu

2. Các Thành Phần Cơ Bản Của Đồ Thị Sắc Ký

2.1 Trục Hoặc (X‑axis)

• Tên gọi: Retention time (t_R) hoặc Volume (V) tùy loại.
• Đơn vị: Giây (s), phút (min), hoặc millilitre (mL).
• Mục đích: Thể hiện thời gian hoặc thể tích mà mẫu di chuyển qua cột.

2.2 Trục Dọc (Y‑axis)

• Tên gọi: Detector response (một chiều) hoặc Absorbance, Fluorescence, Conductivity…
• Đơn vị: mAU (milli‑absorbance unit), mV (millivolt), hoặc %T (percent transmittance).
• Mục đích: Thể hiện cường độ tín hiệu của chất được phát hiện.

2.3 Đỉnh (Peak)

• Chiều cao: Tỷ lệ với nồng độ của chất.
• Chiều rộng: Liên quan đến độ phân tách và độ rộng cột.
• Vị trí (Retention time): Đặc trưng cho mỗi chất trong điều kiện nhất định.

2.4 Nền (Baseline)

• Đường nền là đường thẳng (hoặc cong) mô tả tín hiệu nền khi không có chất nào được phát hiện. Độ ổn định của baseline ảnh hưởng tới độ chính xác khi xác định diện tích đỉnh.

2.5 Các Đánh Dấu Quan Trọng

• Retention factor (k’): k’ = (t_R – t_0) / t_0 (t_0 là thời gian chết).
• Resolution (Rs): Rs = 2(t_R2 – t_R1) / (w1 + w2) (w1, w2 là độ rộng của các đỉnh).
• Asymmetry factor (As): Đánh giá hình dạng đỉnh.

3. Quy Trình Vẽ Sắc Ký Bước‑Sau‑Bước

Bước 1: Thu Thập Dữ Liệu Thô

Có thể bạn quan tâm: Cách Vẽ Sơn Mài: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Chạy mẫu: Sử dụng thiết bị HPLC/GC/TLC thích hợp.
2. Lưu lại dữ liệu: Thông thường dưới dạng file .csv, .txt, hoặc .raw.
3. Kiểm tra chất lượng: Đảm bảo baseline ổn định, không có nhiễu lớn.

Bước 2: Lựa Chọn Phần Mềm Vẽ

Phần mềm	Ưu điểm	Nhược điểm
Chromeleon (Thermo)	Tích hợp đầy đủ công cụ phân tích	Phải mua bản quyền
OpenChrom (open‑source)	Miễn phí, hỗ trợ nhiều định dạng	Giao diện chưa tối ưu
OriginLab	Đồ họa chuyên nghiệp	Chi phí cao
Excel	Đơn giản, mọi người quen	Hạn chế trong xử lý đa peak
Python (matplotlib + pandas)	Tùy biến mạnh, miễn phí	Yêu cầu lập trình

Bước 3: Nhập Dữ Liệu Vào Phần Mềm

• Import file: Đối với Excel, mở file .csv và chọn cột thời gian và cột đáp ứng.
• Xác định baseline: Sử dụng công cụ “Baseline correction” nếu có.
• Lọc nhiễu: Áp dụng smoothing (Savitzky‑Golay) nếu cần.

Bước 4: Vẽ Đồ Thị

1. Chọn biểu đồ dạng line (đường thẳng) hoặc scatter (điểm).
2. Đặt trục X = Retention time (min).
3. Đặt trục Y = Detector response (mAU).
4. Thêm tiêu đề, nhãn trục, và legend (nếu có nhiều mẫu).
5. Đánh dấu các đỉnh quan trọng: Dùng công cụ “Peak picker” để tự động xác định vị trí và diện tích.

Bước 5: Tùy Chỉnh Đồ Thị Để Trình Bày

• Màu sắc: Chọn màu sắc khác nhau cho từng mẫu.
• Độ dày đường (line width): Tăng độ dày để làm nổi bật.
• Thêm chú thích (annotation): Ghi chú retention time, k’, Rs…
• Chỉnh baseline: Đảm bảo baseline nằm ở mức 0 hoặc mức nền thực tế.

Bước 6: Lưu và Xuất Bản

• Định dạng ảnh: PNG, JPEG, TIFF (độ phân giải ≥ 300 dpi cho in ấn).
• Định dạng vector: SVG, EPS (để chỉnh sửa trong Illustrator).
• Lưu file gốc: Để có thể chỉnh sửa lại sau này.

4. Hướng Dẫn Chi Tiết Với Ví Dụ Thực Tế

4.1 Ví Dụ 1: Vẽ Đồ Thị HPLC của Một Hỗn Hợp Thuốc

Bước 1: Thu thập dữ liệu từ máy HPLC (định dạng .csv) với cột C18, pha di động 70% acetonitrile / 30% water, flow rate 1.0 mL min⁻¹.

Có thể bạn quan tâm: Cách Vẽ Sơn Acrylic: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Bước 2: Mở Python và cài đặt các thư viện cần thiết:

pip install pandas matplotlib scipy

Bước 3: Viết script:

import pandas as pd
import matplotlib.pyplot as plt
from scipy.signal import savgol_filter # Đọc dữ liệu
data = pd.read_csv('sample_HPLC.csv')
time = data'Time_min'
signal = data'Detector_mAU' # Làm mịn dữ liệu
signal_smooth = savgol_filter(signal, window_length=11, polyorder=3) # Vẽ đồ thị
plt.figure(figsize=(10,5))
plt.plot(time, signal_smooth, color='steelblue', linewidth=1.5, label='Sample A')
plt.title('HPLC Chromatogram of Sample A')
plt.xlabel('Retention Time (min)')
plt.ylabel('Detector Response (mAU)')
plt.grid(True, linestyle='--', alpha=0.5) # Đánh dấu các đỉnh
peaks = 2.34, 5.78, 8.12 # thời gian các đỉnh đã xác định
for p in peaks: plt.axvline(p, color='red', linestyle=':', ymax=0.8) plt.text(p+0.05, max(signal_smooth)0.8, f'{p:.2f} min', rotation=90, color='red') plt.legend()
plt.tight_layout()
plt.savefig('HPLC_Chromatogram_SampleA.png', dpi=300)
plt.show()

Kết quả: Đồ thị hiển thị ba đỉnh rõ ràng, mỗi đỉnh được gắn nhãn thời gian, baseline mượt mà và có grid để dễ đọc.

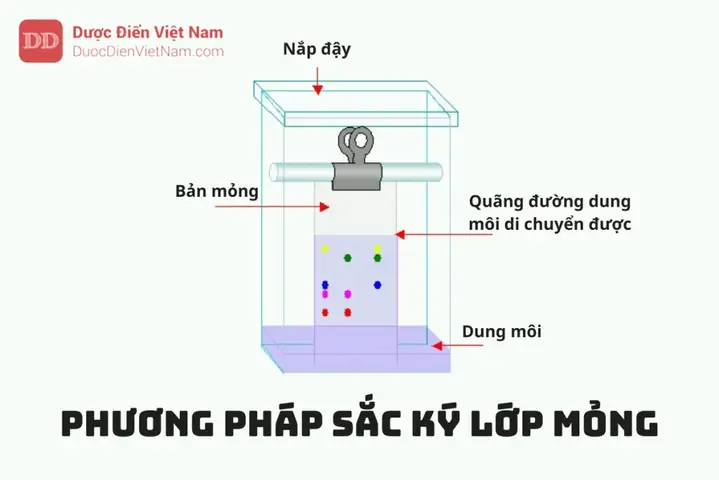

4.2 Ví Dụ 2: Vẽ Đồ Thị TLC

Với TLC, chúng ta thường không có dữ liệu số, mà dựa vào ảnh chụp. Để vẽ một “đồ thị” TLC, ta có thể sử dụng ImageJ để đo khoảng cách di chuyển (R_f).

1. Mở ảnh TLC trong ImageJ.
2. Dùng công cụ “Straight Line” để đo chiều dài từ điểm xuất phát tới đỉnh mẫu (L_s) và tới đỉnh chuẩn (L_c).
3. Tính R_f = L_s / L_c.
4. Nhập các giá trị R_f vào Excel và vẽ biểu đồ cột:

Sample	R_f
A	0.42
B	0.57
C	0.63

• Chọn Insert → Chart → Column → Đặt tiêu đề “R_f Values of TLC Samples”.

Kết quả là một biểu đồ cột đơn giản, trực quan, dễ so sánh.

5. Các Yếu Tố Ảnh Hưởng Đến Độ Chính Xác Khi Vẽ Sắc Ký

Yếu tố	Mô tả	Cách khắc phục
Baseline drift	Độ lệch nền theo thời gian do nhiệt độ hoặc áp suất thay đổi.	Sử dụng baseline correction, chạy blank run thường xuyên.
Noise	Nhiễu ngẫu nhiên gây “spikes”.	Áp dụng smoothing (Savitzky‑Golay, moving average).
Peak tailing	Đỉnh không đối xứng, kéo dài về phía sau.	Tinh chỉnh pha tĩnh, thay đổi nhiệt độ, hoặc dùng column guard.
Over‑loading	Nạp mẫu quá nhiều, dẫn tới mất độ phân giải.	Giảm nồng độ mẫu, tăng tốc độ dòng chảy.
Instrument drift	Thay đổi đáp ứng detector theo thời gian.	Calibrate detector thường xuyên, dùng internal standard.

6. Các Phương Pháp Phân Tích Đỉnh (Peak Analysis)

6.1 Diện tích Đỉnh (Peak Area)

• Công thức: Tích phân dưới đường đáp ứng từ t1 đến t2.
• Ứng dụng: Định lượng (nồng độ ∝ diện tích).

6.2 Chiều cao Đỉnh (Peak Height)

• Công thức: Giá trị tối đa của đáp ứng.
• Ưu điểm: Nhanh, phù hợp khi đỉnh hẹp.
• Nhược điểm: Nhạy cảm với biến đổi baseline.

6.3 Thời gian chết (t0) và Retention Factor (k’)

Có thể bạn quan tâm: Cách Vẽ Sơ Đồ Lớp: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• t0: Thời gian mà pha động di chuyển qua cột khi không có mẫu.
• k’ = (t_R – t0) / t0: Thước đo độ tương tác của chất với pha tĩnh.

6.4 Độ rộng Đỉnh (Peak Width)

• Full Width at Half Maximum (FWHM): Độ rộng tại mức ½ chiều cao đỉnh.
• Half‑Height Width (WHH): Độ rộng tại mức ½ chiều cao.

6.5 Độ phân giải (Resolution, Rs)

• Công thức: Rs = 2(t_R2 – t_R1) / (w1 + w2).
• Tiêu chuẩn: Rs ≥ 1.5 cho hai đỉnh được coi là tách riêng.

7. Lưu Ý Khi Trình Bày Bài Báo Khoa Học

1. Tiêu đề và chú thích (caption) đầy đủ: Nêu rõ loại sắc ký, điều kiện thí nghiệm, và ý nghĩa các đỉnh.
2. Định dạng chuẩn: Tỷ lệ chiều rộng‑chiều cao thường 1.5:1, font Times New Roman 10‑12 pt.
3. Sử dụng màu sắc thân thiện cho người mù màu: Ví dụ, màu xanh và cam thay vì xanh và đỏ.
4. Cung cấp dữ liệu thô: Đính kèm file .csv hoặc .raw trong phụ lục hoặc trên repository.
5. Kiểm tra độ phân giải: Đảm bảo ảnh ≥ 300 dpi để không bị mờ khi in.

8. Các Công Cụ và Tài Nguyên Hữu Ích

• Chromatography Data System (CDS): Agilent OpenLAB, Waters Empower.
• Phần mềm mở nguồn: OpenChrom, MZmine (cho MS‑LC), PyMS.
• Thư viện Python: pychromatography, chromatography-tools.
• Tutorials: Coursera “Fundamentals of Chromatography”, YouTube kênh “Vanderbilt University Chemistry”.
• Sách tham khảo:
• “Chromatography: Concepts and Contrasts” – James M. Kelley.
• “Practical HPLC Method Development” – Lloyd R. Davis.

9. Tổng Kết

Việc vẽ sắc ký không chỉ là một bước cuối cùng trong quá trình phân tích mà còn là công cụ giao tiếp quan trọng giữa nhà khoa học và cộng đồng. Bằng cách nắm vững các nguyên tắc cơ bản, lựa chọn phần mềm phù hợp và áp dụng các kỹ thuật xử lý dữ liệu chính xác, bạn có thể tạo ra những đồ thị sắc ký chuẩn xác, chuyên nghiệp và dễ hiểu.

Những điểm chính cần nhớ:

• Xác định đúng trục, baseline và các chỉ số quan trọng (k’, Rs, As).
• Sử dụng phần mềm phù hợp, thực hiện baseline correction và smoothing khi cần.
• Đánh dấu và chú thích các đỉnh để tăng tính thông tin.
• Kiểm tra độ ổn định của hệ thống (baseline drift, noise).
• Trình bày đồ thị theo tiêu chuẩn khoa học, chú ý màu sắc và độ phân giải.

Hy vọng với hướng dẫn chi tiết này, bạn sẽ tự tin thực hiện và trình bày các đồ thị sắc ký một cách chuyên nghiệp, góp phần nâng cao chất lượng nghiên cứu và truyền đạt thông tin một cách hiệu quả. Chúc bạn thành công!
