Cách Vẽ Sequence Diagram: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Giới thiệu về Sequence Diagram

Sequence diagram (sơ đồ tuần tự) là một trong những loại diagram được sử dụng phổ biến trong UML (Unified Modeling Language) để mô tả cách các đối tượng (object) hoặc lớp (class) tương tác với nhau qua thời gian. Khác với các loại diagram khác tập trung vào cấu trúc tĩnh (như class diagram), sequence diagram tập trung vào luồng thời gian và trình tự các thông điệp được gửi giữa các thực thể trong một kịch bản nghiệp vụ.

1.1. Lợi ích của việc vẽ sequence diagram

• Hiểu rõ quy trình nghiệp vụ: Giúp các nhà phân tích, lập trình viên và tester nắm bắt được các bước thực hiện của một chức năng.
• Giao tiếp hiệu quả: Là ngôn ngữ chung giữa các bộ phận kỹ thuật và phi kỹ thuật.
• Phát hiện lỗi thiết kế: Khi mô tả chi tiết các tương tác, dễ dàng nhận ra các vòng lặp vô nghĩa, deadlock hay thiếu sót trong giao tiếp.
• Tài liệu cho phát triển và bảo trì: Sequence diagram là tài liệu tham khảo quan trọng khi mở rộng hoặc sửa đổi hệ thống.

1.2. Khi nào nên sử dụng sequence diagram?

• Mô tả một use case hoặc scenario cụ thể.
• Khi cần phân tích chi tiết các bước giao tiếp giữa các lớp, service, hoặc component.
• Khi muốn đánh giá hiệu năng (số lượng cuộc gọi, thời gian chờ, v.v.).
• Khi thiết kế microservices hoặc API và cần mô tả luồng dữ liệu.

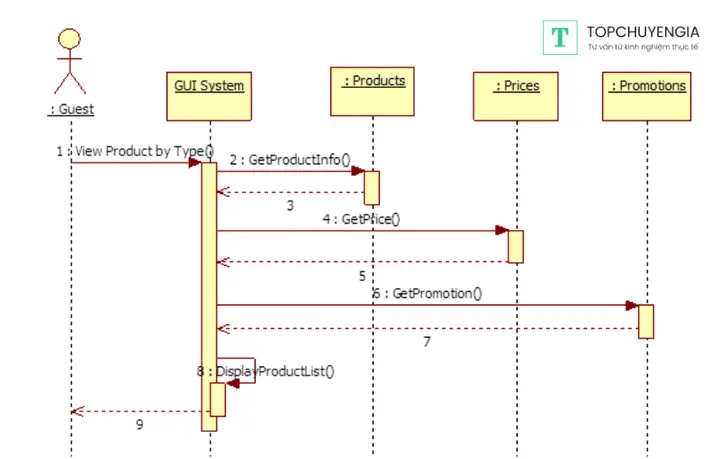

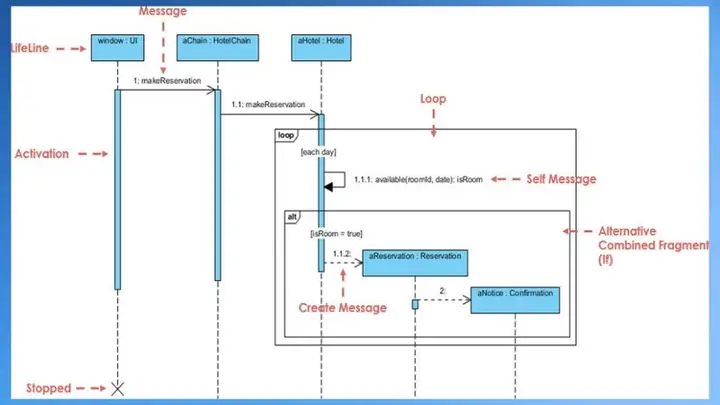

2. Các thành phần cơ bản của sequence diagram

Trước khi bắt đầu vẽ, chúng ta cần nắm rõ các ký hiệu và thành phần chuẩn trong một sequence diagram.

Thành phần	Ký hiệu	Mô tả
Lifeline	Đường thẳng dọc, bắt đầu bằng một hình chữ nhật (object)	Đại diện cho một đối tượng hoặc một thực thể tồn tại trong thời gian.
Activation bar (hay Execution specification)	Hình chữ nhật dọc trên lifeline	Thể hiện khoảng thời gian đối tượng đang thực hiện một hành động.
Message	Mũi tên	Gửi thông tin từ lifeline này sang lifeline khác. Các loại: synchronous (đồng bộ), asynchronous (bất đồng bộ), reply (trả về).
Self‑message	Mũi tên vòng quay trở lại cùng một lifeline	Đối tượng tự gọi một phương thức của chính nó (đệ quy).
Return message	Mũi tên nét đứt	Trả về kết quả sau khi thực hiện một message đồng bộ.
Alt, Opt, Loop, Par, Break, Critical, Neg, Assert	Khung (frame)	Các cấu trúc điều khiển luồng: lựa chọn, tùy chọn, vòng lặp, song song, v.v.
Destroy	X ở cuối lifeline	Đối tượng bị hủy (kết thúc vòng đời).
Note	Hình chữ nhật gắn bên cạnh	Ghi chú, mô tả thêm thông tin.

2.1. Các loại message

Có thể bạn quan tâm: Cách Vẽ Phượng Hoàng: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Synchronous message (đồng bộ): Được biểu diễn bằng mũi tên đầy và thường có một thanh ngang ở đầu (đặc trưng cho việc chờ trả lời). Khi một đối tượng gửi message đồng bộ, nó sẽ đình chỉ cho tới khi nhận được phản hồi.
2. Asynchronous message (bất đồng bộ): Mũi tên nét đứt hoặc mũi tên đầy không có thanh ngang. Đối tượng gửi không chờ trả lời, tiếp tục thực hiện công việc khác.
3. Return message: Mũi tên nét đứt, thường có label là giá trị trả về.
4. Create message: Mũi tên từ một lifeline tới một lifeline mới, biểu thị việc tạo đối tượng.
5. Delete message: Đánh dấu X ở cuối lifeline, cho biết đối tượng bị phá hủy.

3. Quy trình vẽ sequence diagram từ A tới Z

3.1. Bước 1: Xác định scope và use case

• Chọn một scenario: Ví dụ “Đăng nhập hệ thống”, “Mua hàng trực tuyến”, “Thực hiện giao dịch ngân hàng”.
• Xác định các actor (người dùng hoặc hệ thống bên ngoài) và các đối tượng nội bộ (service, controller, DAO, v.v.) tham gia.

3.2. Bước 2: Thu thập yêu cầu chi tiết

• Phân tích các bước: Liệt kê toàn bộ các hành động, quyết định, và phản hồi.
• Xác định thứ tự: Đánh số thứ tự các bước để không bị nhầm lẫn khi vẽ.

3.3. Bước 3: Lựa chọn công cụ vẽ

• Công cụ trực tuyến: Lucidchart, Draw.io, Creately, Gliffy.
• IDE tích hợp: Visual Paradigm, StarUML, Enterprise Architect.
• Mã nguồn: PlantUML (định dạng text), Mermaid (Markdown).

Lưu ý: Đối với dự án lớn, việc dùng PlantUML giúp duy trì diagram dưới dạng mã nguồn, dễ version control và tự động generate.

3.4. Bước 4: Vẽ các lifeline

• Đặt các lifeline theo chiều ngang từ trái qua phải, thường bắt đầu bằng actor (người dùng) ở phía bên trái.
• Đặt object (controller, service, repository) tiếp theo, theo thứ tự mà chúng xuất hiện trong luồng.

3.5. Bước 5: Thêm các message

Có thể bạn quan tâm: Cách Vẽ Phòng Khách Đẹp Và Tiện Nghi: Hướng Dẫn Từ A Đến Z

• Bắt đầu từ message đầu tiên: Thông thường là actor gửi request tới controller.
• Vẽ mũi tên tới lifeline tiếp theo, kèm label mô tả hành động (ví dụ: login(username, password)).
• Thêm activation bar trên lifeline nhận message nếu hành động kéo dài.

3.6. Bước 6: Xử lý các cấu trúc điều khiển

• Alt (alternatives): Dùng khi có nhiều nhánh (if‑else). Vẽ một khung alt với các phần else bên trong.
• Opt (optional): Khi một hành động là tùy chọn.
• Loop: Khi có vòng lặp (for, while). Đặt khung loop và ghi điều kiện.
• Par: Khi các message có thể thực hiện song song.

3.7. Bước 7: Thêm return message và notes

• Return: Đánh dấu kết quả trả về (ví dụ: UserDTO).
• Note: Ghi chú giải thích, cảnh báo hoặc thông tin bổ sung.

3.8. Bước 8: Kiểm tra tính hợp lý và tối ưu

• Đảm bảo không có message “rơi”: Mỗi message phải có nguồn và đích rõ ràng.
• Kiểm tra deadlock: Nếu có hai lifeline chờ nhau đồng thời, sẽ gây deadlock.
• Rút gọn: Loại bỏ các message không cần thiết, dùng ref để trích dẫn diagram con nếu quá dài.

3.9. Bước 9: Tài liệu hoá và xuất bản

• Đặt tiêu đề, phiên bản, ngày tạo, tác giả.
• Ghi chú các giả định (assumptions) và các hạn chế (limitations).
• Xuất ra PDF, PNG, hoặc SVG để chia sẻ.

4. Ví dụ thực tế: Vẽ sequence diagram cho tính năng “Đăng nhập”

4.1. Mô tả ngắn gọn

Có thể bạn quan tâm: Cách Vẽ Phân Giác: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Khi người dùng nhập tên đăng nhập và mật khẩu, hệ thống sẽ:

1. Kiểm tra tính hợp lệ của dữ liệu.
2. Gửi yêu cầu tới service xác thực.
3. Service gọi repository để truy vấn DB.
4. Nếu thông tin đúng, trả về token và thông tin người dùng.
5. Gửi token về client và lưu vào session.

4.2. Các đối tượng tham gia

Actor/Component	Vai trò
User (Browser)	Actor, gửi yêu cầu login.
LoginController	Nhận request, trả về response.
AuthService	Xử lý logic xác thực.
UserRepository	Truy cập DB để lấy thông tin người dùng.
Database	Lưu trữ thông tin tài khoản.
TokenProvider	Tạo JWT token.

4.3. Sequence diagram (bằng PlantUML)

@startuml
actor User
participant "LoginController" as LC
participant "AuthService" as AS
participant "UserRepository" as UR
database "Database" as DB
participant "TokenProvider" as TP User -> LC : POST /login(username,password)
activate LC
LC -> AS : authenticate(username,password)
activate AS
AS -> UR : findByUsername(username)
activate UR
UR -> DB : SELECT FROM users WHERE username=?
activate DB
DB --> UR : UserRecord
deactivate DB
UR --> AS : UserRecord
deactivate UR
alt UserRecord != null && password matches AS -> TP : generateToken(UserRecord) activate TP TP --> AS : JWT deactivate TP AS --> LC : LoginResponse(token, userInfo)
else Invalid credentials AS --> LC : ErrorResponse(401)
end
deactivate AS
LC --> User : HTTP 200 (token) / 401 (error)
deactivate LC
@enduml

4.4. Giải thích các thành phần

• Activation bar trên LoginController, AuthService, UserRepository, TokenProvider cho thấy thời gian thực hiện.
• Alt frame biểu diễn hai nhánh: thành công và thất bại.
• Return message (điểm mũi tên nét đứt) truyền kết quả về phía trên.
• Database được biểu diễn dưới dạng database để nhấn mạnh là một nguồn dữ liệu bên ngoài.

5. Các mẹo vặt để vẽ sequence diagram chuyên nghiệp

1. Giữ số lượng lifeline vừa phải: Nếu quá nhiều, diagram sẽ rối mắt. Hãy gộp các thành phần có cùng nhiệm vụ vào một lớp (ví dụ: Service Layer).
2. Sử dụng ref: Khi một phần logic được tái sử dụng, tạo một diagram con và chèn bằng ref để tránh lặp lại.
3. Đánh số message: Khi diagram dài, đánh số thứ tự trên mỗi message giúp người đọc theo dõi.
4. Màu sắc: Dùng màu để phân biệt các loại message (đồng bộ, bất đồng bộ) hoặc các lớp (controller, service, repository).
5. Giới hạn chiều sâu: Đừng vẽ quá sâu (nhiều lớp lồng nhau). Thay vào đó, tách thành các diagram riêng biệt.
6. Kiểm tra thời gian thực thi: Thêm comment thời gian ước tính nếu cần tối ưu hiệu năng.
7. Sử dụng tiêu chuẩn UML: Đảm bảo các ký hiệu tuân thủ chuẩn UML 2.x để người khác dễ hiểu.

6. So sánh sequence diagram với các diagram khác trong UML

Diagram	Mục đích	Thời gian	Độ chi tiết	Khi nào dùng
Class Diagram	Cấu trúc tĩnh, quan hệ giữa lớp	Không	Cao	Thiết kế dữ liệu, kiến trúc
Activity Diagram	Luồng công việc, quyết định	Không	Trung bình	Mô tả quy trình nghiệp vụ
State Machine Diagram	Trạng thái và chuyển đổi	Không	Trung bình	Đối tượng có nhiều trạng thái
Sequence Diagram	Tương tác theo thời gian	Có	Cao	Use case cụ thể, giao tiếp service
Communication Diagram	Tương tác, nhưng tập trung vào cấu trúc	Có	Trung bình	Khi muốn nhấn mạnh mối quan hệ hơn thời gian
Component Diagram	Kiến trúc phần mềm, module	Không	Trung bình	Khi thiết kế hệ thống phân tán

Sequence diagram nổi bật ở khả năng mô tả thời gian và chi tiết các message, làm cho nó trở thành công cụ lý tưởng cho việc thiết kế API, microservices và các luồng nghiệp vụ phức tạp.

7. Ứng dụng trong môi trường thực tế

Có thể bạn quan tâm: Cách Vẽ Nhân Vật: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao Cho Người Mới Bắt Đầu

7.1. Phát triển microservices

Trong kiến trúc microservices, mỗi service thường giao tiếp qua HTTP/REST, gRPC hoặc message queue. Sequence diagram giúp:

• Xác định chuỗi gọi service: Ví dụ, khi người dùng đặt hàng, có thể có chuỗi call: OrderService -> InventoryService -> PaymentService -> NotificationService.
• Kiểm tra độ trễ: Đánh dấu các call bất đồng bộ (message queue) để hiểu thời gian chờ.
• Phát hiện vòng lặp: Đảm bảo không có service gọi lẫn nhau tạo ra vòng lặp vô hạn.

7.2. Kiểm thử (Testing)

• Test case generation: Dựa trên sequence diagram, QA có thể tạo các test case cho từng message và giá trị trả về.
• Mocking: Khi viết unit test, các message bên ngoài có thể được mock dựa trên diagram.
• Performance testing: Đánh dấu các call đồng bộ và bất đồng bộ để thiết lập kịch bản tải.

7.3. Tài liệu cho khách hàng và stakeholder

Stakeholder không có nền tảng kỹ thuật thường hiểu được luồng công việc qua hình ảnh. Sequence diagram là công cụ giao tiếp mạnh mẽ, giúp:

• Trình bày các bước xử lý khi khách hàng yêu cầu tính năng mới.
• So sánh các giải pháp (đồng bộ vs bất đồng bộ) và tác động tới trải nghiệm người dùng.

8. Thực hành: Bài tập tự luyện

1. Bài tập 1: Vẽ sequence diagram cho tính năng “Quên mật khẩu” (reset password) bao gồm gửi email verification.
2. Bài tập 2: Thiết kế diagram cho một hệ thống chat real‑time sử dụng WebSocket, mô tả quá trình gửi tin nhắn từ client A tới client B.
3. Bài tập 3: Trong một ứng dụng ngân hàng, mô tả quy trình chuyển tiền giữa hai tài khoản, bao gồm kiểm tra số dư, ghi nhật ký giao dịch và gửi thông báo.

Sau khi hoàn thành, bạn có thể so sánh với các giải pháp mẫu trên internet, hoặc nhờ đồng nghiệp review để cải thiện.

9. Những lỗi thường gặp và cách khắc phục

Lỗi	Mô tả	Cách khắc phục
Message không có đối tượng nhận	Quên vẽ lifeline đích hoặc nhầm tên.	Kiểm tra lại danh sách các đối tượng tham gia.
Activation bar quá dài	Gây nhầm lẫn về thời gian thực hiện.	Chia thành các sub‑diagram hoặc thêm ref.
Quá nhiều lifeline	Diagram trở nên rối.	Gộp các lớp tương tự hoặc tạo diagram lớp riêng.
Thiếu khung điều khiển (alt/loop)	Không thể hiện rõ các nhánh logic.	Thêm alt, opt, loop để mô tả.
Không có return message	Người đọc không biết kết quả.	Thêm return message hoặc note.
Sử dụng ký hiệu không chuẩn	Gây khó hiểu cho người khác.	Tuân thủ chuẩn UML 2.x hoặc công cụ được chấp nhận.

10. Kết luận

Sequence diagram là một công cụ mạnh mẽ, cho phép chúng ta trực quan hoá cách các thành phần trong hệ thống tương tác qua thời gian. Từ việc phân tích yêu cầu, thiết kế kiến trúc, tới kiểm thử và giao tiếp với stakeholder, việc nắm vững cách vẽ sequence diagram sẽ nâng cao hiệu quả công việc của mọi lập trình viên và nhà phân tích hệ thống.

10.1. Tóm tắt các bước quan trọng

1. Xác định use case và đối tượng tham gia.
2. Thu thập yêu cầu chi tiết và thứ tự các hành động.
3. Chọn công cụ phù hợp (PlantUML, Lucidchart, v.v.).
4. Vẽ lifeline, message, activation bar.
5. Thêm các khung điều khiển (alt, loop, opt) khi cần.
6. Kiểm tra độ hợp lý, deadlock, tối ưu.
7. Tài liệu hoá và chia sẻ.

10.2. Hướng phát triển tiếp theo

• Tự động sinh code: Một số công cụ (ví dụ: Visual Paradigm) có khả năng sinh skeleton code từ sequence diagram.
• Integration với CI/CD: Khi diagram được lưu dưới dạng text (PlantUML), có thể tích hợp vào pipeline để tự động generate tài liệu.
• AI hỗ trợ vẽ: Các mô hình ngôn ngữ hiện đại có thể chuyển mô tả tự nhiên thành diagram (ví dụ: “draw a sequence diagram for login process”).

Hy vọng bài viết này đã cung cấp cho bạn một hướng dẫn toàn diện để vẽ sequence diagram từ cơ bản đến nâng cao, đồng thời trang bị cho bạn những kỹ năng thực tiễn để áp dụng trong dự án thực tế. Chúc bạn thành công trong việc mô tả và thiết kế các luồng nghiệp vụ phức tạp!
