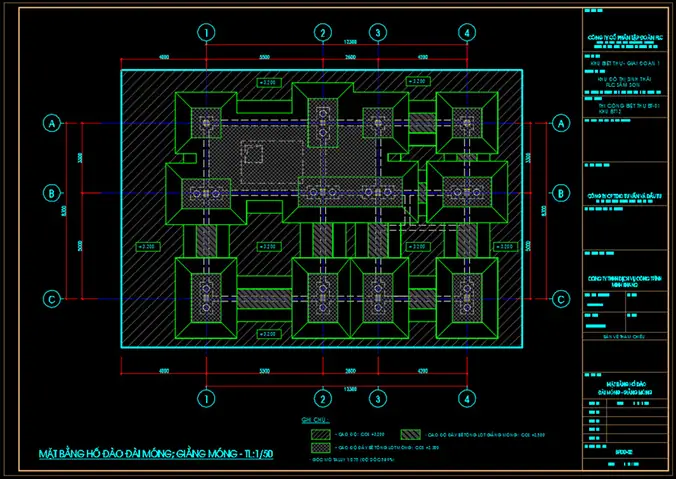

Cách Vẽ Shop Drawing Móng: Hướng Dẫn Chi Tiết Từ A Đến Z

1. Giới thiệu chung về shop drawing móng

Trong lĩnh vực xây dựng, shop drawing (bản vẽ thi công) là một trong những công cụ quan trọng giúp các nhà thầu, kỹ sư, kiến trúc sư và nhà quản lý dự án truyền đạt chi tiết kỹ thuật một cách chính xác. Đặc biệt, shop drawing móng (bản vẽ thi công móng) đóng vai trò then chốt vì móng là nền tảng chịu tải cho toàn bộ công trình. Một bản vẽ móng chi tiết, chuẩn xác sẽ giúp:

• Đảm bảo tính an toàn và độ bền của công trình.
• Giảm thiểu sai sót trong quá trình thi công.
• Tối ưu chi phí vật liệu và thời gian thi công.
• Đáp ứng đầy đủ các tiêu chuẩn, quy chuẩn quốc gia và địa phương.

Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từng bước một về cách vẽ shop drawing móng, bao gồm: chuẩn bị dữ liệu, lựa chọn phần mềm, quy trình vẽ, các lưu ý quan trọng và cách kiểm tra, nghiệm thu bản vẽ.

2. Chuẩn bị dữ liệu và tài liệu nền tảng

2.1. Thu thập hồ sơ thiết kế cơ bản (Design Drawings)

Trước khi bắt tay vào vẽ shop drawing, bạn cần có đầy đủ các hồ sơ thiết kế cơ bản, bao gồm:

Có thể bạn quan tâm: Cách Vẽ Shino Trong Naruto: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Hồ sơ	Nội dung	Nơi lấy
Bản vẽ kiến trúc (Architectural Drawings)	Xác định vị trí, kích thước, chiều cao các công trình	Văn phòng thiết kế
Bản vẽ kết cấu (Structural Drawings)	Thông tin về cột, dầm, móng, tải trọng thiết kế	Phòng kết cấu
Bản vẽ địa kỹ thuật (Geotechnical Report)	Đặc tính đất, độ sâu nền đất, mức nước ngầm	Nhà thầu địa kỹ thuật
Bản vẽ MEP (Mechanical, Electrical, Plumbing)	Vị trí hệ thống ống nước, điện, HVAC	Phòng MEP
Thông số kỹ thuật vật liệu	Đặc tính bê tông, thép, cốt liệu	Nhà cung cấp vật liệu

2.2. Xác định tải trọng và tiêu chuẩn thiết kế

• Tải trọng sử dụng (Live Load): Lượng tải trọng mà công trình sẽ chịu trong quá trình sử dụng (ví dụ: người, máy móc, nội thất).
• Tải trọng chết (Dead Load): Trọng lượng của các thành phần cố định (bê tông, thép, tường, mái).
• Tải trọng môi trường (Environmental Load): Gió, địa chấn, ngập lụt (nếu có).

Bạn cần tham khảo các tiêu chuẩn như:

• TCVN 5573:2026 – Tiêu chuẩn thiết kế nền móng.
• ACI 318-19 – Tiêu chuẩn thiết kế bê tông cốt thép.
• Eurocode 7 (EN 1997) – Thiết kế nền móng và công trình địa kỹ thuật.

2.3. Xác định loại móng

Có nhiều loại móng phổ biến, mỗi loại có yêu cầu vẽ khác nhau:

Loại móng	Đặc điểm	Khi nào sử dụng
Móng băng (Strip Footing)	Dạng dải dài, chịu tải cho tường hoặc cột	Công trình nhẹ, đất nền tốt
Móng cọc (Pile Foundation)	Dùng cọc bê tông, thép hoặc gỗ	Đất yếu, tải trọng lớn
Móng chôn sâu (Deep Foundation)	Đào sâu tới lớp nền vững chắc	Địa hình phức tạp, tải trọng cao
Móng bệ (Raft/Foundation Mat)	Mặt phẳng rộng, phân bố tải đều	Đất yếu, tải trọng trung bình
Móng đáy (Pad Footing)	Hình chữ nhật hoặc vuông, cho cột đơn	Cột chịu tải lớn, khu vực hẹp

3. Lựa chọn phần mềm vẽ shop drawing

Hiện nay, trên thị trường có nhiều phần mềm hỗ trợ vẽ bản vẽ thi công, trong đó phổ biến nhất là:

Phần mềm	Ưu điểm	Nhược điểm	Phạm vi sử dụng
Autodesk AutoCAD	Đa năng, tiêu chuẩn ngành, hỗ trợ DWG	Cần thời gian học lâu	Vẽ 2D, chi tiết móng
Autodesk Revit	Mô hình BIM 3D, tự động tạo shop drawing	Yêu cầu cấu hình mạnh	Thiết kế tổng thể, phối hợp MEP
Tekla Structures	BIM mạnh cho kết cấu, mô phỏng móng cọc	Giá phần mềm cao	Dự án lớn, móng cọc
Civil 3D	Tích hợp thiết kế địa kỹ thuật	Chưa phổ biến ở Việt Nam	Địa hình, mặt bằng móng
Bentley MicroStation	Độ chính xác cao, hỗ trợ GIS	Ít tài liệu học	Dự án hạ tầng lớn

Lời khuyên: Đối với hầu hết các dự án vừa và nhỏ, AutoCAD vẫn là lựa chọn tối ưu vì tính phổ biến, dễ học và khả năng tạo bản vẽ chi tiết móng một cách nhanh chóng.

4. Quy trình vẽ shop drawing móng chi tiết

Có thể bạn quan tâm: Cách Vẽ Shin Dễ Thương: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

4.1. Bước 1: Thiết lập bản vẽ

1. Mở AutoCAD → tạo file mới.
2. Đặt đơn vị: UNITS → chọn mm hoặc m tùy theo tiêu chuẩn dự án.
3. Thiết lập layer: Tạo các layer riêng cho từng thành phần:
4. MONG_BAN – Đường viền móng.
5. MONG_CHIEU – Kích thước và chú giải.
6. MONG_TEXT – Ghi chú, mô tả.
7. MONG_REINFORCEMENT – Vị trí cốt thép.
8. MONG_DIMENSION – Đánh dấu kích thước.
9. Lưu file: Đặt tên theo tiêu chuẩn: Shop_Drawing_Mong_TenDuAn_YYMMDD.dwg.

4.2. Bước 2: Vẽ hình dạng cơ bản của móng

• Móng băng: Dùng lệnh RECTANGLE hoặc POLYLINE để vẽ dải móng.
• Móng cọc: Vẽ hình tròn (cọc tròn) hoặc hình vuông (cọc vuông) bằng CIRCLE hoặc RECTANGLE.
• Móng bệ: Vẽ hình chữ nhật lớn bao phủ toàn bộ nền móng.

Lưu ý: Đảm bảo độ dày (thickness) của các đường viền được thiết lập đúng (thường 0.25mm – 0.35mm cho bản vẽ 1:100).

4.3. Bước 3: Thêm thông tin kích thước và chú giải

1. Kích thước tổng thể: Sử dụng lệnh DIMLINEAR để đo chiều dài, rộng, độ sâu.
2. Kích thước chi tiết: Đánh dấu độ dày lớp bê tông, khoảng cách giữa các cột, khoảng cách cột – cọc.
3. Chú giải: Dùng MTEXT để ghi chú “Móng băng – 0.5m x 0.3m – Độ sâu 1.2m”.

4.4. Bước 4: Vẽ vị trí và chi tiết cốt thép (Reinforcement)

• Lập bảng cốt thép: Thông thường, bảng cốt thép (Steel Schedule) sẽ bao gồm: Đường kính cốt, khoảng cách, số lượng.
• Vẽ cốt thép: Dùng LINE hoặc POLYLINE để tạo các thanh thép, gán layer MONG_REINFORCEMENT.
• Chú giải cốt: Ghi chú “Ø12 – 200mm” hoặc “Ø16 – 150mm” tùy theo yêu cầu thiết kế.

4.5. Bước 5: Thêm các thông tin phụ trợ

Có thể bạn quan tâm: Cách Vẽ Shin Dễ Nhất: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

• Mặt cắt (Section): Vẽ mặt cắt dọc và cắt ngang để hiển thị độ sâu móng, lớp cốt thép, lớp đất nền.
• Hình ảnh địa hình (Topography): Nếu có, chèn bản đồ địa hình để xác định mức độ chênh lệch địa hình.
• Ghi chú an toàn: Đánh dấu các khu vực cấm, cảnh báo “Không đào sâu hơn 1.5m”.

4.6. Bước 6: Kiểm tra và rà soát bản vẽ

Kiểm tra	Nội dung	Công cụ
Độ chính xác	Kiểm tra các kích thước so với tiêu chuẩn	DIST
Thông tin kỹ thuật	Đảm bảo mọi thông tin (tải trọng, cốt thép) đã có	Kiểm tra bằng mắt
Độ trùng lặp	Tránh vẽ chồng lớp không cần thiết	LAYERS
Định dạng	Đảm bảo các ký hiệu, tiêu đề đúng chuẩn công ty	Kiểm tra tiêu đề

Sau khi kiểm tra, lưu lại phiên bản cuối và xuất file PDF cho các bên liên quan.

5. Các lưu ý quan trọng khi vẽ shop drawing móng

5.1. Tuân thủ tiêu chuẩn ký hiệu và ký tự

• Ký hiệu móng: Sử dụng ký hiệu chuẩn như “B” cho móng băng, “C” cho cọc, “R” cho móng bệ.
• Ký hiệu cốt thép: “Ø” + số đường kính (mm), ví dụ: “Ø12”.
• Ký hiệu độ sâu: “D” + số (m), ví dụ: “D=1.2m”.

5.2. Đảm bảo độ tương thích với bản vẽ thiết kế

Shop drawing không được tự ý thay đổi các thông số thiết kế mà không có phê duyệt từ kỹ sư kết cấu. Mọi thay đổi phải được ghi chú rõ ràng và ký tên người chịu trách nhiệm.

5.3. Quản lý phiên bản và lưu trữ

Có thể bạn quan tâm: Cách Vẽ Sharingan Của Kakashi: Hướng Dẫn Chi Tiết Từng Bước Để Tạo Nét Đẹp, Chính Xác Và Đậm Chất Anime

• Tên file: Shop_Drawing_Mong_TenDuAn_V1.dwg, V2, …
• Lưu trữ: Sử dụng hệ thống quản lý tài liệu (Document Management System – DMS) để lưu bản vẽ, lịch sử sửa đổi.

5.4. Kiểm tra với nhà thầu địa kỹ thuật

Đối với móng cọc hoặc móng chôn sâu, cần đối chiếu với báo cáo địa kỹ thuật để xác nhận độ sâu, loại cọc, vị trí cọc không va chạm với các cấu kiện ngầm (cống, ống nước).

5.5. Phối hợp với các bộ phận khác

• Bộ phận MEP: Đảm bảo vị trí ống nước, cáp điện không gặp cọc hoặc móng.
• Bộ phận Kiến trúc: Kiểm tra vị trí móng có ảnh hưởng tới mặt bằng kiến trúc không.

6. Quy trình nghiệm thu và phát hành shop drawing móng

1. Nộp bản vẽ cho kỹ sư kết cấu: Kiểm tra tính đúng đắn, tuân thủ tiêu chuẩn.
2. Phản hồi và chỉnh sửa: Nếu có sai sót, kỹ sư sẽ đưa ra nhận xét, nhà vẽ thực hiện chỉnh sửa.
3. Phê duyệt cuối cùng: Ký tên và đóng dấu của kỹ sư trưởng, trưởng phòng thiết kế.
4. Phát hành: Gửi bản PDF cho nhà thầu, người quản lý dự án, lưu trữ bản gốc DWG.
5. Theo dõi thi công: Kiểm tra thực tế tại công trường, ghi nhận bất kỳ sai lệch nào và cập nhật bản vẽ nếu cần.

7. Một số ví dụ thực tế

7.1. Ví dụ 1: Shop drawing móng băng cho nhà xưởng

• Kích thước móng: 0.6m x 0.4m, độ sâu 1.0m.
• Cốt thép: Ø12, khoảng cách 150mm (xung quanh), Ø10, khoảng cách 200mm (trong).
• Chi tiết: Đánh dấu vị trí cột chính, khoảng cách giữa các dải móng 3.5m.

7.2. Ví dụ 2: Shop drawing móng cọc bê tông cốt thép

• Loại cọc: Cọc bê tông cốt thép (BCH) đường kính 400mm, độ dài 15m.
• Số lượng cọc: 20 cọc, bố trí hình vuông 5×4, khoảng cách 3.0m.
• Bảng cốt thép: Ø16 – 200mm (cột), Ø12 – 150mm (móng đỉnh).

7.3. Ví dụ 3: Shop drawing móng bệ (Raft) cho tòa nhà cao tầng

• Kích thước bệ: 30m x 20m, độ dày 1.2m.
• Cốt thép: Lưới thép 150mm x 150mm, Ø20.
• Mặt cắt: Hiển thị lớp đất nền, lớp cốt thép, lớp bê tông.

8. Kết luận

Việc vẽ shop drawing móng không chỉ là một công việc kỹ thuật mà còn là quá trình kết nối chặt chẽ giữa các bộ phận trong dự án: thiết kế, địa kỹ thuật, thi công và quản lý. Khi thực hiện đúng quy trình, tuân thủ chuẩn mực và chú ý tới các chi tiết quan trọng, bạn sẽ:

• Đảm bảo tính an toàn và độ bền cho công trình.
• Giảm thiểu chi phí phát sinh do sai sót.
• Nâng cao hiệu quả phối hợp giữa các bên liên quan.

Hy vọng qua bài viết này, bạn đã nắm bắt được cách vẽ shop drawing móng một cách toàn diện, từ chuẩn bị dữ liệu, lựa chọn phần mềm, quy trình vẽ chi tiết, tới các lưu ý quan trọng và quy trình nghiệm thu. Hãy áp dụng những kiến thức này vào thực tiễn, không ngừng cải tiến và nâng cao chất lượng bản vẽ của mình.

Chúc bạn thành công trong mọi dự án xây dựng!
