Cách Vẽ Shop Drawing Thép Chuẩn Chuẩn – Hướng Dẫn Từ A Đến Z

1. Giới thiệu chung về Shop Drawing thép

Shop drawing (bản vẽ thi công) là một trong những công cụ quan trọng nhất trong ngành xây dựng, đặc biệt là trong các dự án kim loại và thép. Khi nói đến “cách vẽ shop drawing thép”, chúng ta không chỉ đề cập đến việc tạo ra bản vẽ kỹ thuật, mà còn bao gồm quá trình chuẩn bị, kiểm tra, và phối hợp giữa các bộ phận thiết kế, nhà thầu và nhà cung cấp. Độ chính xác và chi tiết của shop drawing sẽ quyết định chất lượng, thời gian và chi phí của toàn bộ dự án.

1.1. Định nghĩa shop drawing thép

Shop drawing thép là bản vẽ chi tiết, được thực hiện bởi nhà thầu (hoặc nhà sản xuất) dựa trên các bản vẽ thiết kế (design drawing) do kiến trúc sư, kỹ sư kết cấu cung cấp. Nội dung của shop drawing thường bao gồm:

• Kích thước: Độ dài, chiều rộng, chiều cao, bán kính, góc quay…
• Chi tiết hàn: Vị trí, loại hàn, lớp hàn, thông số kỹ thuật.
• Chi tiết gia công: Cắt, uốn, khoan, mài, mạ…
• Bố trí: Vị trí lắp đặt trên công trường, các mối nối, hệ thống nâng hạ.
• Vật liệu: Loại thép, độ bền, tiêu chuẩn (ASTM, EN, JIS…).
• Ghi chú kỹ thuật: Hướng dẫn lắp ráp, kiểm tra, bảo trì.

1.2. Vai trò quan trọng

• Giảm thiểu sai sót: Khi shop drawing được duyệt chính xác, các lỗi như kích thước sai, vị trí hàn không đúng sẽ giảm đáng kể.
• Tiết kiệm thời gian: Tránh việc phải tháo dỡ, sửa chữa trên công trường.
• Đảm bảo an toàn: Các chi tiết kết cấu được thiết kế đúng chuẩn sẽ giảm nguy cơ sập đổ, biến dạng.
• Kiểm soát chi phí: Giảm lãng phí vật liệu và công sức.

2. Quy trình chuẩn bị trước khi vẽ shop drawing thép

Có thể bạn quan tâm: Cách Vẽ Shizuka Đẹp Nhất: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

2.1. Thu thập tài liệu gốc

1. Bản vẽ thiết kế (Design Drawing): Bao gồm bản vẽ kiến trúc, kết cấu, MEP (Mechanical, Electrical, Plumbing) và các bản vẽ chi tiết khác.
2. Thông số kỹ thuật (Specification): Các tiêu chuẩn, yêu cầu vật liệu, phương pháp hàn, kiểm tra.
3. Bảng khối lượng (Bill of Quantities – BOQ): Để xác định số lượng và loại thép cần dùng.
4. Các quy định pháp lý: Tiêu chuẩn xây dựng địa phương, quy chuẩn an toàn lao động.

2.2. Phân tích bản vẽ thiết kế

• Xác định các thành phần chính: Cột, dầm, móng, dầm trụ, khung nền, kết cấu phụ…
• Đánh dấu các khu vực cần chi tiết hơn: Các mối hàn phức tạp, các vị trí chịu tải lớn, các khu vực cắt gọt đặc biệt.
• Kiểm tra tính khả thi: Đánh giá xem các chi tiết có thể thực hiện được bằng công nghệ hiện tại hay không.

2.3. Lựa chọn phần mềm vẽ

Các phần mềm phổ biến:

Phần mềm	Ưu điểm	Nhược điểm
AutoCAD	Đa năng, phổ biến, hỗ trợ DWG	Không chuyên cho kết cấu thép
Tekla Structures	Mô hình 3D, tự động tạo shop drawing, quản lý dữ liệu BIM	Chi phí cao, yêu cầu phần cứng mạnh
Revit Structure	Tích hợp BIM, đồng bộ với kiến trúc	Độ chi tiết hàn ít hơn
SolidWorks	Mô hình chi tiết, phân tích	Không mạnh về bản vẽ công trình
Advance Steel (AutoCAD add‑on)	Tự động tạo shop drawing thép, thư viện chi tiết hàn	Cần kiến thức chuyên sâu

2.4. Thiết lập tiêu chuẩn vẽ

• Kích thước giấy: A0, A1, A2 tùy dự án.
• Đơn vị: Thường dùng mm (milimet) hoặc cm.
• Định dạng layer: Tách riêng layer cho cắt, uốn, hàn, ký hiệu, chú thích.
• Biểu tượng và ký hiệu: Sử dụng chuẩn ISO/ANSI hoặc tiêu chuẩn nội bộ công ty.
• Màu sắc: Thường dùng màu đen cho đường nét chính, màu đỏ cho chú thích quan trọng.

3. Các bước vẽ shop drawing thép chi tiết

3.1. Tạo mô hình 3D (nếu sử dụng phần mềm BIM)

Có thể bạn quan tâm: Cách Vẽ Shinichi Đơn Giản: Hướng Dẫn Từng Bước Dành Cho Người Mới Bắt Đầu

1. Nhập dữ liệu Design Drawing: Import DWG, DXF, IFC…
2. Xây dựng khung thép: Dùng các công cụ “Beam”, “Column”, “Brace” để tạo khung.
3. Áp dụng thuộc tính vật liệu: Gán loại thép (S355, ASTM A36, …) và thuộc tính cơ học.
4. Kiểm tra va chạm (Clash Detection): Đảm bảo không có va chạm giữa các thành phần.

3.2. Thiết kế chi tiết thành phần

3.2.1. Cắt và uốn

• Xác định độ dày và độ rộng: Dựa trên bản vẽ thiết kế và tiêu chuẩn.
• Tính toán độ lệch uốn: Sử dụng công thức θ = L / R (θ góc uốn, L chiều dài, R bán kính uốn).
• Lập danh sách cắt: Bao gồm kích thước, vị trí, hướng cắt.

3.2.2. Hàn

• Xác định loại hàn: SMAW, GTAW, GMAW, FCAW… tùy yêu cầu chịu tải.
• Mô tả chi tiết hàn:
• Vị trí: Điểm hàn, góc hàn.
• Kích thước mối hàn: Độ sâu, chiều rộng, góc chéo.
• Số lớp hàn: 1 lớp, 2 lớp, 3 lớp…
• Tiêu chuẩn: AWS D1.1, ISO 15614…
• Ký hiệu hàn: Sử dụng ký hiệu chuẩn (ví dụ: ⌜⎔⎝ cho hàn góc).

3.2.3. Khoan, đục lỗ

• Xác định vị trí và kích thước lỗ: Đường kính, độ sâu, góc khoan.
• Ký hiệu lỗ: Dùng biểu tượng vòng tròn với đường kính ghi trên.

3.2.4. Gia công phụ trợ

• Mạ, sơn: Ghi chú lớp phủ (zinc, epoxy, paint…).
• Dán, gắn thiết bị: Vị trí gắn phụ kiện, thiết bị.

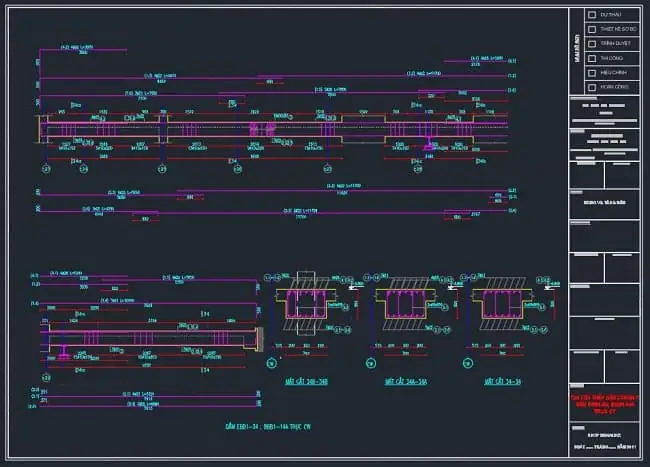

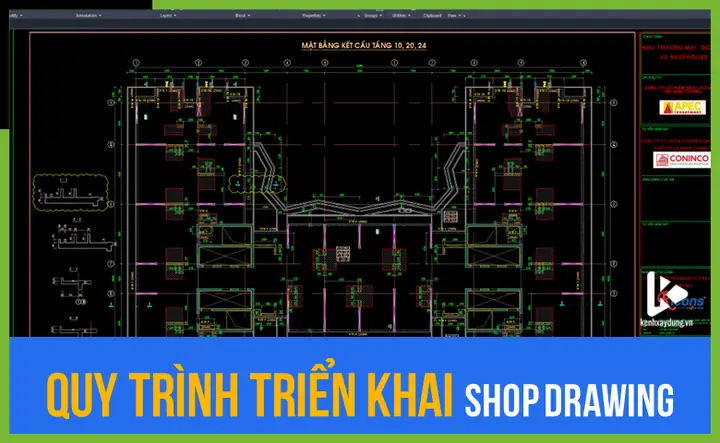

3.3. Vẽ bản vẽ 2D chi tiết

1. Vẽ hình chiếu chính (Front, Top, Side) với tỷ lệ chuẩn (1:50, 1:100…).
2. Thêm các chi tiết phụ (Detail View) cho các mối hàn, cắt, khoan phức tạp.
3. Ghi chú kích thước:
4. Kích thước tổng: Độ dài, chiều rộng, chiều cao.
5. Kích thước phụ: Khoảng cách giữa các mối hàn, vị trí lỗ.
6. Thêm ký hiệu hàn, ký hiệu cắt, ký hiệu khoan.
7. Ghi chú vật liệu: Loại thép, tiêu chuẩn, độ bền.
8. Thêm bảng khối lượng (Material Take‑off): Tổng khối lượng thép, số lượng mối hàn, số lỗ.
9. Thêm bản đồ vị trí lắp đặt (Layout) nếu cần: Vị trí trên công trường, hệ thống nâng, hướng lắp.

3.4. Kiểm tra và rà soát

• Kiểm tra kích thước: Sử dụng công cụ “Dimension Check” trong phần mềm.
• Kiểm tra ký hiệu hàn: Đảm bảo mọi mối hàn đều có ký hiệu và mô tả chi tiết.
• Kiểm tra tính khả thi: Xác nhận rằng các chi tiết có thể được sản xuất bằng máy móc hiện có.
• Kiểm tra tiêu chuẩn: Đảm bảo tuân thủ các tiêu chuẩn AWS, ISO, EN, JIS…
• Rà soát lại với thiết kế: So sánh với bản vẽ thiết kế để chắc chắn không có sai lệch.

3.5. Đánh dấu các “non‑conformance” (nếu có)

Nếu phát hiện bất kỳ sai lệch nào so với bản vẽ thiết kế, cần:

1. Ghi chú trên bản vẽ (ví dụ: “NC‑001 – Kích thước cột sai 5 mm”).
2. Gửi báo cáo cho kỹ sư thiết kế để xin ý kiến thay đổi.
3. Cập nhật lại bản vẽ sau khi nhận được phê duyệt.

4. Các yếu tố quan trọng khi vẽ shop drawing thép

Có thể bạn quan tâm: Cách Vẽ Shin Đơn Giản: Hướng Dẫn Từng Bước Dành Cho Người Mới Bắt Đầu

4.1. Độ chính xác của kích thước

• Mức độ chấp nhận: Thông thường ±2 mm cho các thành phần tiêu chuẩn, ±1 mm cho các mối hàn quan trọng.
• Cân nhắc nhiệt độ: Khi cắt, uốn, thép sẽ co giãn theo nhiệt độ; cần tính toán bù nhiệt.

4.2. Tính khả thi sản xuất

• Máy cắt laser, plasma: Giới hạn độ dày tối đa.
• Máy uốn CNC: Bán kính uốn tối thiểu.
• Phương pháp hàn: Không phải mọi loại hàn đều phù hợp cho mọi vị trí (ví dụ: hàn TIG không tốt cho vị trí khó tiếp cận).

4.3. An toàn và ergonomics

• Khoảng cách an toàn: Đảm bảo không có phần thép nào quá gần nhau gây nguy cơ cắt chéo.
• Đánh dấu các góc sắc: Đánh dấu “Sharp Edge” để công nhân cẩn thận.

4.4. Tối ưu chi phí

• Giảm số lượng cắt: Tối ưu hoá bố cắt trên tấm thép để giảm lượng phế phẩm.
• Sử dụng tiêu chuẩn hoá: Dùng các kích thước tiêu chuẩn (IPE, HEB…) thay vì cắt riêng.

5. Kiểm tra, phê duyệt và phát hành shop drawing

5.1. Quy trình kiểm tra nội bộ (Internal Review)

Có thể bạn quan tâm: Cách Vẽ Shape Trong Photoshop: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Người vẽ (Draftsman): Hoàn thiện bản vẽ, gửi cho trưởng nhóm.
2. Trưởng nhóm (Team Lead): Kiểm tra tổng thể, ký duyệt.
3. Kỹ sư kết cấu (Structural Engineer): Kiểm tra tính toán, tải trọng, an toàn.
4. Quản lý dự án (Project Manager): Đánh giá chi phí, thời gian.

5.2. Gửi cho khách hàng/đối tác để phê duyệt

• Định dạng: PDF, DWG, IFC.
• Thời gian phản hồi: Thường 5‑10 ngày làm việc.
• Ghi nhận comment: Ghi chú mọi yêu cầu sửa đổi và cập nhật.

5.3. Phát hành bản vẽ cuối cùng

• Lưu trữ: Đặt trong hệ thống quản lý tài liệu (Document Management System – DMS) với version control.
• Phân phối: Gửi tới nhà máy gia công, nhà thầu lắp đặt, bộ phận kiểm tra chất lượng.
• Bảo trì: Lưu trữ bản vẽ gốc và các bản sửa đổi để tiện tra cứu trong bảo trì sau này.

6. Mẹo và kinh nghiệm thực tiễn

Mẹo	Lý do	Áp dụng
Sử dụng bảng chuẩn ký hiệu hàn	Giảm nhầm lẫn, chuẩn hoá	Tất cả các bản vẽ
Tạo “template” shop drawing	Tiết kiệm thời gian, đồng nhất	Mỗi loại thành phần (cột, dầm…)
Kiểm tra khối lượng bằng phần mềm	Đảm bảo tính chính xác, tránh thiếu vật tư	Trước khi gửi cho nhà cung cấp
Ghi chú “tolerances” rõ ràng	Tránh tranh cãi khi lắp đặt	Mỗi kích thước quan trọng
Sử dụng màu đỏ cho các “critical items”	Dễ dàng nhận diện	Hàn chịu tải, cắt đặc biệt
Kiểm tra “double‑check”	Giảm lỗi do con người	Hai người độc lập kiểm tra cùng lúc
Lưu trữ file gốc (DWG) và bản PDF	Đảm bảo khả năng chỉnh sửa và xem	Mọi dự án
Đào tạo nhân viên thường xuyên	Cập nhật tiêu chuẩn mới, phần mềm	Định kỳ 6 tháng

7. Những sai lầm thường gặp và cách tránh

1. Bỏ qua các tiêu chuẩn hàn
   Giải pháp: Luôn tham khảo tiêu chuẩn AWS D1.1, ISO 15614 trước khi ký hiệu.



2. Không cập nhật thay đổi từ thiết kế
   Giải pháp: Thiết lập hệ thống thông báo (Change Notice) và cập nhật ngay lập tức.

3. Sử dụng tỷ lệ không đồng nhất
   Giải pháp: Đặt quy chuẩn tỷ lệ cho toàn dự án và tuân thủ.

4. Không kiểm tra va chạm 3D
   Giải pháp: Sử dụng tính năng clash detection trong Tekla/Revit.

5. Bỏ qua yếu tố nhiệt độ khi cắt/uốn
   Giải pháp: Thêm hệ số bù nhiệt trong tính toán.

6. Ghi chú không đầy đủ
   Giải pháp: Dùng checklist chi tiết cho mỗi bản vẽ.

8. Kết luận

Việc vẽ shop drawing thép không chỉ là công việc kỹ thuật mà còn là quá trình phối hợp chặt chẽ giữa các bộ phận trong dự án. Từ việc thu thập tài liệu, lựa chọn phần mềm, thiết lập tiêu chuẩn vẽ, cho tới kiểm tra, phê duyệt và phát hành, mỗi bước đều đòi hỏi sự tỉ mỉ và chuyên nghiệp. Khi áp dụng đúng các nguyên tắc, quy trình và mẹo thực tiễn đã nêu ở trên, bạn sẽ:

• Giảm thiểu lỗi và chi phí phát sinh.
• Đảm bảo an toàn và chất lượng kết cấu.
• Tăng tốc độ thực hiện dự án, đáp ứng đúng tiến độ.
• Tạo ra một hệ thống tài liệu vẽ chuẩn, dễ bảo trì và nâng cấp trong tương lai.

Hy vọng bài viết này sẽ là cẩm nang toàn diện cho các kỹ sư, drafter, và nhà thầu trong việc thực hiện shop drawing thép một cách chuẩn xác và hiệu quả. Chúc bạn thành công trong mọi dự án!
