Cách Vẽ Sơ Đồ Nhà: Hướng Dẫn Chi Tiết Từ A Đến Z Cho Người Mới Bắt Đầu

Mở Đầu

Việc thiết kế một ngôi nhà không chỉ dừng lại ở việc lựa chọn màu sơn, nội thất hay vị trí đặt cửa ra vào. Trước khi mọi thứ hiện thực hoá, bản vẽ sơ đồ nhà (hay còn gọi là floor plan) là bước nền tảng quyết định tới sự tiện nghi, thẩm mỹ và chi phí xây dựng. Nhiều người thường cho rằng vẽ sơ đồ nhà là công việc của kiến trúc sư, nhưng thực tế, với một số công cụ và kiến thức cơ bản, bạn hoàn toàn có thể tự mình thực hiện một bản vẽ sơ đồ nhà chuẩn xác, đáp ứng nhu cầu sử dụng và thẩm mỹ cá nhân.

Bài viết này sẽ cung cấp hướng dẫn chi tiết, từng bước một giúp bạn – dù là người chưa từng cầm bút vẽ bản đồ – có thể tự tạo ra một sơ đồ nhà hoàn chỉnh, đồng thời tránh những sai lầm phổ biến mà người mới bắt đầu thường gặp. Chúng ta sẽ đi qua:

1. Khái niệm và tầm quan trọng của sơ đồ nhà
2. Chuẩn bị và công cụ cần thiết
3. Thu thập yêu cầu và phân tích nhu cầu sử dụng
4. Lập kế hoạch bố trí không gian (space planning)
5. Vẽ sơ đồ nhà bằng tay và bằng phần mềm
6. Kiểm tra, chỉnh sửa và hoàn thiện bản vẽ
7. Lưu ý pháp lý và các tiêu chuẩn xây dựng
8. Mẹo tối ưu hoá không gian và tiết kiệm chi phí

Sau khi đọc xong, bạn sẽ có một bản sơ đồ nhà đầy đủ, hợp lý và sẵn sàng để đưa cho nhà thầu hoặc kiến trúc sư thực hiện xây dựng.

1. Hiểu Rõ Về Sơ Đồ Nhà Là Gì?

1.1 Định Nghĩa

Sơ đồ nhà (floor plan) là bản vẽ 2D thể hiện vị trí và kích thước của các phòng, tường, cửa, cửa sổ, cũng như các yếu tố cố định như bồn rửa, bếp, tủ lạnh, thiết bị vệ sinh, v.v. Nó được trình bày ở tỷ lệ thực tế (thường là 1:50, 1:100) để người xem có thể đo đạc và hình dung không gian một cách chính xác.

1.2 Tại Sao Sơ Đồ Nhà Quan Trọng?

Có thể bạn quan tâm: Cách Vẽ Siêu Xe Lamborghini: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Xác định chi phí: Dựa vào diện tích và số lượng vật liệu, bạn có thể dự trù ngân sách.
• Tránh thay đổi trong quá trình thi công: Khi đã có bản vẽ chi tiết, những thay đổi lớn sẽ tốn kém và gây chậm trễ.
• Tối ưu hoá không gian: Giúp bạn phân bố các phòng, lưu thông, ánh sáng và gió hợp lý.
• Giao tiếp với nhà thầu, kiến trúc sư: Bản vẽ là “ngôn ngữ chung” giúp mọi người hiểu rõ yêu cầu.
• Pháp lý: Một số địa phương yêu cầu nộp sơ đồ nhà để cấp phép xây dựng.

2. Chuẩn Bị: Công Cụ Và Tài Nguyên Cần Thiết

2.1 Công Cụ Vẽ Tay

Công cụ	Mô tả	Ghi chú
Giấy vẽ A3 hoặc A2	Kích thước đủ lớn để vẽ chi tiết	Sử dụng giấy có lưới (grid) sẽ dễ dàng hơn
Thước kẻ, thước đo (scale ruler)	Đo và vẽ các đường thẳng chính xác	Thước kẻ 0-30cm, thước đo tỷ lệ 1:50, 1:100
Bút chì (HB, 2B)	Vẽ phác thảo, dễ tẩy	Dùng bút chì nhẹ để sửa đổi
Tẩy (eraser)	Xóa lỗi	Lựa chọn tẩy cao su mềm để không làm hỏng giấy
Compas (cái compa)	Vẽ các vòng tròn, cột, ống dẫn	Thường dùng để vẽ cột, trụ
Bảng màu (color pencils)	Đánh dấu khu vực chức năng	Không bắt buộc, nhưng giúp dễ phân biệt

2.2 Phần Mềm Hỗ Trợ

Phần mềm	Đặc điểm	Giá (tính đến 2026)
AutoCAD	Tiêu chuẩn công nghiệp, mạnh mẽ, hỗ trợ 2D/3D	Gói trả phí, bản dùng thử 30 ngày
SketchUp	Dễ học, hỗ trợ mô hình 3D nhanh	Phiên bản miễn phí (SketchUp Free)
Floorplanner	Trực tuyến, kéo thả, phù hợp cho người mới	Miễn phí cho dự án nhỏ
Sweet Home 3D	Mở nguồn, giao diện thân thiện	Miễn phí
Planner 5D	Thiết kế nội thất 3D, tích hợp thư viện đồ nội thất	Miễn phí, có gói trả phí cho tính năng nâng cao

Lưu ý: Nếu bạn chưa quen với phần mềm CAD, nên bắt đầu với Floorplanner hoặc Sweet Home 3D – chúng có giao diện kéo thả, không đòi hỏi kiến thức kỹ thuật sâu.

3. Thu Thập Yêu Cầu Và Phân Tích Nhu Cầu Sử Dụng

3.1 Xác Định Mục Đích Sử Dụng

• Nhà ở gia đình: Số lượng thành viên, độ tuổi, thói quen sinh hoạt.
• Nhà cho thuê: Tối ưu hoá diện tích, tạo không gian linh hoạt.
• Nhà kinh doanh (cửa hàng, văn phòng): Yêu cầu về lưu thông, khu vực tiếp khách.

3.2 Liệt Kê Các Yếu Tố Cần Có

Phòng/Không gian	Diện tích tối thiểu (m²)	Yêu cầu đặc biệt
Phòng khách	15-25	Cửa sổ lớn, hướng ra sân
Phòng ngủ chính	12-20	Có phòng tắm riêng
Phòng ngủ phụ	10-15	Gần phòng tắm chung
Nhà bếp	8-12	Đường ống nước, thông gió
Phòng tắm	3-5	Vòi sen, bồn tắm
Kho lưu trữ	2-4	Gần khu vực bếp hoặc gara
Gara	15-25	Đủ chỗ cho xe và không gian làm việc

3.3 Xác Định Hướng Địa Lý

Có thể bạn quan tâm: Cách Vẽ Robot Giúp Việc: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

• Hướng mặt trời: Tối ưu ánh sáng tự nhiên, giảm tiêu thụ năng lượng.
• Gió: Đặt cửa sổ, cửa ra vào sao cho gió lưu thông tốt.
• Cảnh quan: Hướng ra sân vườn, view đẹp.

Mẹo: Vẽ sơ đồ mặt bằng trên giấy nướng (graph paper) với mỗi ô vuông tương ứng 1m² sẽ giúp bạn hình dung kích thước nhanh chóng.

4. Lập Kế Hoạch Bố Trí Không Gian (Space Planning)

4.1 Nguyên Tắc “Zoning” (Phân Vùng)

• Khu vực công cộng: Phòng khách, bếp, phòng ăn – thường nằm ở phía trước, dễ tiếp cận.
• Khu vực riêng tư: Phòng ngủ, phòng làm việc – nên đặt xa khu vực ồn ào.
• Khu vực dịch vụ: Nhà vệ sinh, kho, gara – thường đặt gần các khu vực liên quan (bếp, phòng ngủ).

4.2 Lưu Thông (Circulation)

• Đảm bảo đường đi ngắn nhất giữa các phòng chức năng (ví dụ: bếp → phòng ăn → phòng khách).
• Đặt cầu thang, thang máy ở vị trí trung tâm để giảm khoảng cách di chuyển.

4.3 Tính Toán Diện Tích & Tỷ Lệ

• Tổng diện tích xây dựng: Cộng diện tích các phòng + tường, hành lang.
• Tỷ lệ phòng ngủ / phòng khách: Thông thường, diện tích phòng ngủ lớn hơn hoặc bằng phòng khách.

Ví dụ: Nếu tổng diện tích 120m², bạn có thể phân bổ: 30m² phòng khách, 25m² phòng ngủ chính, 2x15m² phòng ngủ phụ, 10m² bếp, 8m² phòng ăn, 12m² nhà vệ sinh & kho, 5m² gara.

4.4 Đánh Dấu Cửa Và Cửa Sổ

• Cửa ra vào chính: Đặt ở vị trí thuận tiện, thường ở mặt tiền.
• Cửa sổ: Đặt sao cho ánh sáng tự nhiên chiếu vào các không gian sinh hoạt chính.
• Cửa phụ (cửa nhà vệ sinh, cửa phòng ngủ): Đặt sao cho không gây cản trở lưu thông.

5. Vẽ Sơ Đồ Nhà: Thực Hành

Có thể bạn quan tâm: Cách Vẽ Robot Dọn Rác: Hướng Dẫn Chi Tiết Từ Ý Tưởng Đến Hoàn Thiện

5.1 Vẽ Bằng Tay

1. Xác định tỷ lệ: Chọn 1:50 (1cm trên giấy = 0.5m thực tế) hoặc 1:100 (1cm = 1m).
2. Vẽ khung ngoại vi: Dùng thước kẻ để vẽ hình chữ nhật hoặc hình chữ L tùy theo hình dạng đất.
3. Phân chia không gian: Dựa trên kế hoạch zoning, vẽ các vách ngăn, tường nội thất.
4. Đánh dấu cửa, cửa sổ: Dùng ký hiệu chuẩn (cửa = một đường thẳng + vòng tròn, cửa sổ = hai đường song song).
5. Ghi chú kích thước: Ghi rõ độ dài các tường, khoảng cách cửa, vị trí cột.
6. Thêm các thiết bị cố định: Bồn rửa, bếp, vị trí máy giặt, điều hòa.
7. Kiểm tra lại: Đảm bảo các phòng không chồng lấn, các cửa không mở ra ngoài tường.

5.2 Vẽ Bằng Phần Mềm

Bước 1: Tạo Dự Án Mới

• Mở phần mềm (ví dụ: Floorplanner). Chọn “Create New Project”, nhập tên dự án và chọn tỷ lệ (1:50).

Bước 2: Vẽ Khung Ngoại Vi

• Dùng công cụ “Wall” để kéo và thả các đoạn tường, thiết lập độ dày tường (thông thường 20-25cm cho tường xây).

Bước 3: Thêm Cửa Và Cửa Sổ

• Chọn “Door” và “Window”, kéo vào vị trí mong muốn. Đặt chiều rộng cửa (80-90cm) và chiều cao (210cm).

Bước 4: Định Vị Các Phòng

• Dùng công cụ “Room” để tự động tạo nhãn cho mỗi không gian (Living Room, Bedroom, Kitchen, …).

Bước 5: Thêm Nội Thất Cố Định

• Chọn “Furniture” → “Kitchen” → “Sink”, “Stove”, “Refrigerator”. Đặt chúng vào vị trí thực tế, lưu ý khoảng cách đủ để di chuyển (tối thiểu 60cm giữa các thiết bị).

Bước 6: Ghi Chú Và Đánh Dấu Kích Thước

• Sử dụng công cụ “Dimension” để gắn các kích thước vào bản vẽ. Đặt màu sắc khác nhau cho các loại phòng để dễ nhận diện.

Bước 7: Xuất File

• Khi hoàn thành, xuất bản vẽ dưới dạng PDF hoặc DWG để in ra hoặc gửi cho nhà thầu.

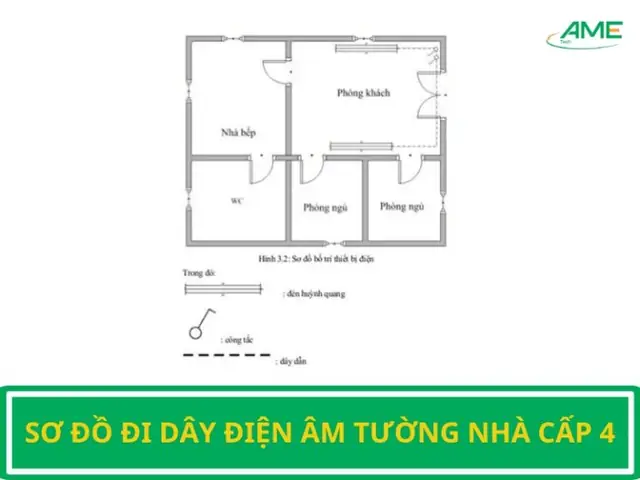

5.3 Các Ký Hiệu Chuẩn Trong Sơ Đồ Nhà

Ký hiệu	Ý nghĩa
————	Tường chịu lực
—-	Tường không chịu lực
☐	Cửa sổ
⧖	Cửa ra vào
○	Cột
↔	Đường ống nước
↕	Đường ống điện
✱	Đèn chiếu sáng
Δ	Bồn tắm
♁	Bồn rửa

Đảm bảo sử dụng ký hiệu đồng nhất trong toàn bộ bản vẽ để tránh nhầm lẫn.

6. Kiểm Tra, Chỉnh Sửa Và Hoàn Thiện

6.1 Kiểm Tra Tính Logic

• Mở rộng không gian: Đảm bảo không có phòng “đóng kín” (không có cửa ra).
• Khoảng cách an toàn: Đối với phòng bếp, khoảng cách tối thiểu 1m giữa bếp và tường chịu lực.
• Độ cao trần: Thông thường 2.4m – 2.8m, tùy khu vực địa phương.

6.2 Nhận Phản Hồi

• Gia đình/đối tác: Đưa bản vẽ cho các thành viên trong gia đình xem xét, thu thập ý kiến.
• Kiến trúc sư: Nếu có ngân sách, nhờ chuyên gia rà soát để phát hiện các sai sót kỹ thuật.
• Nhà thầu: Kiểm tra tính khả thi trong thi công, vật liệu.

6.3 Chỉnh Sửa

• Dựa trên phản hồi, điều chỉnh lại vị trí tường, cửa, hoặc thay đổi kích thước phòng.
• Đừng ngại lặp lại quá trình vẽ nhiều lần; mỗi lần chỉnh sửa sẽ giúp bản vẽ ngày càng hoàn thiện.

6.4 Hoàn Thiện Bản Vẽ

Có thể bạn quan tâm: Cách Vẽ Quần Áo Nữ: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Thêm bảng mô tả (schedule) gồm: danh sách phòng, diện tích, chức năng, vật liệu tường, cửa, sàn.
• Đánh dấu điểm tham chiếu (benchmark) để nhà thầu dễ dàng xác định vị trí trên mặt bằng thực tế.
• Lưu bản vẽ ở định dạng gốc (DWG, SKETCHUP) và bản PDF để chia sẻ.

7. Lưu Ý Pháp Lý Và Tiêu Chuẩn Xây Dựng

7.1 Giấy Phép Xây Dựng

• Đối với hầu hết các địa phương, bạn cần nộp bản vẽ sơ đồ nhà kèm hồ sơ pháp lý (giấy chứng nhận quyền sử dụng đất) để xin giấy phép xây dựng.
• Bản vẽ phải đáp ứng quy chuẩn quy hoạch đô thị (độ cao, tỷ lệ xây dựng, khoảng cách lề đường).

7.2 Tiêu Chuẩn Kỹ Thuật

Tiêu chuẩn	Nội dung	Áp dụng
Tiêu chuẩn Vật liệu xây dựng (TCVN)	Độ bền, cách nhiệt, chịu lửa	Tường, sàn, mái
Tiêu chuẩn về điện (QCVN 4:2026)	Độ sâu lắp dây, vị trí ổ cắm	Hệ thống điện
Tiêu chuẩn phòng cháy chữa cháy (PCCC)	Lối thoát hiểm, thiết bị chữa cháy	Tòa nhà chung cư, nhà đa tầng
Tiêu chuẩn về ánh sáng tự nhiên	Tỷ lệ diện tích cửa sổ ≥ 15% diện tích sàn	Phòng khách, phòng ngủ

Khuyến cáo: Trước khi dọn bản vẽ đến cơ quan quản lý, hãy nhờ một kỹ sư dân dụng kiểm tra để bảo đảm tuân thủ đầy đủ các tiêu chuẩn.

8. Mẹo Tối Ưu Hoá Không Gian Và Tiết Kiệm Chi Phí

8.1 Sử Dụng Không Gian Đa Năng

• Phòng ngủ kết hợp làm văn phòng: Đặt bàn làm việc gập tường để chuyển đổi khi không sử dụng.
• Tủ âm tường: Giảm diện tích chiếm dụng, tăng không gian lưu trữ.

8.2 Thiết Kế “Open Space”

• Loại bỏ tường ngăn chia phòng khách và bếp, tạo cảm giác rộng rãi, giảm chi phí xây tường.

8.3 Lựa Chọn Vật Liệu Thông Minh

• Tường chịu lực bằng bê tông nhẹ: Giảm trọng lượng, chi phí công nhân.
• Sàn gỗ công nghiệp: Thẩm mỹ, lắp đặt nhanh, giá thành hợp lý hơn sàn gỗ tự nhiên.

8.4 Tối Ưu Hóa Hệ Thống Đèn Và Nhiệt Độ

• Đèn LED: Tiết kiệm năng lượng, giảm chi phí điện.
• Cửa sổ hướng Nam (ở miền Bắc) hoặc Bắc (ở miền Nam): Hưởng ánh sáng tự nhiên, giảm nhu cầu dùng đèn và điều hòa.

8.5 Bố Trí Ống Nước, Điện Thông Minh

• Đặt điểm cấp nước và điện chung cho các phòng gần nhau (ví dụ: bếp và phòng ăn) để giảm độ dài ống dẫn, giảm chi phí và giảm thiểu rủi ro rò rỉ.

9. Các Bước Tiếp Theo Sau Khi Hoàn Thành Sơ Đồ Nhà

1. Gửi bản vẽ cho nhà thầu: Đảm bảo họ nhận được bản vẽ chi tiết, bảng mô tả và các yêu cầu đặc biệt.
2. Đàm phán giá cả: Dựa trên diện tích và vật liệu, thương lượng chi phí xây dựng.
3. Lập kế hoạch thi công: Xác định thời gian, tiến độ, các giai đoạn (đào móng, dựng khung, hoàn thiện nội thất).
4. Theo dõi thi công: Kiểm tra thực tế so với bản vẽ để phát hiện sai lệch kịp thời.
5. Hoàn thiện nội thất: Khi khung nhà đã hoàn thiện, tiến hành bố trí nội thất dựa trên sơ đồ đã vẽ.

10. Tổng Kết

Việc vẽ sơ đồ nhà không còn là nhiệm vụ chỉ dành cho các chuyên gia. Với kiến thức cơ bản, công cụ phù hợp và một quy trình chi tiết, bạn hoàn toàn có thể tự mình tạo ra bản vẽ chuẩn, đáp ứng nhu cầu sử dụng, thẩm mỹ và pháp lý. Hãy nhớ:

• Bắt đầu bằng việc phân tích nhu cầu và lập kế hoạch không gian (zoning, circulation).
• Chọn công cụ vẽ phù hợp – từ giấy nướng cho người mới tới phần mềm CAD cho người muốn chi tiết hơn.
• Thực hiện từng bước vẽ, kiểm tra, chỉnh sửa để bản vẽ luôn logic và thực tế.
• Tuân thủ các quy chuẩn pháp lý và tiêu chuẩn kỹ thuật để tránh rắc rối sau này.
• Tối ưu hoá không gian và chi phí bằng cách dùng thiết kế đa năng, vật liệu thông minh và hệ thống ánh sáng, nhiệt độ hiệu quả.

Cuối cùng, đừng ngại nhận lời khuyên từ chuyên gia và thử nghiệm nhiều bản vẽ cho đến khi đạt được sự hài lòng. Khi bản sơ đồ nhà đã hoàn thiện, bạn sẽ có nền tảng vững chắc để hiện thực hoá ngôi nhà mơ ước của mình – một không gian sống hài hòa, tiện nghi và bền vững.

Chúc bạn thành công trong việc tạo ra bản vẽ sơ đồ nhà hoàn hảo và sớm chuyển sang giai đoạn thi công!
