Cách Vẽ Sơ Đồ Điện: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mở Đầu

Trong lĩnh vực điện tử và điện lực, sơ đồ điện (còn gọi là bản mạch điện, sơ đồ mạch, hoặc biểu đồ dây điện) là công cụ quan trọng giúp các kỹ sư, điện tử gia, và thợ điện hiểu và thiết kế các hệ thống điện một cách chính xác, an toàn và hiệu quả. Việc vẽ sơ đồ điện không chỉ giúp truyền đạt ý tưởng thiết kế mà còn giảm thiểu rủi ro lỗi lắp đặt, tiết kiệm thời gian và chi phí bảo trì. Bài viết này sẽ cung cấp một hướng dẫn chi tiết, từng bước một, về cách vẽ sơ đồ điện, từ khái niệm cơ bản, các ký hiệu chuẩn, lựa chọn công cụ, quy trình thiết kế, tới các lưu ý quan trọng khi thực hiện và kiểm tra sơ đồ.

Lưu ý: Bài viết này hướng tới độc giả có mức độ kiến thức từ người mới bắt đầu đến kỹ sư điện tử trung cấp. Nếu bạn đã là chuyên gia, bạn vẫn có thể tìm thấy một số mẹo thực tiễn và cập nhật tiêu chuẩn mới nhất.

1. Hiểu Về Sơ Đồ Điện Là Gì?

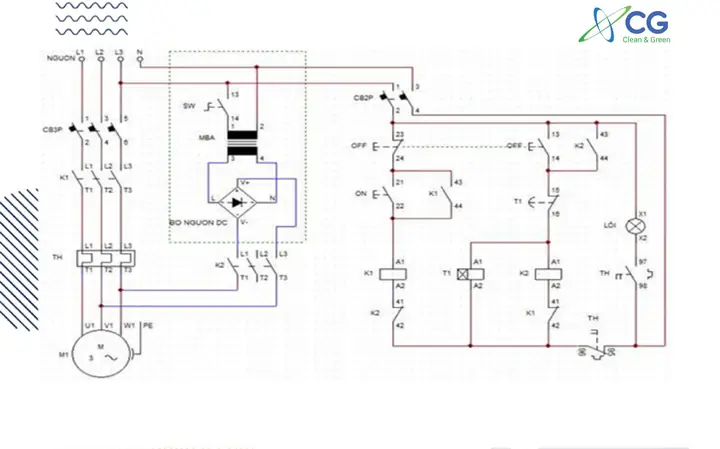

1.1 Định Nghĩa

Sơ đồ điện là bản vẽ mô tả các thành phần điện (như nguồn, công tắc, relay, cảm biến, tải, dây dẫn) và cách chúng kết nối với nhau. Mỗi thành phần được biểu diễn bằng một ký hiệu chuẩn, và các dây dẫn được vẽ dưới dạng đường thẳng hoặc đường nét.

1.2 Mục Đích

• Truyền đạt ý tưởng thiết kế: Giúp các thành viên trong dự án hiểu nhanh về cấu trúc hệ thống.
• Kiểm tra và sửa lỗi: Phát hiện các lỗi nối dây, ngắn mạch, hoặc thiếu thành phần.
• Lập tài liệu bảo trì: Khi có sự cố, kỹ thuật viên có thể nhanh chóng xác định vị trí và nguyên nhân.
• Tuân thủ tiêu chuẩn: Đảm bảo thiết kế đáp ứng các quy định an toàn điện, như IEC, IEC 60617, ANSI, JIS.

1.3 Các Loại Sơ Đồ Điện

Loại	Mô tả	Ứng dụng
Sơ đồ khối (Block Diagram)	Mô tả các khối chức năng lớn, không chi tiết các đường dây.	Phân tích hệ thống, thiết kế sơ khởi.
Sơ đồ dây (Wiring Diagram)	Chi tiết các dây dẫn, nối các thiết bị.	Lắp đặt, bảo trì.
Sơ đồ mạch (Circuit Diagram / Schematic)	Tập trung vào các thành phần điện tử và cách chúng kết nối.	Thiết kế mạch PCB, nghiên cứu điện tử.
Sơ đồ P&ID (Piping & Instrumentation Diagram)	Kết hợp hệ thống điện với ống dẫn và thiết bị đo lường.	Công nghiệp, nhà máy xử lý.

2. Các Ký Hiệu Chuẩn Trong Vẽ Sơ Đồ Điện

Có thể bạn quan tâm: Cách Vẽ Sân Điền Kinh Chuẩn Mực: Hướng Dẫn Chi Tiết Từ A Đến Z

2.1 Nguồn Cung (Power Sources)

Ký hiệu	Tên	Ghi chú
	Nguồn DC	Dòng điện một chiều, thường dùng cho mạch điện tử.
	Nguồn AC	Dòng điện xoay chiều, thường dùng cho hệ thống công nghiệp, gia dụng.
	Pin / Ắc quy	Đánh dấu cực dương (+) và cực âm (-).

2.2 Công Tắc và Relay

Ký hiệu	Tên	Ghi chú
	Công tắc đơn (SPST)	Đóng/mở một mạch.
	Công tắc đôi (DPST)	Hai mạch độc lập.
	Relay	Điều khiển mạch lớn bằng tín hiệu nhỏ.

2.3 Điện Trở và Thành Phần B passive

Ký hiệu	Tên	Ghi chú
	Điện trở (Resistor)	Xác định giá trị ohm (Ω).
	Tụ điện (Capacitor)	Đánh dấu cực dương (+) cho tụ điện electrolytic.
	Cuộn cảm (Inductor)	Thường dùng trong mạch lọc.

2.4 Thiết Bị Điện Tử Chủ Đạo

Ký hiệu	Tên	Ghi chú
	Điốt	Chỉ dẫn dòng điện một chiều.
	Transistor NPN	Ký hiệu B (Base), C (Collector), E (Emitter).
	Transistor PNP	Ngược lại NPN.
	IC (Integrated Circuit)	Ghi rõ số model (ví dụ: 555, LM324).

2.5 Đèn, Buzzer và Các Thiết Bị Cảnh Báo

Ký hiệu	Tên	Ghi chú
	Đèn LED	Đánh dấu cực dương (+).
	Đèn sợi	Được sử dụng trong mạch công suất.
	Buzzer	Cảnh báo âm thanh.

2.6 Dây Dẫn và Nối Đấu

• Đường thẳng liên tục: Dây dẫn không có điểm nối.
• Góc 90°: Thường dùng để tránh giao nhau, giúp sơ đồ gọn gàng.
• Chấm (•) hoặc vòng tròn (○): Đánh dấu điểm nối (nối chung) hoặc điểm không nối (điều khiển qua lớp không nối).

Tip: Khi vẽ bằng phần mềm, hãy sử dụng lưới (grid) và tính năng “snap to grid” để các đường thẳng luôn vuông góc và đồng nhất.

3. Chuẩn Bị Trước Khi Vẽ Sơ Đồ

3.1 Xác Định Yêu Cầu Dự Án

Có thể bạn quan tâm: Cách Vẽ Sân Bóng Ném Chuẩn Như Chuyên Gia: Hướng Dẫn Từ A Đến Z

• Mục tiêu chức năng: Hệ thống sẽ thực hiện gì? (điều khiển motor, chiếu sáng, đo nhiệt độ…)
• Điện áp và công suất: AC 220V, DC 12V, công suất tối đa bao nhiêu?
• Tiêu chuẩn an toàn: IEC 60364, NFPA 70 (NEC), VDE…
• Môi trường hoạt động: Công nghiệp, gia dụng, ngoài trời, môi trường ẩm ướt.

3.2 Thu Thập Thông Tin Thành Phần

• Datasheet của IC, relay, công tắc: Xác định chân (pin) và thông số kỹ thuật.
• Catalog của nhà cung cấp: Đảm bảo các ký hiệu đúng chuẩn.

3.3 Lựa Chọn Công Cụ Vẽ

Công cụ	Ưu điểm	Nhược điểm
AutoCAD Electrical	Đầy đủ thư viện IEC, hỗ trợ tự động tạo Bill of Materials (BOM).	Chi phí cao, yêu cầu máy mạnh.
EPLAN Electric P8	Quản lý dự án lớn, tích hợp với PLM.	Độ phức tạp, đào tạo lâu.
SolidWorks Electrical	Tích hợp với mô hình 3D.	Cần bản quyền SolidWorks.
KiCad (Eeschema)	Miễn phí, nguồn mở, hỗ trợ sơ đồ mạch điện tử.	Thư viện ký hiệu công nghiệp hạn chế.
Microsoft Visio	Dễ dùng, có mẫu sơ đồ điện.	Không chuyên sâu, thiếu kiểm tra lỗi.
Fritzing	Thân thiện cho người mới, hỗ trợ breadboard.	Không chuẩn công nghiệp.

Khuyến nghị: Đối với người mới, bắt đầu với KiCad (đối với mạch điện tử) hoặc Visio (đối với wiring) là hợp lý. Khi dự án lớn, chuyển sang AutoCAD Electrical hoặc EPLAN.

3.4 Thiết Lập Môi Trường Làm Việc

1. Tạo thư mục dự án: ProjectName/, trong đó có schematics/, components/, docs/.
2. Đặt tiêu chuẩn tên file: ProjectName_Schematic_V1.0.sch.
3. Lưu trữ backup định kỳ (cloud, Git).

4. Quy Trình Vẽ Sơ Đồ Điện

Bước 1: Phác Thảo Khối Chức Năng (Block Diagram)

• Vẽ các khối chính: Nguồn, Điều khiển, Tải, Bảo vệ.
• Kết nối các khối bằng mũi tên để mô tả luồng năng lượng và tín hiệu.
• Đánh số các khối để dễ tham chiếu.

Bước 2: Lập Danh Sách Thành Phần (Component List)

STT	Thành phần	Mô tả	Số lượng	Model	Điện áp	Công suất
1	Nguồn AC	220V/50Hz	1	–	220V	–
2	Công tắc SPST	Điều khiển bật/tắt	2	LS-1	250V	10A
3	Relay	Điều khiển motor	1	SRD-05VDC	5V	10A
…	…	…	…	…	…	…

Bước 3: Đặt Vị Trí Thành Phần Trên Bảng Vẽ

• Đặt nguồn ở góc trên bên trái (đối với sơ đồ mạch) hoặc ở vị trí thực tế trong bản vẽ wiring.
• Đặt công tắc, relay ở trung tâm để dễ nối.
• Đặt tải (motor, đèn) ở phía phải hoặc dưới cùng.

Bước 4: Vẽ Các Dây Dẫn Chính

Có thể bạn quan tâm: Cách Vẽ Sân Bóng Bàn Chuẩn Nhất: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

1. Dây nguồn (Live/Phase): Thường dùng màu đỏ hoặc đen.
2. Dây trả (Neutral): Màu xanh.
3. Dây đất (Earth): Màu xanh lá hoặc vàng‑xanh.
4. Dây tín hiệu: Màu khác nhau (đỏ, vàng, xanh…) để phân biệt.

Lưu ý: Khi vẽ bằng phần mềm, sử dụng layer riêng cho mỗi loại dây (Power, Signal, Ground) để dễ chỉnh sửa và hiển thị.

Bước 5: Thêm Các Thành Phần Bảo Vệ

• Cầu chì (Fuse) hoặc cắt dòng (Circuit Breaker)
• Rơle quá dòng (Over‑current relay)
• Mạch bảo vệ quá áp (Surge Protection)

Bước 6: Kiểm Tra Kết Nối

• Kiểm tra ngắn mạch: Đảm bảo không có dây nối trực tiếp Live‑Neutral mà không qua tải.
• Kiểm tra mở mạch: Các thành phần quan trọng phải có ít nhất một đường nối dự phòng (nếu cần).
• Kiểm tra ký hiệu: Đảm bảo mọi ký hiệu đã được định nghĩa trong legend (chú giải).

Bước 7: Thêm Chú Giải (Legend) và Ghi Chú

• Legend: Danh sách ký hiệu, màu dây, và các quy ước.
• Ghi chú: Các thông tin quan trọng như “Công tắc phải chịu 10A”, “Relay dùng 5V DC từ nguồn phụ”.

Bước 8: Kiểm Tra Lại Toàn Bộ

• Kiểm tra logic: Đảm bảo luồng dòng điện và tín hiệu hợp lý.
• Kiểm tra tiêu chuẩn: Đối chiếu với IEC 60617, ANSI Y32.2 (sơ đồ mạch điện tử) hoặc IEC 61082 (sơ đồ wiring).
• Nhận xét đồng nghiệp: Đưa bản vẽ cho đồng nghiệp hoặc người có kinh nghiệm để review.

Bước 9: Xuất File và Lưu Trữ

• Định dạng: PDF cho bản in, DWG/DXF cho CAD, SCH cho phần mềm thiết kế.
• Bản sao lưu: Đặt tên phiên bản, ví dụ Project_Schematic_V1.2_20240613.pdf.

5. Ví Dụ Thực Tế: Vẽ Sơ Đồ Điều Khiển Đèn LED Bằng Relay

5.1 Yêu Cầu

• Nguồn: AC 220V.
• Điều khiển: Nút nhấn (SPST) bật/tắt.
• Tải: Đèn LED công nghiệp 24V DC, công suất 500W.
• Relay: 24V DC coil, công tắc 10A 250V AC.

5.2 Các Thành Phần

Có thể bạn quan tâm: Cách Vẽ Sán Lá Gan: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

STT	Thành phần	Model	Điện áp	Công suất
1	Nguồn AC	–	220V	–
2	Nút nhấn	SW‑SPST‑250V	250V	5A
3	Relay	SRD‑24VDC‑10A	24V DC	10A
4	Bộ nguồn DC	SMPS‑24V‑5A	24V	5A
5	Đèn LED	LED‑24V‑500W	24V	500W
6	Cầu chì	F‑10A‑250V	250V	10A
7	Đầu nối đất	–	–	–

5.3 Các Bước Vẽ

1. Khối nguồn: Vẽ một hình chữ nhật “AC 220V” → kết nối tới “Cầu chì 10A”.
2. Cầu chì → Relay (coil): Dùng dây màu đỏ (Live) qua cầu chì tới một đầu cuộn relay, còn lại (Neutral) tới neutral AC.
3. Relay – Công tắc: Nối công tắc SPST song song với cuộn coil (để bật tắt nguồn cho coil).
4. Relay – Tải: Đầu COM (Common) của relay nối tới nguồn DC 24V (được chuyển đổi từ AC qua SMPS). Đầu NO (Normally Open) nối tới đèn LED.
5. Đất: Nối đất chung cho toàn bộ hệ thống.
6. Legend: Ghi chú màu dây, ký hiệu relay, công tắc, cầu chì.

5.4 Kiểm Tra

• Kiểm tra dòng coil: 24V, 0.2A → phù hợp với nguồn SMPS.
• Kiểm tra tải: 500W/24V ≈ 20.8A → cần relay chịu ít nhất 25A, vì vậy chọn relay 30A cho an toàn (điều chỉnh thành phần).
• Kiểm tra bảo vệ: Thêm bảo vệ quá dòng DC 30A phía nguồn DC.

5.5 Kết Quả

Sau khi hoàn thiện, xuất file PDF, gửi cho nhà thầu lắp đặt. Bản vẽ này cho phép thợ điện nhanh chóng xác định vị trí lắp relay, nối dây coil, và kiểm tra độ an toàn trước khi cấp điện.

6. Các Lưu Ý Quan Trọng Khi Vẽ Sơ Đồ Điện

6.1 Tuân Thủ Tiêu Chuẩn Quốc Tế

• IEC 60617: Ký hiệu sơ đồ mạch điện tử.
• IEC 61082: Quy tắc vẽ sơ đồ điện công nghiệp.
• ANSI Y32.2: Chuẩn ký hiệu mạch điện tử tại Mỹ.
• JIS C 0015: Tiêu chuẩn Nhật Bản.

6.2 Độ Rõ Ràng và Đọc Dễ

• Giữ khoảng cách hợp lý giữa các thành phần.
• Tránh đường dây chéo không cần thiết; nếu phải giao nhau, dùng vòng tròn (○) để chỉ không nối.
• Sử dụng cỡ chữ đủ lớn (≥3.5 mm) cho bản in A4, A3.

6.3 Quản Lý Thông Tin Phiên Bản

• Ghi số phiên bản và ngày ở góc phải trên cùng.
• Đánh dấu thay đổi (changelog) trong tài liệu phụ lục.

6.4 Kiểm Tra An Toàn

• Công suất tải không vượt quá đánh giá chịu tải của dây và công tắc.
• Cách điện: Đảm bảo dây đất luôn được nối đúng.
• Bảo vệ quá dòng và quá áp: Đặt cầu chì, circuit breaker phù hợp.

6.5 Tối Ưu Hóa Cho Sản Xuất

• Khi thiết kế mạch PCB, đặt các linh kiện sao cho đường trace ngắn nhất.
• Sử dụng grid và design rules (DRC) để tránh ngắn mạch.

7. Công Cụ Phần Mềm Hữu Ích và Tài Nguyên Tham Khảo

Phần mềm	Link tải	Đặc điểm nổi bật
KiCad	https://kicad.org/	Miễn phí, hỗ trợ schematic + PCB, thư viện IEC.
AutoCAD Electrical	https://www.autodesk.com/products/autocad-electrical/	Thư viện ký hiệu phong phú, tự động BOM.
EPLAN Electric P8	https://www.eplanusa.com/	Quản lý dự án lớn, tích hợp PLM.
Fritzing	https://fritzing.org/	Thân thiện cho người mới, hỗ trợ breadboard.
SolidWorks Electrical	https://www.solidworks.com/product/solidworks-electrical-schematic	Tích hợp 3D, hỗ trợ thiết kế cơ khí.
Visio	https://www.microsoft.com/visio	Dễ dùng, mẫu sơ đồ công nghiệp.

Tài Nguyên Học Tập

• IEC 60617 – Standard Graphical Symbols for Diagrams (pdf miễn phí qua trang IEC).
• “The Art of Electronics” – Horowitz & Hill: Chương 1 về sơ đồ mạch.
• Online Courses: Coursera “Electrical Schematics for Engineers”, Udemy “Learn AutoCAD Electrical”.

8. Tổng Kết

Vẽ sơ đồ điện là một kỹ năng thiết yếu cho bất kỳ ai làm trong lĩnh vực điện tử, điện công nghiệp, hoặc tự làm (DIY). Bằng cách nắm vững:

1. Các ký hiệu chuẩn và nguyên tắc vẽ,
2. Quy trình thiết kế từ khối chức năng tới chi tiết wiring,
3. Công cụ phù hợp và tiêu chuẩn an toàn,

bạn sẽ tạo ra các bản vẽ chính xác, dễ hiểu và an toàn. Hãy luôn nhớ rằng sơ đồ điện không chỉ là “bản vẽ” mà còn là “ngôn ngữ giao tiếp” giữa các kỹ sư, thợ điện và người bảo trì. Khi bản vẽ được chuẩn bị kỹ lưỡng, mọi công việc tiếp theo – lắp đặt, kiểm tra, bảo trì – sẽ diễn ra suôn sẻ, giảm thiểu rủi ro và chi phí.

Hy vọng hướng dẫn chi tiết này đã cung cấp cho bạn đầy đủ thông tin cần thiết để bắt đầu hoặc nâng cao kỹ năng vẽ sơ đồ điện. Chúc bạn thành công trong các dự án của mình!

Bài viết được biên soạn dựa trên các tiêu chuẩn quốc tế và kinh nghiệm thực tế, cập nhật đến năm 2026.
