Cách Vẽ State Diagram: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mở Đầu

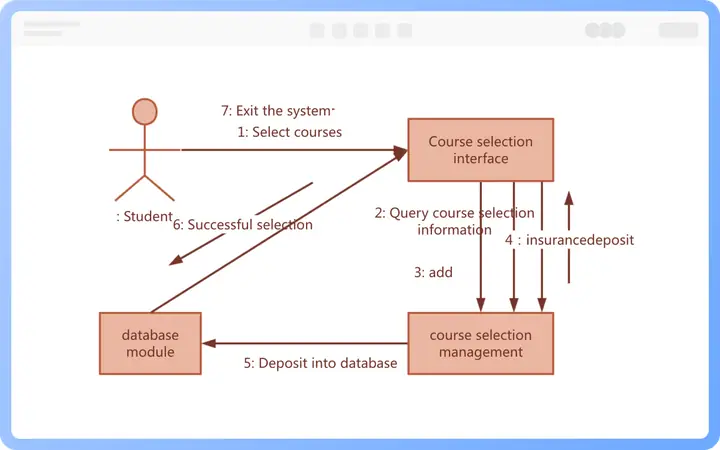

Trong lĩnh vực thiết kế phần mềm, state diagram (còn gọi là sơ đồ trạng thái) là một công cụ quan trọng giúp mô tả hành vi động của một hệ thống thông qua các trạng thái (states) và các chuyển đổi (transitions) giữa chúng. Việc vẽ state diagram không chỉ giúp các nhà phát triển hiểu rõ hơn về luồng xử lý, mà còn hỗ trợ trong việc kiểm thử, bảo trì và mở rộng hệ thống. Bài viết này sẽ cung cấp hướng dẫn chi tiết, từ những kiến thức nền tảng cho đến các kỹ thuật nâng cao, giúp bạn tự tin tạo ra những state diagram chuẩn xác, dễ đọc và hiệu quả.

1. Kiến Thức Cơ Bản Về State Diagram

1.1. Định Nghĩa

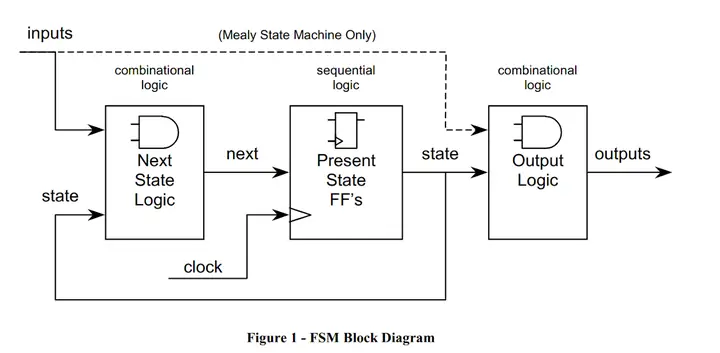

State diagram là một loại biểu đồ trong UML (Unified Modeling Language) mô tả các trạng thái mà một đối tượng (object) hoặc một hệ thống có thể có, và các sự kiện (events) kích hoạt chuyển đổi giữa các trạng thái đó. Mỗi trạng thái đại diện cho một điều kiện ổn định, trong khi các chuyển đổi diễn ra khi có một sự kiện xảy ra.

1.2. Các Thành Phần Chính

Thành phần	Ký hiệu	Mô tả
State (Trạng thái)	Hình chữ nhật bo góc	Một trạng thái ổn định, có thể có entry, do, exit actions.
Initial State (Trạng thái khởi đầu)	Hình tròn đen nhỏ	Điểm bắt đầu của diagram.
Final State (Trạng thái kết thúc)	Hình tròn đen viền trắng	Kết thúc quá trình.
Transition (Chuyển đổi)	Mũi tên	Đường nối giữa các trạng thái, có thể gắn event, guard, action.
Event (Sự kiện)	–	Điều kiện kích hoạt chuyển đổi (ví dụ: click, timeout).
Guard (Điều kiện)	Được đặt trong ngoặc vuông	Kiểm tra điều kiện trước khi thực hiện chuyển đổi.
Action (Hành động)	Được đặt sau dấu /	Thực hiện khi chuyển đổi xảy ra.
Composite State (Trạng thái phức hợp)	Hình chữ nhật lớn chứa các trạng thái con	Cho phép mô tả trạng thái con (nested states).
Concurrent (Parallel) State	Hai hoặc nhiều vùng con chia thành các cột	Mô tả các trạng thái hoạt động đồng thời.

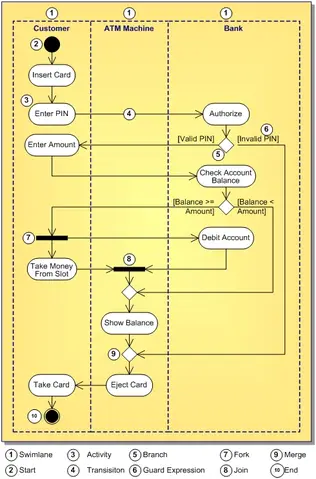

1.3. Khái Niệm “Event – Guard – Action”

• Event: Là yếu tố kích hoạt chuyển đổi. Ví dụ: buttonPress, timeout, receiveMessage.
• Guard: Là một biểu thức logic kiểm tra trước khi chuyển đổi được thực hiện. Nếu guard trả về true, chuyển đổi diễn ra; nếu false, không có chuyển đổi.
• Action: Là hành động thực hiện trong quá trình chuyển đổi, có thể là cập nhật biến, gọi hàm, gửi thông báo, v.v.

Cú pháp thường được viết dưới dạng:

event guard / action

Ví dụ: click isEnabled / enableFeature().

2. Quy Trình Vẽ State Diagram

Có thể bạn quan tâm: Cách Vẽ Sonic Exe: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

2.1. Bước 1: Xác Định Phạm Vi (Scope)

• Xác định đối tượng: Đối tượng nào cần mô tả (ví dụ: một máy bán hàng, một người dùng, một giao dịch ngân hàng).
• Xác định mức độ chi tiết: Bạn muốn mô tả toàn bộ hệ thống hay chỉ một phần? Điều này quyết định số lượng trạng thái và mức độ lồng nhau.

2.2. Bước 2: Thu Thập Yêu Cầu và Kịch Bản

• Phân tích yêu cầu chức năng: Đọc tài liệu yêu cầu, user stories, use case.
• Liệt kê các kịch bản (scenario) thực tế: Các hành động người dùng, các sự kiện hệ thống, các lỗi có thể xảy ra.
• Ghi chú các trạng thái xuất hiện trong mỗi kịch bản.

2.3. Bước 3: Xác Định Các Trạng Thái

• Trạng thái ổn định: Những trạng thái mà hệ thống có thể “đứng yên” trong một thời gian (ví dụ: Idle, Processing, Error).
• Trạng thái tạm thời: Thường xuất hiện trong quá trình chuyển đổi (ví dụ: Loading, WaitingForResponse).
• Trạng thái khởi đầu và kết thúc: Luôn có ít nhất một Initial và một Final.

2.4. Bước 4: Xác Định Các Sự Kiện và Guard

• Sự kiện: Thu thập từ các yêu cầu (click, timeout, messageReceived…).
• Guard: Định nghĩa các điều kiện phụ thuộc vào biến trạng thái (ví dụ: balance > 0, isAuthenticated).

2.5. Bước 5: Vẽ Các Chuyển Đổi

• Kết nối các trạng thái bằng mũi tên.
• Gắn nhãn cho mỗi chuyển đổi theo cú pháp event guard / action.
• Kiểm tra tính toàn vẹn: Đảm bảo không có trạng thái “đi chết” (dead state) nếu không muốn và mọi trạng thái đều có ít nhất một cách rời đi (except final).

2.6. Bước 6: Kiểm Tra và Tinh Chỉnh

• Kiểm tra vòng lặp: Xác định các vòng lặp hợp lệ (ví dụ: Idle -> Waiting -> Idle).
• Xác thực với stakeholders: Đảm bảo diagram phản ánh đúng yêu cầu.
• Rà soát guard và action để tránh mơ hồ.

2.7. Bước 7: Tài Liệu Hóa

Có thể bạn quan tâm: Cách Vẽ Solidworks Nhanh: Bí Quyết Tối Ưu Hóa Quy Trình Thiết Kế

• Mô tả chi tiết mỗi trạng thái, sự kiện, guard, action trong tài liệu kèm theo.
• Ghi chú về các quyết định thiết kế (tại sao chọn trạng thái này, tại sao không dùng composite…).

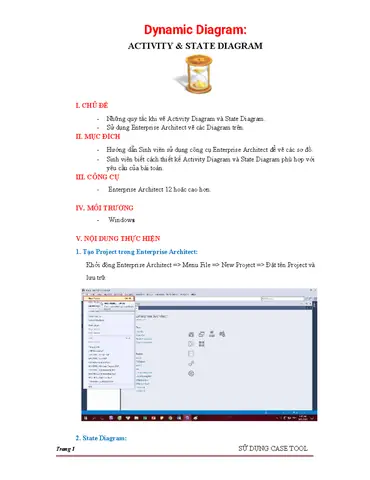

3. Công Cụ Hỗ Trợ Vẽ State Diagram

Công cụ	Ưu điểm	Nhược điểm
Microsoft Visio	Đa dạng ký hiệu UML, tích hợp Office	Phải mua bản quyền
StarUML	Hỗ trợ đa nền tảng, xuất mã nguồn	Giao diện hơi cũ
PlantUML	Viết bằng text, dễ tích hợp CI/CD	Cần kiến thức ngôn ngữ mô tả
Draw.io (diagrams.net)	Miễn phí, online, tích hợp Google Drive	Không có tính năng kiểm tra logic
Enterprise Architect	Mạnh mẽ, hỗ trợ toàn bộ UML	Đắt tiền, học phí cao
Lucidchart	Giao diện hiện đại, cộng tác thời gian thực	Giới hạn tính năng trong gói miễn phí

Lưu ý: Đối với các dự án lớn, việc sử dụng công cụ có khả năng generate code (từ diagram sang code) hoặc reverse engineering (từ code sang diagram) sẽ giúp giảm thiểu sai sót và duy trì tính đồng nhất.

4. Ví Dụ Thực Tế: Vẽ State Diagram Cho Một Máy Bán Nước Giải Khát

4.1. Phân Tích Yêu Cầu

• Người dùng có thể chọn sản phẩm, nhập tiền, nhận lại tiền thối, và bắt đầu giao dịch mới.
• Máy có các trạng thái lỗi khi tiền không đủ hoặc máy hết hàng.
• Máy có bảo trì (maintenance mode) để nhân viên kiểm tra.

4.2. Xác Định Các Trạng Thái

1. Idle – Máy chờ người dùng.
2. Selection – Người dùng đang chọn sản phẩm.
3. Payment – Nhận tiền từ người dùng.
4. Dispense – Phát sản phẩm.
5. ChangeReturn – Trả tiền thối.
6. Error – Lỗi (không đủ tiền, hết hàng).
7. Maintenance – Bảo trì.
8. Final – Kết thúc (không thực tế nhưng để minh hoạ).

4.3. Xác Định Sự Kiện và Guard

• selectProduct(productId) – Khi người dùng chọn sản phẩm.
• insertMoney(amount) – Khi người dùng ném tiền.
• enoughMoney? – Guard: balance >= price.
• outOfStock? – Guard: stockproductId > 0.
• maintenanceModeOn / maintenanceModeOff.

4.4. Vẽ Diagram (Mô Tả Text)

Có thể bạn quan tâm: Cách Vẽ Sketchup Nhanh: Bí Quyết Tối Ưu Hóa Quy Trình Thiết Kế

 --> Idle Idle --> Selection : selectProduct(p) stockp > 0 / setSelected(p)
Selection --> Payment : confirmSelection / setPrice(priceOf(p))
Payment --> Dispense : insertMoney(a) balance + a >= price / updateBalance(a)
Payment --> Error : insertMoney(a) balance + a < price / insufficientFunds()
Dispense --> ChangeReturn : dispenseProduct() / releaseProduct(p)
ChangeReturn --> Idle : returnChange() / reset()
Error --> Idle : cancel / reset()
Idle --> Maintenance : maintenanceModeOn / lock()
Maintenance --> Idle : maintenanceModeOff / unlock()

4.5. Giải Thích Các Thành Phần

• Initial State dẫn tới Idle.
• Guard stockp > 0 đảm bảo không chuyển sang Selection nếu sản phẩm hết.
• Action setSelected(p) lưu sản phẩm đã chọn.
• Parallel: Nếu muốn mô tả đồng thời việc kiểm tra tiền thối và phát sản phẩm, có thể dùng composite state DispenseAndChange với hai vùng con song song.

4.6. Kiểm Tra

• Tất cả các sự kiện (selectProduct, insertMoney, maintenanceModeOn/Off) đều được xử lý.
• Không có dead state: Mọi trạng thái đều có ít nhất một chuyển đổi ra (trừ Final).
• Guard logic hợp lý, tránh trường hợp balance âm.

5. Kỹ Thuật Nâng Cao

5.1. Composite State (Trạng Thái Lồng Nhau)

Khi một trạng thái có nhiều sub-states, việc dùng composite state giúp giảm độ phức tạp và tăng khả năng tái sử dụng.

Ví dụ: Trong một ứng dụng media player, trạng thái Playing có thể có các sub-state: Buffering, PlayingAudio, PlayingVideo. Khi người dùng chuyển sang Paused, toàn bộ composite state sẽ thoát.

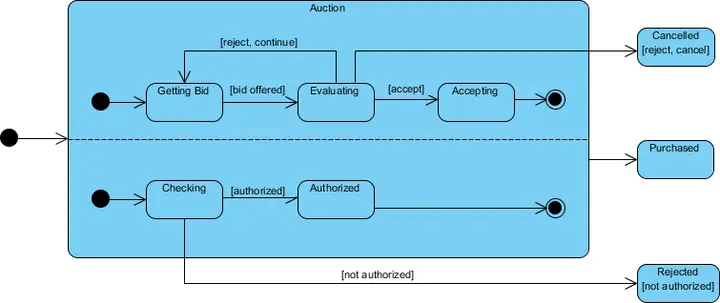

5.2. Parallel (Concurrent) State

Có thể bạn quan tâm: Cách Vẽ Shinichi Kudo: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Khi một hệ thống thực hiện nhiều hoạt động đồng thời, bạn có thể mô tả bằng các vùng con song song.

Ví dụ: Ứng dụng smart home có trạng thái HomeMode với hai vùng song song: SecuritySystem và ClimateControl. Mỗi vùng có các trạng thái riêng (Armed/Disarmed, Heating/Cooling).

5.3. History Pseudostate

• Shallow History (H): Khi quay lại một composite state, hệ thống sẽ nhớ trạng thái con gần nhất.
• Deep History (H): Nhớ toàn bộ cấu trúc trạng thái con sâu hơn.

Ứng dụng: Trong một wizard setup, nếu người dùng tạm dừng và quay lại, bạn muốn giữ trạng thái đã điền dữ liệu (deep history).

5.4. Entry/Exit Actions

• Entry Action: Thực hiện khi vào trạng thái (entry / initTimer()).
• Exit Action: Thực hiện khi rời trạng thái (exit / stopTimer()).

Giúp tách biệt logic khởi tạo và dọn dẹp, giảm việc lặp lại code.

5.5. Guard Phức Tạp

Bạn có thể sử dụng biểu thức logic phức tạp, kết hợp nhiều biến:

event balance >= price && stockproductId > 0 && !isMaintenance / proceed()

Điều này giảm số lượng chuyển đổi, nhưng cần đảm bảo readability.

5.6. Sử Dụng UML Profiles

Nếu dự án có yêu cầu đặc thù (ví dụ: real-time systems), bạn có thể mở rộng UML bằng profiles như MARTE (Modeling and Analysis of Real-Time and Embedded systems) để gắn thêm các thuộc tính thời gian, ưu tiên.

6. Thực Hành: Các Bước Kiểm Tra Chất Lượng State Diagram

1. Completeness (Đầy Đủ): Mọi yêu cầu chức năng đều được biểu diễn bằng ít nhất một trạng thái hoặc chuyển đổi.
2. Consistency (Nhất Quán): Không có trạng thái mâu thuẫn (ví dụ: một trạng thái vừa là final vừa có chuyển đổi ra).
3. Determinism (Định Nghĩa): Với một trạng thái và một sự kiện cụ thể, không có hơn một chuyển đổi hợp lệ (trừ khi dùng guard để phân biệt).
4. Readability (Dễ Đọc): Số lượng trạng thái và chuyển đổi không quá lớn, các guard và action ngắn gọn, có chú thích nếu cần.
5. Testability (Kiểm Thử): Mỗi chuyển đổi có thể được viết test case để kiểm tra đúng/ sai.

7. Lưu Ý Khi Áp Dụng State Diagram Trong Dự Án Thực Tế

• Không dùng quá mức: Đối với các hệ thống đơn giản, việc vẽ state diagram có thể gây phức tạp không cần thiết. Hãy cân nhắc độ lợi so với chi phí.
• Cập nhật liên tục: Khi yêu cầu thay đổi, diagram cũng phải được cập nhật, tránh tình trạng “out of sync”.
• Đào tạo đội ngũ: Đảm bảo mọi thành viên hiểu ký hiệu và quy tắc vẽ để tránh hiểu lầm.
• Kết hợp với các diagram khác: State diagram thường đi kèm với use case diagram, sequence diagram, activity diagram để cung cấp toàn cảnh hệ thống.
• Sử dụng naming conventions: Đặt tên trạng thái, sự kiện, guard một cách nhất quán (ví dụ: onEnter, onExit, isReady).

8. Tổng Kết

Việc vẽ state diagram là một kỹ năng thiết yếu trong thiết kế phần mềm, giúp chúng ta mô tả rõ ràng hành vi động của hệ thống. Bài viết đã trình bày:

1. Kiến thức nền tảng và các thành phần cơ bản của state diagram.
2. Quy trình chi tiết từ phân tích yêu cầu đến kiểm tra và tài liệu hoá.
3. Các công cụ hỗ trợ phổ biến và cách lựa chọn phù hợp.
4. Ví dụ thực tế về một máy bán nước giải khát, minh hoạ cách áp dụng các nguyên tắc.
5. Các kỹ thuật nâng cao như composite, parallel, history, entry/exit actions và UML profiles.
6. Các tiêu chí kiểm tra chất lượng và lưu ý khi triển khai trong dự án thực tế.

Khi áp dụng đúng quy trình và kỹ thuật, state diagram không chỉ là một bản vẽ tĩnh mà còn trở thành công cụ giao tiếp mạnh mẽ, hỗ trợ phát triển, kiểm thử và bảo trì phần mềm một cách hiệu quả. Hãy bắt đầu thực hành ngay hôm nay, chọn một hệ thống đơn giản, vẽ diagram, sau đó kiểm tra lại bằng các test case. Khi đã thành thạo, bạn sẽ cảm nhận được sức mạnh của việc mô hình hoá trạng thái trong việc giải quyết các vấn đề phức tạp của phần mềm hiện đại.

Chúc bạn thành công!
