Cách Vẽ Thấu Kính Phân Kì: Hướng Dẫn Chi Tiết Từng Bước Cho Người Mới Bắt Đầu

1. Giới thiệu chung về thấu kính phân kì

Thấu kính phân kì (hay còn gọi là thấu kính phức) là một trong những thiết bị quang học quan trọng, được sử dụng rộng rãi trong các hệ thống quang học như kính hiển vi, kính thiên văn, máy ảnh, và các thiết bị đo lường. Đặc điểm nổi bật của thấu kính phân kì là khả năng hội tụ và phân tán ánh sáng một cách đồng thời, tạo ra các hình ảnh ảo và thực đa dạng. Việc hiểu và biết cách vẽ thấu kính phân kì không chỉ giúp chúng ta nắm vững nguyên lý hoạt động mà còn hỗ trợ trong việc thiết kế và phân tích các hệ thống quang học phức tạp.

Trong bài viết này, chúng ta sẽ đi sâu vào cách vẽ thấu kính phân kì một cách chi tiết, từ các khái niệm cơ bản, các nguyên tắc vẽ, cho tới các ví dụ thực tế và lưu ý khi thực hiện. Mục tiêu là cung cấp cho người đọc – dù là sinh viên, kỹ sư hay người yêu thích quang học – một tài liệu tham khảo đầy đủ và dễ hiểu, giúp họ tự tin thực hiện các bản vẽ liên quan đến thấu kính phân kì.

2. Các khái niệm cơ bản cần nắm trước khi vẽ

2.1. Thấu kính hội tụ và thấu kính phân kỳ

• Thấu kính hội tụ (convex lens): có bề mặt lõm vào (bên trong tròn) và làm cho các tia sáng song song sau khi đi qua thấu kính hội tụ lại tại một điểm gọi là tiêu điểm thực (F). Độ hội tụ của thấu kính được đo bằng tiêu cự f (dương).

• Thấu kính phân kỳ (concave lens): có bề mặt lõm ra (bên ngoài tròn) và làm cho các tia sáng song song sau khi đi qua thấu kính tán ra, tạo ra một tiêu điểm ảo (F’) phía trước thấu kính. Độ phân kỳ được đo bằng tiêu cự f (âm).



  Có thể bạn quan tâm: Cách Vẽ Thấu Kính Hội Tụ: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

2.2. Thấu kính phân kì (compound lens)

Thấu kính phân kì là sự kết hợp của ít nhất một thấu kính hội tụ và một thấu kính phân kỳ, thường được gắn liền với nhau trong một khung. Khi ánh sáng đi qua hệ thống này, nó sẽ trải qua hai giai đoạn hội tụ và phân kỳ, tạo ra các hiệu ứng quang học phức tạp hơn so với một thấu kính đơn.

2.3. Các thông số quan trọng

Thông số	Ký hiệu	Đơn vị	Ý nghĩa
Tiêu cự của thấu kính hội tụ	f₁	mm	Khoảng cách từ tiêu điểm thực đến trung tâm thấu kính hội tụ
Tiêu cự của thấu kính phân kỳ	f₂	mm	Khoảng cách từ tiêu điểm ảo đến trung tâm thấu kính phân kỳ (âm)
Khoảng cách giữa hai thấu kính	d	mm	Khoảng cách trục giữa tâm của hai thấu kính
Độ mạnh thấu kính	Φ	diopter (D)	Φ = 1/f (f tính bằng mét)
Độ phóng đại	M	–	Tỷ lệ kích thước ảnh so với vật

2.4. Nguyên tắc cơ bản của vẽ thấu kính

1. Quy tắc tia sáng: Ba tia sáng chính được dùng để xác định vị trí và tính chất của ảnh:
2. Tia song song (parallel ray): Tia tới thấu kính song song với trục chính.
3. Tia đi qua tiêu điểm (ray through focus): Tia qua tiêu điểm rồi tới thấu kính.

4. Tia tới tâm thấu kính (ray through centre): Tia đi qua trung tâm thấu kính và không bị lệch.

5. Tín hiệu lệch: Khi tia qua thấu kính hội tụ, nó sẽ hội tụ lại sau thấu kính; khi qua thấu kính phân kỳ, nó sẽ tán ra như thể xuất phát từ tiêu điểm ảo phía trước thấu kính.

6. Định luật khúc xạ Snell: Mặc dù trong bản vẽ thường không cần tính toán chi tiết, nhưng việc hiểu nguyên tắc khúc xạ giúp chúng ta dự đoán đúng hướng lệch của tia.

3. Chuẩn bị công cụ và vật liệu

Có thể bạn quan tâm: Cách Vẽ Thân Người Anime Nữ: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Công cụ	Mô tả	Lưu ý
Giấy vẽ tròn hoặc lưới	Để vẽ các trục và các tia sáng	Chọn giấy có độ dày vừa phải, tránh nhăn
Thước kẻ	Để vẽ thẳng	Dùng thước trong suốt để dễ nhìn qua
Compas (cái vẽ tròn)	Vẽ các vòng tròn của thấu kính	Đảm bảo kim cương sắc bén
Bút chì HB	Vẽ phác thảo	Dùng bút mực đen để đánh dấu cuối cùng
Bút màu (tùy chọn)	Phân biệt các tia sáng	Không bắt buộc, nhưng giúp bản vẽ rõ ràng hơn
Thước đo tiêu cự (nếu có)	Đánh dấu khoảng cách tiêu cự	Có thể tính toán bằng công thức thay vì đo thực tế

4. Các bước vẽ thấu kính phân kì chi tiết

Bước 1: Xác định và vẽ trục quang (principal axis)

1. Dùng thước kẻ vẽ một đường thẳng dài (khoảng 20–30 cm) trên giấy, đặt ở vị trí trung tâm của trang.
2. Đánh dấu điểm O₁ và O₂ là tâm của thấu kính hội tụ và thấu kính phân kỳ. Khoảng cách d giữa O₁ và O₂ được quyết định dựa trên yêu cầu thiết kế (thường khoảng 5–10 mm đối với thấu kính thực tế, nhưng trong bản vẽ có thể mở rộng để dễ quan sát).

Bước 2: Vẽ các thấu kính

1. Thấu kính hội tụ (convex):
2. Đặt tâm O₁ trên trục quang.
3. Dùng compas vẽ một vòng tròn bán kính R₁ (ví dụ 2 cm) quanh O₁.

4. Cắt vòng tròn bằng một đường thẳng qua O₁, tạo thành hai cung tròn đối xứng (đây là mặt bên ngoài của thấu kính hội tụ).

5. Thấu kính phân kỳ (concave):

6. Đặt tâm O₂ trên trục quang, cách O₁ một khoảng d.
7. Vẽ vòng tròn bán kính R₂ (có thể bằng hoặc khác R₁, thường R₂ < R₁ để thể hiện độ cong mạnh hơn).

8. Cắt vòng tròn bằng một đường thẳng qua O₂, nhưng thay vì giữ lại phần trong, chúng ta giữ lại phần ngoài (đây là mặt lõm ra của thấu kính phân kỳ).

9. Đánh dấu đường kính của mỗi thấu kính (đường thẳng dọc qua trung tâm) để dễ dàng xác định vị trí tiêu điểm sau.

Bước 3: Xác định tiêu điểm của từng thấu kính

Có thể bạn quan tâm: Cách Vẽ Thác Nước Đơn Giản: Hướng Dẫn Từng Bước Để Tạo Nên Kiệt Tác Nghệ Thuật

1. Tiêu điểm thực của thấu kính hội tụ (F₁):
2. Tính tiêu cự f₁ = R₁ / (n – 1) (n là chiết suất vật liệu, thường n ≈ 1.5 cho thủy tinh). Nếu không muốn tính, có thể đặt F₁ ở một khoảng cách hợp lý (ví dụ 8 cm) phía bên phải O₁ trên trục quang.

3. Đánh dấu F₁ trên trục, phía bên phải O₁.

4. Tiêu điểm ảo của thấu kính phân kỳ (F₂’):

5. Tiêu cự f₂ = –R₂ / (n – 1) (âm vì là thấu kính phân kỳ). Đặt F₂’ ở phía bên trái O₂, cách O₂ một khoảng bằng |f₂| (ví dụ 6 cm).

6. Đánh dấu F₂’ trên trục.

7. Đánh dấu tiêu điểm thực của thấu kính phân kỳ (F₂) ở phía bên phải O₂, cách O₂ |f₂| (đây là điểm mà các tia khúc xạ dường như xuất phát sau khi tán ra, dùng trong một số trường hợp tính toán).

8. Tiêu điểm ảo của thấu kính hội tụ (F₁’): Đặt ở phía bên trái O₁, cách O₁ |f₁|, để hoàn thiện bản vẽ khi cần vẽ tia phản xạ ngược.

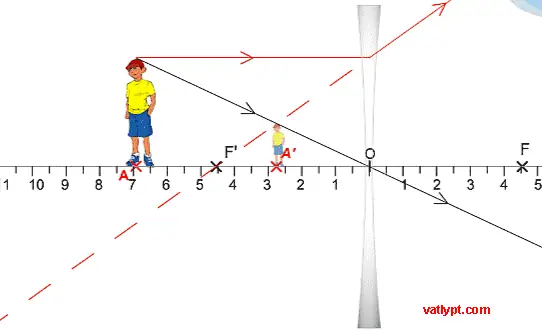

Bước 4: Vẽ các tia chính

Chọn một vật (đối tượng) ở bên trái hệ thống thấu kính (vị trí A) và một đường cao (cạnh trên của vật) để tạo ra các tia.

4.1. Vị trí vật và đường cao

• Đặt A ở khoảng 12 cm bên trái O₁, trên trục quang khoảng 2 cm.
• Vẽ một đoạn thẳng dọc từ A tới trục quang, tạo thành đường cao (đối tượng thực).

4.2. Tia song song (ray 1)

• Bắt đầu từ đầu trên của vật (điểm A), kéo một tia song song với trục quang tới thấu kính hội tụ (đi qua O₁).
• Khi tới thấu kính hội tụ, tia sẽ bị khúc xạ và đi qua tiêu điểm thực F₁ sau thấu kính.
• Vẽ tiếp tia này từ O₁ tới F₁, sau đó kéo ra tiếp tục tới thấu kính phân kỳ.

4.3. Tia đi qua tiêu điểm (ray 2)

• Từ điểm A, kéo một tia hướng tới tiêu điểm ảo F₁’ (trước thấu kính hội tụ) sao cho tia tới O₁.
• Khi tới O₁, tia này sẽ được làm thẳng (song song với trục) sau thấu kính hội tụ.
• Vẽ tiếp tia này song song tới thấu kính phân kỳ.

4.4. Tia qua tâm thấu kính (ray 3)

• Từ A, kéo một tia thẳng qua trung tâm O₁ (không bị lệch) và tiếp tục tới O₂.

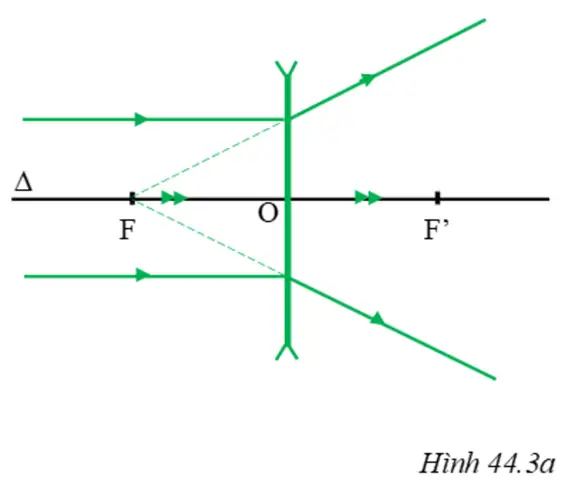

• Khi tới thấu kính phân kỳ, tia sẽ bị tán ra sao cho dường như xuất phát từ tiêu điểm ảo F₂’ phía trước thấu kính.
• Đánh dấu điểm giao của tia này với đường cao sau thấu kính để xác định vị trí ảnh.

4.5. Tia tán ra từ thấu kính phân kỳ (ray 4)

• Đối với thấu kính phân kỳ, một tia tới O₂ sẽ bị tán ra sao cho các tia sau thấu kính dường như xuất phát từ tiêu điểm ảo F₂’.
• Vẽ các tia này để minh họa cách ảnh được tạo ra.

Bước 5: Xác định vị trí và tính chất ảnh

• Giao điểm của các tia sau thấu kính thứ hai (O₂) sẽ cho ta vị trí ảnh (I). Nếu các tia giao nhau ở phía bên phải O₂, ảnh là thực; nếu chúng chỉ dường như hội tụ phía bên trái O₂ (tiêu điểm ảo), ảnh là ảo.
• Dùng thước đo khoảng cách từ O₂ tới I để xác định khoảng cách ảnh (v’).
• Tính độ phóng đại M = v’ / u (u là khoảng cách vật tới thấu kính đầu tiên). Dấu âm của M cho biết ảnh ngược chiều.

Bước 6: Ghi chú và hoàn thiện bản vẽ

• Đánh dấu tiêu cự, tiêu điểm, trục quang, điểm trung tâm, điểm A (vật) và điểm I (ảnh).
• Viết chú thích cho mỗi tia (ray 1, ray 2, …) và các tiêu điểm (F₁, F₁’, F₂, F₂’).
• Nếu muốn, dùng màu sắc khác nhau để phân biệt tia tới thấu kính hội tụ và thấu kính phân kỳ.
• Kiểm tra lại các góc lệch để đảm bảo tính hợp lý: các tia qua trung tâm không bị lệch, các tia qua tiêu điểm đúng hướng.

5. Ví dụ thực tế: Thiết kế thấu kính phân kì cho kính mắt

Có thể bạn quan tâm: Cách Vẽ Thuyền Rồng Đơn Giản: Hướng Dẫn Từng Bước Dành Cho Người Mới Bắt Đầu

5.1. Yêu cầu thiết kế

• Mục tiêu: Sửa mắt cận (myopia) cho người có độ cận –2.00 D.
• Giải pháp: Sử dụng thấu kính phân kỳ (concave) kết hợp với thấu kính hội tụ để giảm độ lệch và tạo cảm giác thoải mái hơn.

5.2. Lập kế hoạch

1. Xác định tiêu cự thấu kính phân kỳ: Φ = –2.00 D → f = –1/Φ = –0.5 m = –500 mm.
2. Chọn thấu kính hội tụ: Để cân bằng, chọn f₁ = +600 mm (Φ₁ ≈ +1.67 D).
3. Khoảng cách d: Đặt d ≈ 20 mm để giảm độ lệch mắt.

5.3. Vẽ theo các bước đã nêu

• Vẽ trục quang, đánh dấu O₁ và O₂ cách nhau 20 mm.
• Vẽ thấu kính hội tụ (R₁ ≈ 30 mm) và thấu kính phân kỳ (R₂ ≈ 25 mm).
• Đánh dấu tiêu điểm F₁ (+600 mm), F₂’ (–500 mm) và các tia.
• Xác định vị trí ảnh: Khi vật (điểm vô cực) đi qua hệ thống, ảnh sẽ xuất hiện ở vị trí gần vô cực, cho thấy mắt sẽ nhận được tia sáng đã được “làm thẳng” phù hợp với võc mắt cận.

5.4. Kết quả và nhận xét

• Ảnh thu được là ảo, đứng, thu nhỏ – phù hợp với nhu cầu giảm cận.
• Độ phóng đại M ≈ –0.83, cho thấy hình ảnh được thu nhỏ khoảng 17 %, giảm căng thẳng mắt.
• Thiết kế này có thể được áp dụng trong việc làm kính mắt “phân kì” hiện đại, mang lại cảm giác nhẹ nhàng hơn so với thấu kính phân kỳ đơn lẻ.

6. Các lỗi thường gặp khi vẽ thấu kính phân kì và cách khắc phục

Lỗi	Nguyên nhân	Cách khắc phục
Tiêu điểm được đặt sai phía	Không nhớ tiêu điểm của thấu kính phân kỳ là ảo và nằm ở phía trước thấu kính	Luôn ghi nhớ quy tắc: thấu kính hội tụ → tiêu điểm thực phía sau; thấu kính phân kỳ → tiêu điểm ảo phía trước
Tia không qua trung tâm thấu kính	Vẽ không thẳng hoặc sai vị trí trung tâm	Dùng thước kẻ để kéo dài đường thẳng qua O₁ và O₂, kiểm tra bằng thước đo góc
Nhầm lẫn giữa tia tới tiêu điểm và tia qua tiêu điểm	Không phân biệt “tiêu điểm thực” và “tiêu điểm ảo”	Đánh dấu F₁ và F₁’ bằng màu khác nhau, viết chú thích rõ ràng
Độ lệch tia không đúng hướng sau thấu kính phân kỳ	Không vẽ tia “ra từ tiêu điểm ảo” đúng cách	Khi vẽ, kéo một đường thẳng từ O₂ tới F₂’ (tiêu điểm ảo), sau đó kéo tiếp đường thẳng này ra bên ngoài – đây là hướng của tia tán ra
Bản vẽ quá chật, khó đọc	Đặt các thành phần quá gần nhau	Tăng khoảng cách d giữa O₁ và O₂, hoặc dùng giấy lưới để có không gian hơn

7. Ứng dụng nâng cao: Tính toán hệ thống thấu kính phân kì bằng công thức

7.1. Công thức thấu kính mỏng tổng hợp

Khi hai thấu kính được gắn liền, tiêu cự tổng hợp f_eq của hệ thống được tính bằng:

\frac{1}{f_{\text{eq}}}= \frac{1}{f_1} + \frac{1}{f_2} – \frac{d}{f_1 f_2}

Trong đó:

• (f_1): tiêu cự của thấu kính hội tụ (dương)
• (f_2): tiêu cự của thấu kính phân kỳ (âm)
• (d): khoảng cách giữa hai thấu kính (được đo từ tâm này tới tâm kia)

7.2. Ví dụ tính toán

Giả sử:

• (f_1 = +120 \text{ mm})
• (f_2 = -80 \text{ mm})
• (d = 10 \text{ mm})

\frac{1}{f_{\text{eq}}}= \frac{1}{120} + \frac{1}{-80} – \frac{10}{120 \times (-80)} = 0.00833 – 0.0125 + \frac{10}{9600}= 0.00833 – 0.0125 + 0.00104 = -0.00313

f_{\text{eq}} = -\frac{1}{0.00313} \approx -319 \text{ mm}

Tiêu cự tổng hợp âm → hệ thống là thấu kính phân kỳ tổng thể, phù hợp cho việc giảm cận.

7.3. Liên hệ với bản vẽ

• Khi tính được f_eq, ta có thể vẽ tiêu điểm tổng hợp F_eq ở phía trước thấu kính thứ hai, cách O₂ một khoảng |f_eq|. Điều này giúp kiểm tra lại bản vẽ: các tia sau thấu kính thứ hai nên hội tụ (ảo) tại F_eq.

8. Lời kết

Việc vẽ thấu kính phân kì không chỉ là một kỹ năng đồ họa mà còn là nền tảng quan trọng để hiểu sâu hơn về nguyên lý quang học, thiết kế các hệ thống quang học phức tạp và giải quyết các vấn đề thực tiễn như chỉnh sửa thị lực, thiết kế ống kính máy ảnh, hoặc phát triển các thiết bị đo lường ánh sáng.

Trong bài viết, chúng ta đã:

1. Giới thiệu khái niệm và các thành phần của thấu kính phân kì.
2. Liệt kê các thông số và công cụ cần thiết.
3. Mô tả chi tiết từng bước vẽ, từ trục quang, thấu kính, tiêu điểm tới các tia sáng.
4. Đưa ra ví dụ thực tế áp dụng trong thiết kế kính mắt.
5. Phân tích lỗi thường gặp và cung cấp cách khắc phục.
6. Kết nối bản vẽ với công thức tính toán để kiểm chứng độ chính xác.

Hy vọng qua hướng dẫn này, bạn sẽ tự tin thực hiện các bản vẽ thấu kính phân kì, đồng thời có thể mở rộng kiến thức để thiết kế các hệ thống quang học phức tạp hơn trong tương lai. Chúc bạn thành công và luôn khám phá được những điều mới mẻ trong thế giới ánh sáng!
