Mở Đầu
Thấu kính là một trong những thành phần quan trọng nhất trong quang học, được ứng dụng rộng rãi trong các thiết bị như kính mắt, máy ảnh, kính hiển vi, kính thiên văn và rất nhiều hệ thống quang học khác. Việc nắm vững cách vẽ thấu kính không chỉ giúp các sinh viên, kỹ sư, nhà thiết kế hiểu rõ nguyên lý hoạt động mà còn hỗ trợ trong việc thiết kế, mô phỏng và truyền đạt ý tưởng một cách chính xác. Bài viết này sẽ cung cấp hướng dẫn chi tiết, từng bước một, từ việc vẽ thấu kính cơ bản trên giấy cho tới việc sử dụng phần mềm CAD và các công cụ mô phỏng quang học hiện đại.
1. Kiến Thức Cơ Bản Về Thấu Kính
1.1. Định Nghĩa và Phân Loại
- Thấu kính hội tụ (convex lens): Mặt phẳng trong suốt có hai bề mặt lõm vào (tròn) hoặc một bề mặt lõm vào và một bề mặt phẳng. Khi song ánh sáng đi qua, các tia sáng hội tụ tại một điểm tiêu cự phía sau thấu kính.
- Thấu kính phân kỳ (concave lens): Mặt phẳng trong suốt có hai bề mặt lồi ra (tròn) hoặc một bề mặt lồi ra và một bề mặt phẳng. Khi song ánh sáng đi qua, các tia sáng sẽ bị phân tán ra, tưởng như chúng xuất phát từ một điểm tiêu cự ảo phía trước thấu kính.
1.2. Thông Số Quan Trọng
| Thông số | Định nghĩa | Đơn vị |
|---|---|---|
| Tiêu cự (f) | Khoảng cách từ trung tâm thấu kính tới điểm tiêu cự | mm |
| Độ mạnh (D) | Độ mạnh quang học, D = 1/f (f tính bằng mét) | diop |
| Độ lệch (Δ) | Khoảng cách giữa hai mặt thấu kính trong thấu kính lỏng | mm |
| Độ phản xạ (R) | Tỷ lệ ánh sáng bị phản xạ tại bề mặt | % |
1.3. Nguyên Lý Hoạt Động
- Định luật Snell: Khi ánh sáng đi qua mặt giới hạn giữa hai môi trường có chiết suất khác nhau, nó sẽ bị khúc xạ theo quy luật ( n_1 \sin \theta_1 = n_2 \sin \theta_2 ).

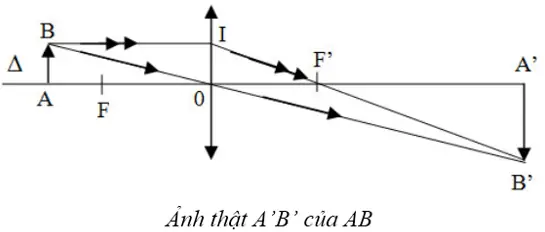

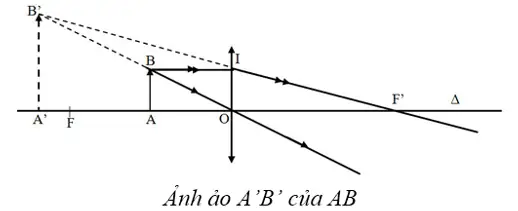

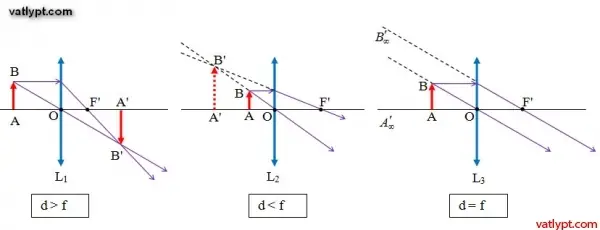

- Quy tắc hình ảnh: Đối với thấu kính hội tụ, nếu vật nằm ngoài tiêu cự, ảnh sẽ là thực và ngược; nếu vật nằm trong tiêu cự, ảnh sẽ là ảo, đứng và phóng đại.
2. Chuẩn Bị Dụng Cụ Vẽ Thấu Kính Trên Giấy
| Dụng cụ | Mô tả | Ghi chú |
|---|---|---|
| Thước kẻ | Độ dài 30 cm – 50 cm | Đảm bảo độ chính xác |
| Compas | Để vẽ các vòng tròn, cung tròn | Chọn kim cỡ thích hợp |
| Bút chì | HB hoặc 2B | Dễ xóa, nét rõ |
| Gôm | Xóa sạch | Tránh để lại vết |
| Giấy vẽ | Kích thước A4 hoặc A3 | Giấy mịn, không dày quá |
| Thước đo độ cong | Để đo độ cong bề mặt | Tùy chọn, không bắt buộc |
3. Các Bước Vẽ Thấu Kính Cơ Bản Trên Giấy

Có thể bạn quan tâm: Cách Vẽ Thạch Sanh: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
3.1. Xác Định Tiêu Cự và Độ Lệch
- Chọn tiêu cự: Giả sử muốn vẽ thấu kính hội tụ với tiêu cự f = 50 mm.
- Xác định độ lệch: Độ lệch thường bằng 1/3 đến 1/5 tiêu cự, ví dụ 10 mm.
3.2. Vẽ Trục Quang
- Dùng thước kẻ vẽ một đường thẳng ngang, đặt tên là trục quang (optical axis). Đánh dấu trung tâm O trên trục.
3.3. Vẽ Hai Bề Mặt Thấu Kính
3.3.1. Vẽ Bề Mặt Gương Lòng
- Đặt compas tại O, mở rộng độ dài bằng bán kính r = f + (độ lệch/2). Ví dụ: r = 50 mm + 5 mm = 55 mm.
- Vẽ cung tròn bên phải trục, tạo một nửa vòng tròn (bề mặt lõm vào).
3.3.2. Vẽ Bề Mặt Gương Lòng Ngược
- Đặt compas tại O, mở rộng độ dài r’ = f – (độ lệch/2) = 50 mm – 5 mm = 45 mm.
- Vẽ cung tròn bên trái trục, tạo nửa vòng tròn còn lại.
3.4. Hoàn Thiện Định Dạng
- Nối hai đầu của các cung tròn bằng đường thẳng nhỏ, tạo thành viền dày của thấu kính.
- Ghi chú tiêu cự f, độ lệch Δ và các thông số khác bên cạnh.
3.5. Kiểm Tra Độ Chính Xác
- Dùng thước đo độ cong hoặc thước kẻ để kiểm tra khoảng cách giữa hai bề mặt (độ lệch) và bán kính của từng cung tròn.
- Điều chỉnh nếu cần bằng cách xóa và vẽ lại.
4. Vẽ Thấu Kính Sử Dụng Phần Mềm CAD (AutoCAD, SolidWorks)
4.1. Lý Do Nên Sử Dụng CAD

Có thể bạn quan tâm: Cách Vẽ Siêu Xe Đỉnh Cao: Từ Cơ Bản Đến Chuyên Nghiệp
- Độ chính xác cao: Đơn vị tính tự động là mm hoặc inch.
- Dễ dàng chỉnh sửa: Thay đổi tiêu cự, độ lệch chỉ cần nhập giá trị mới.
- Tích hợp mô phỏng: Kết nối với phần mềm quang học như ZEMAX, LightTools.
4.2. Các Bước Thực Hiện trong AutoCAD
- Khởi tạo bản vẽ mới: Chọn “New” → “Drawing”.
- Thiết lập đơn vị: Lệnh
UNITS→ Đặt đơn vị là Millimeters. - Vẽ trục quang: Dùng lệnh
LINE, vẽ một đoạn thẳng dài 200 mm, đặt tên là Axis. - Vẽ bề mặt lõm vào:
- Dùng lệnh
ARC→ Chọn Center → Nhập tọa độ O (0,0). - Nhập bán kính r = 55 mm.
- Nhập góc bắt đầu và kết thúc (0° → 180°) để tạo nửa vòng tròn.
- Vẽ bề mặt lõm ra:
- Lặp lại bước trên với bán kính r’ = 45 mm, góc 180° → 360°.
- Cắt bề mặt: Dùng lệnh
TRIMđể cắt các phần thừa và tạo hình thấu kính. - Thêm ghi chú: Dùng lệnh
TEXTđể ghi tiêu cự, độ lệch. - Lưu file: Định dạng DWG hoặc DXF để chia sẻ.
4.3. Vẽ trong SolidWorks (3D)
- Tạo sketch trên mặt Front Plane.
- Vẽ trục quang: Dùng công cụ
Centerline. - Vẽ hai vòng tròn:
Circle→ Trung tâm O, bán kính 55 mm và 45 mm. - Cắt bỏ phần không cần: Sử dụng
Trim Entities. - Extrude: Chọn
Extruded Boss/Base, độ dày thấu kính là 5 mm. - Áp dụng vật liệu: Vào
Material→ Chọn Glass hoặc Plastic. - Lưu và xuất: Định dạng STL cho in 3D hoặc STEP cho các phần mềm khác.
5. Mô Phỏng Quang Học Với Phần Mềm ZEMAX
5.1. Tại Sao Cần Mô Phỏng?
- Kiểm tra sai lệch tiêu cự thực tế.
- Đánh giá các hiện tượng quang học phụ (aberration, vignetting).
- Tối ưu hoá thiết kế cho mục đích cụ thể (camera, kính mắt).
5.2. Các Bước Cơ Bản
| Bước | Mô tả |
|---|---|
| 1. Khởi động ZEMAX | Mở “New Lens” |
| 2. Nhập thông số thấu kính | Đặt Radius1, Radius2, Thickness, Material (BK7, SF10…) |
| 3. Đặt nguồn sáng | Thêm Source – Wavelength 550 nm, Gaussian beam |
| 4. Đặt detector | Đặt Image Plane ở vị trí tiêu cự |
| 5. Chạy phân tích | Chọn Spot Diagram, PSF, MTF |
| 6. Đánh giá kết quả | Xem biểu đồ, so sánh với tiêu chuẩn |
5.3. Ví Dụ Thực Tế
- Thấu kính hội tụ f = 50 mm, n = 1.517 (BK7):
- Spot diagram cho thấy điểm ảnh kích thước 10 µm tại tiêu cự.
- MTF đạt 0.8 ở 100 lp/mm, đủ cho camera smartphone.
6. Những Lưu Ý Khi Vẽ Thấu Kính

Có thể bạn quan tâm: Cách Vẽ Ruộng Lúa: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
6.1. Độ Chính Xác Bề Mặt
- Độ cong phải được tính chính xác dựa trên công thức: ( R = \frac{(n-1)f}{n} ) (đối với thấu kính mỏng). Đối với thấu kính dày, cần dùng công thức Lensmaker:
\frac{1}{f} = (n-1) \left( \frac{1}{R_1} – \frac{1}{R_2} + \frac{(n-1)d}{nR_1R_2} \right)
trong đó ( d ) là độ dày trung tâm.
6.2. Độ Dày Trung Tâm
- Thấu kính quá dày sẽ gây spherical aberration mạnh, làm giảm chất lượng ảnh.
- Khi vẽ, luôn ghi rõ độ dày tại trung tâm và ở mép (độ dày viền).
6.3. Vật Liệu
- Kính BK7: Chiết suất ~1.517 tại 587.6 nm, phổ biến và giá thành vừa.
- Kính Crown: Chiết suất thấp hơn, thích hợp cho thấu kính lớn.
- Nhựa (Polycarbonate, Acrylic): Nhẹ, chịu va đập, nhưng dễ bị trầy xước và có chiết suất thay đổi theo nhiệt độ.
6.4. Độ Phản Xạ và Phủ Phản Xạ
- Độ phản xạ bề mặt thường ~4% cho mỗi mặt. Để giảm, phủ AR (Anti‑Reflection) là cần thiết.
- Khi vẽ, có thể biểu thị lớp phủ bằng đường gạch chấm dọc theo bề mặt.
7. Ứng Dụng Thực Tế Của Việc Vẽ Thấu Kính
7.1. Thiết Kế Kính Mắt
- Định dạng aspheric để giảm aberration, yêu cầu vẽ các đường cong phi tròn.
- Vẽ các lớp đa lớp (compound lens) để đạt độ phóng đại và độ chỉnh màu mong muốn.
7.2. Máy Ảnh và Camera Smartphone

Có thể bạn quan tâm: Cách Vẽ Ô Tô Đẹp: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu
- Thấu kính đa lớp (lens stack) giúp thu thập ánh sáng mạnh hơn.
- Vẽ chi tiết vị trí từng thấu kính, khoảng cách tiêu cự, và góc nhìn (field of view).
7.3. Kính Thiên Văn
- Thấu kính lớn (bán kính > 200 mm) yêu cầu tính toán độ cong và độ dày cực kỳ chính xác.
- Vẽ sơ đồ quỹ đạo ánh sáng qua các thấu kính để tối ưu hoá độ sáng và độ phân giải.
8. Kỹ Thuật Vẽ Thấu Kính Aspheric (Phi Tròn)
8.1. Định Nghĩa
Thấu kính aspheric có bề mặt không phải là phần của hình cầu, thay vì giảm spherical aberration và coma. Phương trình mô tả bề mặt aspheric thường là:
z(r) = \frac{c r^2}{1 + \sqrt{1 – (1 + k) c^2 r^2}} + \sum_{i=2}^{N} A_i r^{2i}
trong đó:
– ( c = 1/R ) là độ cong tại trục,
– ( k ) là hệ số conic,
– ( A_i ) là các hệ số đa thức.
8.2. Cách Vẽ Trên Giấy
- Xác định các hệ số: Thông thường, nhà sản xuất cung cấp ( R, k, A_2, A_4 )…
- Tạo bảng giá trị: Chia bán kính r thành các khoảng (0–10 mm, 10–20 mm, …) và tính z(r) cho từng điểm.
- Vẽ đồ thị: Dùng thước kẻ và compas để đánh dấu các điểm (r, z) trên trục quang, nối các điểm bằng đường mượt.
- Kiểm tra: So sánh với bản vẽ CAD để đảm bảo độ sai lệch < 0.01 mm.
8.3. Vẽ Aspheric Trong SolidWorks

- Sử dụng “Spline”: Nhập các điểm (r, z) vào công cụ spline.
- Áp dụng “Surface Revolve”: Quay spline quanh trục quang để tạo bề mặt aspheric.
- Kiểm tra bằng “Evaluate”: Đánh giá độ sai lệch so với mô hình lý thuyết.
9. Thực Hành: Vẽ Thấu Kính Đơn Giản Từ Đầu Đến Cuối
9.1. Bài Tập 1: Thấu Kính Hội Tụ f = 75 mm, d = 12 mm
- Xác định bán kính:
- ( R_1 = f + d/2 = 75 + 6 = 81 mm )
- ( R_2 = f – d/2 = 75 – 6 = 69 mm )
- Vẽ trục quang: Đo 200 mm.
- Vẽ cung tròn:
- Bán kính 81 mm (bên trái)
- Bán kính 69 mm (bên phải)
- Hoàn thiện: Nối và ghi chú.
9.2. Bài Tập 2: Thấu Kính Phân Kỳ f = -30 mm, d = 8 mm
- Bán kính:
- ( R_1 = -f + d/2 = 30 + 4 = 34 mm ) (đấu ngược dấu âm)
- ( R_2 = -f – d/2 = 30 – 4 = 26 mm )
- Vẽ: Cũng tương tự như trên nhưng đổi chiều cung (lồi ra).
9.3. Kiểm Tra Kết Quả
- Đo khoảng cách tiêu cự thực tế bằng thước đo tiêu cự (focal length meter) hoặc bằng phần mềm mô phỏng.
- Đảm bảo sai số < 0.5 mm.
10. Tổng Kết
Việc vẽ thấu kính không chỉ là một kỹ năng cơ bản trong lĩnh vực quang học mà còn là nền tảng cho các công việc thiết kế và nghiên cứu phức tạp hơn. Từ việc vẽ tay trên giấy với các dụng cụ đơn giản, tới sử dụng phần mềm CAD để tạo mô hình 3D chính xác, và cuối cùng là mô phỏng quang học bằng ZEMAX hay Code V, mỗi bước đều có vai trò quan trọng trong việc đảm bảo chất lượng và hiệu suất của sản phẩm quang học.
Những điểm quan trọng cần ghi nhớ:
- Hiểu rõ các thông số như tiêu cự, độ lệch, độ dày và vật liệu.
- Áp dụng công thức Lensmaker để tính bán kính bề mặt.
- Thực hiện vẽ chính xác trên giấy trước khi chuyển sang CAD.
- Kiểm tra và tối ưu hoá bằng phần mềm mô phỏng để phát hiện các lỗi quang học.
- Khi cần độ chính xác cao hơn, sử dụng thấu kính aspheric và áp dụng các công thức đa thức.
Hy vọng với hướng dẫn chi tiết này, bạn đã nắm vững cách vẽ thấu kính từ cơ bản đến nâng cao, sẵn sàng áp dụng trong học tập, nghiên cứu hoặc công việc thực tế. Chúc bạn thành công trong các dự án quang học của mình!
