Cách Vẽ Thuật Toán: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mở Đầu

Trong thế giới lập trình và khoa học máy tính, thuật toán là nền tảng cốt lõi để giải quyết mọi vấn đề, từ những bài toán đơn giản như sắp xếp danh sách cho tới những hệ thống phức tạp như máy học và trí tuệ nhân tạo. Tuy nhiên, việc chỉ viết mã lệnh cho một thuật toán không đủ để truyền tải ý tưởng một cách rõ ràng, dễ hiểu và có thể tái sử dụng. Đó là lý do tại sao vẽ thuật toán – hay còn gọi là flowchart (lưu đồ), pseudocode (đồ thị giả mã), hoặc diagram (sơ đồ) – trở nên vô cùng quan trọng.

Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, toàn diện và thực tiễn về cách vẽ thuật toán, bao gồm:

1. Kiến thức nền tảng: Tại sao cần vẽ thuật toán, các loại biểu đồ thường dùng và các ký hiệu chuẩn.
2. Quy trình thiết kế: Từ việc xác định yêu cầu, phân tích vấn đề, lập kế hoạch, tới việc chuyển đổi thành biểu đồ.
3. Các công cụ hỗ trợ: Giới thiệu phần mềm và công cụ trực tuyến phổ biến.
4. Kỹ thuật nâng cao: Vẽ thuật toán cho các cấu trúc dữ liệu phức tạp, thuật toán đệ quy, thuật toán đa luồng và thuật toán tối ưu.
5. Thực hành: Ví dụ chi tiết các thuật toán nổi tiếng (sắp xếp, tìm kiếm, Dijkstra, QuickSort, BFS/DFS…) được vẽ dưới dạng lưu đồ.
6. Lưu ý và sai lầm thường gặp: Những điểm cần tránh để biểu đồ luôn rõ ràng, ngắn gọn và dễ bảo trì.
7. Ứng dụng thực tế: Cách tích hợp lưu đồ vào tài liệu thiết kế phần mềm, tài liệu kiểm thử và đào tạo nhân sự.

Hãy cùng bắt đầu hành trình khám phá cách vẽ thuật toán một cách chuyên nghiệp và hiệu quả!

1. Tại Sao Cần Vẽ Thuật Toán?

1.1. Giao Tiếp Ý Tưởng

• Ngôn ngữ chung: Khi làm việc trong nhóm, không phải mọi người đều thành thạo cùng một ngôn ngữ lập trình. Lưu đồ là “ngôn ngữ trung gian” giúp mọi người hiểu được luồng xử lý.
• Tránh hiểu lầm: Một đoạn mã dài có thể gây nhầm lẫn; biểu đồ giúp xác định rõ ràng các bước, quyết định và vòng lặp.

1.2. Phân Tích và Kiểm Tra

• Kiểm tra logic: Trước khi viết code, bạn có thể phát hiện lỗi logic bằng cách xem xét lưu đồ.
• Kiểm thử: Các nhà kiểm thử (tester) có thể dựa vào lưu đồ để viết test case.

1.3. Tài Liệu Hóa

Có thể bạn quan tâm: Cách Vẽ Thỏ Cute: Hướng Dẫn Từng Bước Để Tạo Ra Những Bức Tranh Đáng Yêu Nhất

• Bảo trì: Khi dự án được chuyển giao, tài liệu lưu đồ giúp người mới nhanh chóng nắm bắt cấu trúc.
• Đào tạo: Giảng dạy thuật toán cho sinh viên, học viên mới dễ dàng hơn khi có hình ảnh minh họa.

2. Các Loại Biểu Đồ và Ký Hiệu Chuẩn

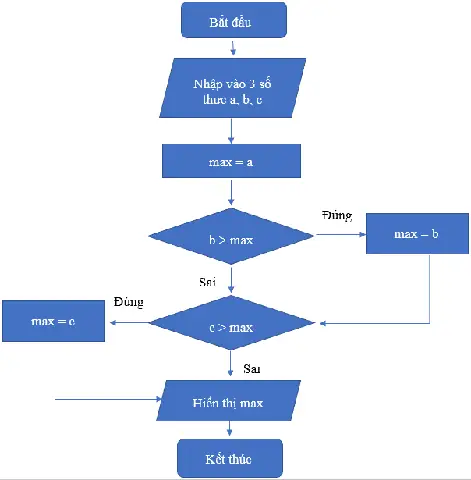

2.1. Flowchart (Lưu Đồ)

Ký hiệu	Tên	Mô tả	Ví dụ
☐	Hình chữ nhật (Process)	Thực hiện một thao tác, tính toán	x = x + 1
◇	Hình thoi (Decision)	Điểm quyết định, có 2 hoặc nhiều nhánh	if (x > 0)
○	Oval (Start/End)	Bắt đầu hoặc kết thúc thuật toán	Start, End
⇢	Mũi tên (Flow line)	Dòng chảy của quá trình	→
▭	Parallelogram (Input/Output)	Nhập hoặc xuất dữ liệu	read(x)
⊿	Predefined Process	Gọi một hàm hoặc subroutine	call Sort()
↺	Loop	Vòng lặp (thường dùng Decision + Process)	while (i < n)

2.2. Pseudocode (Giả Mã)

• Không có ký hiệu đồ họa, nhưng tuân thủ cú pháp chuẩn: dùng các từ khóa như BEGIN, END, IF…THEN…ELSE, FOR, WHILE.
• Được viết bằng ngôn ngữ tự nhiên (tiếng Anh hoặc tiếng Việt) để dễ đọc.

2.3. UML Activity Diagram

• Dành cho phân tích hệ thống, mô tả luồng công việc, tương tác giữa các thành phần.
• Ký hiệu: Action (hình chữ nhật bo góc), Decision (hình thoi), Swimlane (khu vực cho từng actor).

3. Quy Trình Thiết Kế Một Lưu Đồ Thuật Toán

Bước 1: Xác Định Yêu Cầu

1. Đọc và hiểu đề bài: Ghi chú các đầu vào, đầu ra, ràng buộc (constraints), mục tiêu tối ưu.
2. Liệt kê các trường hợp biên (edge cases): Ví dụ n = 0, n < 0, dữ liệu trùng lặp.

Bước 2: Phân Tích Vấn Đề

Có thể bạn quan tâm: Cách Vẽ Thiên Cầu Đẹp Và Chuẩn: Hướng Dẫn Từng Bước Dành Cho Người Mới Bắt Đầu

• Chia nhỏ vấn đề thành các sub‑problem (phân rã).
• Xác định cấu trúc dữ liệu phù hợp (mảng, danh sách liên kết, cây, đồ thị).

Bước 3: Lập Kế Hoạch (Algorithm Design)

• Chọn thuật toán (đệ quy, chia để trị, tham lam, DP, BFS/DFS…).
• Viết pseudocode sơ bộ để kiểm tra tính đúng đắn.

Bước 4: Chuyển Đổi Sang Biểu Đồ

1. Bắt đầu: Vẽ oval “Start”.
2. Nhập dữ liệu: Parallelogram.
3. Xử lý chính: Dùng Process, Decision để mô tả các bước.
4. Vòng lặp: Kết hợp Decision (điều kiện) và Process (công việc bên trong).
5. Kết thúc: Oval “End”.

Bước 5: Kiểm Tra và Sửa Đổi

• Kiểm tra logic: Đọc từ trên xuống, từ trái sang phải, theo mũi tên.
• Kiểm thử: Đưa các test case vào lưu đồ, xem luồng có đúng không.
• Rút gọn: Loại bỏ các bước thừa, gom các Process liên tiếp thành một khối nếu không gây nhầm lẫn.

Bước 6: Tài Liệu Hóa

• Đánh số các bước (nếu cần), thêm chú thích.
• Ghi lại độ phức tạp thời gian (Time Complexity) và độ phức tạp không gian (Space Complexity) bên cạnh lưu đồ.

4. Công Cụ Hỗ Trợ Vẽ Thuật Toán

Công cụ	Loại	Ưu điểm	Nhược điểm	Link
Microsoft Visio	Desktop	Đa dạng ký hiệu, tích hợp Office	Đắt, chỉ Windows	visio.microsoft.com
draw.io (diagrams.net)	Web/Desktop	Miễn phí, lưu trên Google Drive, đa nền tảng	Giao diện hơi phức tạp cho người mới	draw.io
Lucidchart	Web	Collaboration real‑time, mẫu phong phú	Gói trả phí cho tính năng nâng cao	lucidchart.com
yEd Graph Editor	Desktop	Tự động layout, hỗ trợ UML	Giao diện cũ	yworks.com
PlantUML	Text‑based	Tạo diagram từ code, tích hợp CI/CD	Cần học ngôn ngữ mô tả	plantuml.com
Visual Paradigm	Desktop/Web	Hỗ trợ UML, BPMN, Flowchart, tính năng versioning	Gói trả phí	visual-paradigm.com
Code2Flow	Web	Chuyển pseudocode sang flowchart tự động	Hạn chế độ phức tạp	code2flow.com

Lưu Ý Khi Chọn Công Cụ

• Mục đích: Nếu chỉ vẽ nhanh, draw.io là đủ. Nếu cần tích hợp vào tài liệu kỹ thuật, Visio hoặc Lucidchart tốt hơn.
• Đội ngũ: Khi làm nhóm, ưu tiên công cụ hỗ trợ cộng tác real‑time (Lucidchart, Miro).
• Tự động hoá: PlantUML và Code2Flow giúp duy trì đồng bộ giữa code và diagram.

5. Kỹ Thuật Vẽ Thuật Toán Nâng Cao

Có thể bạn quan tâm: Cách Vẽ Theo Số: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

5.1. Vẽ Thuật Toán Đệ Quy

• Biểu tượng: Dùng Process để biểu diễn lời gọi hàm, Decision để kiểm tra điều kiện dừng.
• Chiến lược: Vẽ một khối “Recursive Call” riêng, dùng mũi tên quay lại (loop arrow) để nhấn mạnh việc quay lại cùng một khối.

Ví dụ: Thuật Toán Tính Giai Thừa

Start
|
Input n
|
Decision: n <= 1 ?
| \
Yes No
| |
Output 1 Process: return n fact(n-1)
| |
End (Recursive Call)

5.2. Vẽ Thuật Toán Đa Luồng (Multithreading)

• Ký hiệu: Dùng “Swimlane” để biểu diễn từng luồng (thread).
• Synchronization: Thêm Decision hoặc Process để mô tả lock, semaphore, barrier.

Ví dụ: Producer‑Consumer

| Producer Thread | Consumer Thread |
|-----------------|-----------------|
| Start | Start |
| while (true) | while (true) |
| if buffer not full | if buffer not empty |
| produce item | consume item |
| signal consumer | signal producer |
| End | End |

5.3. Vẽ Thuật Toán Đồ Thị (Graph Algorithm)

• Node: Thường không vẽ chi tiết các node mà mô tả các thao tác trên node (Visit, Relax, Update).
• Edge: Khi cần mô tả cập nhật trọng số, dùng Process “Relax edge (u, v)”.

Ví dụ: Thuật Toán Dijkstra

Start
|
Input graph G(V,E), source s
|
Initialize distv = ∞, dists = 0
|
Create priority queue Q with (s,0)
|
Loop: while Q not empty
| Extract min (u, distu)
| Decision: u already visited ?
| |---Yes---> Continue
| |---No----> Mark u visited
| For each neighbor v of u
| Process: if distu + w(u,v) < distv then update distv
| Insert/DecreaseKey (v, distv) in Q
|
End

5.4. Tối Ưu Hóa Lưu Đồ

• Phân đoạn: Khi lưu đồ quá dài, chia thành các sub‑process (hàm con) và gắn nhãn.
• Màu sắc: Dùng màu để phân biệt các loại quyết định (đỏ cho lỗi, xanh cho thành công).
• Ký hiệu chuẩn: Tuân thủ ISO 5807 hoặc ANSI để đảm bảo tính nhất quán.

6. Thực Hành: Vẽ Các Thuật Toán Phổ Biến

6.1. Thuật Toán Sắp Xếp Nhanh (QuickSort)

Có thể bạn quan tâm: Cách Vẽ Theo Layer: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Input: mảng A, chỉ số low, high.
2. Process: Partition để chọn pivot, đổi chỗ.
3. Decision: Nếu low < high thì tiếp tục, ngược lại kết thúc.
4. Recursive Calls: Gọi QuickSort cho hai nửa.

Lưu Đồ (Tóm tắt)

Start
|
Input A, low, high
|
Decision: low < high ?
| \
No Yes
| |
End Process: p = Partition(A, low, high) | Call QuickSort(A, low, p-1) | Call QuickSort(A, p+1, high) | End

6.2. Thuật Toán Tìm Kiếm Nhị Phân (Binary Search)

Start
|
Input sorted array A0..n-1, key x
|
low = 0, high = n-1
|
Loop: while low <= high
| mid = (low + high)/2
| Decision: Amid == x ?
| |---Yes---> Output mid, End
| |
| Decision: Amid < x ?
| |---Yes---> low = mid + 1
| |---No----> high = mid - 1
|
Output "Not found"
End

6.3. Thuật Toán BFS (Breadth‑First Search) trên Đồ Thị

Start
|
Input graph G, source s
|
Initialize queue Q, visited
|
Enqueue s, visiteds = true
|
Loop: while Q not empty
| u = Dequeue(Q)
| Process: Visit u
| For each neighbor v of u
| Decision: visitedv ?
| |---No---> Enqueue v, visitedv=true
| |---Yes---> Skip
|
End

6.4. Thuật Toán Động (Dynamic Programming) – Bài toán Xâu Con Chung Dài Nhất (LCS)

Start
|
Input strings X1..m, Y1..n
|
Initialize DP table C0..m0..n = 0
|
Loop i = 1..m
| Loop j = 1..n
| Decision: Xi == Yj ?
| |---Yes---> Cij = Ci-1j-1 + 1
| |---No----> Cij = max(Ci-1j, Cij-1)
|
Output Cmn (độ dài LCS)
End

7. Những Sai Lầm Thường Gặp Khi Vẽ Thuật Toán

Sai Lầm	Hậu Quả	Cách Khắc Phục
Quá nhiều chi tiết (vẽ từng dòng code)	Lưu đồ rối, khó đọc	Tóm tắt các bước thành Process lớn, dùng sub‑process
Không dùng Decision cho các vòng lặp	Mất khả năng biểu diễn điều kiện dừng	Luôn dùng Decision để kiểm tra điều kiện, mũi tên quay lại
Mũi tên giao nhau lẫn lộn	Nhầm lẫn luồng xử lý	Sử dụng routing (đi qua trung tâm) hoặc bố trí theo hướng dọc
Bỏ qua các trường hợp biên	Thuật toán không hoạt động khi dữ liệu đặc biệt	Luôn thêm Decision/Process cho edge cases (null, empty, overflow)
Sử dụng ký hiệu không chuẩn	Khó hiểu với người khác	Tuân thủ chuẩn ISO/ANSI hoặc tài liệu dự án

8. Ứng Dụng Thực Tế Của Lưu Đồ Thuật Toán

8.1. Tài Liệu Thiết Kế Phần Mềm (SRS, Design Doc)

• Section “Algorithm Overview”: Đưa lưu đồ để mô tả cách hệ thống xử lý dữ liệu.
• Traceability Matrix: Liên kết các bước trong lưu đồ với yêu cầu chức năng.

8.2. Kiểm Thử và QA

• Test Case Generation: Mỗi Decision trong lưu đồ tương ứng với một test case.
• Coverage Analysis: Đảm bảo mọi nhánh (branch) được kiểm thử.

8.3. Đào Tạo Nhân Sự Mới

• Workshop: Giới thiệu cách đọc và viết lưu đồ.
• Bài tập: Yêu cầu học viên chuyển đổi một đoạn mã thành lưu đồ và ngược lại.

8.4. Quản Lý Dự Án Agile

• User Story: Gắn kèm lưu đồ để mô tả Acceptance Criteria.
• Sprint Review: Kiểm tra xem thực hiện có tuân thủ luồng đã thiết kế không.

9. Tổng Kết

Việc vẽ thuật toán không chỉ là một kỹ năng “đẹp mắt” mà còn là một công cụ mạnh mẽ giúp:

1. Giao tiếp ý tưởng một cách rõ ràng giữa các thành viên trong nhóm.
2. Phát hiện lỗi và kiểm tra tính đúng đắn trước khi viết code.
3. Tài liệu hóa để duy trì, mở rộng và đào tạo.
4. Tối ưu hoá thiết kế bằng cách nhìn thấy toàn cảnh luồng xử lý.

Bạn đã nắm được các ký hiệu chuẩn, quy trình thiết kế, công cụ hỗ trợ, và kỹ thuật nâng cao để vẽ các thuật toán phức tạp. Hãy áp dụng ngay vào dự án của mình: bắt đầu bằng việc viết pseudocode, sau đó chuyển sang lưu đồ, kiểm tra lại bằng các test case, và cuối cùng tích hợp vào tài liệu thiết kế.

Khi bạn làm được điều này, không chỉ code của bạn sẽ sạch hơn, mà toàn bộ đội ngũ phát triển cũng sẽ làm việc hiệu quả, đồng nhất và ít lỗi hơn. Hãy biến vẽ thuật toán thành thói quen không thể thiếu trong quy trình phát triển phần mềm của bạn!

Chúc bạn thành công trong việc truyền tải và hiện thực hóa các thuật toán thông qua những bản vẽ rõ ràng, chuyên nghiệp!
