Mở Đầu
Trong thời đại công nghệ số, thùng rác thông minh không chỉ là một vật dụng để chứa rác mà còn là một giải pháp tích hợp IoT (Internet of Things) giúp quản lý chất thải hiệu quả, giảm thiểu ô nhiễm và nâng cao ý thức bảo vệ môi trường. Đối với các nhà thiết kế, kỹ sư, hoặc những người đam mê sáng tạo, việc vẽ thùng rác thông minh là một bước quan trọng để hiện thực hoá ý tưởng và truyền tải thông điệp môi trường tới cộng đồng.
Bài viết dưới đây sẽ cung cấp cho bạn một quy trình chi tiết, từ giai đoạn lên ý tưởng, lựa chọn công cụ vẽ, thiết kế cấu trúc cơ bản, cho tới việc tích hợp các tính năng thông minh và hoàn thiện bản vẽ. Nội dung được chia thành các phần sau:
- Hiểu rõ khái niệm và yêu cầu của thùng rác thông minh.
- Chuẩn bị công cụ và tài liệu tham khảo.
- Phác thảo khái niệm (concept sketch).
- Thiết kế chi tiết (detailed design) bao gồm cơ khí, điện tử và phần mềm.
- Tối ưu hoá thiết kế cho sản xuất và lắp đặt thực tế.
- Xuất bản và trình bày bản vẽ chuyên nghiệp.
Mỗi phần sẽ có các bước thực hiện, mẹo thiết kế và lưu ý quan trọng, giúp bạn không chỉ vẽ mà còn lên kế hoạch triển khai dự án thùng rác thông minh một cách toàn diện.
1. Hiểu Rõ Khái Niệm Và Yêu Cầu Của Thùng Rác Thông Minh
1.1. Thùng rác thông minh là gì?
Thùng rác thông minh (Smart Trash Bin) là một thiết bị lưu trữ rác được trang bị các cảm biến, vi xử lý và kết nối mạng, cho phép:
Có thể bạn quan tâm: Cách Vẽ Thêm Tóc Trong Photoshop: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
- Phát hiện mức độ đầy (fill level) và gửi cảnh báo tới quản lý.
- Phân loại rác (rác thải hữu cơ, nhựa, kim loại…) qua cảm biến hoặc camera AI.
- Tự động mở nắp bằng cảm biến chuyển động hoặc RFID.
- Thu thập dữ liệu để phân tích hành vi người dùng và tối ưu hoá lịch thu gom.
1.2. Các yêu cầu chức năng cơ bản
| Yêu cầu | Mô tả | Lợi ích |
|---|---|---|
| Cảm biến mức độ đầy | Siêu âm, cảm biến áp suất hoặc cảm biến trọng lượng | Giảm chi phí thu gom, tránh tràn đầy |
| Cảm biến chuyển động | PIR, radar hoặc cảm biến hồng ngoại | Mở nắp tự động, giảm tiếp xúc |
| Kết nối mạng | Wi‑Fi, LoRa, NB‑IoT, Bluetooth | Gửi dữ liệu thời gian thực |
| Nguồn năng lượng | Pin, năng lượng mặt trời, nguồn AC | Đảm bảo hoạt động liên tục |
| Vỏ bìa bền | Thép không gỉ, nhựa ABS, composite | Chịu thời tiết, kéo dài tuổi thọ |
| Giao diện người dùng | Màn hình LCD, LED, âm thanh | Thông báo mức đầy, hướng dẫn phân loại |
1.3. Các yêu cầu phi chức năng
- Thẩm mỹ: Thiết kế hiện đại, phù hợp với môi trường đô thị.
- An toàn: Chống điện giật, không có góc sắc nhọn.
- Bảo trì: Dễ tháo rời, vệ sinh và thay pin.
- Chi phí: Giảm thiểu chi phí sản xuất và lắp đặt.
Hiểu rõ các yêu cầu trên sẽ giúp bạn định hướng trong quá trình vẽ và tránh phải chỉnh sửa quá nhiều ở giai đoạn cuối.
2. Chuẩn Bị Công Cụ Và Tài Liệu Tham Khảo
2.1. Công cụ vẽ CAD
| Phần mềm | Ưu điểm | Nhược điểm |
|---|---|---|
| AutoCAD | Đa năng, chuẩn công nghiệp | Đắt, cần thời gian học |
| SolidWorks | Mô hình 3D mạnh, simulation | Yêu cầu máy mạnh |
| Fusion 360 | Cloud‑based, miễn phí cho cá nhân | Cần kết nối internet |
| SketchUp | Dễ học, nhanh chóng | Hạn chế trong chi tiết kỹ thuật |
| FreeCAD | Mã nguồn mở, miễn phí | Giao diện chưa thân thiện |
Lựa chọn phần mềm phù hợp với kiến thức và ngân sách của bạn. Nếu mới bắt đầu, SketchUp hoặc Fusion 360 là lựa chọn tốt.
2.2. Công cụ mô phỏng & lập trình
Có thể bạn quan tâm: Cách Vẽ Thân Người Đơn Giản: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu
- MATLAB/Simulink: Mô phỏng thuật toán điều khiển cảm biến.
- Arduino IDE hoặc PlatformIO: Lập trình vi xử lý (Arduino, ESP32…).
- Fritzing: Vẽ sơ đồ mạch nhanh.
2.3. Tài liệu tham khảo
- Tiêu chuẩn IEC 60529 (IP rating) để xác định độ bảo vệ của vỏ.
- Quy chuẩn an toàn điện (IEC 60335‑2‑69) cho thiết bị gia dụng.
- Bản vẽ mẫu thùng rác công cộng (có sẵn trên các trang CAD libraries).
- Các bài báo về phân loại rác bằng AI (Google Scholar).
3. Phác Thảo Khái Niệm (Concept Sketch)
3.1. Bước 1: Nghiên cứu người dùng (User Research)
- Đối tượng: Người dân, nhân viên bảo trì, quản lý đô thị.
- Môi trường: Công viên, trung tâm thương mại, khu dân cư.
- Nhu cầu: Dễ sử dụng, không gây bừa bãi, thông báo thời gian thu gom.
3.2. Bước 2: Lập bản đồ ý tưởng (Mind Mapping)
Sử dụng giấy hoặc công cụ như Miro để vẽ các nhánh:
– Hình dáng: Hình trụ, hình hộp, đa giác.
– Màu sắc: Xanh lá (thân thiện môi trường), xanh dương (công nghệ), màu trung tính.
– Chức năng: Mở nắp tự động, phân loại, cảm biến mức đầy.
3.3. Bước 3: Vẽ nhanh (Rough Sketch)
- Tỷ lệ: 1:1 hoặc 1:2 trên giấy A4.
- Đánh dấu vị trí cảm biến (trên nắp, dưới đáy), màn hình hiển thị, cổng sạc.
- Thêm chú thích: “Cảm biến siêu âm (F = 0.5 m)”, “Pin lithium‑ion 18650”.
3.4. Bước 4: Lựa chọn concept cuối cùng
Có thể bạn quan tâm: Cách Vẽ Thành Phố Tương Lai: Hướng Dẫn Chi Tiết Từ Ý Tưởng Đến Thực Thi
Đánh giá các concept dựa trên:
– Tính thẩm mỹ (đánh giá 1‑5).
– Chi phí sản xuất (ước tính sơ bộ).
– Khả năng lắp đặt cảm biến.
Chọn concept có điểm số tổng hợp cao nhất để tiến vào giai đoạn chi tiết.
4. Thiết Kế Chi Tiết (Detailed Design)
4.1. Thiết kế cơ khí

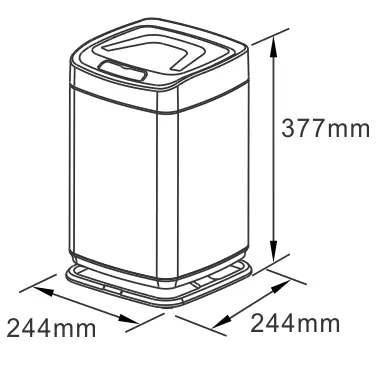

4.1.1. Định dạng mô hình 3D
- Tạo body chính:
- Dùng Extrude để tạo hình trụ (đường kính 400 mm, chiều cao 800 mm) hoặc hình hộp (500 mm × 500 mm × 900 mm) tùy concept.
- Thiết kế nắp:
- Revolve hoặc Loft để tạo nắp có độ nghiêng 15°, tích hợp khớp lò xo.
- Lỗ thông gió:
- Dùng Pattern để sao chép lỗ tròn (Ø10 mm) quanh nắp, giúp giảm mùi.
4.1.2. Lựa chọn vật liệu
| Thành phần | Vật liệu đề xuất | Lý do |
|---|---|---|
| Thân | Thép không gỉ (S355) | Độ bền, chịu thời tiết |
| Nắp | Nhựa ABS (độ dẻo cao) | Trọng lượng nhẹ, dễ gia công |
| Mâm lót | Silicone | Chống thấm nước, giảm rung |
4.1.3. Tính toán độ bền
- Mô phỏng tĩnh (SolidWorks Simulation): Áp lực tối đa 150 kg (trong trường hợp rác nặng). Kiểm tra biến dạng < 2 mm.
- Mô phỏng chịu va đập: Sử dụng Impact Simulation để đảm bảo nắp không gãy khi người dùng mở mạnh.
4.2. Thiết kế điện tử
4.2.1. Sơ đồ khối (Block Diagram)
Pin 12V → DC‑DC 5V → ESP32 → Wi‑Fi → Cloud Server ↓ Cảm biến Siêu âm → ADC Cảm biến PIR → GPIO Màn hình OLED → I2C Buzzer → GPIO
4.2.2. Lựa chọn cảm biến
| Cảm biến | Thông số | Đặt vị trí |
|---|---|---|
| Siêu âm HC‑SR04 | Dải đo 2‑400 cm, độ chính xác ±3 mm | Đầu trên nắp, hướng xuống đáy |
| PIR (HC‑SR501) | Phạm vi 7 m, góc 110° | Gắn phía trước nắp |
| Cảm biến trọng lượng (HX711 + Load Cell) | Độ phân giải 24‑bit | Đặt dưới đáy thùng |
4.2.3. Lập trình cơ bản (Arduino)
#include <WiFi.h>
#include <PubSubClient.h>
#include <NewPing.h> #define TRIG_PIN 5
#define ECHO_PIN 18
#define MAX_DISTANCE 400 // cm NewPing sonar(TRIG_PIN, ECHO_PIN, MAX_DISTANCE);
WiFiClient espClient;
PubSubClient client(espClient); const char ssid = "YourSSID";
const char password = "YourPASS";
const char mqtt_server = "broker.hivemq.com"; void setup() { Serial.begin(115200); WiFi.begin(ssid, password); while (WiFi.status() != WL_CONNECTED) delay(500); client.setServer(mqtt_server, 1883);
} void loop() { if (!client.connected()) reconnect(); client.loop(); unsigned int distance = sonar.ping_cm(); // Giả sử đầy khi < 20 cm bool isFull = (distance > 0 && distance < 20); String payload = isFull ? "FULL" : "NOT_FULL"; client.publish("smartbin/status", payload.c_str()); delay(60000); // gửi mỗi phút
}
4.3. Thiết kế phần mềm & giao diện người dùng
4.3.1. Giao diện trên thiết bị (OLED 0.96”)
- Màn hình hiển thị: “Cảnh báo: Thùng đầy!” (đỏ) hoặc “Còn chỗ: 75%”.
- Biểu tượng phân loại: Icon tái chế cho nhựa, giấy, hữu cơ.
4.3.2. Ứng dụng quản lý (Web Dashboard)
- Biểu đồ thời gian thực: mức đầy (%) vs thời gian.
- Báo cáo: Tổng lượng rác thu thập theo tuần/tháng.
- Cảnh báo: Push notification khi đạt ngưỡng 80%.
4.3.3. API kết nối
Sử dụng MQTT để truyền dữ liệu nhẹ, hoặc RESTful cho các lệnh điều khiển (mở nắp từ xa).
POST /api/bin/open
{ "bin_id": "BIN001", "auth_token": "xxxx"
}
4.4. Tích hợp các tính năng thông minh
Có thể bạn quan tâm: Cách Vẽ Thiệp Sinh Nhật Đẹp: Hướng Dẫn Từng Bước Để Tạo Nên Những Tác Phẩm Độc Đáo Và Ý Nghĩa
| Tính năng | Cách thực hiện | Thành phần liên quan |
|---|---|---|
| Mở nắp tự động | Động cơ servo 180° + cảm biến PIR | ESP32, Servo MG90S |
| Phân loại rác AI | Camera mini + mô hình TinyML (MobileNet) | ESP32‑Cam, TensorFlow Lite |
| Năng lượng mặt trời | Pin năng lượng mặt trời 5 W + MPPT | Solar Panel, BMS |
| Gửi cảnh báo qua SMS | GSM module SIM800L | Arduino, SIM800L |
5. Tối Ưu Hóa Thiết Kế Cho Sản Xuất Và Lắp Đặt Thực Tế
5.1. Đánh giá chi phí (Cost Analysis)
| Thành phần | Đơn giá (USD) | Số lượng | Tổng (USD) |
|---|---|---|---|
| Thân thép (cắt CNC) | 30 | 1 | 30 |
| Nắp ABS (in 3D) | 8 | 1 | 8 |
| ESP32‑DevKit | 6 | 1 | 6 |
| Cảm biến siêu âm | 2 | 1 | 2 |
| Cảm biến PIR | 1.5 | 1 | 1.5 |
| Pin lithium‑ion 18650 (3000 mAh) | 5 | 2 | 10 |
| Mạch PCB (đặt hàng 100 pcs) | 3 | 1 | 3 |
| Tổng | ~60 USD |
Giảm chi phí bằng cách tối ưu hoá thiết kế PCB, điều chỉnh kích thước vỏ để giảm lượng vật liệu.
5.2. Thiết kế cho lắp ráp (DFM – Design for Manufacturing)
- Số lượng vít: Giảm tối đa, dùng snap‑fit cho nắp.
- Đánh dấu vị trí lắp cảm biến bằng dấu dập trên nhựa.
- Kết nối dây: Sử dụng JST hoặc Molex để thay thế hàn tay.
5.3. Kiểm tra và chứng nhận
| Tiêu chuẩn | Phương pháp kiểm tra |
|---|---|
| IP65 (kháng nước) | Phun nước áp lực 15 L/min 30 phút |
| CE – An toàn điện | Kiểm tra cách điện, chống quá tải |
| RoHS | Đảm bảo không chứa chì, thủy ngân |
6. Xuất Bản Và Trình Bày Bản Vẽ Chuyên Nghiệp
6.1. Định dạng bản vẽ
- 2D Drawing: DWG hoặc DXF cho bản vẽ kỹ thuật (kích thước, tiêu chuẩn GD&T).
- 3D Model: STEP (.step) hoặc IGES cho khách hàng và nhà máy.
- Bản render: PNG/JPEG, sử dụng V-Ray hoặc KeyShot để tạo hình ảnh thực tế.
6.2. Nội dung bản vẽ kỹ thuật
- Bản vẽ tổng quan (Assembly drawing) – hiển thị toàn bộ bộ phận, số lượng, mã.
- Bản vẽ chi tiết (Detail drawing) – mỗi bộ phận (thân, nắp, bảng mạch).
- Bảng Bill of Materials (BOM) – liệt kê vật liệu, số lượng, nhà cung cấp.
- Sơ đồ mạch điện (Schematic) – PCB layout, kết nối cảm biến.
- Hướng dẫn lắp ráp (Assembly instructions) – các bước bằng hình ảnh.
6.3. Trình bày báo cáo dự án
- Trang bìa: Tiêu đề, tên dự án, ngày, tác giả.
- Mục lục: Liệt kê các phần.
- Giới thiệu: Mục tiêu, lợi ích xã hội.
- Phương pháp: Quy trình thiết kế, công cụ sử dụng.
- Kết quả: Hình ảnh render, dữ liệu mô phỏng, chi phí.
- Kết luận & Kiến nghị: Đề xuất triển khai thực tế, các cải tiến tương lai.
7. Những Sai Lầm Thường Gặp Khi Vẽ Thùng Rác Thông Minh Và Cách Tránh
| Sai lầm | Hậu quả | Giải pháp |
|---|---|---|
| Bỏ qua yếu tố môi trường (không chịu UV) | Vỏ phai màu, nứt vỡ | Chọn vật liệu có UV‑stable hoặc sơn phủ bảo vệ. |
| Cảm biến đặt sai vị trí (bị che) | Đọc sai mức đầy | Đánh dấu vị trí trên mô hình, thử nghiệm thực tế trước khi cố định. |
| Thiết kế quá phức tạp | Chi phí gia công cao | Áp dụng nguyên tắc KISS (Keep It Simple, Stupid), giảm số chi tiết. |
| Không tính đến nguồn năng lượng | Pin hết nhanh, mất kết nối | Thiết kế quản lý năng lượng: ngủ sâu (deep sleep), năng lượng mặt trời. |
| Bản vẽ không chuẩn GD&T | Lắp ráp sai lệch | Áp dụng Geometric Dimensioning & Tolerancing cho các bộ phận quan trọng. |
8. Các Xu Hướng Tương Lai Của Thùng Rác Thông Minh
- AI phân loại rác nâng cao: Sử dụng camera 4K + Edge AI để nhận dạng loại rác với độ chính xác > 95 %.
- Mạng lưới thu gom tự động: Kết nối các thùng rác thành mạng lưới, robot thu gom di chuyển tới thùng đầy.
- Năng lượng tái tạo: Tích hợp pin siêu tụ (super‑capacitor) và tấm năng lượng mặt trời linh hoạt.
- Blockchain cho quản lý chất thải: Ghi nhận mỗi kg rác được tái chế, tạo incentive cho người dùng.
- Giao diện AR (Augmented Reality): Người dùng có thể quét thùng bằng điện thoại để nhận hướng dẫn phân loại trực tiếp.
9. Tổng Kết
Việc vẽ thùng rác thông minh không chỉ là công việc của một nhà thiết kế CAD mà còn đòi hỏi kiến thức đa ngành: cơ khí, điện tử, phần mềm, và quản lý dự án. Bài viết đã cung cấp một lộ trình chi tiết từ khái niệm, chuẩn bị công cụ, phác thảo, thiết kế chi tiết, tối ưu hoá sản xuất, cho tới việc xuất bản bản vẽ chuyên nghiệp. Khi thực hiện theo các bước này, bạn sẽ:
- Tiết kiệm thời gian nhờ quy trình chuẩn hoá.
- Giảm chi phí bằng việc tối ưu vật liệu và lắp ráp.
- Nâng cao chất lượng sản phẩm nhờ mô phỏng và kiểm định.
- Đảm bảo tính khả thi trong thực tế với các tiêu chuẩn an toàn và môi trường.
Hy vọng rằng hướng dẫn này sẽ là nguồn cảm hứng và công cụ hữu ích cho các bạn, dù là sinh viên, nhà thiết kế độc lập hay doanh nghiệp muốn đưa giải pháp thùng rác thông minh vào thực tiễn. Hãy bắt đầu vẽ ngay hôm nay, góp phần làm sạch môi trường và xây dựng một thành phố thông minh hơn!
