TÓM TẮT
Mở Đầu
Trong lĩnh vực quang học và thiết kế đồ họa, tia khúc xạ (refraction ray) là một khái niệm quan trọng, không chỉ giúp chúng ta hiểu rõ cách ánh sáng di chuyển qua các môi trường khác nhau mà còn là nền tảng để tạo ra những hình ảnh mô phỏng thực tế và ấn tượng. Việc vẽ tia khúc xạ một cách chính xác và đẹp mắt đòi hỏi người học phải nắm vững các nguyên lý cơ bản, biết cách sử dụng công cụ vẽ (có thể là bút chì, bút mực, hoặc phần mềm đồ họa) và có kỹ năng thể hiện góc, đường thẳng, cũng như các yếu tố phụ trợ như nguồn sáng, bề mặt giao thoa, và môi trường xung quanh.
Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết về cách vẽ tia khúc xạ, bao gồm:
- Kiến thức nền tảng về khúc xạ và các định luật liên quan.
- Chuẩn bị dụng cụ và phần mềm hỗ trợ.
- Các bước vẽ tia khúc xạ cơ bản trên giấy và trên máy tính.
- Mẹo nâng cao để tạo hiệu ứng thực tế, bao gồm màu sắc, bóng đổ và độ trong suốt.
- Một số ứng dụng thực tế trong giáo dục, thiết kế và nghiên cứu khoa học.
Sau khi đọc xong toàn bộ bài viết, bạn sẽ có thể tự tin vẽ các diagram tia khúc xạ cho các đề tài khác nhau, từ bài tập lớp học cho đến các dự án thiết kế chuyên nghiệp.

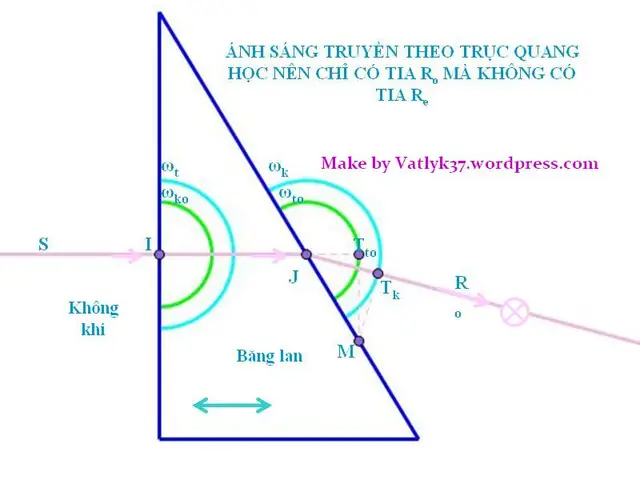

1. Kiến Thức Nền Tảng Về Khúc Xạ
1.1. Định Nghĩa Khúc Xạ
Khúc xạ là hiện tượng thay đổi hướng của tia sáng khi nó đi qua ranh giới giữa hai môi trường có chỉ số khúc xạ (refractive index) khác nhau. Khi ánh sáng di chuyển từ môi trường có mật độ quang học thấp (như không khí) sang môi trường có mật độ quang học cao (như nước, thủy tinh), tia sáng sẽ bẻ cong về phía pháp tuyến (đường thẳng vuông góc với bề mặt giao nhau). Ngược lại, khi di chuyển từ môi trường dày đặc sang môi trường nhẹ hơn, tia sáng sẽ lệch ra khỏi pháp tuyến.
1.2. Định Luật Snell (Snell’s Law)
Định luật Snell mô tả mối quan hệ giữa các góc tới và góc khúc xạ:
n_1 \sin \theta_1 = n_2 \sin \theta_2
Trong đó:
- ( n_1, n_2 ) là chỉ số khúc xạ của môi trường thứ nhất và thứ hai.
- ( \theta_1 ) là góc tới (góc giữa tia tới và pháp tuyến).
- ( \theta_2 ) là góc khúc xạ (góc giữa tia khúc xạ và pháp tuyến).
Hiểu và áp dụng công thức này là bước đầu tiên để xác định góc của tia khúc xạ khi vẽ.
1.3. Các Thuật Ngữ Quan Trọng
Có thể bạn quan tâm: Cách Vẽ Thời Trang Nam: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao
| Thuật ngữ | Ý nghĩa |
|---|---|
| Nguồn sáng | Điểm hoặc vùng phát ra tia sáng (thường được biểu thị bằng một vòng tròn hoặc một chấm). |
| Pháp tuyến | Đường thẳng vuông góc với bề mặt giao nhau tại điểm tới. Thường được vẽ bằng một đường ngắn gạch hoặc một mũi tên. |
| Góc tới ((\theta_1)) | Góc giữa tia tới và pháp tuyến. |
| Góc khúc xạ ((\theta_2)) | Góc giữa tia khúc xạ và pháp tuyến, tính theo định luật Snell. |
| Chỉ số khúc xạ (n) | Tham số đặc trưng cho môi trường, ví dụ: không khí (n≈1.00), nước (n≈1.33), thủy tinh (n≈1.50). |
| Đường biên | Đường phân chia hai môi trường, thường là một đường thẳng hoặc bề mặt cong. |
2. Chuẩn Bị Dụng Cụ và Phần Mềm
2.1. Dụng Cụ Vẽ Trên Giấy
| Dụng cụ | Mục đích |
|---|---|
| Bút chì (HB, 2B) | Vẽ các đường dẫn, phác thảo. |
| Thước kẻ | Đảm bảo độ thẳng và đo góc chính xác. |
| Thước đo góc (protractor) | Xác định góc tới và góc khúc xạ. |
| Bút mực (pen) | Đánh dấu các đường cuối cùng, tăng độ rõ nét. |
| Màu sắc (bút màu, bút gel) | Tô màu cho các môi trường, làm nổi bật tia. |
| Gôm, bút tẩy | Sửa lỗi, làm sạch bản vẽ. |
2.2. Phần Mềm Đồ Họa
| Phần mềm | Ưu điểm | Cách thực hiện nhanh |
|---|---|---|
| Adobe Illustrator | Đồ họa vector chất lượng cao, dễ chỉnh sửa. | Dùng công cụ Pen để vẽ đường thẳng, công cụ Rotate để tạo góc. |
| CorelDRAW | Giao diện thân thiện, hỗ trợ nhiều định dạng. | Sử dụng Shape Tool + Angle Box để nhập góc chính xác. |
| Inkscape (miễn phí) | Mạnh mẽ, hỗ trợ SVG. | Dùng công cụ Bezier, nhập giá trị góc trong Transform. |
| Microsoft PowerPoint | Dễ tiếp cận, phù hợp cho giáo viên. | Vẽ Shape → Line → Format Shape → Angle. |
| GeoGebra | Hỗ trợ tính toán góc tự động, rất hữu ích cho mô phỏng. | Nhập chỉ số khúc xạ, chọn công cụ “Ray”. |
2.3. Lựa Chọn Phương Pháp
- Nếu bạn muốn nhanh chóng và không cần độ chính xác tuyệt đối, PowerPoint hoặc Google Slides là lựa chọn tốt.
- Nếu đề bài yêu cầu độ chi tiết và tính toán chính xác, nên dùng Illustrator, Inkscape hoặc GeoGebra.
- Cho mục đích học tập và luyện tập, vẽ tay vẫn là cách tốt nhất để “cảm nhận” góc và hình học.
3. Các Bước Vẽ Tia Khúc Xạ Cơ Bản
3.1. Bước 1: Xác Định Môi Trường và Chỉ Số Khúc Xạ
- Xác định hai môi trường mà tia sáng sẽ đi qua (ví dụ: không khí → nước).
- Ghi chú chỉ số khúc xạ của mỗi môi trường ở phía tương ứng của bề mặt giao nhau.
3.2. Bước 2: Vẽ Đường Biên (Giao Diện)
Có thể bạn quan tâm: Cách Vẽ Thẻ Bài Sakura Từ A Đến Z: Hướng Dẫn Chi Tiết Cho Người Mới Bắt Đầu
- Dùng thước kẻ vẽ một đường thẳng ngang (hoặc nghiêng tùy trường hợp) để biểu thị bề mặt chia hai môi trường.
- Đánh dấu pháp tuyến tại điểm tới (điểm giao giữa tia tới và bề mặt). Pháp tuyến là một đường thẳng vuông góc với bề mặt, thường vẽ bằng một đoạn ngắn gạch.
3.3. Bước 3: Vẽ Nguồn Sáng và Tia Tới
- Chọn vị trí nguồn sáng ở phía môi trường thứ nhất (ví dụ: bên trái).
- Vẽ một đường thẳng từ nguồn tới điểm tới trên bề mặt.
- Dùng thước đo góc để đánh dấu góc tới (\theta_1) so với pháp tuyến. Thông thường, góc tới được viết ở phía góc của tia tới.
3.4. Bước 4: Tính Góc Khúc Xạ
- Áp dụng công thức Snell:
\theta_2 = \arcsin\left(\frac{n_1}{n_2}\sin\theta_1\right)
- Nếu không có máy tính, có thể sử dụng bảng tra hoặc công cụ tính trên Google: “arcsin (value)”.
- Ghi lại giá trị (\theta_2) ở phía môi trường thứ hai.
3.5. Bước 5: Vẽ Tia Khúc Xạ
- Từ điểm tới, vẽ một đường thẳng mới tạo góc (\theta_2) với pháp tuyến, hướng vào môi trường thứ hai.
- Dùng thước kẻ và thước đo góc để đảm bảo độ chính xác.
- Đánh dấu điểm giao nhau của tia khúc xạ với các đối tượng khác (nếu có), ví dụ: một vật thể bên trong môi trường.
3.6. Bước 6: Hoàn Thiện Bản Vẽ
- Tô màu: Đánh dấu môi trường thứ nhất bằng màu sáng (như xanh nhạt), môi trường thứ hai bằng màu đậm (như xanh dương).
- Ghi chú: Viết chỉ số khúc xạ, góc tới và góc khúc xạ ở vị trí thích hợp.
- Thêm nguồn sáng: Vẽ một vòng tròn hoặc biểu tượng “☉” ở nguồn để làm rõ.
- Bổ sung bóng đổ (tùy chọn) để tăng tính thực tế.
3.7. Kiểm Tra Lại
- Đảm bảo đường tia tới và tia khúc xạ không chồng lên nhau.
- Kiểm tra độ vuông góc của pháp tuyến với bề mặt.
- Xác nhận góc tính toán khớp với góc vẽ.
4. Vẽ Tia Khúc Xạ Trên Phần Mềm Đồ Họa
4.1. Sử Dụng Adobe Illustrator
- Tạo tài liệu mới (File → New), kích thước A4 hoặc tùy ý.
- Vẽ bề mặt giao nhau: Dùng Line Tool ( \ ) kéo một đường thẳng, giữ Shift để giữ độ ngang/dọc.
- Thêm pháp tuyến: Dùng Line Tool, vẽ một đoạn ngắn vuông góc tại điểm tới; dùng Rotate Tool (R) → nhập 90° để chắc chắn.
- Vẽ tia tới: Dùng Pen Tool (P) hoặc Line Tool, kéo một đường từ vị trí nguồn tới điểm tới.
- Đặt góc tới: Chọn đường, vào Transform → Rotate, nhập góc (\theta_1) (đối với chiều quay ngược chiều kim đồng hồ nếu cần).
- Tính và vẽ tia khúc xạ: Dùng công cụ Rotate một lần nữa, nhập góc (\theta_2) rồi kéo ra phía môi trường thứ hai.
- Tô màu: Dùng Swatches để tạo màu nền cho từng môi trường, áp dụng Fill cho các hình dạng (Rectangle).
- Ghi chú: Dùng Type Tool (T) để viết chỉ số khúc xạ, góc, và mô tả.
4.2. Sử Dụng Inkscape (Miễn Phí)
Có thể bạn quan tâm: Cách Vẽ Thẻ Bài Clow: Hướng Dẫn Chi Tiết Từ A Đến Z
- Mở Inkscape, tạo tài liệu mới.
- Vẽ bề mặt bằng công cụ Bezier (B).
- Thêm pháp tuyến: Vẽ một đường ngắn, sau đó chọn Path → Object to Path → Rotate 90°.
- Tạo tia tới: Dùng Bezier, sau đó vào Transform → Rotate, nhập góc (\theta_1).
- Tính góc khúc xạ: Dùng công cụ “Extensions → Modify Path → Interpolate” để tạo đường mới với góc (\theta_2).
- Màu sắc và ghi chú: Sử dụng Fill and Stroke để tô màu, Text Tool để ghi chú.
4.3. Mô Phỏng Tự Động Với GeoGebra
- Mở GeoGebra, chọn “Geometry”.
- Vẽ đường biên: Dùng công cụ “Line”.
- Đặt chỉ số khúc xạ: Tạo hai Text Box, nhập (n_1) và (n_2).
- Tạo tia tới: Dùng công cụ “Ray” từ một điểm nguồn tới bề mặt.
- Sử dụng công cụ “Angle bisector”: Nhập công thức Snell để GeoGebra tự tính và vẽ tia khúc xạ.
- Kết xuất: Export → PNG hoặc PDF để sử dụng trong tài liệu.
5. Mẹo Nâng Cao Để Tạo Hiệu Ứng Thực Tế
5.1. Màu Sắc và Độ Trong Suốt
- Môi trường trong suốt: Đặt độ opacity khoảng 30‑40% để người xem có thể nhìn qua.
- Tia sáng: Dùng màu trắng hoặc vàng nhạt, thêm gradient dọc theo đường tia để tạo cảm giác ánh sáng giảm dần.
- Phản xạ: Vẽ một tia phản xạ (reflection) ở góc bằng góc tới, dùng màu nhạt hơn để phân biệt.
5.2. Hiệu Ứng Bóng Đổ
- Vẽ shadow phía sau môi trường thứ hai để tạo cảm giác sâu.
- Sử dụng blur (Gaussian Blur) cho bóng để làm mềm.
5.3. Đánh Dấu Độ Dày Đường
- Đường tia tới có thể dùng stroke width 2‑3 pt.
- Đường tia khúc xạ dùng stroke width 1‑2 pt, thể hiện sự “làm mờ” khi ánh sáng đi qua môi trường dày đặc.
5.4. Thêm Các Hiện Tượng Phụ
- Hiệu ứng màu phân tán (dispersion): Khi tia đi qua lăng kính, các màu sắc tách ra; vẽ các tia phụ với màu sắc khác nhau (đỏ, cam, vàng, xanh lá, xanh dương, tím).
- Hiệu ứng total internal reflection: Khi (\theta_1) vượt quá góc tới tới giới hạn, tia sẽ bị phản xạ hoàn toàn; vẽ một tia phản xạ thay vì khúc xạ.
6. Ứng Dụng Thực Tế Của Việc Vẽ Tia Khúc Xạ
Có thể bạn quan tâm: Cách Vẽ Thất Giác Đều: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
6.1. Giáo Dục
- Bài giảng vật lý: Giảng viên sử dụng diagram để giải thích Snell, giúp học sinh hình dung.
- Bài tập luyện tập: Học sinh vẽ tay để luyện tính góc khúc xạ, củng cố kiến thức.
6.2. Thiết Kế Đồ Họa
- Sách giáo khoa, tài liệu: Đồ họa chuyên nghiệp cần các diagram chuẩn, rõ ràng.
- Infographic: Trình bày nhanh các nguyên lý quang học cho người đọc không chuyên.
6.3. Nghiên Cứu Khoa Học
- Mô phỏng quang học: Trong phần mềm như Zemax, người dùng cần nhập các diagram khúc xạ để thiết kế ống kính.
- Kỹ thuật y tế: Vẽ tia laser trong phẫu thuật nội soi để mô tả đường truyền.
6.4. Nghệ Thuật và Trình Diễn
- Mỹ thuật: Các họa sĩ sử dụng khái niệm khúc xạ để tạo hiệu ứng ánh sáng trong tranh.
- Animation: Animator vẽ các keyframe tia sáng để tạo chuyển động chân thực.
7. Tổng Kết
Việc vẽ tia khúc xạ không chỉ là một kỹ năng đồ họa đơn thuần mà còn là cách để chúng ta truyền tải kiến thức khoa học một cách sinh động và dễ hiểu. Từ việc nắm vững định luật Snell, chuẩn bị dụng cụ vẽ hoặc phần mềm đồ họa, cho tới các bước thực hiện chi tiết và mẹo nâng cao để tạo hiệu ứng thực tế, mỗi khâu đều đóng góp vào chất lượng cuối cùng của bản vẽ.
Bạn có thể:
- Bắt đầu bằng vẽ tay để cảm nhận góc và hình học.
- Chuyển sang phần mềm để tạo bản đồ họa chuyên nghiệp, dễ chỉnh sửa và chia sẻ.
- Áp dụng trong giáo dục, thiết kế hoặc nghiên cứu, tùy thuộc vào nhu cầu của mình.
Hy vọng rằng hướng dẫn này đã cung cấp cho bạn công cụ và kiến thức cần thiết để tự tin vẽ các diagram tia khúc xạ, đồng thời truyền cảm hứng để khám phá sâu hơn thế giới ánh sáng và quang học. Hãy thực hành thường xuyên, thử nghiệm với các môi trường và góc khác nhau, và bạn sẽ nhanh chóng trở thành một “bậc thầy” trong việc vẽ tia khúc xạ!
