Mở Đầu

Polyline là một trong những đối tượng quan trọng nhất trong AutoCAD, cho phép người dùng tạo ra các đường thẳng, cung, hoặc các hình dạng phức tạp chỉ bằng một lệnh duy nhất. Khi làm việc với các bản vẽ kỹ thuật, chúng ta thường gặp tình huống cần tiếp một polyline đã vẽ để hoàn thiện hình dạng, mở rộng đường, hoặc tạo ra các chi tiết mới. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, đầy đủ các bước, mẹo và thủ thuật để vẽ tiếp 1 polyline trong AutoCAD một cách nhanh chóng, chính xác và hiệu quả.

Có thể bạn quan tâm: Cách Vẽ Timeline Bằng Ai: Hướng Dẫn Chi Tiết Từ A Đến Z

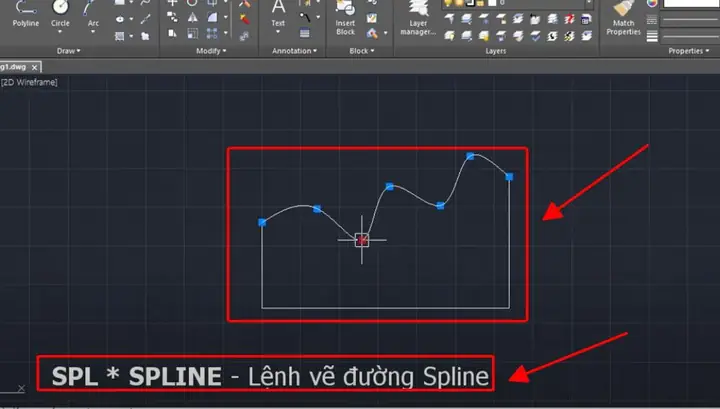

1. Kiến Thức Cơ Bản Về Polyline

1.1 Định Nghĩa Polyline

Polyline (viết tắt của “polygonal line”) là một đối tượng đường nét liên tục gồm các đoạn thẳng và/hoặc cung tròn được nối liền nhau. Khác với các đối tượng line (đường thẳng) hay arc (cung tròn) riêng lẻ, polyline được lưu trữ dưới dạng một đối tượng duy nhất, giúp việc chỉnh sửa, thay đổi thuộc tính và áp dụng các lệnh xử lý nhanh hơn.

1.2 Các Loại Polyline

• 2D Polyline (PLINE): Được sử dụng trong không gian 2 chiều, hỗ trợ các đoạn thẳng, cung tròn, và các góc bo tròn (fillet) giữa các đoạn.
• 3D Polyline (3DPOLY): Hỗ trợ các điểm có tọa độ Z khác nhau, thường dùng trong mô hình 3D.
• Polyline dạng Đóng (Closed Polyline): Khi điểm cuối trùng với điểm đầu, tạo thành một hình kín (polygon). Thường dùng để tạo các hình học như hình chữ nhật, hình tròn, hay các hình phức tạp.
• Polyline dạng Mở (Open Polyline): Đầu và cuối không trùng nhau, thường dùng để vẽ các đường biên, khung, hoặc các đường dẫn.

1.3 Lợi Ích Khi Sử Dụng Polyline

• Quản lý Dễ Dàng: Một polyline là một đối tượng duy nhất, vì vậy việc di chuyển, xoay, sao chép, hoặc thay đổi thuộc tính (màu, độ dày, kiểu đường) sẽ áp dụng cho toàn bộ đường.
• Hiệu Suất Tốt: Khi bản vẽ có nhiều đường thẳng và cung, việc dùng polyline sẽ giảm số lượng đối tượng trong bản vẽ, giúp phần mềm chạy mượt hơn.
• Tiện Lợi Khi Thêm/Chỉnh Sửa: Bạn có thể dễ dàng thêm điểm mới, xóa điểm, hoặc thay đổi góc bo tròn mà không cần phải xóa lại toàn bộ đối tượng.

2. Chuẩn Bị Trước Khi Vẽ Tiếp Polyline

2.1 Kiểm Tra Định Dạng Polyline

Đầu tiên, hãy chắc chắn rằng đối tượng bạn muốn tiếp là polyline thực sự, không phải là một tập hợp các line hoặc arc riêng lẻ. Bạn có thể kiểm tra bằng cách:

• Chọn đối tượng → xem trong Properties (Thuộc tính) ở thanh Ctrl + 1. Nếu mục Object Type hiển thị là Polyline, bạn đã đúng.
• Sử dụng lệnh LIST: Gõ LIST → chọn đối tượng → nhấn Enter. Kết quả sẽ hiển thị loại đối tượng và các thông tin chi tiết.

Nếu đối tượng không phải là polyline, bạn có thể chuyển đổi bằng lệnh PEDIT → Convert to polyline.

2.2 Kiểm Tra Độ Đóng Của Polyline

Khi vẽ tiếp, bạn cần biết polyline hiện tại là đóng hay mở:

• Closed: Khi polyline đã đóng, bạn không thể “tiếp” trực tiếp ở đầu hoặc cuối vì chúng trùng nhau. Tuy nhiên, bạn vẫn có thể mở polyline bằng lệnh PEDIT → Close → No.
• Open: Khi polyline mở, bạn có thể tiếp ở điểm đầu hoặc điểm cuối tùy nhu cầu.

2.3 Thiết Lập Đơn Vị và Độ Chính Xác

Để tránh sai lệch khi vẽ tiếp, hãy:

• Kiểm tra hệ thống đơn vị (UNITS) → đảm bảo đúng (mm, cm, inch,…).
• Cài đặt độ chính xác (SNAP, GRID) phù hợp với dự án.
• Bật chế độ Ortho (F8) nếu bạn muốn vẽ các đoạn thẳng vuông góc.

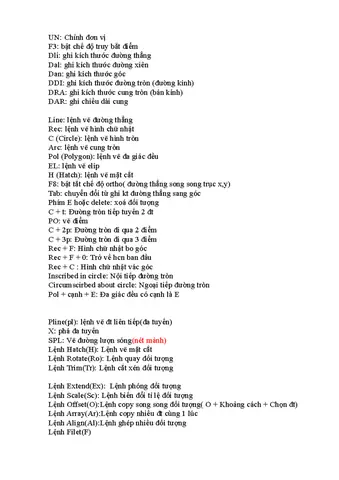

3. Các Phương Pháp Vẽ Tiếp 1 Polyline

Có thể bạn quan tâm: Cách Vẽ Tiên Nữ Winx Đầy Đủ Từng Bước – Hướng Dẫn Chi Tiết Cho Người Mới Bắt Đầu

3.1 Sử Dụng Lệnh PEDIT (Polyline Edit)

Lệnh PEDIT là công cụ mạnh mẽ nhất để chỉnh sửa polyline, bao gồm việc tiếp polyline.

Bước 1: Gõ Lệnh PEDIT

Command: PEDIT

Bước 2: Chọn Polyline Cần Tiếp

• Click vào polyline bạn muốn tiếp. Nếu đối tượng không phải polyline, AutoCAD sẽ hỏi bạn có muốn chuyển đổi không. Chọn Yes.

Bước 3: Chọn Tùy Chọn Add Vertex

• Khi menu PEDIT xuất hiện, gõ A (hoặc chọn Add Vertex) và nhấn Enter.

Bước 4: Xác Định Điểm Bắt Đầu

• Nếu polyline mở: AutoCAD sẽ tự động đặt con trỏ tại điểm cuối của polyline. Bạn chỉ cần di chuyển con trỏ tới vị trí mong muốn và nhập tọa độ hoặc click để xác định điểm mới.
• Nếu polyline đóng: Trước khi thêm vertex, bạn cần mở polyline (Close → No). Sau khi mở, lặp lại các bước trên.

Bước 5: Vẽ Đoạn Mới

• Di chuyển con trỏ và nhập tọa độ cho các điểm tiếp theo. Bạn có thể vẽ:
• Đoạn thẳng: Nhập tọa độ hoặc nhấn Enter để xác nhận.
• Cung tròn: Khi di chuyển con trỏ, gõ A để chuyển sang chế độ Arc (hoặc nhấn Shift + Right Click → chọn Arc).
• Cắt bo góc (Fillet): Khi thêm vertex, gõ F để thiết lập bo tròn giữa các đoạn.

Bước 6: Kết Thúc và Lưu

• Khi đã vẽ xong, nhấn Enter để thoát khỏi lệnh Add Vertex. Lệnh PEDIT sẽ trở lại menu chính.
• Nhấn Enter một lần nữa để kết thúc lệnh PEDIT.

3.2 Sử Dụng Lệnh PLINE Với Tùy Chọn Continue

Một cách nhanh gọn khác là tiếp polyline ngay khi đang vẽ bằng cách sử dụng lệnh PLINE và tùy chọn Continue.

Bước 1: Gõ Lệnh PLINE

Command: PLINE

Bước 2: Bắt Đầu Vẽ Polyline Mới

• Nhập tọa độ đầu tiên của polyline mới, hoặc click để xác định điểm bắt đầu.

Bước 3: Kích Hoạt Tùy Chọn Continue

• Khi bạn muốn tiếp một polyline đã tồn tại, nhập C (hoặc Continue) và nhấn Enter.
• AutoCAD sẽ yêu cầu bạn chọn polyline cần tiếp. Click vào polyline mục tiêu.

Bước 4: Chọn Đầu Hoặc Cuối Để Tiếp

• Sau khi chọn polyline, bạn sẽ được hỏi muốn tiếp ở đầu (Start) hay cuối (End). Nhập S hoặc E tùy ý.

Bước 5: Vẽ Tiếp

• Bây giờ con trỏ sẽ ở vị trí cuối (hoặc đầu) của polyline đã chọn. Bạn có thể vẽ thêm các đoạn thẳng, cung, hoặc bo tròn bằng cách nhập các lệnh tương tự như trong PLINE thông thường.
• Khi vẽ xong, nhấn Enter để kết thúc.

3.3 Sử Dụng Lệnh JOIN Để Kết Nối Hai Polyline

Trong một số trường hợp, bạn có thể muốn kết nối hai polyline riêng biệt thành một polyline duy nhất. Lệnh JOIN sẽ giúp thực hiện điều này.

Bước 1: Gõ Lệnh JOIN

Command: JOIN

Bước 2: Chọn Hai (Hoặc Nhiều) Polyline

• Click để chọn các polyline cần nối. Đảm bảo các polyline có điểm cuối trùng nhau (hoặc rất gần). Nếu không, bạn có thể di chuyển chúng bằng lệnh MOVE hoặc ALIGN.

Bước 3: Nhấn Enter

• AutoCAD sẽ tự động nối các polyline lại thành một polyline duy nhất, nếu điều kiện cho phép (điểm cuối trùng nhau, không có lỗi hình học).

Lưu Ý:

• Nếu các polyline không có điểm chung, JOIN sẽ không thực hiện và sẽ thông báo lỗi.
• Đối với polyline 3D, JOIN chỉ hoạt động nếu các polyline nằm trong cùng một mặt phẳng.

3.4 Sử Dụng Lệnh BREAK và JOIN Kết Hợp

Khi polyline đã đóng và bạn muốn mở một phần để tiếp, bạn có thể:

1. Break (cắt) polyline tại một điểm.
2. Continue (tiếp) bằng PEDIT hoặc PLINE.
3. Join lại nếu cần.

Ví Dụ Thực Tế:

• Bước 1: Gõ BREAK, chọn polyline, rồi xác định điểm cắt (bạn có thể nhập tọa độ hoặc click).
• Bước 2: Sử dụng PEDIT → Add Vertex để vẽ tiếp từ điểm cắt.
• Bước 3: Khi hoàn thành, nếu muốn đóng lại, dùng PEDIT → Close.

4. Các Mẹo Thực Tế Khi Vẽ Tiếp Polyline

4.1 Sử Dụng OSNAP Đúng Cách

• Endpoint: Đảm bảo con trỏ “bắt” đúng điểm cuối hoặc đầu của polyline.
• Midpoint: Khi muốn thêm vertex ở giữa đoạn, sử dụng Midpoint.
• Intersection: Khi vẽ tiếp và cần tạo giao điểm với các đối tượng khác, bật Intersection.

4.2 Thiết Lập Bo Tròn (Fillet) Khi Vẽ Tiếp

• Khi đang trong PEDIT → Add Vertex, nhập F để bật chế độ Fillet.
• Nhập bán kính bo tròn, sau đó di chuyển con trỏ để tạo góc bo tròn tự động giữa các đoạn.
• Điều này giúp tạo các đường cong mượt mà mà không cần phải vẽ cung riêng.

4.3 Thay Đổi Độ Dày và Kiểu Đường Trước Khi Vẽ

• Khi vẽ polyline mới, bạn có thể thiết lập độ dày (LWeight) và kiểu đường (Linetype) ngay trong thanh Properties hoặc LAYER.
• Điều này giúp đồng nhất phong cách bản vẽ và giảm thời gian chỉnh sửa sau này.

4.4 Sử Dụng Lệnh EXPLODE Khi Cần

Nếu polyline đã quá phức tạp và bạn muốn chỉnh sửa từng đoạn một cách độc lập, hãy:

1. Gõ EXPLODE.
2. Chọn polyline → nó sẽ biến thành các line và arc riêng lẻ.
3. Thực hiện các thay đổi cần thiết.
4. Khi hoàn tất, chọn các đối tượng và dùng PEDIT → Join để tạo lại polyline.

Lưu ý: EXPLODE sẽ mất thông tin bo tròn và các thuộc tính đặc biệt của polyline. Hãy sao lưu bản gốc trước khi thực hiện.

4.5 Sử Dụng HATCH Để Kiểm Tra Độ Đóng

Sau khi vẽ tiếp, nếu bạn không chắc polyline đã đóng hay chưa, hãy thử hatch (đánh màu) bên trong:

• Gõ HATCH → chọn mẫu và màu → click vào bên trong polyline.
• Nếu hatch không thể thực hiện, polyline chưa đóng. Bạn cần sử dụng PEDIT → Close để đóng.

5. Ứng Dụng Thực Tế Của Việc Vẽ Tiếp Polyline

Có thể bạn quan tâm: Cách Vẽ Timeline Trên Powerpoint: Hướng Dẫn Chi Tiết Từ A Đến Z

5.1 Thiết Kế Kiến Trúc

• Mở rộng tường, cửa, mái: Khi đã vẽ phần chính của tường, có thể tiếp để thêm các chi tiết như cột, dầm, hoặc mở rộng phần mái.
• Vẽ mạng điện, ống nước: Các đường ống thường được vẽ dưới dạng polyline để dễ dàng chỉnh sửa và nối.

5.2 Vẽ Kỹ Thuật Cơ Khí

• Đường ống dẫn: Khi một ống được vẽ bằng polyline, việc thay đổi vị trí hay mở rộng chiều dài chỉ cần tiếp polyline tại đầu hoặc cuối.
• Chi tiết máy móc: Các đường viền, mặt cắt thường dùng polyline để tạo hình dạng phức tạp, sau đó tiếp để hoàn thiện các chi tiết phụ.

5.3 Vẽ Đồ Hoạ 2D và 3D

• Mô hình 2D: Khi tạo hình dạng cơ bản (hình chữ nhật, đa giác), việc tiếp polyline giúp nhanh chóng tạo các phần mở rộng.
• Mô hình 3D: Polyline 3D có thể được vẽ tiếp để tạo các đường viền, khung, hoặc các đường dẫn cho sweep và extrude.

6. Xử Lý Các Lỗi Thường Gặp Khi Vẽ Tiếp Polyline

Lỗi	Nguyên Nhân	Cách Khắc Phục
Không thể tiếp polyline	Polyline đã đóng hoặc không phải polyline thực sự	Dùng PEDIT → Close → No để mở, hoặc dùng PEDIT → Convert to polyline
Không xuất hiện điểm bắt đầu khi tiếp	OSNAP không bật hoặc không đúng chế độ	Bật Endpoint trong OSNAP hoặc sử dụng END lệnh để chọn đầu/cuối
Bo tròn không hoạt động	Chế độ Fillet chưa bật trong PEDIT	Khi trong Add Vertex, nhập F và đặt bán kính bo tròn
Hatch không thể áp dụng	Polyline chưa đóng	Dùng PEDIT → Close để đóng, hoặc dùng JOIN nếu có nhiều polyline
Polyline bị mất thuộc tính khi EXPLODE	EXPLODE tách các thành phần	Trước khi EXPLODE, sao lưu bản vẽ; sau khi chỉnh sửa, dùng PEDIT → Join để tái tạo polyline

7. Thực Hành: Bài Tập Tự Làm

Bài 1: Vẽ một hình chữ nhật và tiếp để tạo ra một cánh cửa

1. Dùng PLINE → vẽ 4 đoạn thành một hình chữ nhật (đóng).
2. Dùng PEDIT → Explode để tách thành 4 line.
3. Dùng PEDIT → Convert to polyline để tạo lại polyline.
4. Sử dụng PEDIT → Add Vertex để tiếp từ một góc, tạo đoạn thẳng mở ra như cánh cửa.

Bài 2: Tạo một đường ống dẫn có các cung bo tròn

1. Vẽ polyline mở gồm 3 đoạn thẳng.
2. Khi ở bước Add Vertex, nhập F và đặt bán kính bo tròn 50.
3. Tiếp thêm 2 đoạn thẳng nữa để hoàn thành đường ống.

Bài 3: Kết nối hai polyline thành một hình dạng phức tạp

1. Vẽ hai polyline mở, mỗi polyline có 4 đoạn.
2. Đảm bảo đầu của polyline A trùng với cuối của polyline B.
3. Dùng JOIN để kết nối chúng thành một polyline duy nhất.
4. Kiểm tra bằng HATCH xem polyline đã đóng chưa; nếu chưa, dùng PEDIT → Close.

8. Tổng Kết

Việc vẽ tiếp 1 polyline trong AutoCAD không chỉ là một thao tác đơn giản mà còn là một kỹ năng quan trọng giúp nâng cao tốc độ và độ chính xác trong quá trình thiết kế. Từ các lệnh cơ bản như PEDIT, PLINE cho đến các kỹ thuật nâng cao như JOIN, BREAK và EXPLODE, bạn có thể linh hoạt xử lý mọi tình huống: mở rộng đường, tạo các chi tiết phức tạp, hoặc sửa chữa các lỗi trong bản vẽ.

Những Điểm Chủ Chốt Cần Nhớ

1. Xác định loại polyline (open/closed) trước khi tiếp.
2. Sử dụng PEDIT để thêm vertex, bo tròn, hoặc mở/đóng polyline.
3. Kích hoạt OSNAP để bắt chính xác các điểm đầu/cuối.
4. Kết hợp các lệnh (BREAK, JOIN, EXPLODE) để xử lý các tình huống phức tạp.
5. Kiểm tra độ đóng bằng HATCH hoặc PEDIT → Close.

Với những kiến thức và kỹ thuật trên, bạn sẽ tự tin hơn trong việc xử lý mọi yêu cầu vẽ tiếp polyline, từ những bản vẽ đơn giản cho đến các dự án kỹ thuật phức tạp. Hãy thực hành thường xuyên, áp dụng các mẹo trong thực tế và bạn sẽ trở thành một chuyên gia AutoCAD thực thụ.

Chúc bạn vẽ tiếp polyline một cách nhanh chóng, chính xác và hiệu quả!
