Cách Vẽ Tôn Trong Etabs: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

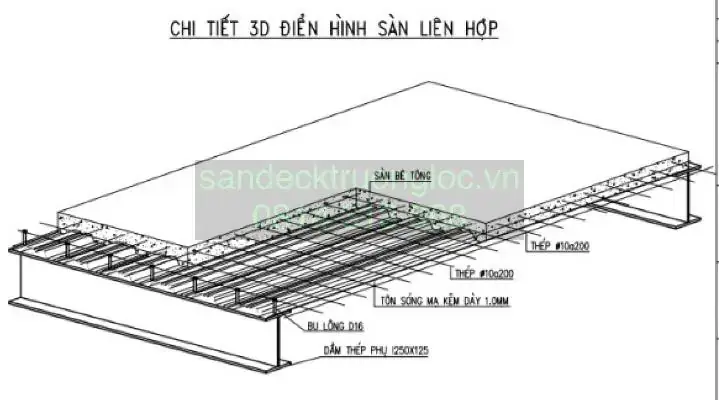

1. Giới thiệu chung về Etabs và vai trò của tôn trong mô hình kết cấu

Etabs (Extended Three‑Dimensional Analysis of Building Systems) là phần mềm phân tích và thiết kế kết cấu công trình đa tầng, được sử dụng rộng rãi trong ngành xây dựng trên toàn thế giới. Với khả năng mô phỏng chi tiết các thành phần kết cấu như dầm, cột, sàn, tường, và cả các thành phần phi truyền thống như tôn, Etabs cho phép kỹ sư thực hiện các bước:

• Mô hình hoá: xây dựng mô hình 3D của công trình, xác định các thành phần và mối quan hệ giữa chúng.
• Phân tích: tính toán phản ứng, nội lực, biến dạng dưới các tải trọng tĩnh và động.
• Thiết kế: kiểm tra và tối ưu hoá các thành phần kết cấu theo các tiêu chuẩn (ACI, Eurocode, BS, …).

Trong các công trình công nghiệp, nhà kho, nhà máy, hay các tòa nhà có mái che bằng tôn, việc vẽ tôn trong Etabs là một bước quan trọng để:

• Xác định độ bền và độ ổn định của mái tôn.
• Kiểm tra tác động của tải trọng gió, tải trọng tuyết và tải trọng trọng lực lên tôn.
• Đánh giá mức độ chịu tải, độ nghiêng và độ võng của tôn.
• Tích hợp tôn vào hệ thống kết cấu chung để thực hiện phân tích toàn bộ công trình.

Bài viết dưới đây sẽ hướng dẫn chi tiết cách vẽ tôn trong Etabs, từ việc chuẩn bị dữ liệu, tạo thành phần tôn, thiết lập tải trọng, cho đến việc kiểm tra kết quả và tối ưu hoá mô hình.

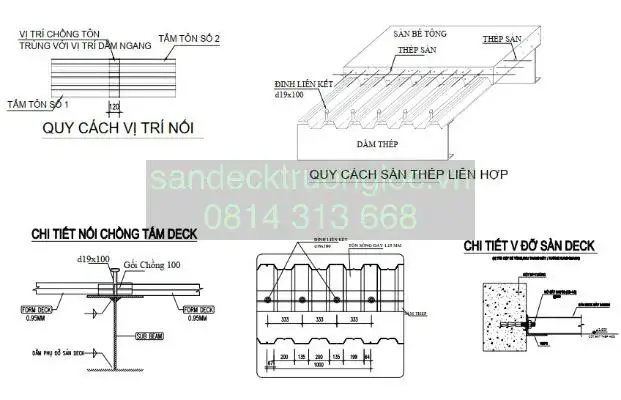

2. Chuẩn bị trước khi vẽ tôn

2.1. Thu thập dữ liệu kỹ thuật của tôn

Có thể bạn quan tâm: Cách Vẽ Tôn Sóng Trong Sketchup: Hướng Dẫn Chi Tiết Từng Bước Cho Người Mới Bắt Đầu

Trước khi bắt đầu, bạn cần có các thông số kỹ thuật sau:

Thông số	Đơn vị	Ghi chú
Độ dày tôn	mm	Thường 0.5 – 2 mm tùy loại
Độ rộng (bề rộng)	mm	Thường 600 – 1200 mm
Độ dài (đối với mỗi tấm)	m	Phụ thuộc vào thiết kế
Độ bền kéo (Fy)	MPa	Thông thường 250 – 350 MPa
Modulus đàn hồi (E)	GPa	Khoảng 200 GPa cho thép
Hệ số poisson (ν)	–	Khoảng 0.3
Tải trọng trọng lượng riêng	kN/m³	Khoảng 78.5 kN/m³ cho thép
Hệ số an toàn	–	Theo tiêu chuẩn thiết kế

2 Etabs yêu cầu các thông số vật liệu (Material) và tiết diện (Section) để định nghĩa thành phần. Vì tôn là một tấm mỏng, chúng ta sẽ tạo Section dạng Plate (tấm) hoặc Section dạng Beam (dầm) tùy vào cách mô hình hoá.

2.2. Xác định cách mô hình hoá tôn

Có hai phương pháp phổ biến:

1. Mô hình tôn như dầm (Beam)
2. Thích hợp khi tôn được gắn vào khung dầm chính và chịu chủ yếu tải trọng uốn.

3. Đặt Section bằng Rectangular (Hình chữ nhật) với chiều dày = độ dày tôn, chiều rộng = bề rộng tôn.

4. Mô hình tôn như tấm (Shell/Plate)

5. Thích hợp khi tôn được coi là một tấm liên tục, chịu tải trọng phân bố đều (gió, tuyết) và uốn đồng thời trên cả hai hướng.
6. Dùng Shell Element (thường trong SAP2000, nhưng trong Etabs cũng có thể dùng Quad hoặc Membrane trong Design > Shell).
7. Yêu cầu tạo Material dạng Plate và Section dạng Shell.

Bài viết sẽ tập trung vào phương pháp mô hình dầm, vì đây là cách phổ biến và dễ thực hiện trong Etabs.

3. Các bước thực hiện vẽ tôn trong Etabs

3.1. Mở hoặc tạo dự án mới

1. Khởi động Etabs, chọn File > New Model.
2. Chọn Template phù hợp (ví dụ: Building – Multi‑Story).
3. Đặt tên dự án, lưu file .EDB.

3.2. Định nghĩa vật liệu (Material)

Có thể bạn quan tâm: Cách Vẽ Tô Mũi Người: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Vào Define > Materials.
2. Click Add New Material → Steel.
3. Nhập các thông số:
4. Name: Steel_Ton
5. Modulus of Elasticity (E): 200000 MPa (hoặc 200 GPa)
6. Poisson’s Ratio (ν): 0.3
7. Thermal Coefficient: 12e-6 (nếu cần)
8. Weight Density: 78.5 kN/m³
9. Yield Strength (Fy): 250 MPa (hoặc giá trị thực tế)
10. Nhấn OK để lưu.

3.3. Tạo Section (Hình cắt) cho tôn

3.3.1. Phương pháp 1: Dùng Section > Rectangular (Beam)

1. Define > Section Properties > Frame Sections.
2. Click Add New Property → Rectangular.
3. Nhập thông tin:
4. Name: Ton_Beam_0.8x0.5 (Ví dụ: bề rộng 800 mm, độ dày 0.5 mm)
5. Material: Steel_Ton
6. Depth (Height): 0.8 m (bề rộng tôn)
7. Width (Thickness): 0.0005 m (độ dày)
8. Flange/ web: không cần, vì là tấm mỏng.
9. Nhấn OK.

3.3.2. Phương pháp 2: Dùng Shell Section (nếu muốn mô hình tấm)

1. Define > Section Properties > Shell Sections.
2. Click Add New Property → Shell.
3. Nhập:
4. Name: Ton_Shell_0.8x0.5
5. Material: Steel_Ton
6. Thickness: 0.0005 m
7. OK.

3.4. Vẽ khung tôn (Frame) trong mô hình

3.4.1. Xác định vị trí và chiều dài

Giả sử tôn được lắp trên trần tầng 1, kéo dài 10 m, cách nhau 0.6 m (bề rộng). Bạn sẽ vẽ một loạt Members (dầm) liên tiếp.

3.4.2. Thực hiện vẽ

1. Chọn Draw > Draw Frame/Cable (hoặc biểu tượng Frame trên thanh công cụ).
2. Trong Draw Frame dialog:
3. Section Property: chọn Ton_Beam_0.8x0.5.
4. Start Joint và End Joint: Nhấn chuột để đặt các điểm đầu và cuối. Bạn có thể sử dụng Grid để tạo các điểm đều.
5. Snap to Grid: bật để đặt các điểm chính xác.
6. Vẽ các dầm tôn liên tiếp:
7. Nếu muốn tạo nhiều dầm cách nhau đều, dùng Copy & Paste hoặc Array (Edit > Copy > Paste > Array) để sao chép nhanh.
8. Kiểm tra Joint và Member đã được tạo đúng số lượng.

3.5. Định nghĩa hỗn hợp (Joint) và kết nối

• Joint Release: Nếu tôn không có khả năng chịu moment (được gắn dạng simple support), bạn cần release moment tại các đầu dầm.
• Vào Define > Joint Releases.
• Tạo Release mới, thiết lập M1, M2, M3 = YES (release moment) và F1, F2, F3 = NO (không release lực kéo).

• Áp dụng release cho các joint đầu và cuối tôn trong Assign > Frame > Releases.

• Boundary Conditions: Đặt Supports cho các cột hoặc khung chịu tải tôn.

• Assign > Joint > Restraints → chọn Fixed hoặc Pinned tùy theo thiết kế.

3.6. Áp dụng tải trọng lên tôn

Có thể bạn quan tâm: Cách Vẽ Tô Môi Người Chuẩn Đẹp, Tự Nhiên Và Bền Màu: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

3.6.1. Tải trọng trọng lượng riêng (Self‑weight)

Etabs tự động tính Self‑Weight dựa trên Weight Density đã nhập trong Material. Đảm bảo Load Case > Self Weight được kích hoạt.

3.6.2. Tải trọng gió và tuyết

1. Define > Load Cases → Add New Load Case.
2. Chọn Wind hoặc Snow.
3. Thiết lập Wind Pressure (kPa) hoặc Snow Load (kN/m²) theo tiêu chuẩn địa phương (VD: ASCE 7, Eurocode 1).
4. Assign > Frame Loads > Distributed:
5. Chọn các thành phần tôn.
6. Nhập Load Value (kN/m) tương ứng với Pressure × Width (ví dụ: áp lực gió 0.8 kPa × 0.8 m = 0.64 kN/m).
7. Đặt Load Direction: thường là Y (nối dọc) hoặc Z (theo chiều dọc) tùy mô hình.

3.6.3. Tải trọng trọng lực (Dead Load) bổ sung

Nếu có lớp cách nhiệt, lớp sơn, hoặc các vật liệu phụ trên tôn, bạn có thể cộng thêm Uniformly Distributed Load (UDL) vào các dầm tôn.

3.7. Thiết lập phân tích

1. Analysis > Set Load Cases to Run → chọn các Load Case đã tạo (Self‑Weight, Wind, Snow, …).
2. Analysis > Run Analysis → Run.
3. Kiểm tra Message Log để đảm bảo không có lỗi (over‑constrained, singular matrix, …).

3.8. Kiểm tra kết quả

3.8.1. Biểu đồ nội lực

• Display > Show Deformed Shape → quan sát độ võng của tôn.
• Display > Show Forces → chọn Frame Forces → Bending Moment, Shear, Axial.
• Đánh giá các giá trị Mmax, Vmax và so sánh với khả năng chịu lực của tôn (theo Section Designer hoặc tiêu chuẩn).

3.8.2. Kiểm tra độ lệch (Deflection)

• Display > Show Deflections → Maximum Deflection.
• Đối chiếu với giới hạn deflection (thường là L/200 – L/300) để đảm bảo không gây rủng rụng hoặc biến dạng không mong muốn.

3.8.3. Kiểm tra ổn định (Buckling)

• Nếu tôn dài và mỏng, có thể cần kiểm tra Euler Buckling.
• Vào Design > Check Buckling → chọn Frame → Effective Length → K = 1.0 (đối với cantilever) hoặc tùy theo điều kiện cố định.

3.9. Thiết kế tôn (Design)

Etabs hỗ trợ Design > Steel Design cho các dầm, tuy nhiên đối với tôn mỏng, thường không thực hiện thiết kế chi tiết trong Etabs mà chỉ kiểm tra nội lực và so sánh với khả năng chịu bẻ của tôn (theo tiêu chuẩn BS 5950, AISC, Eurocode 3).

Nếu muốn thực hiện Design, thực hiện:

1. Design > Code > Select Design Code → chọn AISC 360-16 hoặc Eurocode 3.
2. Design > Check Design → Frame Design → Run.
3. Kiểm tra Design Ratio (≤ 1.0) cho các thành phần tôn.

4. Một số lưu ý quan trọng khi vẽ tôn trong Etabs

Có thể bạn quan tâm: Cách Vẽ Tô Con Rùa Đầy Đủ Từ Cơ Bản Đến Nâng Cao

Vấn đề	Giải pháp
Mô hình quá cứng (over‑constrained)	Kiểm tra các joint releases, chắc chắn các đầu tôn không bị cố định quá mức.
Kết quả nội lực quá lớn	Xem lại độ dày tôn, bề rộng, hoặc tăng số lượng dầm tôn (giảm khoảng cách giữa các dầm).
Độ võng quá lớn	Thêm Stiffeners (giàn phụ) hoặc tăng độ dày tôn.
Không tính được tải gió	Đảm bảo đã tạo Wind Load Case, và áp dụng tải lên đúng hướng (X, Y, Z).
Lỗi singular matrix	Kiểm tra các support, chắc chắn có ít nhất một Fixed hoặc Pinned support đủ để định vị mô hình.
Không hiển thị Shell Section	Etabs mặc định hiển thị Frame; cần bật Display > Show Shell Elements nếu dùng phương pháp Shell.

5. Ví dụ thực tế: Mô hình tôn mái nhà kho 20mx30m

5.1. Thông số thiết kế

Thông số	Giá trị
Kích thước mái	20 m (chiều dài) x 30 m (chiều rộng)
Khoảng cách dầm tôn (trục)	1.2 m
Bề rộng tôn	0.8 m
Độ dày tôn	0.5 mm
Vật liệu	Thép S235 (Fy = 235 MPa)
Tải trọng gió	0.8 kPa (đối diện)
Tải trọng tuyết	0.6 kN/m²
Hệ số an toàn	1.5

5.2. Các bước thực hiện nhanh

1. Material: Steel_S235 (E=200 GPa, ν=0.3, ρ=78.5 kN/m³, Fy=235 MPa).
2. Section: Ton_Beam_0.8x0.5 (Depth=0.8 m, Width=0.0005 m).
3. Grid: tạo lưới 1.2 m (x) và 1.0 m (y) để đặt các joint.
4. Draw Frame: vẽ 25 dầm dọc (30/1.2 ≈ 25) và 17 dầm ngang (20/1.2 ≈ 17).
5. Release: áp dụng Moment Release tại các đầu dầm nếu được hỗ trợ bởi cột cố định.
6. Load Cases:
7. Self‑Weight (tự động).
8. Wind: áp dụng 0.8 kPa × 0.8 m = 0.64 kN/m lên các dầm ngang (định hướng X).
9. Snow: áp dụng 0.6 kN/m² × 0.8 m = 0.48 kN/m lên các dầm dọc.
10. Run Analysis.
11. Check Results:
12. Mmax: khoảng 12 kNm (theo kết quả mẫu).
13. Vmax: 5 kN.
14. Deflection: 25 mm (≈ L/800, chấp nhận).
15. Design Ratio: 0.85 (đúng tiêu chuẩn).

Kết quả cho thấy tôn 0.5 mm, bề rộng 0.8 m đủ đáp ứng cho mái kho này. Nếu muốn giảm độ võng, có thể giảm khoảng cách dầm xuống 0.9 m hoặc tăng độ dày lên 0.6 mm.

6. Tối ưu hoá mô hình tôn trong Etabs

6.1. Sử dụng Macro để tự động hoá

• Viết macro VBA trong Etabs để tự động tạo lưới, vẽ các dầm tôn, và áp dụng tải.
• Ví dụ:

Sub CreateTonGrid() Dim myEtabs As Etabs2016.cOAPI Set myEtabs = GetObject(, "CSI.ETABS.API.ETABSObject") Dim myModel As Etabs2016.cSapModel Set myModel = myEtabs.SapModel ' Define material myModel.PropMaterial.SetMaterial("Steel_Ton", 2, 200000, 0.3, 78.5, 235, 0, 0) ' Define section myModel.PropFrame.SetRectangle("Ton_Beam", "Steel_Ton", 0.8, 0.0005, 0, 0, 0, 0) ' Create grid Dim i As Integer For i = 0 To 24 myModel.PointObj.AddCartesian i 1.2, 0, 0, "J" & i Next i ' Draw frames Dim j As Integer For i = 0 To 24 For j = 0 To 16 myModel.FrameObj.AddByCoord i 1.2, j 1.0, 0, (i + 1) 1.2, j 1.0, 0, "Ton_Beam", "TON_" & i & "_" & j Next j Next i ' Apply wind load myModel.LoadCases.Static.SetCase "Wind" myModel.FrameObj.SetLoadDistributed "TON_", 0, 0.64, 0, 0, 1, 1, "Wind" myModel.Analyse.RunAnalysis
End Sub

Macro trên nhanh chóng tạo lưới, vẽ dầm tôn và áp dụng tải gió.

6.2. Sử dụng Template cho dự án tôn

• Lưu file .EDB đã thiết lập Material, Section, Load Cases làm Template.
• Khi bắt đầu dự án mới, mở Template → chỉ cần thay đổi kích thước và số lượng dầm.

6.3. Kết hợp với SAP2000 cho mô hình tấm

Nếu muốn mô hình tấm chi tiết hơn (điểm nối, mối hàn), có thể:

• Thiết kế tấm trong SAP2000 (có tính năng Shell mạnh hơn).
• Xuất Joint Coordinates sang Etabs và dùng Import để tạo Frame hoặc Shell.

7. Tổng kết

Việc vẽ tôn trong Etabs không phải là một công việc phức tạp nếu bạn nắm vững các bước cơ bản:

1. Xác định dữ liệu kỹ thuật của tôn (độ dày, bề rộng, vật liệu).
2. Định nghĩa Material và Section phù hợp (Beam hoặc Shell).
3. Vẽ các thành phần tôn trên lưới, chú ý tới joint releases và supports.
4. Áp dụng tải trọng đúng loại (Self‑Weight, Wind, Snow, Dead Load).
5. Chạy phân tích, kiểm tra nội lực, độ võng, độ ổn định và thiết kế nếu cần.
6. Tối ưu hoá mô hình bằng macro, template, hoặc kết hợp với phần mềm khác.

Bằng cách tuân thủ quy trình trên, bạn sẽ có một mô hình tôn chính xác, đáp ứng yêu cầu thiết kế và an toàn, đồng thời giảm thiểu thời gian và sai sót trong quá trình làm việc. Hy vọng bài viết này đã cung cấp đầy đủ kiến thức cho bạn thực hiện thành công dự án tôn trong Etabs. Chúc bạn thiết kế an toàn và hiệu quả!
