Cách Vẽ Trọng Tâm Tứ Diện: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Giới thiệu chung về tứ diện và trọng tâm

1.1. Định nghĩa tứ diện

Tứ diện (tetrahedron) là một đa diện lồi có bốn mặt, mỗi mặt đều là một tam giác. Đây là đa diện đơn giản nhất trong không gian ba chiều và là một trong năm đa diện đều (các đa diện Platonic). Các đỉnh của tứ diện thường được ký hiệu là (A, B, C, D). Các cạnh nối các đỉnh tạo thành sáu đoạn thẳng, còn ba mặt phẳng tạo nên bốn tam giác đều nhau (trong trường hợp tứ diện đều) hoặc có các tam giác không đều (trong trường hợp tứ diện tùy ý).

1.2. Trọng tâm của tứ diện là gì?

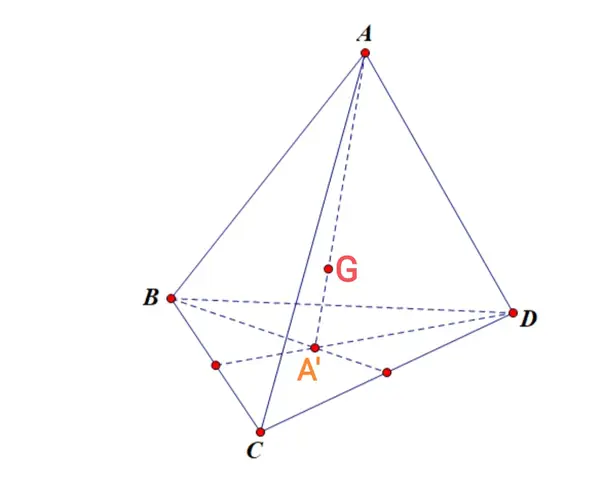

Trọng tâm (còn gọi là centroid) của một tứ diện là giao điểm của ba đường trung bình (medians) — mỗi đường trung bình nối một đỉnh với trọng tâm của mặt đối diện (điểm trung bình của ba đỉnh còn lại). Trọng tâm có các tính chất quan trọng:
– Phân chia tỷ lệ: Mỗi đường trung bình được chia tỉ lệ (3:1) bởi trọng tâm, trong đó đoạn từ đỉnh tới trọng tâm dài hơn ba lần đoạn từ trọng tâm tới trung tâm mặt.
– Khối lượng đồng đều: Nếu tứ diện được làm từ vật liệu đồng nhất, trọng tâm chính là điểm cân bằng (center of mass) của nó.
– Tính đối xứng: Đối với tứ diện đều, trọng tâm trùng với tâm của hình tròn ngoại tiếp, tâm của hình cầu nội tiếp và các điểm đặc biệt khác.

Có thể bạn quan tâm: Cách Vẽ Truyện Tranh Đơn Giản: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao Cho Người Mới Bắt Đầu

Nắm vững cách xác định và vẽ trọng tâm tứ diện không chỉ giúp chúng ta hiểu sâu hơn về hình học không gian mà còn hữu ích trong các lĩnh vực như kiến trúc, mô hình 3D, đồ họa máy tính và vật lý.

2. Các công cụ và nguyên liệu cần chuẩn bị

Công cụ	Mô tả	Lưu ý
Giấy vẽ (kích thước A4 hoặc lớn hơn)	Đảm bảo bề mặt phẳng, không nhăn.	Sử dụng giấy bìa hoặc giấy vẽ kỹ thuật để tránh rách khi cắt.
Bút chì (HB, 2B)	Dùng để phác thảo các đường thẳng và điểm.	Bút chì mềm (2B) dễ tạo bóng, HB cho đường nét sạch.
Thước kẻ thẳng (30 cm)	Dùng để đo và vẽ các đoạn thẳng chính xác.	Chọn thước nhôm hoặc nhựa trong suốt để dễ nhìn.
Thước góc (30° – 60° – 90°)	Hỗ trợ vẽ các góc đúng, đặc biệt khi vẽ mặt tam giác.	Thước góc trong hoặc bằng nhựa trong suốt giúp tránh che khuất bản vẽ.
Compas (cái vòng tròn)	Dùng để vẽ các vòng tròn, xác định các điểm trung bình.	Đảm bảo kim có độ bám tốt, không bị lỏng.
Bút mực (nếu cần)	Đánh dấu các đường cuối cùng, làm nổi bật trọng tâm.	Chọn bút mực đen hoặc xanh đậm để dễ đọc.
Bảng tính (các phép tính)	Máy tính hoặc giấy tính để tính tọa độ, trung bình.	Có thể dùng phần mềm GeoGebra để kiểm chứng.
Phần mềm mô hình 3D (tùy chọn)	GeoGebra 3D, Blender, hoặc SketchUp.	Giúp kiểm tra kết quả vẽ trên không gian thực.

3. Lý thuyết nền tảng: Tính toán tọa độ trọng tâm

3.1. Công thức tổng quát

Giả sử các đỉnh của tứ diện có tọa độ trong không gian (\mathbb{R}^3):

A(x_1, y_1, z_1),\; B(x_2, y_2, z_2),\; C(x_3, y_3, z_3),\; D(x_4, y_4, z_4)

Trọng tâm (G) được tính bằng trung bình cộng của bốn tọa độ:

G\left(\frac{x_1+x_2+x_3+x_4}{4},\; \frac{y_1+y_2+y_3+y_4}{4},\; \frac{z_1+z_2+z_3+z_4}{4}\right)

Có thể bạn quan tâm: Cách Vẽ Truyện Tranh Hài Hước: Hướng Dẫn Từ A Đến Z Để Tạo Nên Những Tác Phẩm Đầy Tiếng Cười

3.2. Trường hợp tứ diện đều (edge length = a)

Nếu tứ diện đều có độ dài cạnh (a), các đỉnh có thể đặt trong hệ tọa độ sao cho:

\begin{aligned}
A &= \left(0,0,0\right)\
B &= \left(a,0,0\right)\
C &= \left(\frac{a}{2},\frac{\sqrt{3}}{2}a,0\right)\
D &= \left(\frac{a}{2},\frac{\sqrt{3}}{6}a,\frac{\sqrt{6}}{3}a\right)
\end{aligned}

Thay vào công thức trên, ta được trọng tâm:

G = \left(\frac{a}{2},\frac{\sqrt{3}}{6}a,\frac{\sqrt{6}}{12}a\right)

3.3. Sử dụng vector để chứng minh tỉ lệ 3:1

Xét đường trung bình từ đỉnh (A) tới trung tâm mặt (BCD). Trung tâm mặt (M_{BCD}) có tọa độ:

M_{BCD} = \frac{B+C+D}{3}

Đường trung bình là đoạn thẳng (\overline{AM_{BCD}}). Khi tính (\overrightarrow{AG}) và (\overrightarrow{GM_{BCD}}), ta nhận được:

\overrightarrow{AG} = \frac{3}{4}\overrightarrow{AM_{BCD}},\qquad \overrightarrow{GM_{BCD}} = \frac{1}{4}\overrightarrow{AM_{BCD}}

Do đó (|AG| : |GM_{BCD}| = 3:1).

4. Quy trình vẽ trọng tâm tứ diện trên giấy

Có thể bạn quan tâm: Cách Vẽ Thành Phố Đơn Giản: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

4.1. Bước 1: Vẽ ba tam giác tạo thành ba mặt của tứ diện

1. Chọn độ dài cạnh: Giả sử muốn một tứ diện đều với cạnh (a = 6) cm.
2. Vẽ tam giác cơ sở:
3. Dùng thước kẻ và compas để vẽ tam giác đều ABC có cạnh 6 cm.
4. Đặt (A) tại (0,0), (B) tại (6,0), (C) tại ((3, 3\sqrt{3})) ≈ (3,5.20).
5. Xác định vị trí đỉnh D:
6. D là đỉnh phía trên mặt phẳng của tam giác ABC, tạo thành tứ diện đều.
7. Khoảng cách thẳng từ D tới mỗi đỉnh A, B, C đều bằng 6 cm.
8. Để vẽ D trên giấy (2D), chúng ta cần biểu diễn chiều sâu bằng cách dùng kỹ thuật chiếu isometric (đánh dấu các cạnh chéo).

4.2. Bước 2: Vẽ các đường trung bình (medians)

1. Tìm trung tâm mặt đối diện:
2. Ví dụ, trung tâm mặt (BCD) là trung điểm của tam giác BCD. Ta có thể tính bằng cách vẽ các đường trung bình trong tam giác BCD (vẽ các đoạn thẳng nối các đỉnh với trung điểm của các cạnh còn lại). Giao điểm của ba đường trung bình này là trung tâm mặt (M_{BCD}).
3. Trên bản vẽ 2D, vì chúng ta đang dùng chiếu isometric, các đường trung bình sẽ xuất hiện dưới dạng các đoạn thẳng chéo.
4. Nối đỉnh tới trung tâm mặt:
5. Vẽ đoạn thẳng từ A tới (M_{BCD}). Lặp lại cho các đỉnh B, C, D, nối chúng tới trung tâm các mặt còn lại (A tới (M_{ACD}), v.v.).

4.3. Bước 3: Xác định trọng tâm G

1. Giao điểm của ba đường trung bình:
2. Khi vẽ ba đường trung bình (ví dụ: (\overline{AM_{BCD}}, \overline{BM_{ACD}}, \overline{CM_{ABD}})), chúng sẽ cắt nhau tại một điểm duy nhất – đó là trọng tâm (G).
3. Đánh dấu điểm giao này bằng một vòng tròn nhỏ hoặc ký hiệu “G”.
4. Kiểm tra tỉ lệ 3:1:
5. Dùng thước đo độ dài đoạn (AG) và (GM_{BCD}). Đảm bảo tỉ lệ gần 3:1 (lỗi sai không quá 0.2 cm trong thực hành giấy).

4.4. Bước 4: Hoàn thiện bản vẽ

• Làm đậm các đường chính: Dùng bút mực hoặc bút chì cứng để kẻ lại các cạnh của tứ diện và các đường trung bình.
• Ghi chú: Ghi lại công thức tính trọng tâm, các tỉ lệ 3:1 và các ký hiệu (A, B, C, D, G, (M_{…})).
• Tô màu (nếu muốn): Dùng màu xanh nhạt cho mặt cơ sở, màu vàng cho các mặt còn lại, và màu đỏ để làm nổi bật điểm G.

5. Vẽ trọng tâm tứ diện trong không gian 3D (sử dụng phần mềm)

Có thể bạn quan tâm: Cách Vẽ Thiệp 20/11 Đầy Sáng Tạo Và Ý Nghĩa: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

5.1. Sử dụng GeoGebra 3D

1. Tạo các điểm:
2. Nhập các tọa độ (A(0,0,0), B(6,0,0), C(3,3\sqrt{3},0), D(3,\sqrt{3},\sqrt{6})) (điều chỉnh để phù hợp với độ dài cạnh 6 cm).
3. Vẽ các đoạn thẳng:
4. Dùng công cụ “Segment” để nối các cặp điểm, tạo thành tứ diện.
5. Tính trung tâm mặt:
6. Sử dụng lệnh Centroid{B, C, D} để tạo điểm (M_{BCD}). Lặp lại cho các mặt còn lại.
7. Vẽ đường trung bình:
8. Dùng lệnh SegmentA, M_{BCD} v.v.
9. Xác định trọng tâm:
10. Dùng lệnh Centroid{A, B, C, D} → điểm G sẽ xuất hiện.
11. Kiểm tra tỉ lệ:
12. Dùng công cụ “Distance” để đo (|AG|) và (|GM_{BCD}|), xác nhận tỉ lệ 3:1.

5.2. Blender (đối với người dùng nâng cao)

1. Tạo Mesh Tứ Diện:
2. Thêm “Mesh → Cone”, giảm số lượng mặt thành 4, tạo tứ diện đều.
3. Đặt tọa độ:
4. Sửa vị trí các đỉnh trong “Edit Mode” để có độ dài cạnh chính xác.
5. Tính trọng tâm:
6. Sử dụng “Mesh → Vertices → Median” để tạo trọng tâm của toàn bộ đối tượng (điểm trung bình của các đỉnh).
7. Hiển thị:
8. Thêm một “Empty” object ở vị trí trọng tâm, đổi màu để dễ nhìn.
9. Kiểm tra:
10. Sử dụng “MeasureIt” add-on để đo khoảng cách và xác nhận tỉ lệ 3:1.

6. Ứng dụng thực tế của việc biết và vẽ trọng tâm tứ diện

Lĩnh vực	Ứng dụng cụ thể	Lợi ích
Kiến trúc	Thiết kế mái vòm tứ diện, cấu trúc hỗ trợ	Đảm bảo cân bằng tải trọng, giảm vật liệu
Đồ họa máy tính	Mô hình 3D, game engine	Tính toán trọng tâm để xử lý vật lý (rơi, va chạm)
Kỹ thuật cơ khí	Phân tích trọng tâm các bộ phận	Dự đoán hành vi khi quay, cân bằng động
Toán học giáo dục	Dạy về không gian, khái niệm trung bình	Giúp học sinh trực quan hoá khái niệm trung điểm, trung bình
Y học (xương)	Nghiên cứu hình dạng xương tứ diện (ví dụ: xương tay)	Xác định điểm cố định khi thiết kế ghép xương

7. Những lỗi thường gặp và cách khắc phục

Lỗi	Nguyên nhân	Cách khắc phục
Độ dài các cạnh không đồng đều	Đo không chính xác, compas lỏng	Kiểm tra lại bằng thước, chắc chắn compas bám chặt
Trọng tâm không nằm trên giao điểm của ba đường trung bình	Vẽ sai trung tâm mặt hoặc sai vị trí đỉnh	Dùng công cụ “Midpoint” hoặc tính trung bình bằng công thức để xác định trung tâm mặt đúng
Tỉ lệ 3:1 không đúng	Sai vị trí trọng tâm hoặc đo sai	Đo lại đoạn (AG) và (GM_{BCD}), điều chỉnh vị trí G sao cho (
Khi dùng phần mềm, các điểm không khớp	Nhập sai tọa độ	Kiểm tra lại giá trị nhập, sử dụng tính năng “Snap” để tự động căn chỉnh

8. Bài tập thực hành

1. Bài tập 1: Cho tứ diện có các đỉnh (A(1,2,3), B(4,0,1), C(2,5,0), D(0,1,4)). Tính tọa độ trọng tâm và vẽ các đường trung bình trên giấy.
2. Bài tập 2: Vẽ một tứ diện đều có cạnh 8 cm, xác định trọng tâm bằng cả hai phương pháp (tính toán và vẽ). Kiểm chứng tỉ lệ 3:1.
3. Bài tập 3: Sử dụng GeoGebra 3D, tạo một tứ diện bất kỳ, sau đó thay đổi một đỉnh sao cho tứ diện trở thành không đều. Quan sát vị trí trọng tâm thay đổi như thế nào.
4. Bài tập 4: Trong phần mềm Blender, tạo một mô hình tứ diện và gán một vật thể (ví dụ: khối lập phương) vào trọng tâm. Thêm lực trọng lực và quan sát chuyển động. Giải thích hiện tượng dựa trên vị trí trọng tâm.

9. Tổng kết

Việc vẽ và xác định trọng tâm tứ diện không chỉ là một bài tập hình học truyền thống mà còn mở ra nhiều cơ hội ứng dụng trong thực tiễn. Từ việc sử dụng công cụ đơn giản như thước, compas trên giấy, cho tới phần mềm mô hình 3D hiện đại, chúng ta đều có thể tiếp cận và khai thác kiến thức này một cách hiệu quả.

Các bước cơ bản gồm:
1. Xác định tọa độ các đỉnh (hoặc vẽ tam giác cơ sở và đỉnh thứ tư).
2. Tìm trung tâm các mặt bằng cách vẽ các đường trung bình trong mỗi tam giác.
3. Nối đỉnh với trung tâm mặt để có các đường trung bình của tứ diện.
4. Giao điểm của ba đường trung bình chính là trọng tâm, đồng thời thỏa mãn tỉ lệ 3:1.

Bằng cách thực hành thường xuyên và áp dụng vào các bài toán thực tế, bạn sẽ nắm vững không chỉ khái niệm trọng tâm mà còn phát triển kỹ năng tư duy không gian, một năng lực quan trọng trong nhiều lĩnh vực khoa học và kỹ thuật. Hãy tiếp tục khám phá, thử nghiệm và chia sẻ kết quả của mình để cùng nhau nâng cao hiểu biết về hình học không gian!
