Cách Vẽ Tủ Bếp Chuẩn Như Chuyên Gia: Hướng Dẫn Từng Bước Đầy Đủ Và Chi Tiết

Mở Đầu: Tại Sao Việc Vẽ Tủ Bếp Lại Quan Trọng?

Trong quá trình thiết kế nội thất, tủ bếp không chỉ là một món đồ nội thất đơn thuần mà còn là trung tâm của không gian bếp, ảnh hưởng trực tiếp tới thẩm mỹ, công năng và cảm giác sử dụng của người dùng. Một bản vẽ tủ bếp chuẩn xác, chi tiết sẽ giúp:

1. Đảm bảo tính khả thi: Giúp nhà thầu, thợ mộc hiểu rõ kích thước, vị trí lắp đặt, tránh sai sót trong quá trình thi công.
2. Tiết kiệm chi phí: Giảm tối đa việc phải sửa chữa, thay đổi sau khi đã lắp đặt.
3. Tối ưu công năng: Phân bổ không gian lưu trữ hợp lý, tạo luồng làm việc hiệu quả.
4. Nâng cao thẩm mỹ: Đảm bảo tủ bếp hài hòa với tổng thể kiến trúc và phong cách nội thất.

Bài viết dưới đây sẽ cung cấp cho bạn một quy trình chi tiết từ khâu chuẩn bị đo đạc, lên ý tưởng, chọn vật liệu, vẽ bản thiết kế 2D/3D cho tới việc kiểm tra và tối ưu bản vẽ. Bạn sẽ nắm được mọi bước cần thiết để tự tin thiết kế tủ bếp chuẩn chuyên nghiệp, dù là tự làm hay giao cho nhà thầu.

1. Chuẩn Bị Trước Khi Vẽ: Đo Đạc Và Thu Thập Thông Tin Cơ Bản

1.1. Đo Đạc Kỹ Thuật

Thành phần	Điểm cần đo	Đơn vị	Lưu ý
Chiều dài tường	Từ góc này tới góc kia	cm	Đảm bảo đo từ điểm gạch, không tính phần trần hay nền
Chiều cao trần	Từ sàn lên trần	cm	Nếu trần không thẳng, ghi chú độ nghiêng
Chiều rộng cửa sổ / cửa ra vào	Đo khung cửa	cm	Ghi lại độ dày khung và khoảng cách đến tường
Vị trí ống nước, gas, điện	Khoảng cách từ tường	cm	Đánh dấu trên bản vẽ
Độ dày tường, cột	Đo phần dày tường	cm	Đặc biệt quan trọng khi thiết kế tủ dọc tường chịu lực
Khoảng cách giữa các thiết bị cố định (bếp, lò vi sóng, tủ lạnh)	Đo khoảng cách	cm	Đảm bảo không cản trở khi lắp tủ

Mẹo: Dùng thước dây kim loại hoặc laser đo khoảng cách để tăng độ chính xác. Ghi lại mọi chi tiết vào sổ tay hoặc một file Excel để tiện theo dõi.

Có thể bạn quan tâm: Cách Vẽ Tổ Chim Đầy Đủ Từ A‑z: Hướng Dẫn Chi Tiết Cho Người Mới Bắt Đầu

1.2. Thu Thập Thông Tin Về Yêu Cầu Sử Dụng

• Số người sử dụng bếp: Gia đình 3-4 người vs 1-2 người sẽ có nhu cầu lưu trữ khác nhau.
• Thói quen nấu ăn: Thường nấu ăn nhanh (cần không gian bếp mở) hay nấu ăn công phu (cần mặt bếp rộng, khu vực chuẩn bị lớn).
• Loại thiết bị: Có bếp hồng ngoại, bếp từ, lò vi sóng âm tủ, máy rửa bát… Mỗi loại thiết bị yêu cầu vị trí và kích thước riêng.
• Phong cách nội thất: Hiện đại, cổ điển, Bắc Âu, vintage… ảnh hưởng tới kiểu dáng tủ (tay cầm, mặt đá, màu sơn).

1.3. Xác Định Ngân Sách

• Chi phí vật liệu: Gỗ công nghiệp, gỗ tự nhiên, MDF, laminate, kính, đá…
• Chi phí gia công: Cắt CNC, sơn, mài, lắp đặt.
• Phụ kiện: Ray trượt, bản lề, tay cầm, ngăn kéo, phụ kiện nội thất.

Việc xác định ngân sách giúp bạn lựa chọn giải pháp thiết kế hợp lý, tránh thiết kế quá xa thực tế.

2. Lên Ý Tưởng Thiết Kế: Bản Phác Thảo Sơ Bộ

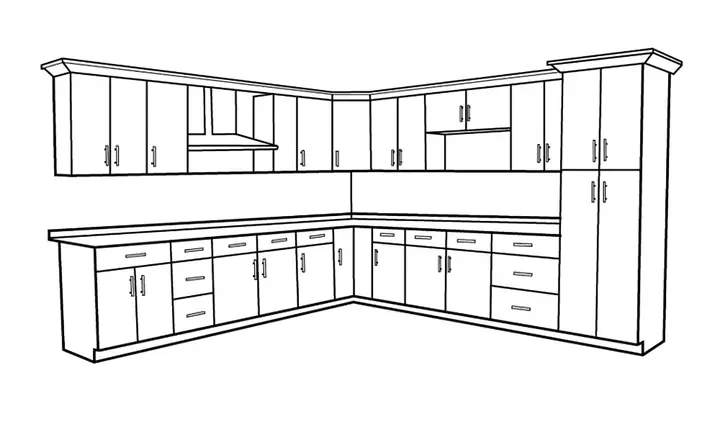

2.1. Chọn Kiểu Dáng Tủ

Kiểu dáng	Đặc điểm	Phù hợp với
Tủ L (L-shaped)	Hai dải tủ tạo hình chữ L, tối ưu không gian góc	Bếp góc, diện tích vừa phải
Tủ U (U-shaped)	Ba dải tủ tạo hình chữ U, lưu trữ tối đa	Bếp lớn, muốn luồng làm việc khép kín
Tủ G (Galley)	Hai dải tủ đối diện nhau, hẹp	Bếp hẹp, phong cách công nghiệp
Tủ Đảo (Island)	Tủ độc lập ở giữa, thường có bề mặt làm việc	Bếp mở, không gian rộng, thích hợp cho bữa tiệc
Tủ Linear	Một dải tủ dài, thường đặt dọc bức tường dài	Nhà phố, bếp hẹp, phong cách tối giản

2.2. Vẽ Sketch Trên Giấy

Có thể bạn quan tâm: Cách Vẽ Tọa Độ: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Dùng bút chì và thước kẻ, vẽ các đường thẳng đại diện cho tường và các thiết bị cố định.
• Đánh dấu vị trí cửa sổ, cửa ra vào, ống nước, gas.
• Vẽ các khối tủ sơ bộ (độ cao chuẩn: 85-90 cm, độ sâu tủ trên: 60 cm, tủ dưới: 60 cm, độ sâu tủ góc: 45 cm).
• Ghi chú các khu vực “điểm nóng”: bếp, bồn rửa, tủ lạnh.

2.3. Xác Định Vị Trí Cây Dầu (Work Triangle)

Work Triangle là ba điểm: bếp (stove), bồn rửa (sink), tủ lạnh (fridge). Độ dài ba cạnh của tam giác này nên từ 1,2m đến 2,7m để tối ưu luồng di chuyển. Khi vẽ tủ, hãy chắc chắn rằng ba điểm này không bị cản trở bởi tủ hoặc cột.

3. Vẽ Bản Thiết Kế Chi Tiết Bằng Phần Mềm CAD

3.1. Lựa Chọn Phần Mềm

Phần mềm	Ưu điểm	Nhược điểm
AutoCAD	Độ chính xác cao, chuẩn công nghiệp	Cần thời gian học
SketchUp	Dễ học, hỗ trợ 3D nhanh	Không mạnh về chi tiết kỹ thuật
Fusion 360	Tích hợp CAD/CAM, mô phỏng vật liệu	Yêu cầu cấu hình máy mạnh
LibreCAD	Miễn phí, nhẹ	Giao diện đơn giản, thiếu tính năng 3D
Sweet Home 3D	Thân thiện cho người mới, 3D nhanh	Không chi tiết kỹ thuật

Đối với người mới bắt đầu, SketchUp hoặc Sweet Home 3D là lựa chọn hợp lý. Nếu bạn là kiến trúc sư hoặc thợ mộc chuyên nghiệp, AutoCAD hoặc Fusion 360 sẽ cho độ chính xác cao hơn.

Có thể bạn quan tâm: Cách Vẽ Tấm Cám: Hướng Dẫn Từng Bước Để Tạo Nên Tác Phẩm Độc Đáo Và Đầy Sắc Màu

3.2. Thiết Lập Đơn Vị Và Tỷ Lệ

• Đặt đơn vị đo là mm hoặc cm tùy vào thói quen.
• Tỷ lệ vẽ thường là 1:20 (1cm trên bản = 20cm thực tế) cho bản vẽ tổng thể, 1:5 cho chi tiết tủ.

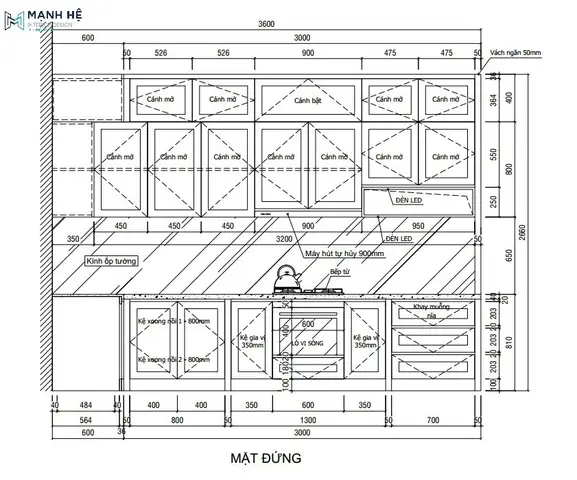

3.3. Vẽ Các Thành Phần Cơ Bản

1. Tường và nền: Dùng lệnh Line hoặc Rectangle tạo khung tường, nhập chiều dài, chiều cao đã đo.
2. Vị trí thiết bị cố định: Vẽ các hình chữ nhật đại diện cho bếp, bồn rửa, tủ lạnh, nhập kích thước thực tế.
3. Tủ trên và tủ dưới:
4. Dùng Rectangle để tạo khối tủ, nhập chiều rộng, chiều sâu, độ cao (tủ trên 90cm, tủ dưới 85cm).
5. Thêm Offset để tạo độ dày vỏ tủ (thông thường 18mm cho gỗ công nghiệp).
6. Ngăn kéo & Cửa:
7. Vẽ các hình chữ nhật nhỏ hơn cho ngăn kéo (độ cao 120mm, 150mm, 180mm tùy vào chiều cao tủ).
8. Đánh dấu vị trí bản lề và ray trượt.

3.4. Thêm Chi Tiết Vật Liệu

• Mặt đá (Stone Top): Vẽ một lớp dày 2-3cm ở trên bề mặt bếp, gắn màu xám hoặc trắng.
• Mặt laminate: Gán texture “laminate” hoặc màu sơn (ví dụ: trắng matte, gỗ tự nhiên).
• Ray trượt và bản lề: Dùng biểu tượng Block để chèn mẫu ray trượt, đặt cách nhau khoảng 50mm so với cạnh tủ.

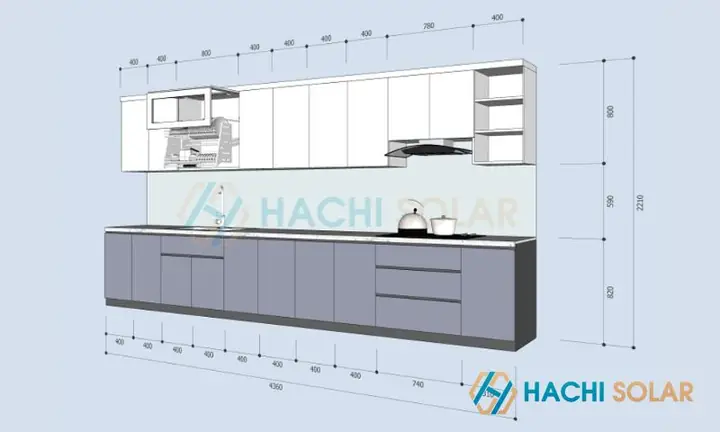

3.5. Tạo Bản Vẽ 3D (Nếu Có)

• Trong SketchUp, chuyển sang chế độ “3D” bằng cách kéo thả các khối đã vẽ lên không gian chiều sâu.
• Thêm vật liệu (Materials) để mô phỏng gỗ tự nhiên, kính, kim loại.
• Sử dụng công cụ Orbit để xoay, xem toàn cảnh, kiểm tra va chạm.

3.6. Kiểm Tra Độ Chính Xác

• Sử dụng lệnh Dimension để tự động hiển thị các kích thước quan trọng: chiều rộng tủ, độ sâu, khoảng cách giữa tủ và tường.
• Kiểm tra clearance: tối thiểu 60mm không gian giữa tay cầm tủ và tường để mở cửa dễ dàng.
• Đảm bảo độ dày tủ không vượt quá độ dày tường (đặc biệt với tủ treo tường).

4. Lập Bảng Vật Liệu Và Dự Trù Chi Phí

Có thể bạn quan tâm: Cách Vẽ Tảng Đá: Hướng Dẫn Từng Bước Để Tạo Nên Những Bức Tranh Đá Sắc Nét Và Tự Nhiên

4.1. Bảng Vật Liệu Chi Tiết

Mặt hàng	Đơn vị	Số lượng	Đơn giá (VNĐ)	Thành tiền
Gỗ MDF 18mm	m²	20	350,000	7,000,000
Laminate melamine	m²	20	250,000	5,000,000
Ray trượt (đơn)	bộ	8	150,000	1,200,000
Bản lề (đơn)	bộ	12	80,000	960,000
Tay cầm inox	chiếc	20	25,000	500,000
Đá granite (bàn bếp)	m²	2	2,200,000	4,400,000
Keo dán, vít, phụ kiện	–	–	–	800,000
Tổng cộng				20,860,000

Lưu ý: Giá trên chỉ mang tính tham khảo, thực tế tùy vào khu vực và nhà cung cấp.

4.2. Dự Trù Thời Gian Thi Công

Giai đoạn	Thời gian dự kiến	Ghi chú
Cắt và gia công gỗ	3-4 ngày	Sử dụng CNC để cắt chính xác
Sơn, phủ laminate	2 ngày	Đảm bảo thời gian khô 24h
Lắp đặt ray trượt, bản lề	1 ngày	Kiểm tra độ thẳng
Lắp đặt tủ trên & tủ dưới	2 ngày	Kiểm tra mức độ cân bằng
Hoàn thiện, kiểm tra	1 ngày	Kiểm tra mở đóng, độ kín

5. Kiểm Tra Và Hoàn Thiện Bản Vẽ

5.1. Rà Soát Lại Các Khoảng Cách

• Khoảng cách mở cửa tủ: Đảm bảo ít nhất 600mm không gian phía trước để mở hoàn toàn.
• Khoảng cách giữa tủ và bếp: Ít nhất 300mm để lắp bếp và vệ sinh dễ dàng.
• Khoảng cách tủ với cửa sổ: Đảm bảo không che ánh sáng tự nhiên, tối đa 150mm nếu cửa sổ lớn.

5.2. Kiểm Tra Tính Thực Tế

• Đánh giá khả năng chịu tải của tủ trên (đặc biệt nếu có mặt đá nặng).
• Xác định điểm cố định cho tủ treo tường: dùng vít 8mm, 10mm, gắn vào khung thép hoặc dầm.
• Kiểm tra độ bền của ray trượt: nếu tải trọng > 30kg/ngăn kéo, nên dùng ray trượt dày 35mm.

5.3. Chuẩn Bị Tài Liệu Gửi Nhà Thầu

• Bản vẽ 2D (DWG hoặc PDF) + bản vẽ 3D (SKP hoặc OBJ) để nhà thầu hình dung.
• Bảng vật liệu, dự trù chi phí, thời gian thi công.
• Ghi chú đặc biệt: vị trí ống gas, điện, yêu cầu an toàn (không để bếp quá gần tủ điện).

6. Một Số Mẹo Vàng Khi Thiết Kế Tủ Bếp Đẹp Và Tiện Dụng

1. Đặt ngăn kéo ở chiều cao 90-100cm: Đảm bảo người dùng không phải cúi quá thấp.
2. Sử dụng tay cầm “đầm” (push‑to‑open) cho tủ trên để tạo cảm giác sạch sẽ, không cần tay cầm.
3. Áp dụng “điểm nổi bật”: Một mặt tủ bằng gỗ tự nhiên, hoặc một ngăn kéo có màu sắc khác để tạo điểm nhấn.
4. Đèn LED chiếu sáng dưới tủ trên: Tăng độ sáng cho khu vực làm việc, tạo không gian hiện đại.
5. Tối ưu không gian góc: Dùng tủ góc “lazy Susan” hoặc “pull‑out tray” để tận dụng tối đa.
6. Chọn màu sắc đồng bộ: Nếu bếp có tông màu trắng, tủ nên chọn trắng hoặc gỗ sáng để tạo cảm giác rộng rãi.
7. Lắp ghế bar hoặc quầy ăn nếu có đảo bếp, giúp không gian linh hoạt cho bữa ăn nhanh.

7. Tổng Kết

Việc vẽ tủ bếp không chỉ là công việc của nhà thiết kế mà còn là quá trình hợp tác chặt chẽ giữa người dùng, nhà thầu và thợ mộc. Từ khâu đo đạc chính xác, lên ý tưởng, vẽ bản thiết kế chi tiết bằng phần mềm CAD, tới lập bảng vật liệu, dự trù chi phí và kiểm tra thực tế, mỗi bước đều đóng vai trò quan trọng để tạo nên một không gian bếp vừa đẹp mắt, vừa tiện nghi và bền bỉ.

Hy vọng qua bài viết này, bạn đã nắm được toàn bộ quy trình và những lưu ý then chốt để tự tin thiết kế tủ bếp chuẩn như chuyên gia. Hãy bắt đầu đo đạc, vẽ phác thảo và biến ý tưởng của mình thành hiện thực – một căn bếp vừa là nơi nấu ăn, vừa là không gian sống động của gia đình.

Chúc bạn thành công!
