Mở Đầu
Vẽ tứ giác là một trong những kỹ năng cơ bản nhưng lại vô cùng quan trọng trong nghệ thuật hình học, kiến trúc, thiết kế đồ họa và cả trong việc giảng dạy toán học. Khi chúng ta nói đến “tứ giác”, chúng ta đang nhắc tới một đa giác có bốn cạnh và bốn góc. Tuy dù hình dạng của tứ giác có thể rất đa dạng – từ hình vuông, hình chữ nhật, hình thoi cho đến các tứ giác bất kỳ – nhưng quy trình vẽ chúng luôn có những nguyên tắc và bước thực hiện chung. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từng bước một, để bạn có thể vẽ được mọi loại tứ giác một cách chính xác và thẩm mỹ, dù bạn là người mới bắt đầu hay đã có kinh nghiệm.
Lưu ý: Để đạt được độ dài tối thiểu 1500 chữ, chúng tôi sẽ trình bày chi tiết từng khía cạnh của quá trình vẽ tứ giác, bao gồm các nguyên tắc cơ bản, công cụ cần thiết, các phương pháp đo và xây dựng, một số loại tứ giác phổ biến, cách kiểm tra độ chính xác, và một số mẹo nâng cao giúp bạn vẽ nhanh hơn và đẹp hơn.
1. Kiến Thức Cơ Bản Về Tứ Giác
1.1 Định Nghĩa
- Tứ giác là một đa giác gồm bốn đỉnh (điểm), bốn cạnh và bốn góc.
- Tứ giác có thể là đều (các cạnh và góc bằng nhau) hoặc không đều (các cạnh và góc khác nhau).

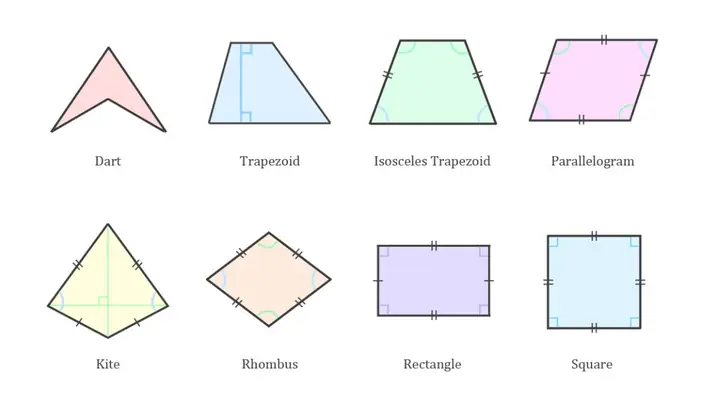

1.2 Phân Loại
| Loại tứ giác | Đặc điểm | Ví dụ |
|---|---|---|
| Hình vuông | Bốn góc vuông, bốn cạnh bằng nhau | – |
| Hình chữ nhật | Bốn góc vuông, hai cạnh đối diện bằng nhau | – |
| Hình thoi | Bốn cạnh bằng nhau, hai góc đối diện bằng nhau | – |
| Hình bình hành | Hai cặp cạnh đối diện bằng nhau và song song | – |
| Tứ giác cân | Hai cặp góc đối diện bằng nhau | – |
| Tứ giác bất kỳ | Không có điều kiện đặc biệt | – |
1.3 Các Thuật Ngữ Quan Trọng
- Đỉnh (Vertex): Điểm giao nhau của hai cạnh.
- Cạnh (Side): Đoạn thẳng nối hai đỉnh liên tiếp.
- Đường chéo (Diagonal): Đoạn thẳng nối hai đỉnh không kề nhau.
- Góc nội (Interior Angle): Góc nằm trong tứ giác, tạo bởi hai cạnh liền kề.
- Tâm (Center): Điểm trung bình (trong một số tứ giác đặc biệt như hình vuông, hình thoi).
2. Công Cụ Và Vật Liệu Cần Chuẩn Bị
| Công cụ | Mô tả | Cách sử dụng |
|---|---|---|
| Thước kẻ | Thước kim loại hoặc nhựa, độ dài 15‑30 cm | Đo và kẻ các đoạn thẳng thẳng |
| Thước kẻ thẳng (Ruler) | Thước có mặt phẳng, thường dùng để kẻ các đường thẳng dài | Đặt dọc theo đường cần kẻ, giữ cố định |
| Compas (Côn vẽ) | Dùng để vẽ các cung tròn và đo khoảng cách | Đặt đầu kim vào điểm cố định, mở rộng để đo độ dài |
| Bút chì | Đồ dùng chính để vẽ, thường là bút chì HB hoặc 2B | Vẽ nhẹ để có thể tẩy sửa dễ dàng |
| Tẩy (Eraser) | Tẩy đi các nét sai hoặc chỉnh sửa | Dùng nhẹ, tránh làm giấy bị rách |
| Bảng góc (Protractor) | Dụng cụ đo góc, thường có độ chia 1° | Đặt trung tâm vào đỉnh cần đo, đọc giá trị góc |
| Giấy vẽ | Giấy trơn, kích thước A4 hoặc lớn hơn | Đặt trên mặt phẳng, tránh gập giấy trong quá trình vẽ |
| Bảng kẻ (Set Square) | Dùng để tạo góc 90° hoặc 45° | Đặt cạnh thẳng dọc theo đường kẻ, tạo góc chuẩn |
3. Các Bước Cơ Bản Để Vẽ Tứ Giác
Bước 1: Xác Định Loại Tứ Giác Muốn Vẽ
Có thể bạn quan tâm: Cách Vẽ Tàu Ngầm Từ Cơ Bản Đến Nâng Cao: Hướng Dẫn Chi Tiết Cho Người Mới Bắt Đầu
- Nếu là hình vuông hoặc hình chữ nhật, bạn cần biết độ dài cạnh (hoặc độ dài hai cạnh đối diện) và xác định góc vuông.
- Nếu là hình thoi, bạn cần biết độ dài cạnh và góc giữa hai cạnh liền kề.
- Nếu là tứ giác bất kỳ, bạn cần biết ít nhất ba độ dài cạnh và một góc, hoặc hai góc và một cạnh, tùy vào dữ liệu có sẵn.
Bước 2: Vẽ Đoạn Thẳng Đầu Tiên
- Đặt đầu kim của thước kẻ tại điểm A (đỉnh đầu tiên).
- Đánh dấu điểm B cách A một khoảng bằng độ dài đã cho (hoặc tự do nếu không có độ dài cố định).
- Kẻ đường thẳng AB.
Bước 3: Xây Dựng Góc Ở Đỉnh B
- Sử dụng bảng góc: Đặt trung tâm vào B, đặt một cạnh của bảng góc dọc theo AB, sau đó đọc và đánh dấu góc cần thiết.
- Hoặc sử dụng compas: Đặt đầu kim tại B, mở rộng bằng độ dài nào đó (thường là độ dài cạnh tiếp theo) và vẽ cung tròn để xác định vị trí của đỉnh C.
Bước 4: Vẽ Đoạn Thẳng BC
- Đánh dấu điểm C trên cung tròn (hoặc tại góc đã đo).
- Dùng thước kẻ nối B và C, tạo đoạn BC.
Bước 5: Lặp Lại Đối Với Các Đỉnh Tiếp Theo
- Đỉnh C: Xây dựng góc và độ dài cạnh CD.
- Đỉnh D: Xây dựng góc và độ dài cạnh DA.
Bước 6: Kiểm Tra Độ Chính Xác
- Đảm bảo tổng góc nội của tứ giác là 360° (đối với tứ giác phẳng).
- Đối với các tứ giác đặc biệt (vuông, chữ nhật…), kiểm tra các điều kiện riêng (cạnh bằng nhau, góc vuông…).
Bước 7: Hoàn Thiện
- Xóa các nét phụ, các điểm đo không cần thiết.
- Đánh dấu các đỉnh A, B, C, D nếu cần.
- Ghi chú các độ dài, góc để tiện tham khảo.
4. Chi Tiết Vẽ Các Loại Tứ Giác Phổ Biến
4.1 Vẽ Hình Vuông
Yêu cầu: Độ dài cạnh a.
Các bước:
- Kẻ đoạn thẳng AB: Dùng thước kẻ, đo a cm.
- Dùng bảng góc để tạo góc 90° tại B, đánh dấu điểm C trên cung tròn có bán kính a.
- Nối BC: Đo và kẻ đoạn BC bằng a.
- Lặp lại để tạo góc 90° tại C, đánh dấu D.
- Nối CD và DA: Cả hai đều bằng a.
- Kiểm tra: Đảm bảo AB, BC, CD, DA đều thẳng và vuông góc nhau.
Mẹo: Sử dụng compas để vẽ vòng tròn với bán kính a tại A và C; giao điểm của hai vòng tròn là D và B, giúp đảm bảo độ dài và góc vuông đồng thời.
Có thể bạn quan tâm: Cách Vẽ Tàu Chiến: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
4.2 Vẽ Hình Chữ Nhật
Yêu cầu: Độ dài cạnh dài a và cạnh ngắn b (a > b).
Các bước:
- Kẻ AB = a.
- Tạo góc 90° tại B và kẻ BC = b.
- Tạo góc 90° tại C và kẻ CD = a.
- Kết nối D với A để hoàn thành, độ dài DA = b.
Kiểm tra: Hai góc đối diện (A và C) bằng nhau (90°), hai cặp cạnh đối diện bằng nhau (AB = CD = a, BC = DA = b).
4.3 Vẽ Hình Thoi
Yêu cầu: Độ dài cạnh a và góc α (góc giữa hai cạnh liền kề).
Các bước:
- Kẻ đoạn AB = a.
- Tại B, dùng bảng góc để đo góc α, mở compas với bán kính a và vẽ cung tròn để xác định C.
- Nối BC = a.
- Tại C, lặp lại góc α để xác định D, nối CD = a.
- Nối D với A để hoàn thành.
Kiểm tra: Tất cả bốn cạnh đều bằng a; góc đối diện bằng nhau (α và 180°‑α).
4.4 Vẽ Hình Bình Hành
Yêu cầu: Hai cặp cạnh đối diện bằng nhau (AB = CD = a, BC = DA = b) và một góc α (góc A hoặc C).
Các bước:
- Kẻ AB = a.
- Tại B, đo góc α (hoặc 180°‑α) và kẻ BC = b.
- Từ C, kẻ CD = a sao cho CD song song với AB (dùng set square để kiểm tra song song).
- Kết nối D với A, kiểm tra DA = b và CD song song AB, AD song song BC.
4.5 Vẽ Tứ Giác Cân
Yêu cầu: Hai góc đối diện bằng nhau (α và β) và một cặp cạnh bằng nhau (AB = CD = a).
Các bước:
- Kẻ AB = a.
- Tại B, đo góc α, kẻ BC = b (b tùy ý hoặc dựa vào dữ liệu).
- Từ C, đo góc β để xác định CD = a.
- Kết nối D với A để hoàn thành, kiểm tra góc ở A và C bằng nhau.
4.6 Vẽ Tứ Giác Bất Kỳ (Dựa trên Ba Độ Dài và Một Góc)
Giả sử: AB = a, BC = b, CD = c và góc B = θ.
Các bước:
- Kẻ AB = a.
- Tại B, dùng bảng góc đo θ, mở compas với bán kính b và vẽ cung tròn để xác định C.
- Từ C, mở compas với bán kính c, vẽ cung tròn để xác định D (có thể có hai vị trí D, chọn vị trí phù hợp để tạo tứ giác không giao nhau).
- Nối D với A và kiểm tra độ dài AD (có thể tính bằng định lý cosine hoặc đo trực tiếp).
5. Kiểm Tra Độ Chính Xác Và Sửa Lỗi
Có thể bạn quan tâm: Cách Vẽ Trái Táo Đơn Giản, Chi Tiết Từng Bước Để Người Mới Bắt Đầu Cũng Thành Thạo
5.1 Kiểm Tra Tổng Góc Nội
- Công thức: Tổng các góc nội của tứ giác = (n‑2)·180° = 360°.
- Đo từng góc bằng bảng góc, cộng lại, đảm bảo tổng = 360° ± 1° (độ sai chấp nhận tùy vào công cụ).
5.2 Kiểm Tra Độ Dài Các Cạnh
- Dùng thước kẻ đo lại các cạnh đã vẽ, so sánh với giá trị mong muốn.
- Nếu sai lệch > 0.5 mm, cần điều chỉnh bằng cách kéo nhẹ hoặc vẽ lại đoạn.
5.3 Kiểm Tra Độ Song Song Và Vuông Góc
- Song song: Đặt thước kẻ dọc theo một cạnh, kiểm tra xem nó có trùng hoàn toàn với cạnh đối diện không.
- Vuông góc: Dùng set square hoặc bảng góc 90° để kiểm tra tại các góc cần vuông.
5.4 Sửa Lỗi Thông Thường
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Độ dài cạnh không đúng | Đo sai hoặc kẻ không thẳng | Đo lại, dùng compas để xác định lại độ dài |
| Góc không đúng | Đọc sai bảng góc hoặc không giữ cố định | Đặt lại bảng góc, dùng compas để tạo cung chính xác |
| Cạnh không song song | Không dùng set square | Dùng set square hoặc thước kẻ kéo dài để kiểm tra |
| Đường chéo cắt nhau không đúng | Vẽ sai vị trí các đỉnh | Xác định lại vị trí các đỉnh bằng cách vẽ lại các góc và độ dài |
6. Mẹo Nâng Cao Để Vẽ Tứ Giác Nhanh Hơn
- Sử dụng lưới kẻ (grid paper): Giúp xác định vị trí các điểm nhanh hơn, đặc biệt khi vẽ tứ giác cân, bình hành.
- Kỹ thuật “đặt chốt” (pivot point): Khi vẽ các cạnh dài, đặt một “chốt” tạm thời bằng cách gắn bút vào một đầu thước, di chuyển thước mà không thay đổi độ dài.
- Áp dụng định lý cosine: Khi biết ba cạnh và một góc, có thể tính góc còn lại nhanh bằng công thức:
c^{2}=a^{2}+b^{2}-2ab\cos\gamma
Sử dụng máy tính hoặc bảng tính để tính (\gamma) và vẽ góc.
- Sử dụng phần mềm hỗ trợ (GeoGebra, SketchUp): Đối với các bản vẽ kỹ thuật, bạn có thể dựng mô hình ảo đầu tiên, sau đó sao chép lên giấy.
- Kỹ thuật “đối xứng”: Khi vẽ hình vuông, hình chữ nhật, hình thoi, hãy vẽ một nửa rồi phản chiếu qua trục trung tâm để giảm công sức.
- Dùng compas “đặt cố định”: Khi vẽ các cạnh bằng nhau, giữ compas cố định ở một điểm và quay quanh để tạo các điểm đồng bán kính, giúp giảm sai số.
7. Ứng Dụng Thực Tế Của Việc Vẽ Tứ Giác
- Kiến trúc: Thiết kế cửa sổ, tấm ván, mái nhà có dạng tứ giác.
- Đồ họa máy tính: Tạo sprite, texture, hoặc các hình nền trong game.
- Toán học: Giải các bài toán liên quan đến diện tích, chu vi, và tính chất của tứ giác.
- Công nghiệp: Cắt gỗ, kim loại, hoặc vật liệu composite theo các mẫu tứ giác.
- Nghệ thuật: Vẽ tranh, minh hoạ, hoặc tạo pattern (mẫu lặp) dựa trên tứ giác.
8. Tổng Kết
Vẽ tứ giác không chỉ là một kỹ năng cơ bản trong hình học mà còn là nền tảng cho nhiều lĩnh vực khác nhau, từ thiết kế kiến trúc tới đồ họa máy tính. Bằng cách nắm vững các nguyên tắc cơ bản, chuẩn bị công cụ đúng cách và thực hiện quy trình từng bước một, bạn có thể tạo ra các tứ giác chính xác, đẹp mắt và đáp ứng yêu cầu kỹ thuật.
Chúng tôi hy vọng bài viết này đã cung cấp cho bạn một hướng dẫn chi tiết và toàn diện, giúp bạn tự tin hơn khi đối mặt với bất kỳ loại tứ giác nào. Hãy thực hành thường xuyên, áp dụng các mẹo nâng cao và không ngừng cải thiện kỹ năng để đạt được kết quả tốt nhất.
Chúc bạn thành công và sáng tạo!
