Cách Vẽ Vòng Xoắn Ốc: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Có thể bạn quan tâm: Cách Vẽ Vòng Dw Fake: Hướng Dẫn Chi Tiết Từng Bước Để Tạo Ra Kiểu Dáng Độc Đáo

1. Giới thiệu tổng quan về vòng xoắn ốc

Vòng xoắn ốc (spiral) là một trong những hình học cơ bản nhưng lại mang lại cảm giác vô hạn, kỳ bí và rất phong phú trong nghệ thuật, thiết kế và khoa học. Từ những họa tiết trang trí trên kiến trúc cổ điển, các mẫu logo hiện đại, đến các mô hình thiên văn học, vòng xoắn ốc luôn xuất hiện như một yếu tố quan trọng. Việc biết cách vẽ vòng xoắn ốc không chỉ giúp bạn tạo ra các tác phẩm nghệ thuật đẹp mắt mà còn mở rộng khả năng tư duy không gian và áp dụng trong nhiều lĩnh vực khác nhau.

Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từng bước một, từ những kiến thức cơ bản nhất cho người mới bắt đầu, tới các kỹ thuật nâng cao cho những người đã có kinh nghiệm. Chúng ta sẽ khám phá các loại vòng xoắn ốc, công cụ cần thiết, các phương pháp vẽ tay, vẽ bằng phần mềm, cũng như cách tối ưu hoá và sáng tạo các mẫu vòng xoắn ốc độc đáo.

2. Các loại vòng xoắn ốc phổ biến

2.1. Vòng xoắn ốc Archimedes

• Định nghĩa: Khoảng cách giữa các vòng quay của vòng xoắn ốc Archimedes luôn bằng nhau.
• Công thức: ( r = a + b\theta ) (trong hệ tọa độ cực, trong đó ( r ) là bán kính, ( \theta ) là góc, ( a, b ) là hằng số).
• Ứng dụng: Thường dùng trong kiến trúc, họa tiết trang sức, và các mô hình vật lý mô tả chuyển động quay đều.

2.2. Vòng xoắn ốc Logarit

• Định nghĩa: Khoảng cách giữa các vòng quay tăng dần theo tỉ lệ lũy thừa.
• Công thức: ( r = ae^{b\theta} ) (với ( a, b ) là hằng số, ( e ) là cơ số tự nhiên).
• Đặc điểm: Tạo cảm giác “mở rộng” vô hạn, thường xuất hiện trong tự nhiên như vỏ ốc, bông hoa, bão.
• Ứng dụng: Thiết kế logo, mô hình sinh học, nghệ thuật trừu tượng.

2.3. Vòng xoắn ốc Fermat

• Định nghĩa: Khoảng cách giữa các vòng quay tỉ lệ với căn bậc hai của góc.
• Công thức: ( r = a\sqrt{\theta} ).
• Đặc điểm: Tạo ra hình dạng “điểm dừng” ở trung tâm, thường dùng trong các biểu đồ dữ liệu và thiết kế đồ họa.

2.4. Vòng xoắn ốc Hyperbolic

• Định nghĩa: Khoảng cách giữa các vòng quay giảm dần khi góc tăng.
• Công thức: ( r = \frac{a}{\theta} ).
• Ứng dụng: Mô phỏng các hiện tượng vật lý như trường hấp dẫn, các mô hình kinh tế.

3. Công cụ và vật liệu cần chuẩn bị

Có thể bạn quan tâm: Cách Vẽ Vòng Tròn Trong Photoshop: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

3.1. Dụng cụ vẽ tay

Dụng cụ	Mô tả	Lý do sử dụng
Bút chì HB	Độ cứng trung bình, dễ xóa	Vẽ phác thảo ban đầu
Bút chì 2B	Độ mềm, tạo đường đậm	Đánh dấu các vòng xoắn chính
Thước kẻ	Độ dài 30 cm hoặc hơn	Đo khoảng cách, vẽ trục
Compas (cái vẽ tròn)	Đường kính thay đổi	Vẽ vòng tròn đồng tâm, hỗ trợ tạo vòng xoắn
Goniometer (thước đo góc)	Đo góc chính xác	Xác định các góc (\theta) trong công thức
Giấy vẽ	Loại dày, không thấm	Đảm bảo nét vẽ không bị lem

3.2. Phần mềm hỗ trợ

Phần mềm	Tính năng nổi bật	Đánh giá
Adobe Illustrator	Vẽ vector, công cụ Spiral (vòng xoắn)	Rất mạnh, trả phí
CorelDRAW	Tùy chỉnh tham số vòng xoắn	Tương tự Illustrator
Inkscape (miễn phí)	Công cụ “Spiral” với tùy chỉnh	Dễ dùng, mở nguồn
GeoGebra	Mô phỏng toán học, công thức chính xác	Hữu ích cho học sinh, giáo viên
MATLAB / Python (matplotlib)	Vẽ đồ thị thuật toán, tùy chỉnh cao	Dành cho lập trình viên

Lưu ý: Khi sử dụng phần mềm, việc hiểu rõ các tham số (bán kính bắt đầu, khoảng cách vòng, góc quay) là rất quan trọng để tạo ra vòng xoắn ốc đúng yêu cầu.

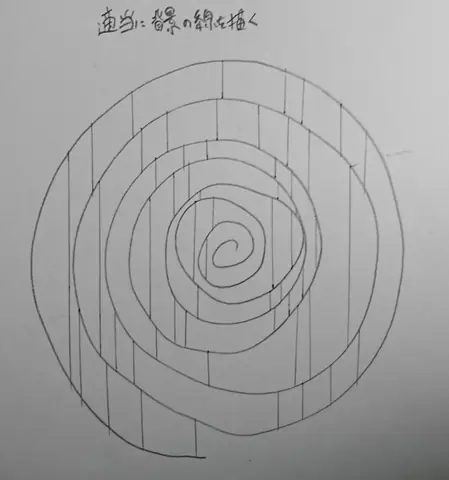

4. Hướng dẫn vẽ vòng xoắn ốc bằng tay

4.1. Bước 1: Xác định trung tâm và trục

1. Đánh dấu trung tâm: Dùng bút chì nhẹ để đánh dấu một điểm trên giấy, đây sẽ là trung tâm của vòng xoắn.
2. Vẽ trục X và Y: Dùng thước kẻ kéo hai đường thẳng qua trung tâm, tạo hệ tọa độ. Điều này giúp bạn đo góc và bán kính một cách chính xác.

4.2. Bước 2: Lựa chọn loại vòng xoắn

• Nếu bạn muốn vòng xoắn Archimedes, quyết định khoảng cách (b) (đơn vị mm/độ) giữa các vòng.
• Đối với vòng xoắn Logarit, chọn hằng số (b) để xác định tốc độ mở rộng.
• Ghi lại các giá trị này trên giấy để tham khảo trong quá trình vẽ.

4.3. Bước 3: Vẽ các vòng tròn đồng tâm

1. Đặt đầu kim của compas tại trung tâm.
2. Mở kim sao cho bán kính bằng bước đầu (ví dụ: 5 mm).
3. Vẽ một vòng tròn.
4. Tăng bán kính theo công thức đã chọn (ví dụ: +5 mm cho mỗi vòng nếu là Archimedes) và vẽ các vòng tròn tiếp theo cho đến khi đạt được độ dài mong muốn.

4.4. Bước 4: Kết nối các vòng tròn thành đường xoắn

Có thể bạn quan tâm: Cách Vẽ Vòng Tròn Ellips: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Xác định góc quay: Dùng goniometer đo một góc cố định (ví dụ 30°) từ trục X.
2. Đánh dấu điểm giao: Trên vòng tròn đầu tiên, đánh dấu điểm giao với góc đã đo.
3. Di chuyển sang vòng tiếp theo: Đánh dấu điểm trên vòng tròn thứ hai tại cùng góc, tiếp tục cho các vòng tiếp theo.
4. Nối các điểm: Dùng bút chì 2B hoặc bút mực nhẹ, vẽ một đường mượt qua các điểm đánh dấu theo thứ tự tăng dần. Đây chính là đường xoắn ốc.

4.5. Bước 5: Hoàn thiện và tinh chỉnh

• Xóa các đường tròn phụ nếu không cần thiết.
• Điều chỉnh độ cong: Nếu đường xoắn không mượt, dùng tẩy hoặc bút mực để chỉnh lại.
• Tô màu: Bạn có thể tô màu các vòng xoắn bằng bút màu, bút gel, hoặc dùng kỹ thuật shading để tăng chiều sâu.

5. Vẽ vòng xoắn ốc bằng phần mềm

5.1. Sử dụng Adobe Illustrator (hoặc CorelDRAW)

1. Mở tài liệu mới: Đặt kích thước trang tùy ý (ví dụ A4).
2. Chọn công cụ Spiral: Trên thanh công cụ, chọn “Spiral Tool” (Shift + `).
3. Cài đặt tham số:
4. Number of Turns: Số vòng quay (ví dụ 5 vòng).
5. Decay: Tỷ lệ giảm kích thước mỗi vòng (đặt 0% cho Archimedes, >0% cho Logarit).
6. Spacing: Khoảng cách giữa các vòng (đơn vị pixel hoặc mm).
7. Kéo để tạo vòng xoắn: Nhấn và kéo trên canvas, giữ phím Shift để giữ góc 45° nếu cần.
8. Chỉnh sửa: Dùng Direct Selection Tool (A) để di chuyển các anchor point, tinh chỉnh độ cong.

5.2. Sử dụng Inkscape (miễn phí)

1. Mở Inkscape, tạo file mới.
2. Chọn “Spiral” trong phần “Create circles, ellipses, and arcs”.
3. Thiết lập các tham số trong thanh công cụ:
4. Turns (số vòng)
5. Expansion (khoảng cách)
6. Divergence (độ giảm)
7. Kéo chuột để tạo vòng xoắn. Bạn có thể dùng “Node tool” để chỉnh sửa các nút.

5.3. Vẽ bằng Python (matplotlib)

import numpy as np
import matplotlib.pyplot as plt # Tham số
a = 0.5 # Bắt đầu bán kính
b = 0.2 # Hằng số mở rộng (logarithmic)
theta = np.linspace(0, 6np.pi, 1000) # Góc từ 0 tới 3 vòng # Công thức vòng xoắn logarit
r = a np.exp(b theta) # Chuyển đổi sang hệ tọa độ Descartes
x = r np.cos(theta)
y = r np.sin(theta) plt.figure(figsize=(6,6))
plt.plot(x, y, linewidth=2, color='royalblue')
plt.title('Vòng xoắn ốc Logarit')
plt.axis('equal')
plt.grid(True)
plt.show()

Giải thích: Đoạn code trên tạo một vòng xoắn logarit với 3 vòng quay, sử dụng thư viện matplotlib. Bạn có thể thay đổi a, b và theta để tạo các loại vòng xoắn khác.

6. Ứng dụng thực tiễn của vòng xoắn ốc

6

Có thể bạn quan tâm: Cách Vẽ Vòng Tay Anime Đẹp, Đầy Sáng Tạo Và Độc Đáo

1. Thiết kế logo: Nhiều thương hiệu sử dụng vòng xoắn để biểu thị sự phát triển, tiến bộ (ví dụ: logo của NASA, các công ty công nghệ).

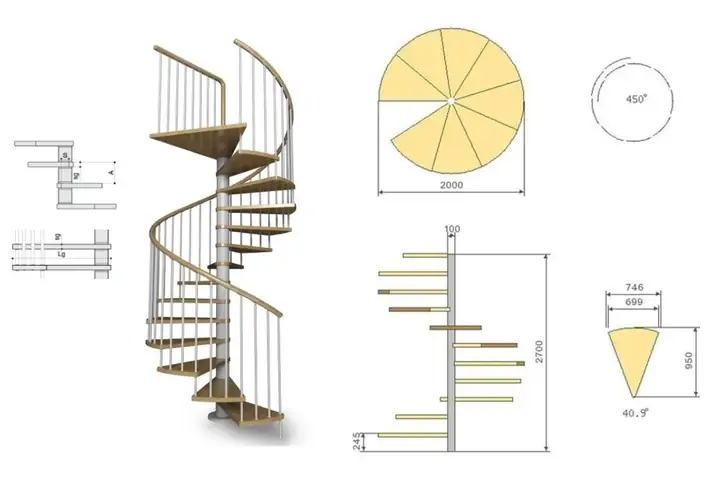

2. Kiến trúc: Các họa tiết trên cột, cửa sổ, mái vòm thường áp dụng vòng xoắn để tạo cảm giác uyển chuyển.
3. Nghệ thuật: Trong tranh vẽ, graffiti, và minh hoạ sách, vòng xoắn giúp tạo chiều sâu và chuyển động.
4. Khoa học: Mô hình DNA, cấu trúc vỏ ốc, các quỹ đạo thiên thể đều là các dạng vòng xoắn.
5. Thị giác và cảm xúc: Nghiên cứu cho thấy vòng xoắn có thể tạo cảm giác “vòng quay” trong tâm trí, hỗ trợ trong thiền định và giảm stress.

7. Mẹo và kỹ thuật nâng cao

7.1. Tạo hiệu ứng 3D

• Vẽ đa lớp: Vẽ nhiều vòng xoắn với độ mờ và màu sắc khác nhau, tạo cảm giác sâu.
• Sử dụng shading: Áp dụng gradient từ trung tâm ra ngoài để mô phỏng ánh sáng.

7.2. Kết hợp với các hình học khác

• Vòng xoắn + hình tam giác: Tạo mẫu tessellation (lát nền) độc đáo.
• Vòng xoắn + hình elip: Đưa vòng xoắn vào khung elip để tạo cảm giác “đóng khung”.

7.3. Thực hành tự động hoá

• Script trong Illustrator: Viết JavaScript để tạo hàng loạt vòng xoắn với các tham số ngẫu nhiên.
• Macro trong Excel: Tạo biểu đồ vòng xoắn để minh hoạ dữ liệu thời gian.

8. Lỗi thường gặp và cách khắc phục

Lỗi	Nguyên nhân	Cách khắc phục
Đường xoắn không đều	Khoảng cách vòng không đồng đều khi vẽ tay	Kiểm tra lại bước 3, dùng compas chính xác
Vòng xoắn bị lệch	Không đặt trung tâm đúng	Dùng thước kẻ và goniometer để xác định chính xác
Màu sắc không hài hòa	Chọn màu quá chói hoặc không tương phản	Sử dụng bảng màu Complementary hoặc Analogous
Phần mềm không phản hồi	Tham số quá lớn, gây quá tải	Giảm số vòng, giảm độ phân giải (pixel)

9. Tổng kết

Việc nắm vững cách vẽ vòng xoắn ốc không chỉ là một kỹ năng nghệ thuật mà còn mở ra nhiều cơ hội sáng tạo trong thiết kế, khoa học và giáo dục. Từ việc vẽ tay đơn giản với compas và goniometer, tới việc sử dụng các công cụ phần mềm mạnh mẽ như Adobe Illustrator, Inkscape hay lập trình Python, mỗi phương pháp đều có ưu điểm riêng và phù hợp với nhu cầu khác nhau.

Hãy bắt đầu thực hành ngay hôm nay: chọn một loại vòng xoắn mà bạn thích, chuẩn bị công cụ, và theo dõi từng bước hướng dẫn. Khi đã thành thạo, bạn có thể tự do sáng tạo, kết hợp vòng xoắn với các yếu tố hình học khác, hoặc thậm chí phát triển các script tự động để tạo ra hàng ngàn mẫu vòng xoắn ốc độc đáo chỉ trong vài giây.

Chúc bạn thành công và luôn tìm thấy niềm vui trong mỗi vòng xoắn mà mình tạo ra!
