Cách Xem Bản Vẽ Cad: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

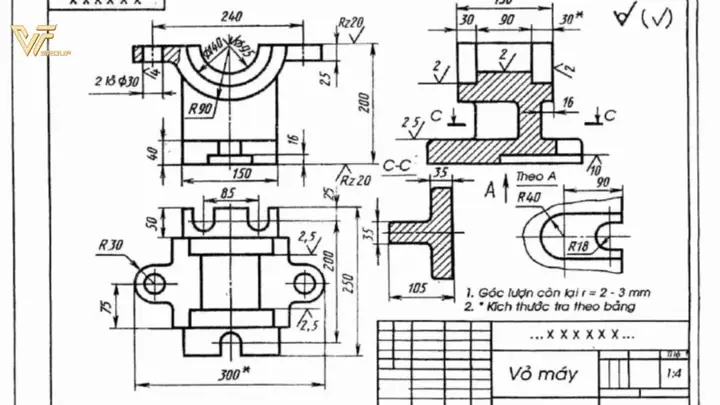

1. Giới thiệu chung về bản vẽ CAD

1.1. CAD là gì?

CAD (Computer-Aided Design) – thiết kế hỗ trợ máy tính – là phần mềm dùng để tạo, chỉnh sửa và quản lý các bản vẽ kỹ thuật số. Từ ngành kiến trúc, cơ khí, điện tử cho tới công nghiệp ô tô, CAD đã trở thành công cụ không thể thiếu, giúp giảm thiểu sai sót, tăng tốc độ thiết kế và nâng cao độ chính xác.

1.2. Các loại phần mềm CAD phổ biến

• AutoCAD: Được Autodesk phát triển, là chuẩn mực trong ngành kiến trúc và kỹ thuật.
• SolidWorks: Thích hợp cho thiết kế cơ khí 3D, mạnh về mô phỏng và phân tích.
• Inventor: Cũng của Autodesk, tập trung vào mô hình 3D và lắp ráp.
• Revit: Dành riêng cho BIM (Building Information Modeling) trong kiến trúc.
• SketchUp: Dễ học, thích hợp cho mô hình nhanh và trực quan.

Mỗi phần mềm có giao diện, lệnh và định dạng file riêng, nhưng cách “xem bản vẽ CAD” thường tuân theo một số nguyên tắc chung, được trình bày chi tiết dưới đây.

2. Chuẩn bị môi trường để xem bản vẽ CAD

2.1. Cài đặt phần mềm CAD

Để xem bản vẽ CAD một cách tối ưu, việc cài đặt phần mềm gốc (ví dụ AutoCAD) là lựa chọn tốt nhất vì:
– Hỗ trợ đầy đủ các tính năng mở, zoom, pan, layer, annotation.
– Đảm bảo độ tương thích với các định dạng file (.dwg, .dxf, .dwf).

Nếu không muốn mua bản quyền, bạn có thể:
– Sử dụng phiên bản trial: Autodesk thường cung cấp bản dùng thử 30 ngày.
– Dùng phần mềm miễn phí: Autodesk Viewer (trực tuyến), FreeCAD (mở nguồn), DraftSight (phiên bản miễn phí giới hạn), hoặc các ứng dụng di động như AutoCAD mobile.

Có thể bạn quan tâm: Cách Xem Bản Vẽ 3d: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

2.2. Kiểm tra cấu hình máy tính

Bản vẽ CAD, đặc biệt là mô hình 3D phức tạp, yêu cầu:
– CPU: Tối thiểu i5, tốt nhất i7 hoặc AMD Ryzen 5/7.
– RAM: 8 GB trở lên; 16 GB cho mô hình lớn.
– GPU: Card đồ họa hỗ trợ OpenGL, NVIDIA GTX 1050 trở lên.
– Đĩa cứng: SSD để tải file nhanh hơn.

2.3. Cài đặt plugin và font đặc biệt

Một số bản vẽ CAD sử dụng font chữ hoặc block tùy chỉnh. Khi mở file, nếu thiếu font, phần mềm sẽ hiển thị thông báo “Missing fonts”. Bạn cần:
– Cài đặt font từ nhà cung cấp hoặc từ thư mục Fonts trên máy tính.
– Hoặc dùng lệnh STYLE trong AutoCAD để thay thế bằng font chuẩn (Arial, Times New Roman).

3. Các phương pháp mở và xem bản vẽ CAD

3.1. Mở file trực tiếp trong phần mềm CAD

1. Mở AutoCAD → File → Open → Chọn file .dwg/.dxf.
2. Sử dụng lệnh “OPEN” trong command line: gõ OPEN, nhấn Enter, duyệt tới file.
3. Khi file mở, “Model space” hiển thị toàn bộ bản vẽ; “Layout tabs” (Paper Space) cho phép xem các bản in.

3.2. Xem bản vẽ bằng Autodesk Viewer (trực tuyến)

• Truy cập https://viewer.autodesk.com.
• Đăng nhập tài khoản Autodesk (miễn phí).
• Kéo thả file .dwg vào cửa sổ trình duyệt.
• Sử dụng công cụ zoom, pan, rotate (đối với 3D) và toggle layer từ thanh bên.
• Lưu ý: Autodesk Viewer chỉ hỗ trợ đọc, không cho chỉnh sửa.

3.3. Dùng phần mềm miễn phí FreeCAD

• Tải và cài đặt FreeCAD (https://www.freecadweb.org).
• Mở FreeCAD → File → Open → Chọn file DWG (cần cài thêm plugin “DWG/DXF Importer”).
• FreeCAD hiển thị bản vẽ dưới dạng “Sketcher” hoặc “Draft” tùy vào loại file.
• Công cụ Navigation Cube giúp xoay mô hình 3D.

3.4. Xem bản vẽ trên thiết bị di động

Có thể bạn quan tâm: Cách Vừa Vẽ Vừa Xóa: Kỹ Thuật, Công Cụ Và Ứng Dụng Thực Tiễn

• AutoCAD mobile app (iOS/Android): Đăng nhập, tải file từ cloud (OneDrive, Google Drive) và xem.
• DWG FastView: Hỗ trợ xem, đo kích thước, tạo markup nhanh.
• A360 Viewer: Tích hợp trong Autodesk A360, cho phép chia sẻ và xem file qua web.

4. Các công cụ và kỹ thuật xem bản vẽ hiệu quả

4.1. Zoom và Pan

• Zoom Extents (Z + Enter): Hiển thị toàn bộ nội dung của không gian làm việc.
• Zoom Window (ZW): Kéo chuột để tạo khung vùng muốn phóng to.
• Pan (P + Enter) hoặc giữ Spacebar + kéo chuột.

4.2. Sử dụng Layer (Lớp)

• Mở Layer Manager (LA command) để bật/tắt các lớp.
• Đặt màu, kiểu đường, độ dày cho từng layer để phân biệt các thành phần (kiến trúc, điện, ống nước…).
• Khi xem bản vẽ, tắt các layer không cần thiết để giảm “độ ồn” và tăng tốc độ hiển thị.

4.3. Xem các Annotation và Dimension

• DIMSTYLE: Kiểm tra kiểu kích thước đang dùng.
• TEXT: Đảm bảo font hiển thị đúng, nếu không, dùng STYLE để thay đổi.
• Khi cần đo lại, dùng lệnh MEASUREGEOM hoặc DIST để đo khoảng cách, góc.

4.4. 3D Navigation (đối với mô hình 3D)

• Orbit (3DO command) hoặc giữ Shift + mouse middle button để xoay mô hình.
• ViewCube ở góc trên bên phải cho phép chuyển nhanh giữa các góc nhìn chuẩn (Top, Front, Isometric…).
• Section Plane: Tạo mặt cắt để xem bên trong mô hình.

4.5. Thao tác nhanh bằng phím tắt

Phím	Chức năng
Z + Enter	Zoom Extents
Z + A	Zoom All (cả Model và Layout)
P + Enter	Pan
R + Enter	Rotate (2D)
CTRL + 1	Mở Properties palette
CTRL + 2	Mở DesignCenter
L + Enter	Line
C + Enter	Circle
X + Enter	Explode (giải nén block)

Sử dụng phím tắt giúp giảm thời gian thao tác và tập trung vào việc “xem” nội dung bản vẽ.

5. Đọc và hiểu các thành phần cơ bản của bản vẽ CAD

5.1. Title Block (Khối tiêu đề)

Có thể bạn quan tâm: Cách Vẽ Ở Việt Nam: Hành Trình Khám Phá Nghệ Thuật Truyền Thống Và Hiện Đại

• Thông tin dự án: tên dự án, người vẽ, ngày vẽ, tỉ lệ bản vẽ.
• Thường nằm ở góc phải hoặc dưới cùng của Layout.
• Kiểm tra tỉ lệ (Scale) để tính toán kích thước thực tế.

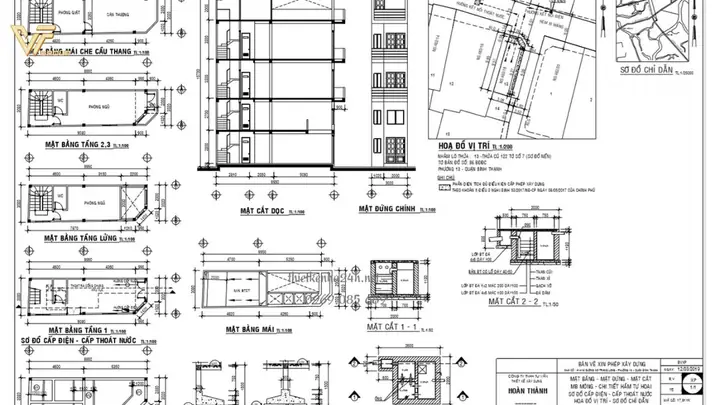

5.2. Viewport (Cửa sổ hiển thị)

• Trong Layout, mỗi viewport chứa một góc nhìn của Model.
• Bấm đúp vào viewport để kích hoạt “model space” và thay đổi zoom/pan.

5.3. Các ký hiệu chuẩn

• Hatch: Đánh dấu vật liệu (bê tông, gạch, gỗ…).
• Blocks: Các đối tượng tái sử dụng (cửa, cửa sổ, ống, nút điện…).
• Symbols: Ký hiệu điện, ống nước, HVAC… phải tuân theo tiêu chuẩn quốc gia hoặc công ty.

5.4. Bảng danh sách (Bill of Materials – BOM)

• Đối với mô hình 3D, thường có bảng liệt kê các thành phần, số lượng, vật liệu.
• Xem bằng cách mở Data Manager hoặc Table trong AutoCAD.

6. Cách đo và xác nhận kích thước trong bản vẽ CAD

6.1. Sử dụng lệnh DIST

• Gõ DIST, nhấn Enter, chọn hai điểm trên bản vẽ.
• Kết quả hiển thị khoảng cách, góc và tọa độ.

6.2. Sử dụng lệnh DIMLINEAR

• Gõ DIMLINEAR, chọn hai điểm, rồi đặt vị trí dimension.
• Kiểm tra độ chính xác của các kích thước đã có sẵn.

6.3. Kiểm tra tỉ lệ

• Nếu bản vẽ được vẽ ở tỉ lệ 1:100, mỗi 1 đơn vị trên bản vẽ = 100 đơn vị thực tế.
• Sử dụng lệnh SCALE để thay đổi tỉ lệ hiển thị (không thay đổi bản vẽ gốc).

6.4. Đo góc và bán kính

Có thể bạn quan tâm: Cách Vẽ Ở Trên Word: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Lệnh ANGLE đo góc giữa hai đoạn.
• Lệnh DIMANGULAR hoặc DIMRADIUS để tạo annotation góc, bán kính.

7. Xử lý các vấn đề thường gặp khi xem bản vẽ CAD

7.1. File không mở được hoặc hiển thị lỗi

• Lỗi phiên bản: File .dwg được tạo bằng AutoCAD 2026, mở bằng AutoCAD 2026 có thể báo “unsupported version”. Giải pháp: dùng DWG TrueView để chuyển sang phiên bản cũ hơn.
• File hỏng: Sử dụng lệnh RECOVER (gõ RECOVER) để sửa chữa.
• Thiếu font: Nhận thông báo Missing fonts → cài đặt font hoặc dùng OVERKILL để loại bỏ các đối tượng không cần.

7.2. Hiển thị chậm, lag

• Tắt các layer không cần thiết.
• Sử dụng PURGE để xóa các block, layer, linetype không dùng (PURGE → All → Purge).
• Đóng các cửa sổ Viewport không sử dụng trong Layout.

7.3. Đối tượng không hiển thị đúng màu hoặc lineweight

• Kiểm tra Properties của đối tượng → màu, lineweight.
• Kiểm tra Plot Style Table (CTB / STB) nếu màu thay đổi khi in.

7.4. Vấn đề liên quan đến Hatch

• Khi hatch không hiển thị, kiểm tra Boundary (đảm bảo vùng kín), Scale và Pattern.
• Dùng lệnh HATCHEDIT để chỉnh sửa.

8. Các công cụ hỗ trợ nâng cao khi xem bản vẽ CAD

8.1. DesignCenter (ADCENTER)

• Cho phép kéo thả block, layer, linetype từ các file khác.
• Giúp so sánh nhanh các phiên bản bản vẽ.

8.2. View Manager

• Tạo và lưu các khung nhìn (named views) để chuyển nhanh giữa các góc nhìn quan trọng.

8.3. Render và Visual Styles

• Đối với mô hình 3D, bật Realistic Visual Style để xem bề mặt, vật liệu.
• Sử dụng Render để tạo hình ảnh chất lượng cao, hỗ trợ đánh giá thiết kế.

8.4. Xref (External Reference)

• Xref cho phép nhúng bản vẽ con (DWG) vào bản vẽ chính.
• Khi xem, bạn có thể reload hoặc detach Xref để kiểm tra nội dung riêng.

9. Lưu trữ và chia sẻ bản vẽ CAD sau khi xem

9.1. Định dạng lưu trữ

• DWG: Định dạng gốc, giữ mọi thông tin.
• DXF: Dùng để trao đổi với các phần mềm không hỗ trợ DWG.
• PDF: Khi cần chia sẻ để xem mà không cho chỉnh sửa; dùng lệnh EXPORTPDF hoặc PLOT → PDF.
• DWF/DWFx: Định dạng nhẹ, hỗ trợ xem qua Autodesk Viewer.

9.2. Đặt mật khẩu bảo vệ

• Sử dụng lệnh OPTIONS → Security để thiết lập mật khẩu mở file hoặc chỉnh sửa.
• Đối với bản vẽ quan trọng, bật Digital Signature để xác thực người tạo.

9.3. Quản lý phiên bản

• Sử dụng AutoCAD Vault hoặc BIM 360 Docs để lưu trữ, theo dõi lịch sử thay đổi.
• Đặt tên file theo chuẩn: Project_Stage_YYYYMMDD_revX.dwg.

10. Tổng kết và lời khuyên cuối cùng

Việc cách xem bản vẽ CAD không chỉ dừng lại ở việc mở file và phóng to. Đó là một quy trình bao gồm chuẩn bị môi trường, hiểu cấu trúc bản vẽ, sử dụng các công cụ xem nhanh, đo đạc chính xác và xử lý các lỗi thường gặp. Khi nắm vững các bước trên, bạn sẽ:

1. Tiết kiệm thời gian: Không cần mở qua nhiều phần mềm, mọi thứ đều có trong một môi trường duy nhất.
2. Đảm bảo độ chính xác: Sử dụng các lệnh đo chuẩn, kiểm tra tỉ lệ và các annotation.
3. Nâng cao hiệu suất làm việc: Tắt layer không cần, purge các đối tượng rác, dùng shortcut để thao tác nhanh.
4. Bảo mật và chia sẻ: Lưu ở định dạng phù hợp, đặt mật khẩu và quản lý phiên bản để tránh mất mát dữ liệu.

Hãy thực hành theo từng bước trong bài viết, từ việc cài đặt AutoCAD hoặc công cụ xem miễn phí, tới việc kiểm tra layer, đo kích thước và xử lý các lỗi. Khi đã thành thạo, bạn sẽ cảm nhận được sức mạnh của CAD trong việc truyền tải ý tưởng thiết kế một cách chính xác và chuyên nghiệp. Chúc bạn thành công trong việc xem và khai thác bản vẽ CAD!
