Cách Xem Bản Vẽ Xây Dựng: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Giới thiệu chung về bản vẽ xây dựng

Bản vẽ xây dựng (blueprint) là tài liệu quan trọng nhất trong bất kỳ dự án kiến trúc, xây dựng nào. Nó không chỉ là “bản đồ” thể hiện hình ảnh thực tế của công trình mà còn chứa đựng các thông tin kỹ thuật, chuẩn mực an toàn, chi phí và thời gian thi công. Việc hiểu và đọc đúng bản vẽ xây dựng giúp:

• Giảm thiểu rủi ro lỗi thiết kế: Phát hiện sớm các sai sót, tránh sửa chữa tốn kém trong quá trình thi công.
• Tối ưu chi phí: Dựa vào các chi tiết kỹ thuật để lựa chọn vật liệu, phương án thi công hợp lý.
• Đảm bảo an toàn: Nắm rõ vị trí các hệ thống chịu lực, điện, nước, phòng cháy chữa cháy.
• Giao tiếp hiệu quả: Giúp kiến trúc sư, kỹ sư, nhà thầu, giám sát và khách hàng cùng “nói cùng một ngôn ngữ”.

Trong bài viết này, chúng ta sẽ đi sâu vào cách xem bản vẽ xây dựng, từ việc chuẩn bị, nhận diện các loại bản vẽ, hiểu các ký hiệu, tới việc phân tích chi tiết và áp dụng trong thực tế. Nội dung được chia thành các phần rõ ràng, mang tính thực tiễn cao, giúp cả người mới bắt đầu lẫn những chuyên gia có kinh nghiệm nâng cao kỹ năng của mình.

2. Các loại bản vẽ xây dựng phổ biến

2.1. Bản vẽ kiến trúc (Architectural Drawing)

• Mục đích: Trình bày hình dạng, bố trí không gian, kích thước, vật liệu hoàn thiện bên trong và bên ngoài công trình.
• Nội dung chính:

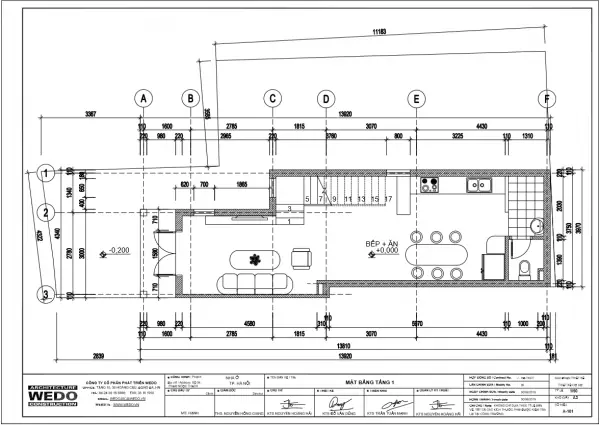

• Sơ đồ mặt bằng (Floor Plan)

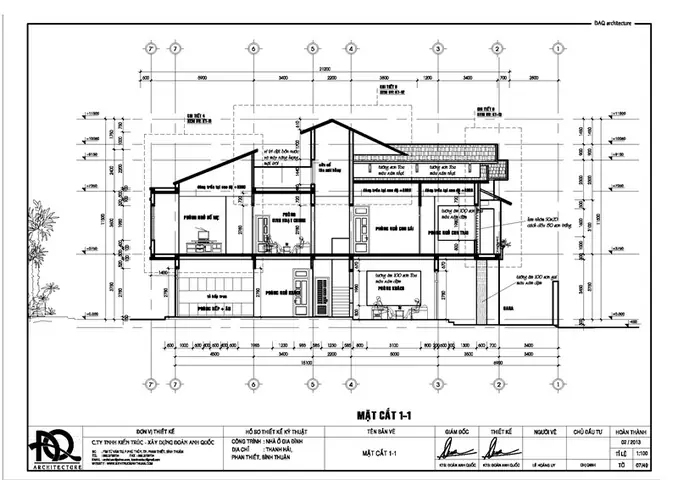

• Mặt cắt (Section)
• Bản vẽ mặt đứng (Elevation)
• Chi tiết (Detail)

2.2. Bản vẽ kết cấu (Structural Drawing)

• Mục đích: Đưa ra các hệ thống chịu lực: cột, dầm, sàn, móng, tường chịu lực…
• Nội dung chính:
• Bản vẽ móng (Foundation)
• Bản vẽ dầm, cột (Beam & Column)
• Bản vẽ kết cấu sàn, mái (Slab & Roof)

2.3. Bản vẽ hệ thống (MEP – Mechanical, Electrical, Plumbing)

Có thể bạn quan tâm: Cách Vẽ Động Vật Đơn Giản: Hướng Dẫn Từ A Đến Z Cho Người Mới Bắt Đầu

• Mục đích: Cung cấp thông tin chi tiết về hệ thống điện, nước, HVAC (Heating, Ventilation, Air Conditioning), phòng cháy chữa cháy.
• Nội dung chính:
• Bản vẽ điện (Electrical Layout)
• Bản vẽ cấp thoát nước (Plumbing Layout)
• Bản vẽ hệ thống điều hòa không khí (HVAC Layout)

2.4. Bản vẽ thi công (Construction Drawing)

• Mục đích: Là bản chi tiết cuối cùng, tích hợp mọi yếu tố kiến trúc, kết cấu, hệ thống để nhà thầu thực hiện.
• Nội dung chính:
• Bảng khối lượng (Bill of Quantities – BOQ)
• Lịch trình thi công (Construction Schedule)

2.5. Bản vẽ phối cảnh (3D Rendering)

• Mục đích: Giúp khách hàng và các bên liên quan hình dung công trình trong môi trường thực tế, hỗ trợ quyết định thiết kế.

3. Chuẩn bị trước khi xem bản vẽ

3.1. Thu thập tài liệu liên quan

1. Bản mô tả dự án (Project Brief) – Nêu rõ yêu cầu, mục tiêu, tiêu chuẩn chất lượng.
2. Tiêu chuẩn kỹ thuật quốc gia và địa phương – VD: TCVN 5712-1:2006 (thiết kế kết cấu bê tông cốt thép), TCVN 7444 (công trình phòng cháy chữa cháy).
3. Hợp đồng thi công – Xác định phạm vi công việc, trách nhiệm các bên.

3.2. Kiểm tra tính đầy đủ và bản cập nhật

• Phiên bản bản vẽ: Kiểm tra số bản (Revision) và ngày cập nhật. Đảm bảo mọi người dùng cùng một bản vẽ mới nhất.
• Tập tin điện tử: Định dạng DWG, PDF, IFC… Đảm bảo phần mềm đọc (AutoCAD, Revit, Navisworks) tương thích.

3.3. Lựa chọn công cụ hỗ trợ

Loại công cụ	Mô tả	Ưu điểm
AutoCAD	Vẽ 2D, 3D	Độ chính xác cao, hỗ trợ DWG
Revit	BIM (Building Information Modeling)	Thông tin tích hợp, mô phỏng 4D/5D
Navisworks	Kiểm tra xung đột (Clash detection)	Phối hợp đa ngành
Bluebeam	Đánh dấu, chú thích PDF	Dễ dùng, hỗ trợ đồng bộ
SketchUp	Mô hình 3D nhanh	Thân thiện, phù hợp cho phối cảnh

4. Cách đọc bản vẽ kiến trúc

Có thể bạn quan tâm: Cách Vẽ Đồ Ăn Đơn Giản: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

4.1. Nhận diện các ký hiệu và tiêu đề

• Tiêu đề bản vẽ (Title Block): Bao gồm tên dự án, tên bản vẽ, tỉ lệ, ngày vẽ, người vẽ, người kiểm tra.
• Ký hiệu chuẩn (Standard Symbols): Cửa, cửa sổ, tường, vật liệu hoàn thiện (gạch, đá, sơn). Tham khảo TCVN 5712-1 hoặc các tài liệu chuẩn quốc tế (ISO, ANSI).

4.2. Đọc mặt bằng (Floor Plan)

1. Xác định tỉ lệ: Thông thường 1:100 hoặc 1:50. Dùng thước kẻ hoặc công cụ đo trên phần mềm.
2. Xác định các khu vực chức năng: Phòng ngủ, phòng khách, bếp, nhà vệ sinh… Dựa vào ký hiệu và nhãn.
3. Kiểm tra kích thước: Đọc các kích thước tổng (overall dimensions) và chi tiết (detail dimensions).
4. Xác định vị trí cửa ra vào, cửa sổ: Đánh dấu hướng mở, kích thước, độ cao sàn.

4.3. Đọc mặt đứng (Elevation)

• Mục đích: Hiển thị hình ảnh mặt ngoài của tường, độ cao sàn, vị trí cửa, mái.
• Các yếu tố cần chú ý:
• Độ cao tầng (Floor to floor)
• Chiều cao cửa, cửa sổ
• Vật liệu hoàn thiện (gạch, vữa, cladding)

4.4. Đọc mặt cắt (Section)

• Mục đích: Hiển thị cấu tạo bên trong, độ dày tường, độ sâu móng, hệ thống dây điện, ống nước.
• Cách đọc: Theo đường cắt được chỉ định bằng đường nét đứt gạch trên mặt bằng. Xem các ký hiệu cắt (cut line) và lớp vật liệu (material layer).

4.5. Đọc chi tiết (Detail)

• Chi tiết cấu kiện: Cạnh, góc, khớp nối, mối hàn.
• Ký hiệu chi tiết: Thường có số thứ tự (Detail No.) và mô tả ngắn gọn.

5. Cách đọc bản vẽ kết cấu

5.1. Nhận diện loại kết cấu

Có thể bạn quan tâm: Cách Vẽ Đầu Lân Đơn Giản – Hướng Dẫn Từng Bước Dành Cho Người Mới Bắt Đầu

• Bê tông cốt thép (RC) – Dòng cốt thép, kích thước dầm, cột.
• Thép (Steel) – Hình dạng dầm I, H, gusset plate.
• Gạch, đá (Masonry) – Tường chịu lực, móng cốt nền.

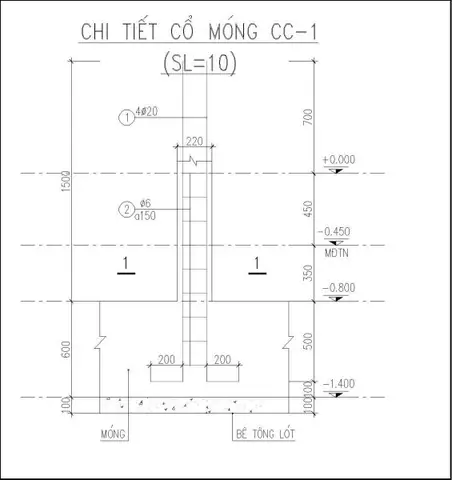

5.2. Đọc bản vẽ móng (Foundation Plan)

• Các loại móng: Móng cọc, móng băng, móng đơn, móng nền.
• Kích thước móng: Độ sâu, chiều rộng, độ dày cốt nền.
• Vị trí cọc: Dùng ký hiệu “⛏” hoặc “⚙” theo chuẩn.

5.3. Đọc bản vẽ dầm – cột (Beam & Column)

• Ký hiệu dầm: “B” + số (B1, B2…) hoặc “DL”.
• Ký hiệu cột: “C” + số (C1, C2…) hoặc “CL”.
• Kích thước: Chiều rộng, chiều cao, độ dày tường cột.
• Chi tiết nối: Mối hàn, mối nối đinh, mối nối bít.

5.4. Đọc bản vẽ sàn và mái (Slab & Roof)

• Sàn bê tông cốt thép: Độ dày, lớp bọt, lớp lót.
• Mái tôn, mái bê tông: Độ dốc, khoảng cách dầm, vật liệu lợp.

5.5. Kiểm tra khối lượng và tải trọng

• Tải trọng chết (Dead Load) – Trọng lượng vật liệu, cấu kiện.
• Tải trọng sử dụng (Live Load) – Người, nội thất, thiết bị.
• Tải trọng gió, động đất – Theo tiêu chuẩn địa phương (TCVN 4235, 4236).

6. Cách đọc bản vẽ hệ thống MEP

6.1. Bản vẽ điện (Electrical Layout)

Ký hiệu	Ý nghĩa
⎓	Đèn chiếu sáng
⚡	Thiết bị điện
⏚	Cầu dao
📶	Điểm mạng (Data)
🔌	Điểm cắm điện

• Đọc bản vẽ: Xác định nguồn cấp (Main Panel), đường dây (Cable Tray), bảo vệ (Circuit Breaker).
• Kiểm tra quy chuẩn: Điện áp, cường độ, độ cách điện (độ cách điện tối thiểu 1.5m giữa dây điện và mặt đất).

6.2. Bản vẽ cấp thoát nước (Plumbing Layout)

Có thể bạn quan tâm: Cách Vẽ Đường Cong Trong Cad: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Ký hiệu:
• 🚰 – Vòi nước sạch
• 🚽 – Vệ sinh (toilet)
• ♨ – Nước nóng
• ⬇ – Đường ống thải
• Đọc: Xác định vị trí bồn cầu, bồn tắm, máy giặt, bồn rửa. Kiểm tra độ dốc (slope) của ống thải (≥ 1% để thoát nước).

6.3. Bản vẽ HVAC (Heating, Ventilation, Air Conditioning)

• Ký hiệu:
• ❄ – Đơn vị làm lạnh (Chiller)
• ♨ – Đơn vị sưởi (Boiler)
• ↔ – Đường ống gió (Duct)
• Đọc: Xác định vị trí máy lạnh, máy sưởi, diffuser, lưới thông gió. Kiểm tra tốc độ gió, tải làm lạnh (BTU/h).

6.4. Bản vẽ phòng cháy chữa cháy (Fire Fighting)

• Ký hiệu:
• 🔥 – Hệ thống sprinkler
• 🚒 – Vòi chữa cháy
• ⛑ – Thiết bị báo cháy
• Đọc: Kiểm tra vị trí sprinkler, bồn chứa nước, đường ống chữa cháy, áp lực tối thiểu (≥ 0.7 MPa).

7. Phân tích tổng thể và phối hợp các bản vẽ

7.1. Tạo “model” tổng hợp (Integrated Model)

• BIM (Building Information Modeling): Nhập các bản vẽ kiến trúc, kết cấu, MEP vào một mô hình 3D chung (Revit, ArchiCAD).
• Lợi ích:
• Phát hiện xung đột (clash detection) – ví dụ: ống cấp nước đi qua vị trí dầm.
• Tối ưu hoá lộ trình dây điện, ống nước.
• Dự trù chi phí nhanh (5D BIM).

7.2. Kiểm tra xung đột (Clash Detection)

1. Chạy phần mềm Navisworks – Tự động phát hiện các phần cắt nhau.
2. Phân loại xung đột:
3. Major Clash – Ảnh hưởng tới an toàn, cần sửa ngay.
4. Minor Clash – Có thể giải quyết trong giai đoạn thi công.
5. Ghi chú và phản hồi: Gửi “RFI” (Request For Information) tới nhà thiết kế.

7.3. Lập bảng khối lượng (Bill of Quantities – BOQ)

• Cách tính: Dựa vào các kích thước trên bản vẽ, sử dụng công thức (độ dài × diện tích × hệ số).
• Ví dụ:
• Cột bê tông: 0.30m × 0.30m × 3.00m = 0.27 m³/ cột.
• Ống nước 25mm: Độ dài 50m → 50 × 0.00196 (diện tích mặt cắt) = 0.098 m³.

7.4. Lập kế hoạch thi công (Construction Schedule)

• Phân công theo giai đoạn:
• Thi công móng – Dựa vào bản vẽ móng.
• Kết cấu sàn, dầm, cột – Dựa vào bản vẽ kết cấu.
• Lắp đặt hệ thống MEP – Đảm bảo không xung đột với kết cấu.
• Hoàn thiện kiến trúc – Trát tường, lát sàn, lắp cửa, cửa sổ.

8. Những lỗi thường gặp khi xem bản vẽ và cách phòng tránh

Lỗi	Nguyên nhân	Cách khắc phục
Không nhận diện ký hiệu chuẩn	Thiếu tài liệu hướng dẫn, không cập nhật tiêu chuẩn	Luôn mang theo bản “Legend” (bảng ký hiệu) của dự án
Đọc sai tỉ lệ	Bỏ qua tỉ lệ trong Title Block	Kiểm tra lại tỉ lệ trước khi đo, dùng công cụ “Scale” trên phần mềm
Bỏ qua các “Notes” (Ghi chú)	Không chú ý tới phần chú giải	Đọc kỹ mọi phần ghi chú, đặc biệt là “General Notes”
Không kiểm tra bản cập nhật	Sử dụng bản vẽ cũ	Luôn xác nhận Revision number và ngày phát hành
Thiếu phối hợp giữa các ngành	Thiết kế riêng lẻ, không tích hợp	Sử dụng BIM để tạo mô hình tổng hợp, tiến hành clash detection định kỳ
Không tính toán tải trọng thực tế	Dựa vào tiêu chuẩn cũ, không xem xét địa hình	Thực hiện kiểm tra địa chất, áp dụng tải trọng thực tế cho dự án

9. Thực hành: Quy trình bước‑bước đọc một bản vẽ nhà ở 2 tầng

1. Bước 1 – Kiểm tra Title Block: Xác định tên dự án, tỉ lệ 1:100, ngày vẽ 15/03/2026, Revision A.
2. Bước 2 – Đọc mặt bằng tầng trệt:
3. Xác định vị trí cổng, cửa chính, phòng khách, bếp.
4. Đo kích thước phòng khách 5.0m × 4.2m, độ cao trần 3.0m.
5. Bước 3 – Kiểm tra mặt đứng:
6. Xác định chiều cao cửa chính 2.1m, vị trí cửa sổ 1.5m từ sàn.
7. Bước 4 – Đọc bản vẽ kết cấu:
8. Móng cọc B1, B2, B3, độ sâu 1.2m, cỡ 0.5m × 0.5m.
9. Dầm chính DL1 (300x500mm), cột C1 (400x400mm).
10. Bước 5 – Kiểm tra hệ thống MEP:
11. Đường ống nước cấp (Ø25mm) chạy theo trần, nối vào bồn tắm ở phòng tắm.
12. Đường dây điện chính (400A) đặt trong ống bọc PVC 25mm.
13. Bước 6 – Nhập dữ liệu vào Revit: Tạo mô hình 3D, chạy clash detection, phát hiện xung đột ống nước cắt dầm.
14. Bước 7 – Gửi RFI: Yêu cầu thay đổi vị trí ống nước hoặc thay dầm bằng dầm chịu tải lớn hơn.
15. Bước 8 – Cập nhật bản vẽ: Nhận bản vẽ Revision B, kiểm tra lại, hoàn tất.

10. Công cụ và phần mềm hỗ trợ đọc bản vẽ hiện đại

Phần mềm	Chức năng chính	Đặc điểm nổi bật
AutoCAD	Vẽ 2D, chỉnh sửa DWG	Độ chính xác cao, hỗ trợ đa nền tảng
Revit	BIM 3D, 4D, 5D	Tích hợp kiến trúc‑kết cấu‑MEP, tự động tạo BOQ
Navisworks	Clash detection, mô phỏng 4D	Kiểm tra xung đột, lập lịch thi công
Bluebeam Revu	Đánh dấu PDF, tạo RFI	Dễ chia sẻ, đồng bộ trên cloud
SketchUp	Mô hình 3D nhanh	Thân thiện, hỗ trợ render phong phú
Solibri Model Checker	Kiểm tra chất lượng BIM	Đánh giá chuẩn ISO 19650, kiểm tra quy chuẩn

11. Kết luận

Việc cách xem bản vẽ xây dựng không chỉ là một kỹ năng kỹ thuật mà còn là nền tảng để thực hiện dự án một cách an toàn, hiệu quả và tiết kiệm chi phí. Từ việc hiểu rõ các loại bản vẽ, nhận diện ký hiệu, đo đạc chính xác, đến việc tích hợp các bản vẽ trong môi trường BIM và phát hiện xung đột, mỗi bước đều đóng góp vào thành công chung của dự án.

Những điểm then chốt cần ghi nhớ:

1. Luôn kiểm tra tiêu chuẩn và bản cập nhật – Đảm bảo thông tin luôn mới và đúng quy chuẩn.
2. Sử dụng công cụ phù hợp – AutoCAD cho chi tiết 2D, Revit cho BIM, Navisworks cho clash detection.
3. Phối hợp chặt chẽ giữa các ngành – Kiến trúc, kết cấu, MEP phải làm việc đồng thời, tránh lỗi thiết kế.
4. Thực hành thường xuyên – Đọc và phân tích bản vẽ thực tế, tham gia các buổi workshop, đào tạo.

Với kiến thức và quy trình chi tiết ở trên, bạn sẽ tự tin hơn khi đối mặt với bất kỳ bản vẽ xây dựng nào, dù là dự án nhà ở đơn giản hay công trình công nghiệp phức tạp. Hãy áp dụng ngay vào thực tiễn, liên tục cải thiện kỹ năng và luôn cập nhật công nghệ mới để nâng cao hiệu quả công việc.

Chúc bạn thành công trong mọi dự án xây dựng!
