Hướng Dẫn Cách Đọc Bản Vẽ: Từ Cơ Bản Đến Nâng Cao Cho Người Mới Bắt Đầu

Lời mở đầu

Trong mọi lĩnh vực kỹ thuật, kiến trúc, cơ khí, điện tử hay xây dựng, bản vẽ luôn là công cụ quan trọng giúp truyền đạt ý tưởng, chi tiết thiết kế và quy trình thi công. Tuy nhiên, không phải ai cũng nắm bắt được cách đọc và hiểu bản vẽ một cách chính xác. Đối với người mới bắt đầu, việc gặp phải những ký hiệu, chuẩn mực và quy tắc vẽ có thể gây ra cảm giác bối rối và khó hiểu. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từng bước một về cách đọc bản vẽ, giúp bạn nhanh chóng nắm bắt được nội dung và áp dụng vào thực tế công việc.

Mục tiêu của bài viết:
– Giới thiệu các loại bản vẽ phổ biến.
– Giải thích các ký hiệu, chuẩn mực và quy tắc vẽ cơ bản.
– Hướng dẫn cách đọc từng phần của bản vẽ (tiêu đề, khung, tỷ lệ, chi tiết, ghi chú).
– Cung cấp các mẹo và lưu ý thực tiễn để tránh lỗi thường gặp.
– Đưa ra ví dụ thực tế và bài tập thực hành.

1. Tổng quan về bản vẽ kỹ thuật

1.1. Định nghĩa bản vẽ kỹ thuật

Bản vẽ kỹ thuật là bản đồ chi tiết, có hệ thống mô tả hình dạng, kích thước, vật liệu, cấu trúc và các thông tin liên quan đến một sản phẩm, công trình hoặc hệ thống. Nó được tạo ra bằng các phần mềm CAD (Computer Aided Design) hoặc vẽ tay, tuân thủ các tiêu chuẩn quốc tế (ISO, ANSI, DIN…) hoặc tiêu chuẩn nội bộ của công ty.

1.2. Vai trò của bản vẽ

• Giao tiếp: Giữa các bộ phận thiết kế, sản xuất, lắp đặt và kiểm tra.
• Chuẩn hoá: Đảm bảo mọi người cùng hiểu và thực hiện đúng yêu cầu.
• Kiểm tra chất lượng: So sánh thực tế với bản vẽ để phát hiện sai lệch.
• Lưu trữ: Là tài liệu tham khảo lâu dài cho bảo trì, nâng cấp.

1.3. Các loại bản vẽ phổ biến

Có thể bạn quan tâm: Hướng Dẫn Cách Vẽ Áo Dài Từ Cơ Bản Đến Nâng Cao

Loại bản vẽ	Mô tả ngắn	Ứng dụng
Bản vẽ tổng thể (General Arrangement – GA)	Hiển thị vị trí tổng thể của các bộ phận trong một hệ thống.	Lắp ráp, bố trí nhà máy, thiết kế công trình.
Bản vẽ chi tiết (Detail Drawing)	Mô tả chi tiết từng bộ phận, kích thước, lỗ, rãnh…	Gia công, CNC, hàn, lắp ráp.
Bản vẽ cắt (Section View)	Cắt ngang hoặc dọc để hiển thị nội bộ cấu trúc.	Kiểm tra độ dày, lỗ trong, lớp vật liệu.
Bản vẽ phối mặt (Assembly Drawing)	Cho biết cách lắp ráp các bộ phận thành một tổng thể.	Lắp ráp cuối cùng, hướng dẫn lắp ráp.
Bản vẽ điện (Electrical Diagram)	Mô tả mạch điện, dây dẫn, thiết bị điện.	Lắp đặt điện, bảo trì, sửa chữa.
Bản vẽ P&ID (Piping & Instrumentation Diagram)	Đồ thị hệ thống ống, van, thiết bị đo.	Nhà máy chế biến, dầu khí, hoá chất.
Bản vẽ kiến trúc (Architectural Drawing)	Mô tả mặt bằng, mặt đứng, mặt cắt công trình.	Xây dựng nhà ở, công trình dân dụng.

2. Chuẩn mực và ký hiệu trong bản vẽ

2.1. Các chuẩn mực quốc tế

• ISO 128 – Nguyên tắc vẽ kỹ thuật (đường, ký hiệu, tiêu đề).
• ISO 129 – Kích thước và dung sai.
• ISO 5455 – Tỷ lệ vẽ.
• ANSI Y14.5 – Định dạng và hệ thống GD&T (Geometric Dimensioning and Tolerancing).
• DIN 199 – Các dạng ký hiệu và chuẩn vẽ của Đức.

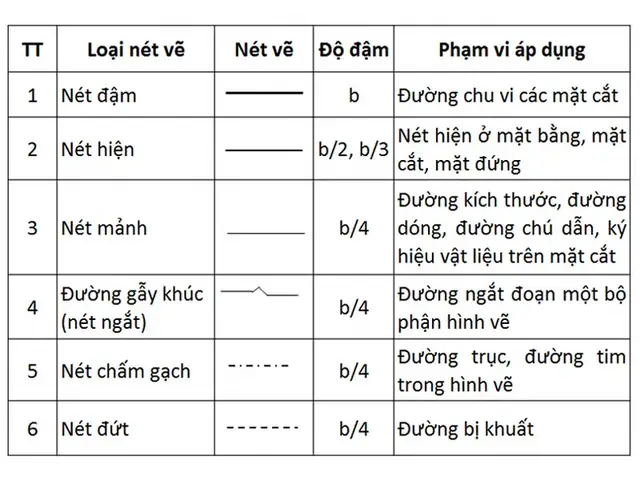

2.2. Ký hiệu cơ bản

Ký hiệu	Ý nghĩa	Ghi chú
⌀	Đường kính	Được viết trước số (⌀20).
☐	Lỗ xuyên	Thường kèm dung sai.
—	Đường thẳng	Độ dày chuẩn 0.5mm (trong CAD).
···	Đường nét đứt	Thể hiện ranh giới không thực tế (ví dụ: mặt cắt).
↔	Kích thước	Ghi kèm giá trị (↔ 150 mm).
⟂	Góc vuông	Thường kèm giá trị góc (⟂ 90°).
⧫	Vòng tròn (circle)	Thường dùng cho điểm trung tâm.
Ø	Đường kính (tương tự ⌀)	Thường trong văn bản tiếng Anh.
!	Ghi chú đặc biệt, cảnh báo	Đặt gần khu vực cần chú ý.

2.3. Đọc các ký hiệu đặc thù

• Ký hiệu hàn (Welding Symbol): Dạng “▭” (điểm hàn), “△” (hàn góc), “⊥” (hàn góc vuông). Thêm các chỉ số như “G” (hàn gió), “F” (hàn đầy).
• Ký hiệu vật liệu: “St‑45” (thép carbon), “Al‑6061” (nhôm), “PVC” (polyvinyl chloride).
• Ký hiệu bề mặt (Surface Finish): “Ra 0.8 µm” (độ nhám), “Polished” (đánh bóng).

3. Cấu trúc một bản vẽ kỹ thuật

3.1. Khung bản vẽ (Title Block)

Khối tiêu đề thường nằm ở góc phải dưới cùng (hoặc trái tùy chuẩn). Nó chứa các thông tin quan trọng:

Thành phần	Mô tả
Tên bản vẽ	Thường viết in hoa, mô tả ngắn gọn (VD: “Bản vẽ chi tiết trục chính”).
Mã bản vẽ	Số hiệu duy nhất, giúp truy xuất trong hệ thống quản lý tài liệu.
Tên dự án	Tên công trình, dự án hoặc khách hàng.
Tên người vẽ	Ký tên, họ và số ID của người thiết kế.
Ngày vẽ	Ngày, tháng, năm.
Tỷ lệ	Ví dụ: 1:2, 1:5, 1:50.
Chữ ký phê duyệt	Người kiểm tra, phê duyệt (kỹ sư, trưởng phòng).
Ghi chú	Thông tin bổ sung như “Bản vẽ tạm thời”, “Bản vẽ cuối cùng”.

3.2. Tỷ lệ bản vẽ

Có thể bạn quan tâm: Hướng Dẫn Cách Vẽ Truyện Tranh Từ A Đến Z: Bước Đột Phá Cho Người Mới Bắt Đầu

• Tỷ lệ thực tế: 1:1 (kích thước thực).
• Tỷ lệ thu nhỏ: 1:2, 1:5, 1:10… (đối với các chi tiết lớn).
• Tỷ lệ phóng đại: 2:1, 5:1… (đối với chi tiết rất nhỏ, cần nhìn rõ).

Mẹo: Khi đọc bản vẽ, luôn kiểm tra tỷ lệ trong khối tiêu đề để tính lại kích thước thực tế.

3.3. Các loại view (các góc nhìn)

View	Mô tả	Khi nào dùng
Plan (Mặt bằng)	Nhìn từ trên xuống, hiển thị bố trí các thành phần trên mặt phẳng XY.	Thiết kế kiến trúc, bố trí máy móc.
Elevation (Mặt đứng)	Nhìn từ phía bên, thể hiện chiều cao và hình dạng trên trục Z.	Kiểm tra độ cao, vị trí cửa sổ, cột.
Section (Mặt cắt)	Cắt ngang hoặc dọc, cho thấy nội bộ cấu trúc.	Kiểm tra độ dày, lỗ, các lớp vật liệu.
Detail (Chi tiết)	Phóng đại một phần để xem chi tiết.	Khi có chi tiết phức tạp, cần độ chính xác cao.
Isometric (Đối xứng)	Góc nhìn 3D, thường 30°-45°.	Giúp hình dung tổng thể mô hình.
Exploded View (Rời rạc)	Các bộ phận được tách ra để hiển thị cách lắp ráp.	Hướng dẫn lắp ráp, bảo trì.

3.4. Các dòng kích thước (Dimension Lines)

• Kích thước tổng thể: Đánh dấu kích thước lớn nhất (độ dài, chiều rộng, chiều cao).
• Kích thước chi tiết: Đánh dấu các yếu tố nhỏ hơn (lỗ, rãnh, góc).
• Kích thước đồng trục (Coaxial): Thường dùng cho các trục, lỗ tròn chung trục.

Khi đọc, chú ý:
1. Đường kích thước luôn có mũi tên ở hai đầu.
2. Số liệu nằm ở giữa hoặc gần mũi tên.
3. Dung sai (Tolerance) có thể nằm dưới số liệu, ví dụ: 20.0 ±0.2 mm.

3.5. Ghi chú (Notes) và bảng thông số (Tables)

• Ghi chú chung: Thông tin chung về vật liệu, xử lý bề mặt, yêu cầu kiểm tra.
• Bảng thông số: Liệt kê các thông số kỹ thuật như lực chịu tải, nhiệt độ làm việc, tốc độ quay.
• Cảnh báo: Đánh dấu bằng “!” hoặc màu đỏ, ví dụ: “Không được gia công ở nhiệt độ > 150°C”.

4. Quy trình đọc bản vẽ chi tiết – Bước từng bước

Bước 1: Xác định loại bản vẽ và mục đích

• Kiểm tra tiêu đề và mã bản vẽ.
• Xác định bản vẽ là chi tiết, tổng thể, cắt, hay lắp ráp.
• Đặt câu hỏi: “Tôi cần biết gì? Kích thước? Vật liệu? Lắp ráp?”

Bước 2: Kiểm tra khối tiêu đề

Có thể bạn quan tâm: Hướng Dẫn Cách Vẽ Hoa Sen Từ Cơ Bản Đến Nâng Cao: Bước Đầu Đến Kỹ Thuật Chuyên Sâu

• Đọc tên bản vẽ, tỷ lệ, ngày, người vẽ, phê duyệt.
• Nếu có phiên bản (Rev), chắc chắn bạn đang xem bản mới nhất.

Bước 3: Xác định tỷ lệ và chuyển đổi kích thước

• Lấy một kích thước mẫu (ví dụ: 50 mm trên bản vẽ).
• Áp dụng tỷ lệ: Nếu tỷ lệ 1:2 → kích thước thực = 50 mm × 2 = 100 mm.
• Ghi lại các kích thước quan trọng để so sánh sau.

Bước 4: Đọc các view (Mặt, Mặt đứng, Mặt cắt)

• Bắt đầu với mặt tổng thể để có cái nhìn tổng quan.
• Di chuyển sang mặt cắt nếu cần xem nội bộ.
• Đối với các chi tiết phức tạp, kiểm tra view chi tiết (detail view).

Bước 5: Đọc các đường kích thước và ký hiệu

• Xác định đường kích thước chính (đường dọc, ngang).
• Kiểm tra kí hiệu dung sai, độ dày, đường kính.
• Đọc kí hiệu hàn, kí hiệu vật liệu, kí hiệu bề mặt nếu có.

Bước 6: Đọc ghi chú và bảng thông số

• Ghi chú thường chứa yêu cầu đặc biệt: “Cần mạ kẽm 5 μm”, “Kiểm tra độ phẳng ±0.01 mm”.
• Bảng thông số cung cấp điều kiện hoạt động: “Nhiệt độ làm việc: -20~80°C”.

Bước 7: Kiểm tra tính logic và tính hợp lý

• So sánh kích thước tổng thể với kích thước chi tiết.
• Đảm bảo điểm giao nhau (intersection) giữa các đường không bị mâu thuẫn.
• Xác nhận điểm trung tâm của lỗ tròn, trục quay, v.v.

Bước 8: Ghi lại các câu hỏi hoặc điểm cần làm rõ

• Nếu có bất kỳ ký hiệu nào không hiểu, đánh dấu và hỏi người vẽ.
• Ghi lại điểm cần kiểm tra khi sản xuất hoặc lắp ráp.

5. Mẹo và lưu ý thực tiễn

5.1. Sử dụng công cụ hỗ trợ

Có thể bạn quan tâm: Hướng Dẫn Cách Vẽ Cá Chép Đẹp Và Chi Tiết Từ A Đến Z

• CAD Viewer (AutoCAD DWG TrueView, SolidWorks eDrawings).
• Phần mềm đo kích thước: Tool “Measure” trong CAD để tự động tính kích thước thực.
• Bảng quy chuẩn: Lưu bản PDF ISO/ANSI để tra cứu nhanh.

5.2. Kiểm tra dung sai (Tolerance)

• Dung sai quá chặt có thể làm tăng chi phí gia công.
• Ngược lại, dung sai quá rộng có thể gây lỗi lắp ráp.
• Luôn đối chiếu với yêu cầu chức năng và khả năng máy móc.

5.3. Đọc ký hiệu GD&T (Geometric Dimensioning and Tolerancing)

• Feature Control Frame: Hộp chứa ký hiệu hình học (độ lệch, vị trí, độ thẳng…).
• Datum Reference: Định vị chuẩn (A, B, C…) – rất quan trọng trong việc đo lường.
• Nếu chưa quen, hãy đọc tài liệu “ASME Y14.5” để nắm vững.

5.4. Tránh những lỗi thường gặp

Lỗi	Nguyên nhân	Cách phòng tránh
Sai tỷ lệ	Quên kiểm tra khối tiêu đề.	Luôn ghi lại tỷ lệ trước khi đo.
Đọc nhầm ký hiệu	Không biết chuẩn ký hiệu.	Tạo “cheat sheet” các ký hiệu thường dùng.
Bỏ qua dung sai	Không chú ý đến ±.	Đánh dấu dung sai ngay sau số.
Nhầm view	Xem sai mặt cắt.	Kiểm tra tiêu đề view (Section A‑A).
Không cập nhật rev	Sử dụng bản cũ.	Kiểm tra “Rev” trong tiêu đề, yêu cầu phiên bản mới nhất.

5.5. Thực hành: Bài tập mẫu

Bài tập 1: Đọc bản vẽ chi tiết trục chính (tỷ lệ 1:5).
– Xác định đường kính trục (⌀30) và độ dài (150 mm).
– Tính kích thước thực: ⌀30 × 5 = 150 mm, 150 mm × 5 = 750 mm.
– Kiểm tra dung sai: ±0.1 mm (với trục chính, dung sai nghiêm ngặt).

Bài tập 2: Đọc bản vẽ cắt A‑A của một ống.
– Xác định vị trí lớp vỏ (3 mm), lớp cách nhiệt (5 mm).
– Ghi chú “Insulation – 5 mm, fire‑resistant”.

Sau khi hoàn thành, so sánh kết quả với bản vẽ thực tế và xác nhận tính đúng/sai.

6. Ứng dụng thực tế trong các ngành nghề

6.1. Kiến trúc và xây dựng

• Đọc mặt bằng, mặt đứng, mặt cắt để xác định vị trí tường, cột, cửa sổ.
• Kiểm tra độ dốc, độ cao và độ dày tường.
• Ghi chú về vật liệu xây dựng (bê tông C30/37, thép TMT).

6.2. Cơ khí và sản xuất

• Đọc bản vẽ chi tiết để lập chương trình CNC.
• Kiểm tra kí hiệu hàn, độ dày lớp phủ, độ bền vật liệu.
• Sử dụng GD&T để xác định vị trí chính xác của các chi tiết.

6.3. Điện và tự động hoá

• Đọc sơ đồ mạch điện (schematic) để xác định kết nối.
• Kiểm tra công suất, điện áp, công tắc bảo vệ.
• Đảm bảo đánh số dây và đánh dấu đúng theo bản vẽ.

6.4. Dầu khí và công nghiệp hoá chất

• Đọc P&ID để hiểu quy trình ống dẫn, van, cảm biến.
• Kiểm tra vật liệu ống (St‑316L), độ chịu áp (PN16).
• Đọc bản vẽ thiết bị để xác định vị trí lắp đặt, bảo trì.

7. Kết luận

Việc đọc bản vẽ kỹ thuật không chỉ là một kỹ năng cơ bản mà còn là nền tảng quan trọng giúp các chuyên gia trong mọi lĩnh vực truyền đạt ý tưởng, kiểm soát chất lượng và giảm thiểu sai sót trong sản xuất, lắp ráp và thi công. Bằng cách nắm vững các chuẩn mực, ký hiệu, cấu trúc bản vẽ và quy trình đọc từng bước, bạn sẽ:

1. Tiết kiệm thời gian khi hiểu nhanh nội dung bản vẽ.
2. Giảm thiểu lỗi trong quá trình gia công và lắp ráp.
3. Nâng cao khả năng giao tiếp với đồng nghiệp, nhà cung cấp và khách hàng.
4. Tự tin hơn khi tham gia các dự án kỹ thuật phức tạp.

Hãy thực hành thường xuyên, tạo ra “cheat sheet” cá nhân và luôn cập nhật kiến thức về các tiêu chuẩn mới. Khi đã thành thạo, việc đọc bản vẽ sẽ trở thành một công cụ mạnh mẽ, giúp bạn thực hiện công việc một cách chính xác và hiệu quả nhất.
