Bản Vẽ Tường Cách Nhiệt: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Thực Tiễn

1. Giới thiệu chung về tường cách nhiệt

Trong thời đại xây dựng hiện đại, việc lựa chọn và thiết kế hệ thống cách nhiệt cho tòa nhà không chỉ ảnh hưởng đến năng lượng tiêu thụ mà còn quyết định đến sự thoải mái, sức khỏe và thẩm mỹ của không gian sống. Bản vẽ tường cách nhiệt chính là công cụ quan trọng, giúp các kiến trúc sư, kỹ sư và nhà thầu thực hiện một cách chính xác, đồng bộ và hiệu quả.

Bản vẽ không chỉ là một bản phác thảo đơn thuần, mà còn chứa đựng các thông tin kỹ thuật chi tiết như:

• Độ dày lớp cách nhiệt, vật liệu sử dụng, tính năng chịu nhiệt, chống ẩm, chịu lửa.
• Các vị trí lắp đặt, chi tiết nối, chèn khe, và các phụ kiện (đệm, keo, lưới kim loại…).
• Các thông số kỹ thuật như hệ số truyền nhiệt (U‑value), giá trị R‑value, độ bền cơ học, và độ bền thời gian.

Với mục tiêu tối ưu hoá chi phí và năng lượng, người thiết kế cần hiểu rõ cách đọc và tạo bản vẽ tường cách nhiệt sao cho phù hợp với tiêu chuẩn quốc gia và yêu cầu dự án. Bài viết dưới đây sẽ cung cấp một hướng dẫn chi tiết, từ các khái niệm cơ bản, quy trình thiết kế, các loại vật liệu thông dụng, cho tới cách kiểm tra, nghiệm thu và bảo trì tường cách nhiệt trong thực tế.

2. Các khái niệm cơ bản cần nắm

2.1. Hệ số truyền nhiệt (U‑value) và giá trị cách nhiệt (R‑value)

• U‑value (W/m²·K) đo lượng nhiệt truyền qua một mét vuông bề mặt tường trong một giờ khi chênh lệch nhiệt độ là 1 °C. Giá trị càng thấp, khả năng cách nhiệt càng tốt.
• R‑value (m²·K/W) là nghịch đảo của U‑value, thể hiện khả năng cản trở truyền nhiệt. R‑value càng cao, cách nhiệt càng hiệu quả.

Công thức:

U = \frac{1}{R} = \frac{1}{\sum_{i=1}^{n} \frac{d_i}{\lambda_i}}

Trong đó (d_i) là độ dày lớp i (m) và (\lambda_i) là hệ số dẫn nhiệt của vật liệu i (W/m·K).

Có thể bạn quan tâm: Bản Vẽ Giải Phân Cách: Khái Niệm, Vai Trò, Quy Trình Lập Và Ứng Dụng Thực Tiễn

2.2. Tiêu chuẩn và quy chuẩn liên quan

• TCVN 5719-2005: Vật liệu cách nhiệt công trình.
• TCVN 6003-2026: Yêu cầu thiết kế và thi công tường cách nhiệt.
• AS/NZS 4859.1 (đối với dự án quốc tế): Tiêu chuẩn vật liệu cách nhiệt trong xây dựng.

Các tiêu chuẩn này quy định độ dày tối thiểu, loại vật liệu được phép dùng, và các yêu cầu kiểm tra chất lượng.

2.3. Các loại tường cách nhiệt

Loại tường	Vị trí lắp đặt	Đặc điểm	Ứng dụng phổ biến
Tường cách nhiệt bên trong (Interior Insulation)	Bên trong lớp bê tông, gạch	Dễ lắp đặt, bảo trì dễ dàng, giảm thiểu ảnh hưởng tới mặt ngoài	Căn hộ, tòa văn phòng, nhà ở đô thị
Tường cách nhiệt bên ngoài (Exterior Insulation)	Bên ngoài lớp bê tông, gạch	Giảm nhiệt độ bề mặt, bảo vệ cấu trúc khỏi môi trường	Nhà phố, biệt thự, tòa nhà cao tầng
Tường cách nhiệt kết hợp (Hybrid)	Cả hai mặt trong và ngoài	Tối ưu hoá năng lượng, thích hợp cho vùng khí hậu cực đoan	Dự án công nghiệp, khách sạn, bệnh viện
Tường cách nhiệt lỏng (Spray Foam)	Bất kỳ vị trí nào	Độ dày linh hoạt, kín khít, khả năng chịu lực cao	Kho bãi, nhà máy, khu công nghiệp

3. Quy trình thiết kế bản vẽ tường cách nhiệt

3.1. Bước 1: Thu thập dữ liệu dự án

• Mục tiêu năng lượng: Xác định mục tiêu tiết kiệm năng lượng (ví dụ: giảm 30 % tiêu thụ HVAC).
• Khí hậu địa phương: Lấy dữ liệu nhiệt độ trung bình, độ ẩm, gió, và độ bức xạ mặt trời.
• Kiểu cấu trúc: Đã có tường chịu lực bao nhiêu lớp? (bê tông, gạch, khung thép…)
• Tiêu chuẩn địa phương: Kiểm tra quy định về độ dày tối thiểu, vật liệu được chấp nhận.

3.2. Bước 2: Lựa chọn vật liệu cách nhiệt

Có thể bạn quan tâm: Bản Vẽ Dải Phân Cách: Khái Niệm, Ứng Dụng Và Quy Trình Thiết Kế Chi Tiết

Vật liệu	Hệ số dẫn nhiệt ((\lambda)) (W/m·K)	Độ dày đề xuất (mm)	Ưu điểm	Nhược điểm
Xốp EPS (Expanded Polystyrene)	0.032‑0.040	50‑150	Giá thành thấp, nhẹ	Độ bám dính kém với keo
Xốp XPU (Polyurethane)	0.022‑0.028	30‑80	Hệ số cách nhiệt tốt, chịu ẩm	Chi phí cao
Sợi đá (Rock Wool)	0.035‑0.045	80‑120	Chống cháy, cách âm tốt	Độ dày lớn
Xốp PU spray	0.018‑0.025	Linh hoạt	Kín khít, không có khe hở	Yêu cầu thiết bị chuyên dụng
Bông thủy tinh (Glass Wool)	0.032‑0.040	80‑150	Kháng cháy, cách âm	Dễ gây kích ứng da

Lựa chọn dựa trên:
– Yêu cầu cách nhiệt (U‑value mục tiêu).
– Chi phí và khả năng thi công.
– Độ bền môi trường (kháng ẩm, chống nấm).

3.3. Bước 3: Tính toán độ dày và U‑value

Sử dụng công thức đã nêu ở mục 2.1, tính toán độ dày cần thiết cho mỗi lớp. Ví dụ:

Nếu mục tiêu U‑value ≤ 0.30 W/m²·K cho một tường bê tông 200 mm ((\lambda_{bê}=1.8) W/m·K) và dùng EPS ((\lambda=0.035) W/m·K),

R_{\text{tổng}} = \frac{1}{U_{\text{mục tiêu}}}= \frac{1}{0.30}=3.33\ \text{m²·K/W}

R_{\text{bê}}=\frac{0.20}{1.8}=0.111\ \text{m²·K/W}

R_{\text{EPS}} = R_{\text{tổng}}-R_{\text{bê}} = 3.33-0.111 = 3.219\ \text{m²·K/W}

d_{\text{EPS}} = R_{\text{EPS}} \times \lambda = 3.219 \times 0.035 \approx 0.113\ \text{m}=113\ \text{mm}

Do đó, cần khoảng 115 mm EPS.

3.4. Bước 4: Vẽ chi tiết bản vẽ

3.4.1. Các thành phần cần có trong bản vẽ

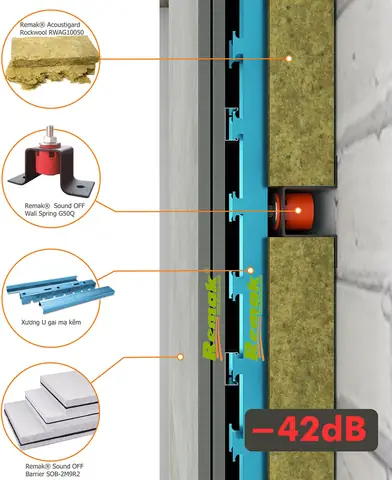

1. Mặt cắt ngang (Section view): Hiển thị lớp đá, lớp cách nhiệt, lớp hoàn thiện (sơn, gạch…).

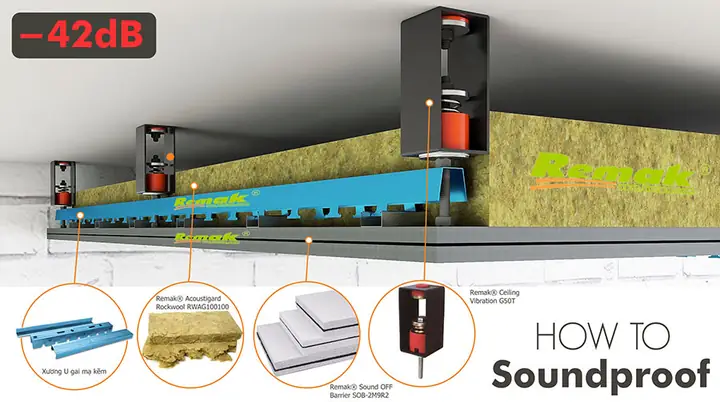

2. Mặt cắt dọc (Longitudinal section): Thể hiện vị trí các khe giảm rung, chèn keo, lưới kim loại.
3. Bản vẽ bố trí (Plan view): Vị trí tường trong bản đồ mặt bằng, chỉ ra các khu vực cần gia cố.
4. Chi tiết nối (Joint detail): Cách xử lý góc, cửa sổ, lỗ thông gió, chèn khung kim loại.
5. Bảng thông số kỹ thuật: Độ dày, loại vật liệu, hệ số dẫn nhiệt, giá trị R‑value, tiêu chuẩn.

3.4.2. Ký hiệu và chuẩn đồ họa

• Đường nét đậm: Thành phần chịu lực (bê tông, cột).
• Đường nét mỏng, gạch chéo: Lớp cách nhiệt.
• Mũi tên: Chỉ chiều dày, hướng lắp đặt.
• Chú giải (Notes): Ghi rõ loại keo, dán, thời gian bảo trì.

3.4.3. Phần mềm hỗ trợ

• AutoCAD Architecture: Đồ họa 2D chuẩn, dễ chia sẻ.
• Revit (BIM): Tích hợp thông tin vật liệu, tự động tính toán U‑value.
• SketchUp + Vray: Thị giác 3D cho khách hàng.
• ArchiCAD: Thân thiện với thiết kế kiến trúc và BIM.

3.5. Bước 5: Kiểm tra và phê duyệt

• Kiểm tra nội bộ: Đội ngũ kỹ sư năng lượng xác nhận U‑value, R‑value đáp ứng tiêu chuẩn.
• Phê duyệt khách hàng: Trình bày bản vẽ, giải thích lợi ích kinh tế (tiết kiệm năng lượng, giảm chi phí vận hành).
• Nộp hồ sơ: Gửi bản vẽ cho cơ quan quản lý (Sở Xây dựng) để lấy giấy phép thi công.

4. Thực hành: Lập bản vẽ tường cách nhiệt mẫu cho dự án nhà ở đô thị

4.1. Thông tin dự án

Có thể bạn quan tâm: Bản Vẽ Dao Cách Ly: Từ Khái Niệm Đến Ứng Dụng Thực Tiễn Trong Ngành Công Nghiệp

• Loại công trình: Chung cư 10 tầng, diện tích mỗi căn 85 m².
• Vị trí: Hà Nội, khí hậu ôn đới, mùa đông lạnh (–5 °C), mùa hè nóng (35 °C).
• Mục tiêu: U‑value ≤ 0.35 W/m²·K cho tường ngoại thất.

4.2. Lựa chọn vật liệu

• Lớp cách nhiệt: Xốp XPU dày 60 mm ((\lambda=0.025) W/m·K).
• Lớp hoàn thiện: Gạch men 12 mm, lớp vữa 10 mm.

4.3. Tính toán nhanh

R_{\text{bê}} = \frac{0.20}{1.8}=0.111\ \text{m²·K/W}

R_{\text{XPU}} = \frac{0.06}{0.025}=2.40\ \text{m²·K/W}

R_{\text{gạch}} = \frac{0.012}{0.70}=0.017\ \text{m²·K/W}

R_{\text{vữa}} = \frac{0.01}{0.80}=0.0125\ \text{m²·K/W}

R_{\text{tổng}} = 0.111+2.40+0.017+0.0125 = 2.5405\ \text{m²·K/W}

U = \frac{1}{2.5405}=0.394\ \text{W/m²·K}

Kết quả hơi cao hơn mục tiêu 0.35, nên tăng độ dày XPU lên 80 mm:

R_{\text{XPU}} = \frac{0.08}{0.025}=3.20\ \text{m²·K/W}

R_{\text{tổng}} = 0.111+3.20+0.017+0.0125 = 3.3405\ \text{m²·K/W}

U = \frac{1}{3.3405}=0.299\ \text{W/m²·K}

Đạt mục tiêu.

4.4. Bản vẽ mẫu (mô tả)

• Mặt cắt ngang:
• Bê tông 200 mm (đánh dấu bằng đường đậm).
• XPU 80 mm (gạch chéo ngang, ghi “XPU 80 mm, λ=0.025”).
• Vữa 10 mm (đánh dấu “Vữa 10 mm”).

• Gạch men 12 mm (đánh dấu “Gạch men 12 mm”).

• Mặt cắt dọc:

• Hiển thị khe co giãn 5 mm ở góc, chèn băng keo chống thấm.

• Đánh dấu vị trí lắp đặt lưới kim loại 0.5 mm để tăng độ bám dính XPU.

• Bảng thông số:
  | Thành phần | Độ dày (mm) | λ (W/m·K) | R (m²·K/W) | Ghi chú |
  |————|————|———-|————|———|
  | Bê tông | 200 | 1.80 | 0.111 | Kết cấu chịu lực |
  | XPU | 80 | 0.025 | 3.20 | Cách nhiệt chính |
  | Vữa | 10 | 0.80 | 0.0125 | Gắn kết gạch |
  | Gạch men | 12 | 0.70 | 0.017 | Hoàn thiện mặt ngoài |

5. Kiểm tra chất lượng và nghiệm thu

5.1. Kiểm tra hiện trường

Có thể bạn quan tâm: Bản Vẽ Cách Điện Vhđ24: Khái Niệm, Vai Trò Và Cách Thực Hiện Chi Tiết

1. Độ dày thực tế: Dùng thước đo độ dày, so sánh với bản vẽ.
2. Độ dính keo: Thực hiện thử kéo keo (pull‑off test) để xác định độ bám tối thiểu 0.2 MPa.
3. Kiểm tra ẩm: Đo độ ẩm vật liệu cách nhiệt bằng thiết bị đo độ ẩm (không vượt quá 5 %).

5.2. Thử nghiệm nhiệt

• Thử nghiệm hộp nhiệt (Heat Box Test): Đặt mẫu tường trong môi trường nhiệt độ chuẩn (25 °C vs 0 °C) và đo dòng nhiệt qua mẫu. So sánh với giá trị U‑value tính toán.
• Thử nghiệm infrared (IR): Sử dụng camera IR để phát hiện “cold spots” (vùng lạnh) trên bề mặt, chỉ ra vị trí lỗ hổng cách nhiệt.

5.3. Hồ sơ nghiệm thu

• Biên bản kiểm tra: Ghi chi tiết các phép đo, số liệu, và nhận xét.
• Bản vẽ “as‑built”: Cập nhật bất kỳ thay đổi nào so với bản vẽ thiết kế.
• Chứng nhận vật liệu: Đính kèm giấy chứng nhận chất lượng (ISO 9001, CE, ASTM).

6. Bảo trì và nâng cấp tường cách nhiệt

6.1. Kiểm tra định kỳ

• Hàng năm: Kiểm tra độ dày, nứt vỡ, và độ ẩm.
• Mỗi 5 năm: Thực hiện kiểm tra nhiệt toàn diện, thay thế các lớp keo hoặc lưới kim loại nếu cần.

6.2. Phương pháp sửa chữa

• Nứt vỡ nhẹ: Bôi keo epoxy chuyên dụng, ép lại.
• Mất khả năng cách nhiệt: Thêm lớp cách nhiệt mới (spray foam) lên bề mặt hiện tại, sau đó lắp lại lớp hoàn thiện.

6.3. Nâng cấp công nghệ

• Công nghệ Aerogel: Vật liệu cách nhiệt siêu nhẹ, λ≈0.015 W/m·K, phù hợp cho các dự án cao cấp.
• Công nghệ Vacuum Insulation Panels (VIP): Độ dày 20‑30 mm nhưng cho R‑value rất cao, thích hợp cho không gian hẹp.

7. Lợi ích kinh tế và môi trường của tường cách nhiệt

Lợi ích	Mô tả	Số liệu tham khảo
Tiết kiệm năng lượng	Giảm nhu cầu sưởi ấm và làm mát tới 30‑40 %	Nghiên cứu của Bộ Xây dựng 2026
Giảm phát thải CO₂	Mỗi 1 tấn tiết kiệm năng lượng = 0.8 tấn CO₂	Tính theo tiêu chuẩn IPCC
Tăng giá trị bất động sản	Nhà có cách nhiệt tốt thường bán với giá cao hơn 5‑10 %	Báo cáo thị trường bất động sản 2026
Cải thiện sức khỏe	Giảm hiện tượng “độ ẩm cao”, ngăn ngừa nấm mốc	WHO – Hướng dẫn môi trường trong nhà

8. Những sai lầm thường gặp và cách tránh

1. Bỏ qua khe co giãn: Khi nhiệt độ thay đổi, vật liệu co giãn gây nứt. Giải pháp: Đặt khe co giãn 5‑10 mm và dùng băng keo chịu nhiệt.
2. Lựa chọn vật liệu không phù hợp với môi trường: Ví dụ, EPS không chịu ẩm cao. Giải pháp: Dùng XPU hoặc sợi đá trong khu vực ẩm ướt.
3. Không tính toán đúng hệ số dẫn nhiệt của lớp hoàn thiện: Lớp vữa, sơn có thể tăng U‑value đáng kể. Giải pháp: Bao gồm tất cả các lớp trong tính toán.
4. Thi công không đồng đều: Độ dày không đồng nhất gây “thermal bridge”. Giải pháp: Dùng công cụ đo độ dày liên tục và đào tạo công nhân.
5. Bỏ qua yếu tố cháy: Một số vật liệu cách nhiệt không chịu lửa. Giải pháp: Chọn vật liệu có chỉ số chống cháy (A1‑A2).

9. Kết luận

Bản vẽ tường cách nhiệt không chỉ là bản thiết kế kỹ thuật mà còn là nền tảng cho việc đạt được hiệu suất năng lượng, bảo vệ môi trường và nâng cao chất lượng sống. Từ việc hiểu rõ các khái niệm cơ bản, lựa chọn vật liệu phù hợp, tính toán chi tiết, cho tới việc thi công, kiểm tra và bảo trì – mỗi bước đều đòi hỏi sự chính xác và tuân thủ tiêu chuẩn.

Với những hướng dẫn chi tiết trong bài viết này, các kiến trúc sư, kỹ sư, nhà thầu và chủ đầu tư sẽ có một bộ công cụ hoàn chỉnh để:

• Thiết kế bản vẽ tường cách nhiệt đáp ứng tiêu chuẩn U‑value mục tiêu.
• Lựa chọn vật liệu tối ưu dựa trên chi phí, tính năng và môi trường.
• Thực hiện kiểm tra và nghiệm thu để đảm bảo chất lượng sau thi công.
• Bảo trì và nâng cấp hệ thống cách nhiệt trong suốt vòng đời công trình.

Những nỗ lực này không chỉ mang lại lợi ích kinh tế lâu dài mà còn góp phần quan trọng vào việc giảm phát thải carbon và xây dựng một môi trường sống bền vững hơn. Hãy bắt đầu từ bản vẽ tường cách nhiệt của dự án hôm nay để tạo nên sự khác biệt cho tương lai.
