Mở Đầu

Việc đo và vẽ bản đồ không chỉ là một công việc chuyên môn dành cho các nhà khảo sát, nhà địa lý mà còn là một kỹ năng hữu ích trong nhiều lĩnh vực như kiến trúc, quy hoạch đô thị, du lịch, nông nghiệp, và thậm chí là trong các hoạt động giải trí như trò chơi nhập vai (role‑playing) hay tạo nội dung số (digital content). Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, toàn diện và thực tiễn về quy trình đo vẽ bản đồ, từ những kiến thức cơ bản, công cụ cần thiết, các bước thực hiện, cho tới các lưu ý quan trọng và các công nghệ hiện đại hỗ trợ quá trình này.

1. Kiến Thức Cơ Bản Về Đo Vẽ Bản Đồ

1.1 Định Nghĩa Bản Đồ

Bản đồ là một biểu diễn đồ họa của không gian địa lý, thể hiện vị trí và mối quan hệ không gian của các yếu tố tự nhiên (địa hình, sông ngòi, rừng) và nhân tạo (đường phố, công trình, ranh giới hành chính). Bản đồ thường được vẽ trên một mặt phẳng (trang giấy, màn hình máy tính) bằng cách sử dụng các ký hiệu, màu sắc và tỉ lệ.

1.2 Các Thành Phần Cơ Bản Của Bản Đồ

Có thể bạn quan tâm: Cách Điệu Góc Phố Vẽ: Nghệ Thuật Tô Thế Giới Qua Những Nét Vẽ Đường Phố

Thành phần	Mô tả	Ví dụ
Tiêu đề	Thông tin về nội dung, phạm vi bản đồ	“Bản đồ địa hình khu vực Thị Nại”
Khung bản đồ	Khung viền, bao gồm lề, chú giải, thang đo	Khung bao quanh toàn bộ bản đồ
Thang đo	Tỷ lệ giữa khoảng cách trên bản đồ và thực địa	1:10,000
Hướng Bắc	Mũi tên chỉ hướng bắc	Mũi tên ở góc trên bên trái
Chú giải (Legend)	Giải thích các ký hiệu, màu sắc	Đường quốc lộ, sông, rừng
Lưới tọa độ	Hệ thống toạ độ (UTM, GPS)	Hệ thống toạ độ WGS84
Nội dung bản đồ	Các yếu tố địa lý, nhân tạo	Đường, sông, địa hình, công trình

1.3 Các Loại Bản Đồ

Bản đồ địa hình: Thể hiện độ cao, độ dốc, các đặc điểm địa hình.
Bản đồ hành chính: Thể hiện ranh giới tỉnh, huyện, xã.
Bản đồ giao thông: Đường bộ, đường sắt, đường thủy.
Bản đồ chuyên đề: Nông nghiệp, tài nguyên, môi trường, du lịch.
Bản đồ số (GIS): Dữ liệu số hoá, có thể tương tác, phân tích.

2. Công Cụ Và Thiết Bị Cần Thiết

2.1 Dụng Cụ Truyền Thống

Dụng cụ	Chức năng	Lưu ý khi sử dụng
Thước dây (measuring tape)	Đo khoảng cách thực địa	Lựa chọn chất liệu bền (vải, nhựa)
Thước kẻ (ruler)	Đo trên bản đồ, tính tỷ lệ	Đảm bảo độ chính xác 0.5 mm
Compas (định hướng)	Xác định hướng Bắc	Kiểm tra độ lệch từ từ trường
Cơ khí đo độ cao (altimeter)	Đo độ cao địa hình	Cần hiệu chuẩn thường xuyên
Bảng vẽ, giấy đồ họa (drawing board, tracing paper)	Vẽ bản đồ thủ công	Đảm bảo giấy không thấm mực
Bút, bút chì, mực in	Vẽ ký hiệu, ghi chú	Dùng bút chì HB cho phác thảo, bút mực cho nét chuẩn

2.2 Thiết Bị Đo Đạc Hiện Đại

Thiết bị	Đặc điểm	Ứng dụng
GPS (Global Positioning System)	Định vị chính xác trong phạm vi 1–5 m (có thể cải thiện bằng RTK)	Xác định toạ độ điểm đo
Total Station	Kết hợp đo góc, khoảng cách bằng laser, tích hợp máy tính	Đo lưới địa hình, công trình
Drone (UAV) + Camera	Chụp ảnh vệ tinh, photogrammetry, tạo DEM	Đo địa hình, lập bản đồ đa lớp
LiDAR (Light Detection and Ranging)	Quét 3D, đo độ cao chính xác cm	Địa hình rừng, đô thị
Máy tính bảng, ứng dụng GIS (ArcGIS, QGIS)	Xử lý, vẽ, phân tích dữ liệu không gian	Tạo bản đồ số, chỉnh sửa
Phần mềm CAD (AutoCAD, MicroStation)	Vẽ kỹ thuật, tạo bản vẽ chi tiết	Thiết kế quy hoạch, kiến trúc

2.3 Lựa Chọn Công Cụ Phù Hợp

Mục tiêu dự án: Nếu chỉ cần bản đồ sơ bộ, thước dây + GPS là đủ. Đối với dự án quy hoạch đô thị, cần Total Station hoặc Drone.
Độ chính xác yêu cầu: Đối với công trình xây dựng, yêu cầu độ chính xác ≤ 5 cm → Total Station + RTK GPS.
Ngân sách: Thiết bị hiện đại đắt đỏ, có thể thuê dịch vụ hoặc hợp tác với các công ty khảo sát.

3. Quy Trình Đo Vẽ Bản Đồ

Có thể bạn quan tâm: Cách Điệu Chữ Vẽ Tường: Nghệ Thuật Trang Trí Không Gian Sống Hiện Đại

3.1 Giai Đoạn Chuẩn Bị

Xác định mục tiêu và phạm vi
Định nghĩa rõ ràng khu vực cần đo (ví dụ: “đo địa hình khu vực dự án khu căn hộ, diện tích 10 ha”).
Xác định loại bản đồ (địa hình, quy hoạch, giao thông…).
Thu thập thông tin nền
Tìm bản đồ hiện có, tài liệu địa chính, ảnh vệ tinh, dữ liệu DEM (Digital Elevation Model).
Kiểm tra độ tin cậy, ngày cập nhật, hệ tọa độ.
Lập kế hoạch khảo sát
Vạch ra lưới đo (grid) hoặc các điểm quan trọng (cột mốc, góc, ranh giới).
Xác định thứ tự đi, thời gian, đội ngũ, thiết bị cần mang theo.
Lập danh sách kiểm tra (checklist) các thiết bị, pin, thẻ nhớ.
Chuẩn bị giấy phép và an toàn
Xin phép khai thác, khảo sát (đối với khu vực công, rừng, khu bảo tồn).
Kiểm tra an toàn địa hình, thời tiết, trang bị bảo hộ (mũ bảo hiểm, găng tay, giày bảo hộ).

3.2 Giai Đoạn Thu Thập Dữ Liệu Trên Hiện Trường

3.2.1 Phương Pháp Truyền Thống (Ground Survey)

Thiết lập điểm cơ sở (benchmarks)
Đặt các điểm chuẩn có tọa độ đã biết (được xác định bằng GPS RTK).
Ghi lại độ cao và toạ độ, dùng làm điểm tham chiếu cho các phép đo tiếp theo.
Đo lưới địa hình
Sử dụng thước dây hoặc Total Station để đo khoảng cách và góc giữa các điểm trong lưới.
Đặt các điểm đo cách nhau 20 m – 50 m tùy địa hình và yêu cầu độ chính xác.
Ghi lại dữ liệu vào sổ khảo sát hoặc thiết bị điện tử (data collector).
Đo độ cao
Dùng mức độ (level) hoặc thiết bị đo độ cao laser.
Nếu sử dụng GPS, ghi lại độ cao ellipsoidal và chuyển đổi sang độ cao orthometric (sử dụng geoid model).
Ghi chú thực địa
Vẽ sơ đồ nhanh (sketch) các đặc điểm địa hình, vật thể, công trình.
Ghi chú về loại đất, cây cối, nước, các rủi ro (độ dốc nguy hiểm).

3.2.2 Phương Pháp Hiện Đại (Remote Sensing & Surveying)

Sử dụng Drone (UAV)
Lập kế hoạch bay (flight plan) với độ phủ (overlap) 70–80 % (front) và 60 % (side).
Đặt độ cao bay tùy mục tiêu: 100 m – 300 m để có độ phân giải 2–5 cm/pixel.
Thu thập ảnh chụp đa góc (oblique) nếu cần chi tiết mặt dựng.
Photogrammetry & SfM (Structure from Motion)
Xử lý ảnh bằng phần mềm (Agisoft Metashape, Pix4D) để tạo mô hình 3D (point cloud) và DSM/DTM.
Xuất dữ liệu sang định dạng GIS (GeoTIFF, LAS) để sử dụng trong phần mềm GIS.
LiDAR
Đặt thiết bị LiDAR trên máy bay hoặc drone, thu thập point cloud 3D.
Xử lý dữ liệu để tách mặt đất (ground) và vật thể (non‑ground), tạo DEM chi tiết.
GPS RTK
Thiết lập trạm base (có kết nối tới mạng dịch vụ RTK) và rover (điểm đo).
Nhận dữ liệu vị trí thực thời gian, độ chính xác cm‑level.
Ghi lại các điểm đặc biệt (cột mốc, góc, giao lộ).

3.3 Giai Đoạn Xử Lý Dữ Liệu

Kiểm tra và làm sạch dữ liệu
Loại bỏ các điểm đo lỗi (outliers) bằng cách so sánh với dữ liệu lân cận.
Kiểm tra độ chính xác (RMSE) và thực hiện điều chỉnh (adjustment) nếu cần.

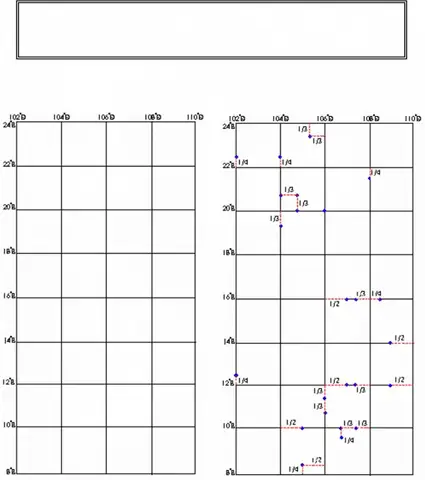

Chuyển đổi hệ tọa độ
Đảm bảo toàn bộ dữ liệu ở cùng một hệ toạ độ (ví dụ: UTM zone 48N, WGS84).
Sử dụng phần mềm GIS để thực hiện chuyển đổi (Project tool).

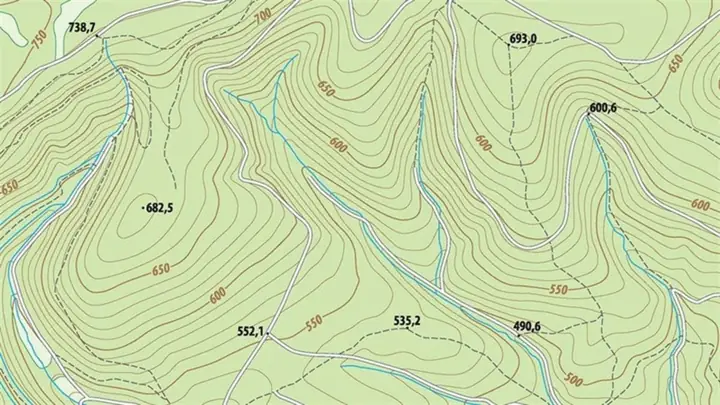

Tạo DEM và Contour
Dùng phần mềm GIS (QGIS, ArcGIS) hoặc chuyên dụng (Surfer) để nội suy điểm cao độ thành DEM.
Tạo các đường contour (đường chỉ độ cao) với khoảng cách phù hợp (5 m, 10 m tùy địa hình).
Vẽ bản đồ
Bước 1: Tạo layout (bố cục) trong phần mềm CAD hoặc GIS.
Bước 2: Thêm các lớp (layers) như: đường, sông, ranh giới, địa hình, ký hiệu.
Bước 3: Định dạng ký hiệu, màu sắc, line weight phù hợp với tiêu chuẩn (ISO 19117, USGS).
Bước 4: Thêm các thành phần bản đồ: tiêu đề, thang đo, hướng Bắc, chú giải, lưới tọa độ.
Bước 5: Kiểm tra lại độ chính xác, độ rõ nét, độ tương phản.
Bước 6: Xuất bản đồ dưới định dạng PDF, DWG, hoặc GeoPDF.
Lưu trữ và chia sẻ
Lưu trữ dữ liệu gốc (raw data) và dữ liệu đã xử lý trên máy chủ (NAS, cloud).
Đặt tên file chuẩn (ví dụ: “Bản_đồ_địa_hình_Tai_Ngon_2026_UTM48N.pdf”).
Chia sẻ qua email, hệ thống GIS nội bộ hoặc nền tảng web (ArcGIS Online, Mapbox).

3.4 Giai Đoạn Kiểm Tra và Đánh Giá

Có thể bạn quan tâm: Cách Xếp Bảng Vẽ A3: Hướng Dẫn Chi Tiết Từ A Đến Z

Tiêu chí	Phương pháp kiểm tra	Mức độ chấp nhận
Độ chính xác vị trí	So sánh các điểm kiểm tra (check points) với dữ liệu thực tế	RMSE ≤ 0.05 m (RTK), ≤ 0.5 m (GPS)
Độ chính xác cao độ	Kiểm tra các điểm cao độ với mức chuẩn địa hình	Sai lệch ≤ 0.2 m
Độ đầy đủ dữ liệu	Kiểm tra lỗ hổng (gap) trong lưới đo hoặc point cloud	Không có lỗ hổng > 5 m
Độ rõ nét bản đồ	Đánh giá độ phân giải ảnh, line weight	Độ phân giải ≥ 300 dpi cho bản in A1
Tuân thủ chuẩn	Kiểm tra các yếu tố bản đồ (legend, scale, north)	Đúng chuẩn ISO/UNEP

4. Các Kỹ Thuật Và Phương Pháp Đặc Biệt

4.1 Đo Đạc Lưới Địa Hình (Grid Survey)

Lựa chọn kích thước lưới:
Địa hình phức tạp (đồi núi) → lưới 20 m – 30 m.
Địa hình bằng phẳng → lưới 50 m – 100 m.
Phương pháp nội suy:
Triangulation (TIN – Triangular Irregular Network) cho độ chính xác cao.
Kriging cho dữ liệu ngẫu nhiên, giảm nhiễu.

4.2 Đo Đạc Đường Biên (Boundary Survey)

Sử dụng GPS RTK để xác định ranh giới chính xác.
Thiết lập cột mốc (monuments) bằng bê tông, đá, hoặc cột bê tông có GPS.
Ghi nhận tọa độ và tạo bản đồ ranh giới với lớp “Boundary” trong GIS.

4.3 Đánh Giá Độ Dốc (Slope Analysis)

Từ DEM, sử dụng công cụ “Slope” trong GIS để tính độ dốc (độ, %) cho mỗi ô lưới.
Áp dụng biểu đồ màu (color ramp) để hiển thị các mức độ dốc (ví dụ: xanh lá cho < 5 %, vàng cho 5‑15 %, đỏ > 15 %).
Sử dụng dữ liệu độ dốc để quy hoạch đất, đánh giá nguy cơ sạt lở.

4.4 Lập Bản Đồ 3D

Có thể bạn quan tâm: Cách Xếp Bản Vẽ A2: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Từ point cloud: Chuyển point cloud thành mô hình 3D (Mesh) bằng phần mềm CloudCompare, Autodesk ReCap.
Tích hợp vào GIS: Sử dụng ArcGIS Pro 3D Analyst hoặc QGIS 3D để hiển thị DEM + vector layers.
Ứng dụng: Phân tích tầm nhìn, mô phỏng lũ lụt, thiết kế kiến trúc.

5. Các Phần Mềm Hỗ Trợ Đo Vẽ Bản Đồ

Phần mềm	Loại	Ưu điểm	Nhược điểm
ArcGIS Pro	GIS, CAD	Tích hợp mạnh, phân tích 3D, hỗ trợ đa dạng định dạng	Phí bản quyền cao
QGIS	GIS (mở)	Miễn phí, cộng đồng lớn, plugin phong phú	Giao diện không đồng nhất
AutoCAD Map 3D	CAD/GIS	Kết hợp vẽ kỹ thuật và dữ liệu không gian	Phải có kiến thức CAD
MicroStation	CAD	Độ ổn định, được dùng trong công trình lớn	Chi phí
Agisoft Metashape	Photogrammetry	Xử lý ảnh nhanh, tạo DEM chất lượng	Giá cao
Pix4Dmapper	Photogrammetry	Tối ưu cho drone, giao diện thân thiện	Đòi hỏi máy tính mạnh
Surfer	Đồ họa dữ liệu	Tạo contour, surface dễ dàng	Không mạnh về GIS

6. Lưu Ý Quan Trọng Khi Đo Vẽ Bản Đồ

Độ chính xác vs. chi phí: Không phải mọi dự án đều cần độ chính xác cm‑level. Hãy cân nhắc chi phí thiết bị, thời gian và yêu cầu thực tế.
Thời gian và thời tiết: Thời tiết xấu (mưa, gió mạnh) ảnh hưởng tới việc bay drone, đo GPS. Lên lịch linh hoạt.
Quy chuẩn địa phương: Mỗi quốc gia, mỗi tỉnh có tiêu chuẩn bản đồ riêng (ví dụ: Việt Nam: TCVN 7102, TCVN 7105). Hãy tuân thủ.
Bảo mật dữ liệu: Đối với dự án nhạy cảm (cơ sở hạ tầng, quân sự), dữ liệu phải được mã hoá và lưu trữ an toàn.
Kiểm tra lại trên thực địa: Sau khi hoàn thành bản đồ, cần thực địa kiểm tra lại các điểm quan trọng để chắc chắn độ tin cậy.
Cập nhật bản đồ: Địa hình thay đổi (xây dựng, thiên tai). Cần lập kế hoạch cập nhật định kỳ (mỗi 3–5 năm hoặc khi có thay đổi lớn).

7. Ứng Dụng Thực Tiễn

7.1 Quy Hoạch Đô Thị

Bản đồ địa hình giúp xác định vùng xây dựng, khu vực tránh lũ, khu vực bảo tồn.
Bản đồ hạ tầng (đường, điện, nước) hỗ trợ thiết kế mạng lưới tiện ích.

7.2 Nông Nghiệp Thông Minh

Sử dụng bản đồ đất (soil map) kết hợp với bản đồ độ cao để quyết định vị trí trồng, tưới tiêu.
Đánh giá độ dốc để thiết kế hệ thống thoát nước.

7.3 Du Lịch & Bảo Tồn

Bản đồ du lịch (địa điểm, lộ trình) giúp khách du lịch định hướng.
Bản đồ sinh thái hỗ trợ quản lý khu bảo tồn, theo dõi thay đổi môi trường.

7.4 Xây Dựng và Kiểm Định

Đo đạc cột mốc và đường biên để xác định vị trí công trình.
Kiểm tra độ dốc và độ ổn định đất nền trước khi xây.

8. Kết Luận

Đo và vẽ bản đồ là một quy trình phức tạp, yêu cầu sự kết hợp giữa kiến thức lý thuyết, kỹ năng thực địa và công nghệ hiện đại. Từ việc chuẩn bị tài liệu, lập kế hoạch, thực hiện đo đạc trên thực địa, xử lý dữ liệu, cho tới việc tạo ra bản đồ chuẩn xác và có giá trị sử dụng, mỗi bước đều đóng vai trò quan trọng.

Với sự phát triển nhanh chóng của công nghệ GPS, Drone, LiDAR và phần mềm GIS, quá trình đo vẽ bản đồ đã trở nên nhanh chóng, chính xác và đa dạng hơn bao giờ hết. Tuy nhiên, việc lựa chọn công cụ, phương pháp phù hợp với mục tiêu, ngân sách và điều kiện thực địa vẫn là yếu tố quyết định thành công của dự án.

Hy vọng bài viết này đã cung cấp cho bạn một cái nhìn toàn diện và chi tiết về cách đo vẽ bản đồ, từ những kiến thức nền tảng đến các công nghệ tiên tiến, giúp bạn tự tin thực hiện các dự án bản đồ trong công việc hoặc sở thích cá nhân. Chúc bạn thành công!
