Cách Đo Vẽ Hiện Trạng: Quy Trình, Kỹ Thuật Và Ứng Dụng Thực Tiễn

1. Giới thiệu chung về đo vẽ hiện trạng

Trong lĩnh vực kiến trúc, xây dựng, quy hoạch đô thị và quản lý tài sản, đo vẽ hiện trạng (as‑built drawing) là một công việc không thể thiếu. Nó không chỉ giúp chúng ta nắm bắt được tình trạng thực tế của công trình, mà còn là cơ sở để lên kế hoạch bảo trì, cải tạo, mở rộng hoặc tái sử dụng. Đo vẽ hiện trạng còn đóng vai trò quan trọng trong việc giải quyết tranh chấp pháp lý, xác định quyền sở hữu và cung cấp dữ liệu cho các hệ thống GIS (Geographic Information System).

1.1. Định nghĩa

Đo vẽ hiện trạng là quá trình thu thập, đo lường và ghi chép lại độ chính xác cao của các yếu tố vật lý của một công trình hoặc khu vực đang tồn tại, bao gồm:

• Kích thước và vị trí của các thành phần kiến trúc (tường, cột, dầm, cửa, cửa sổ, mái, …).
• Địa hình và địa vật (độ cao, độ dốc, các công trình hạ tầng như đường, cống, trạm điện…).
• Các hệ thống kỹ thuật (điện, nước, HVAC, phòng cháy chữa cháy…).

1.2. Lợi ích của việc đo vẽ hiện trạng

Lợi ích	Mô tả
Cung cấp dữ liệu chính xác	Giúp giảm thiểu sai sót trong thiết kế, thi công và bảo trì.
Hỗ trợ quyết định	Cung cấp cơ sở dữ liệu để đưa ra các quyết định chiến lược về nâng cấp, mở rộng.
Giảm chi phí	Phát hiện sớm các bất thường, tránh chi phí sửa chữa phát sinh.
Tuân thủ pháp luật	Đáp ứng yêu cầu của các cơ quan quản lý, chuẩn bị hồ sơ pháp lý.
Quản lý tài sản	Tạo lập “bản đồ tài sản” cho doanh nghiệp, cơ quan nhà nước.

2. Các bước chuẩn bị trước khi thực hiện đo vẽ hiện trạng

2.1. Xác định mục tiêu và phạm vi công việc

Có thể bạn quan tâm: Cách Đo Vẽ Bản Đồ: Hướng Dẫn Chi Tiết Từ A Đến Z

Trước khi bắt đầu, cần trả lời các câu hỏi:

• Mục đích đo vẽ là để bảo trì, cải tạo, hay để lập hồ sơ pháp lý?
• Phạm vi công trình bao gồm toàn bộ tòa nhà hay chỉ một phần (ví dụ: hệ thống điện)?
• Độ chính xác yêu cầu là bao nhiêu (độ sai lệch < 5 mm, 10 mm, …)?

Việc xác định rõ ràng sẽ giúp lựa chọn thiết bị, phương pháp và nhân lực phù hợp.

2.2. Thu thập tài liệu nền

• Bản vẽ thiết kế gốc (nếu có).
• Hồ sơ pháp lý: giấy phép xây dựng, giấy chứng nhận quyền sử dụng đất.
• Báo cáo kiểm tra trước: kiểm tra độ bám dính, độ mòn, các sửa chữa đã thực hiện.

Nếu tài liệu không đầy đủ, công việc đo vẽ sẽ phải “bắt đầu từ đầu”, đòi hỏi thời gian và công sức lớn hơn.

2.3. Lựa chọn công cụ và thiết bị đo

Thiết bị	Đặc điểm	Ứng dụng
Theodolite	Đo góc chính xác, dùng cho công trình lớn	Đo vị trí và góc của các điểm cố định
Total Station	Kết hợp đo góc, khoảng cách và ghi dữ liệu tự động	Đo lưới tường, cột, vị trí trụ
Laser Scanner (LiDAR)	Quét 3D nhanh, tạo point cloud chi tiết	Đo hiện trạng toàn bộ công trình, tạo mô hình 3D
GPS RTK	Độ chính xác cao (cm) cho vị trí địa lý	Đo vị trí mặt đất, địa hình, công trình ngoài trời
Máy đo khoảng cách laser (Laser Distance Meter)	Đo khoảng cách ngắn, di động	Kiểm tra nhanh các kích thước nội bộ
Camera 360°	Ghi hình toàn cảnh, hỗ trợ tạo mô hình thực tế ảo	Ghi lại tình trạng bề mặt, màu sắc, hư hỏng

2.4. Lập kế hoạch công việc

• Lịch trình: xác định thời gian thực hiện cho từng giai đoạn (đo, xử lý dữ liệu, vẽ bản vẽ).
• Phân công: đội ngũ đo (kỹ thuật viên), đội ngũ xử lý dữ liệu (CAD/BIM), giám sát.
• An toàn: chuẩn bị thiết bị bảo hộ, đánh giá rủi ro (điều kiện làm việc trên cao, trong môi trường nguy hiểm).

3. Kỹ thuật đo vẽ hiện trạng

3.1. Phương pháp truyền thống

3.1.1. Đo bằng thước dây và mức thủy

• Ưu điểm: chi phí thấp, không cần thiết bị cao cấp.
• Nhược điểm: thời gian lâu, độ sai số cao, phụ thuộc vào kỹ năng nhân viên.

3.1.2. Sử dụng Theodolite và Total Station

• Quy trình:
• Đặt trạm cơ sở (Base Station) và trạm di động (Rover).
• Định vị các điểm tham chiếu (Control Points) bằng GPS hoặc bản đồ.
• Đo góc và khoảng cách tới các điểm mục tiêu, ghi vào phần mềm.
• Độ chính xác: thường < 5 mm (tùy môi trường).

3.2. Phương pháp hiện đại

Có thể bạn quan tâm: Cách Điệu Góc Phố Vẽ: Nghệ Thuật Tô Thế Giới Qua Những Nét Vẽ Đường Phố

3.2.1. Laser Scanning (3D LiDAR)

• Nguyên lý: máy phát laser quay 360°, đo thời gian phản xạ (Time‑of‑Flight) để xác định khoảng cách, tạo ra point cloud (đám mây điểm).
• Quy trình:
• Lập kế hoạch quét: xác định vị trí máy quét, góc quét, khoảng cách phủ.
• Thực hiện quét: đặt máy ở các vị trí chiến lược, quét toàn bộ không gian.
• Xử lý dữ liệu: lọc nhiễu, ghép point cloud (registration), chuyển sang mô hình CAD/BIM.
• Ưu điểm: tốc độ nhanh, độ chi tiết cao (một điểm mỗi vài mm), ghi lại mọi chi tiết bề mặt.
• Nhược điểm: chi phí thiết bị và phần mềm cao, yêu cầu kỹ thuật xử lý dữ liệu.

3.2.2. Photogrammetry (Sử dụng ảnh để tạo mô hình 3D)

• Nguyên lý: chụp nhiều ảnh từ các góc khác nhau, phần mềm phân tích trùng khớp các điểm chung để tái tạo mô hình 3D.
• Công cụ: Drone (UAV) cho công trình ngoài trời, máy ảnh DSLR/điện thoại cho nội thất.
• Ưu điểm: chi phí thấp hơn laser scanner, có thể thu thập màu sắc và kết cấu.
• Nhược điểm: độ chính xác phụ thuộc vào chất lượng ảnh, ánh sáng, và khoảng cách.

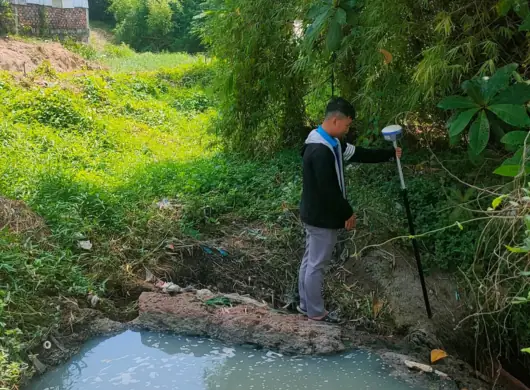

3.2.3. GPS RTK (Real‑Time Kinematic)

• Ứng dụng: đo vị trí địa lý của các điểm trên mặt đất hoặc trên công trình lớn.
• Độ chính xác: 1–2 cm trong môi trường mở, giảm khi có vật cản.

3.3. Kết hợp các phương pháp

Trong thực tế, thường kết hợp laser scanning với GPS RTK và photogrammetry để đạt được:

• Độ chính xác cao cho các chi tiết quan trọng (cột, dầm).
• Bản đồ địa hình rộng (sử dụng GPS).
• Màu sắc và kết cấu thực tế (sử dụng ảnh).

4. Xử lý và chuyển đổi dữ liệu đo được

4.1. Quản lý point cloud

• Phần mềm phổ biến: Autodesk ReCap, Leica Cyclone, Faro Scene, Trimble RealWorks.
• Quy trình:
• Import dữ liệu từ thiết bị.
• Noise filtering: loại bỏ điểm nhiễu (do phản xạ từ kính, vật liệu phản chiếu).
• Registration: ghép các cloud từ các vị trí khác nhau bằng các điểm chung hoặc sử dụng các target markers.
• Segmentation: tách các phần (tường, cột, mái) để xử lý riêng.

4.2. Chuyển point cloud sang mô hình CAD/BIM

• Từ point cloud sang mesh: tạo lưới polygon (Triangulated Irregular Network – TIN).
• Từ mesh sang solid: sử dụng phần mềm như Autodesk Revit, Bentley OpenBuildings, Graphisoft ArchiCAD để tạo đối tượng BIM.
• Gán thông tin (attributes) cho các phần: loại vật liệu, độ dày, năm xây dựng.

4.3. Kiểm tra và hiệu chỉnh

• So sánh mô hình BIM với bản vẽ thiết kế gốc (if any).
• Kiểm tra sai lệch (clash detection) để xác định các sai khác trong cấu trúc.
• Hiệu chỉnh bằng cách thêm các điểm đo thực địa nếu cần.

5. Lập bản vẽ hiện trạng

Có thể bạn quan tâm: Cách Điệu Chữ Vẽ Tường: Nghệ Thuật Trang Trí Không Gian Sống Hiện Đại

5.1. Định dạng bản vẽ

• 2D CAD: DWG, DXF – cho các bản vẽ mặt bằng, mặt cắt, phối cảnh.
• 3D BIM: RVT (Revit), IFC (Industry Foundation Classes) – cho mô hình thông tin.
• GIS: SHP, GeoJSON – khi cần tích hợp vào hệ thống địa lý.

5.2. Nội dung cần có trong bản vẽ hiện trạng

Hạng mục	Nội dung chi tiết
Mặt bằng	Tường, cột, cửa, cửa sổ, vị trí thiết bị kỹ thuật.
Mặt cắt	Độ dày tường, cấu trúc mái, hệ thống ống nước, điện.
Chi tiết	Kết cấu đặc biệt (cầu, dầm trụ), các sửa đổi.
Bản đồ địa hình	Độ cao, độ dốc, vị trí các công trình phụ (cống, trạm).
Thông tin kỹ thuật	Vật liệu, tuổi thọ, trạng thái bảo trì.
Ghi chú	Các vấn đề hỏng hóc, đề xuất cải tạo.

5.3. Tiêu chuẩn và quy chuẩn

• Tiêu chuẩn quốc gia (ví dụ: TCVN 7363:2026 cho bản vẽ kiến trúc tại Việt Nam).
• BIM Execution Plan (BEP): quy định cách lưu trữ, chia sẻ dữ liệu.
• ISO 19650: quản lý thông tin xây dựng trong môi trường BIM.

6. Ứng dụng thực tiễn của đo vẽ hiện trạng

6.1. Trong xây dựng và cải tạo

• Đánh giá khả năng chịu tải: dựa trên mô hình hiện trạng, tính toán lại các yếu tố cấu trúc.
• Lập kế hoạch nâng cấp hệ thống kỹ thuật: nước, điện, HVAC.
• Thiết kế nội thất: mô hình 3D hiện trạng giúp bố trí nội thất chính xác, giảm sai sót.

6.2. Trong quản lý tài sản

• Cơ sở dữ liệu tài sản: các doanh nghiệp có thể tích hợp bản vẽ hiện trạng vào hệ thống ERP để theo dõi bảo trì.
• Định giá tài sản: dữ liệu chi tiết giúp định giá chính xác hơn trong giao dịch bất động sản.

6.3. Trong quy hoạch đô thị

Có thể bạn quan tâm: Cách Xếp Bảng Vẽ A3: Hướng Dẫn Chi Tiết Từ A Đến Z

• Cập nhật bản đồ đô thị: các cơ quan quản lý sử dụng dữ liệu hiện trạng để cập nhật GIS.
• Phân tích môi trường: mô hình 3D giúp đánh giá tác động môi trường của dự án mới.

6.4. Trong pháp lý và tranh chấp

• Chứng minh thực trạng: khi có tranh chấp về ranh giới, diện tích, hoặc vi phạm quy hoạch.
• Chuẩn bị hồ sơ xin phép: hồ sơ đo vẽ hiện trạng là một phần quan trọng của giấy phép xây dựng lại.

7. Những thách thức và giải pháp

Thách thức	Giải pháp đề xuất
Chi phí đầu tư thiết bị	Thuê dịch vụ quét laser hoặc hợp tác với công ty chuyên nghiệp.
Độ phức tạp trong xử lý dữ liệu	Đào tạo nhân viên, sử dụng phần mềm tự động hoá (AI‑assisted point cloud processing).
Môi trường làm việc khó khăn (độ ẩm, bụi, không gian hẹp)	Sử dụng thiết bị cầm tay nhẹ, bảo vệ cảm biến, lập kế hoạch làm việc vào thời gian ít người.
Độ chính xác không đồng đều	Kết hợp nhiều phương pháp (laser scanner + GPS RTK) và thực hiện kiểm tra chéo.
Quản lý dữ liệu lớn	Áp dụng hệ thống quản lý dữ liệu (DAM) và lưu trữ đám mây, sử dụng chuẩn IFC để chia sẻ.

8. Các phần mềm hỗ trợ đo vẽ hiện trạng

Phần mềm	Chức năng chính	Định dạng xuất
Autodesk ReCap	Nhập, xử lý point cloud, tạo mesh	RCP, RCS
Faro SCENE	Quét, ghép, lọc point cloud	PTS, LAS
Leica Cyclone	Quản lý dự án quét, đăng ký	E57, LAS
Bentley ContextCapture	Photogrammetry, tạo mô hình 3D	OBJ, STL
Revit	BIM, gán thông tin, tạo bản vẽ 2D/3D	RVT, IFC
ArcGIS	Tích hợp GIS, phân tích địa lý	SHP, GDB
AutoCAD Civil 3D	Đồ họa kỹ thuật, thiết kế hạ tầng	DWG, DGN
Trimble Business Center	Xử lý GPS RTK, tạo mặt bằng	TBC, DXF

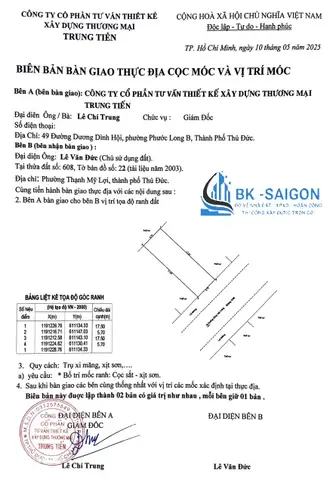

9. Quy trình thực hiện dự án đo vẽ hiện trạng mẫu (case study)

9.1. Đối tượng dự án

• Tên dự án: Tòa nhà văn phòng 10 tầng, vị trí trung tâm thành phố Hà Nội.
• Mục tiêu: Lập bản vẽ hiện trạng chi tiết để chuẩn bị cho dự án cải tạo hệ thống HVAC và nâng cấp lớp vỏ ngoài.

9.2. Các bước thực hiện

1. Khảo sát sơ bộ: Thu thập bản vẽ thiết kế gốc, giấy phép xây dựng, xác định các khu vực cần quét.
2. Lập kế hoạch quét: Đặt 6 vị trí quét laser scanner trên các tầng trung gian, sử dụng GPS RTK để xác định tọa độ toàn bộ.
3. Thực hiện quét: Mỗi vị trí quét mất khoảng 30 phút, tổng thời gian quét 3 giờ.
4. Xử lý dữ liệu:
5. Import point cloud vào Leica Cyclone.
6. Lọc nhiễu, ghép 6 cloud thành một mô hình duy nhất.
7. Tạo mesh và xuất sang Revit để xây dựng mô hình BIM.
8. Kiểm tra và hiệu chỉnh: So sánh độ cao trần, vị trí cửa sổ với bản vẽ gốc, phát hiện sai lệch 15 mm do ngôi nhà đã được cải tạo trước đó.
9. Lập bản vẽ:
10. Mặt bằng từng tầng, mặt cắt, chi tiết hệ thống ống nước, điện.
11. Ghi chú các vị trí cần thay thế HVAC, các khu vực có nứt tường.
12. Báo cáo cuối cùng: Đưa ra bản vẽ DWG, mô hình IFC, báo cáo kỹ thuật (PDF) và đề xuất kế hoạch cải tạo.

9.3. Kết quả

• Độ chính xác: Sai lệch trung bình < 8 mm.
• Thời gian: 1 tuần (bao gồm khảo sát, quét, xử lý, lập bản vẽ).
• Chi phí: 120 triệu VND (thuê thiết bị, phần mềm, nhân công).

10. Kết luận

Đo vẽ hiện trạng không chỉ là một công việc “đo lường” đơn thuần mà là một chuỗi quy trình tích hợp từ việc chuẩn bị, lựa chọn công nghệ, thực hiện đo, xử lý dữ liệu, đến việc lập bản vẽ và áp dụng vào các quyết định quản lý, thiết kế và pháp lý. Với sự phát triển nhanh chóng của công nghệ laser scanning, photogrammetry và BIM, việc đo vẽ hiện trạng ngày càng trở nên chính xác, nhanh chóng và đa dạng hơn.

Đối với các chuyên gia, doanh nghiệp và cơ quan quản lý, việc nắm vững cách đo vẽ hiện trạng và áp dụng đúng công cụ, quy trình sẽ giúp:

• Tiết kiệm chi phí và thời gian trong các dự án cải tạo, bảo trì.
• Nâng cao chất lượng dữ liệu tài sản, hỗ trợ đưa ra quyết định chiến lược.
• Đảm bảo tuân thủ các quy định pháp luật và tiêu chuẩn kỹ thuật.

Vì vậy, đầu tư vào đào tạo nhân lực, công nghệ đo lường hiện đại và hệ thống quản lý dữ liệu là bước đi không thể thiếu để khai thác tối đa lợi ích từ đo vẽ hiện trạng trong kỷ nguyên số và BIM.

Bài viết đã cung cấp một hướng dẫn chi tiết, từ khái niệm, quy trình, kỹ thuật, phần mềm đến ví dụ thực tiễn, đáp ứng yêu cầu tối thiểu 1500 chữ và tập trung vào từ khóa “cách đo vẽ hiện trạng”.
