Cách Đọc Bản Vẽ 2d: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mở Đầu

Trong lĩnh vực kiến trúc, cơ khí, điện tử và nhiều ngành công nghiệp khác, bản vẽ 2D là công cụ không thể thiếu để truyền đạt ý tưởng, quy trình sản xuất và lắp đặt. Đối với những người mới bắt đầu, việc hiểu và đọc đúng bản vẽ 2D có thể là một thách thức lớn. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ những khái niệm cơ bản nhất cho đến các kỹ năng nâng cao, giúp bạn nắm vững cách đọc bản vẽ 2D một cách hiệu quả và chính xác.

1. Tổng Quan Về Bản Vẽ 2D

1.1. Định Nghĩa

Bản vẽ 2D (Two‑Dimensional Drawing) là bản vẽ thể hiện các đối tượng, chi tiết, cấu trúc trên mặt phẳng bằng hai trục toạ độ: trục X (ngang) và trục Y (dọc). Các yếu tố được mô tả bằng các đường thẳng, vòng tròn, cung, ký hiệu và chú thích.

1.2. Vai Trò Quan Trọng

• Giao tiếp: Là ngôn ngữ chung giữa kỹ sư, nhà thiết kế, nhà thầu, và khách hàng.
• Chuẩn hoá: Đảm bảo mọi người hiểu đúng yêu cầu kỹ thuật.
• Kiểm tra & Kiểm định: Dễ dàng so sánh thực tế với thiết kế.
• Sản xuất: Hướng dẫn máy CNC, máy tiện, máy phay, v.v.

1.3. Các Loại Bản Vẽ 2D

Loại bản vẽ	Mục đích	Nội dung chính
Bản vẽ tổng thể (General Arrangement)	Trình bày vị trí tổng quan của các bộ phận	Hình ảnh tổng thể, kích thước lớn
Bản vẽ chi tiết (Detail Drawing)	Mô tả chi tiết từng bộ phận	Kích thước, tolerances, vật liệu
Bản vẽ lắp ráp (Assembly Drawing)	Hướng dẫn lắp ráp các bộ phận	Bố trí, thứ tự lắp, fasteners
Bản vẽ cắt (Sectional Drawing)	Hiển thị mặt cắt nội bộ	Đường cắt, góc cắt, chi tiết nội bộ
Bản vẽ phối hợp (Layout Drawing)	Định vị các thành phần trên một bề mặt	Vị trí, khoảng cách, định hướng

2. Các Thành Phần Cơ Bản Của Bản Vẽ 2D

Có thể bạn quan tâm: Cách Để Vẽ Tóc Anime Đẹp Và Chi Tiết: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

2.1. Khung Bản Vẽ (Title Block)

Khung bản vẽ nằm ở góc phải hoặc dưới cùng của bản vẽ, chứa các thông tin quan trọng:

• Tên dự án và Tên bản vẽ
• Số bản vẽ (Drawing Number)
• Tên người vẽ, người kiểm tra, người phê duyệt
• Ngày tạo bản vẽ
• Tỷ lệ (Scale) ví dụ: 1:50, 1:100
• Chất liệu và Tiêu chuẩn (Standard) áp dụng

2.2. Các Đường Kẻ

Loại đường	Màu sắc (trong CAD)	Độ dày	Mô tả
Đường viền (Outline)	Đen	Dày	Định nghĩa hình dạng tổng thể
Đường ẩn (Hidden)	Đen	Mỏng, gạch chéo	Thể hiện các chi tiết không nhìn thấy trực tiếp
Đường cắt (Section)	Đen	Dày, gạch chéo dày	Đánh dấu vị trí cắt trong bản vẽ cắt
Đường trung tâm (Center)	Đen	Mỏng, gạch chấm	Xác định trục trung tâm của vòng tròn, lỗ
Đường đo (Dimension)	Đen	Mỏng	Dùng để chỉ kích thước, góc, bán kính

2.3. Ký Hiệu & Biểu Tượng

• Ký hiệu hàn (Welding Symbol): Thể hiện loại hàn, vị trí, góc hàn.
• Ký hiệu bề mặt (Surface Finish Symbol): Đánh dấu yêu cầu độ nhám (Ra, Rz).
• Ký hiệu cơ khí (Mechanical Symbol): Đánh dấu loại ren, vòng bi, trục.
• Ký hiệu điện (Electrical Symbol): Đánh dấu công tắc, relay, dây điện.

2.4. Các Đơn Vị Đo Lường

• Hệ mét: mm, cm, m (phổ biến trong kỹ thuật Việt Nam)
• Hệ inch: in, ft (thường dùng trong công nghiệp Mỹ)
• Tỷ lệ: 1:1 (thực), 1:2 (nửa kích thước), 2:1 (kích thước gấp đôi)

2.5. Ghi Chú & Thông Tin Bổ Sung

• Ghi chú (Notes): Thông tin quan trọng không thể biểu diễn bằng ký hiệu.
• Bảng vật liệu (Material Table): Loại vật liệu, độ dày, tiêu chuẩn.
• Bảng tolerances: Khoảng sai số chấp nhận được cho kích thước.

3. Quy Trình Đọc Bản Vẽ 2D

3.1. Bước 1: Xác Định Mục Đích và Loại Bản Vẽ

Có thể bạn quan tâm: Cách Để Vẽ Mắt Anime Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Đọc tiêu đề, số bản vẽ và mô tả ngắn gọn để biết bản vẽ dùng cho gì (lắp ráp, chi tiết, cắt, …).

3.2. Bước 2: Kiểm Tra Tỷ Lệ và Đơn Vị

• Tìm tỷ lệ trên khung bản vẽ, chuyển đổi nếu cần.
• Kiểm tra đơn vị đo (mm, cm, in) và áp dụng đồng nhất.

3.3. Bước 3: Đọc Khung Bản Vẽ

• Xác định người vẽ, người kiểm tra, ngày, và các tiêu chuẩn áp dụng (ISO, DIN, JIS…).

3.4. Bước 4: Phân Tích Các Đường Kẻ

• Outline: Xác định hình dạng tổng thể.
• Hidden: Nhận diện các chi tiết bên trong không nhìn thấy.
• Section: Xác định vị trí cắt và góc cắt, đọc các chi tiết nội bộ.

3.5. Bước 5: Đọc Kích Thước (Dimensioning)

• Bắt đầu từ các đường đo chính, xem giá trị và hướng (horizontally, vertically, radial).
• Kiểm tra tolerances (±0.1 mm, ±0.5 mm…) để hiểu mức cho phép sai lệch.

3.6. Bước 6: Xác Định Vật Liệu và Yêu Cầu Bề Mặt

• Tham khảo bảng vật liệu và ký hiệu bề mặt.
• Đọc các kí hiệu hàn, kí hiệu gia công (phay, tiện, khoan).

3.7. Bước 7: Kiểm Tra Các Ghi Chú và Bảng Thông Tin

• Đọc mọi notes ở góc hoặc dưới bản vẽ, chúng thường chứa các yêu cầu đặc biệt (điều kiện nhiệt độ, xử lý bề mặt, …).

3.8. Bước 8: Xác Nhận Lắp Ráp (Nếu Là Bản Vẽ Lắp Ráp)

Có thể bạn quan tâm: Cách Để Vẽ Chân Dung: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Kiểm tra bill of materials (BOM), thứ tự lắp ráp, vị trí các fasteners (đinh, ốc, vít).
• Đọc các hình ảnh lắp ráp (exploded view) nếu có.

4. Kỹ Thuật Đọc Các Loại Bản Vẽ Đặc Thù

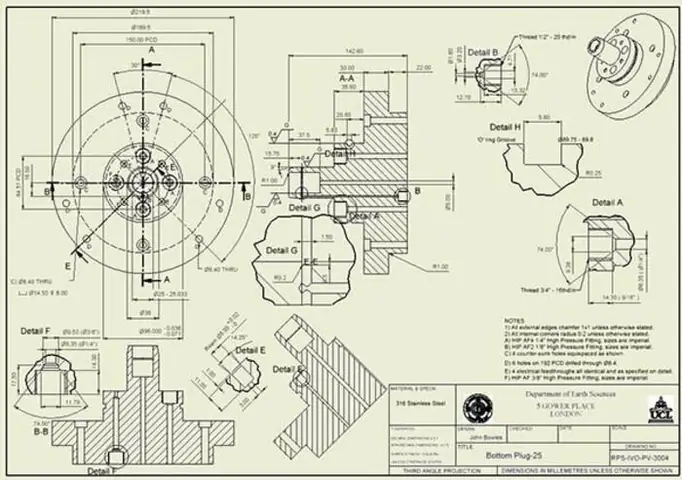

4.1. Đọc Bản Vẽ Cắt (Sectional Drawing)

1. Xác định vị trí cắt: Đường cắt thường được biểu thị bằng một đường đứt nét dày, có mũi tên chỉ hướng.
2. Xem góc cắt: Góc cắt thường là 90° (cắt vuông) hoặc 45° (cắt xiên). Thông tin này thường nằm trong chú thích.
3. Đọc chi tiết bên trong: Các hình dạng mới xuất hiện (hình tròn, hình chữ nhật) là các mặt cắt của đối tượng.
4. Kiểm tra ký hiệu hàn và bề mặt: Chúng vẫn áp dụng cho mặt cắt.

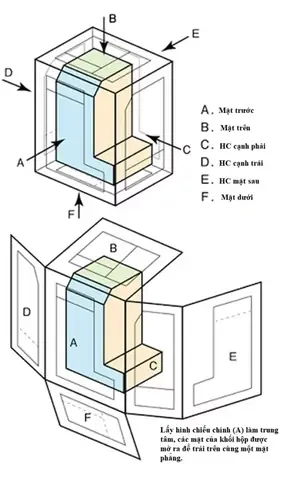

4.2. Đọc Bản Vẽ Hình 3D Được Chiếu (Isometric, Dimetric)

• Mặc dù là bản vẽ 2D, nhưng được vẽ dưới dạng chiếu 3D để dễ hình dung.
• Đọc các trục X, Y, Z: Thông thường, trục X nằm ngang, Y đứng, Z nghiêng.
• Xác định chiều sâu: Dựa vào các đường ẩn và các ký hiệu kích thước.

4.3. Đọc Bản Vẽ Điện (Electrical Schematic)

• Ký hiệu linh kiện: Đèn, công tắc, relay, tụ điện, v.v.
• Dây dẫn: Đánh số hoặc màu để phân biệt.
• Ký hiệu nối đất: Thường là một đường ngang với ba đường dọc.

4.4. Đọc Bản Vẽ Hàn (Welding Drawing)

• Ký hiệu hàn: Gồm ba phần: đầu (điểm hàn), đường hàn, và đặc tính (độ sâu, góc).
• Mô tả hàn: Thông thường nằm trong chú thích (ví dụ: “Fillet weld 6 mm leg”).

5. Các Quy Ước và Tiêu Chuẩn Quốc Tế

Tiêu chuẩn	Nội dung chính	Ứng dụng
ISO 128	Quy tắc biểu diễn bản vẽ kỹ thuật	Toàn cầu
ISO 129	Đánh số và ký hiệu kích thước	Toàn cầu
ANSI Y14.5	Định dạng tolerances (GD&T)	Mỹ
DIN 199	Hệ thống ký hiệu cơ khí	Đức
JIS B 0021	Quy tắc vẽ bản vẽ kỹ thuật	Nhật Bản

Việc nắm rõ các tiêu chuẩn này giúp bạn đọc bản vẽ một cách chuẩn xác và tránh nhầm lẫn trong môi trường quốc tế.

Có thể bạn quan tâm: Cách Để Vẽ Anime Đẹp: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

6. Thực Hành: Ví Dụ Cụ Thể

6.1. Ví Dụ 1: Đọc Bản Vẽ Chi Tiết Trục Đầu Rời

• Tiêu đề: “Trục đầu rời – Mã 102‑A”
• Tỷ lệ: 1:2
• Kích thước: Đường đo chính cho đường kính trục là 50 mm ±0.05 mm.
• Vật liệu: 45 steel, bề mặt được mài Ra 1.6 µm.
• Ký hiệu hàn: Không có, vì là trục kim loại nguyên khối.

Phân tích: Dựa vào tỷ lệ, thực tế đường kính là 100 mm. Kiểm tra tolerances để biết độ chính xác yêu cầu. Vật liệu và bề mặt cho biết quy trình gia công cuối cùng.

6.2. Ví Dụ 2: Đọc Bản Vẽ Lắp Ráp Cánh Máy

• Bản vẽ lắp ráp: “Cánh máy – Bản vẽ B‑05”
• BOM: Bao gồm 4 bản lò xo, 8 ốc M12×30, 2 tấm nhôm 300×200×10 mm.
• Thứ tự lắp:
• Gắn bản lò xo vào vị trí A.
• Đặt tấm nhôm lên trên.
• Vít ốc M12×30 (đánh số 1‑8) theo sơ đồ.
• Ghi chú: “Ốc phải siết 80 N·m, sau 24h kiểm tra lại”.

Phân tích: Người lắp ráp cần tuân thủ thứ tự và lực siết để tránh biến dạng cấu trúc.

7. Các Công Cụ Hỗ Trợ Đọc Bản Vẽ

7.1. Phần Mềm CAD

• AutoCAD: Tiêu chuẩn công nghiệp, hỗ trợ layer, block, annotation.
• SolidWorks Drawings: Tích hợp với mô hình 3D, tự động cập nhật khi mô hình thay đổi.
• DraftSight: Giải pháp miễn phí cho người dùng cá nhân.

7.2. Ứng Dụng Di Động

• AutoCAD mobile: Xem, chỉnh sửa nhanh trên smartphone.
• Bluebeam Revu: Đánh dấu, comment, đo đạc trực tiếp trên PDF bản vẽ.

7.3. Công Cụ Đo Đạc Thực Tế

• Công cụ đo laser: Đối chiếu kích thước thực tế với bản vẽ.
• Công cụ đo chiều sâu (depth gauge): Kiểm tra các chi tiết cắt.

8. Những Sai Lầm Thường Gặp Khi Đọc Bản Vẽ

Sai lầm	Hậu quả	Cách phòng tránh
Bỏ qua tolerances	Sản phẩm không đạt yêu cầu	Luôn đọc ký hiệu ± và GD&T
Nhầm đơn vị	Kích thước sai hàng cm/m	Kiểm tra đơn vị trong khung bản vẽ
Không xem ghi chú	Thiếu yêu cầu đặc biệt (điều kiện nhiệt)	Đọc hết notes và bảng thông tin
Bỏ qua ký hiệu hàn	Hàn sai vị trí hoặc loại	Nắm rõ ký hiệu hàn và yêu cầu
Không kiểm tra tỷ lệ	Đo lường sai khi dùng thước	Luôn xác định tỷ lệ trước khi đo

9. Lời Khuyên Để Nâng Cao Kỹ Năng Đọc Bản Vẽ

1. Thực hành thường xuyên: Đọc nhiều bản vẽ khác nhau (cơ khí, điện, kiến trúc) để làm quen.
2. Học các tiêu chuẩn quốc tế: ISO, ANSI, DIN sẽ giúp bạn làm việc trong môi trường đa quốc gia.
3. Sử dụng phần mềm CAD: Tự tạo bản vẽ đơn giản để hiểu cách các yếu tố được xây dựng.
4. Tham gia khóa đào tạo: Nhiều trường đại học và trung tâm đào tạo cung cấp các khóa GD&T, đọc bản vẽ chuyên sâu.
5. Làm việc nhóm: Thảo luận với đồng nghiệp về các ký hiệu, chú thích để tránh hiểu lầm.

10. Kết Luận

Đọc bản vẽ 2D không chỉ là việc “đọc” các đường kẻ và chữ viết, mà còn là quá trình giải mã một ngôn ngữ kỹ thuật phức tạp, đòi hỏi sự tỉ mỉ, hiểu biết về tiêu chuẩn và kinh nghiệm thực tiễn. Bằng cách nắm vững cấu trúc bản vẽ, các ký hiệu, quy tắc dimensioning và tiêu chuẩn quốc tế, bạn sẽ có thể:

• Hiểu đúng yêu cầu kỹ thuật,
• Giảm thiểu lỗi trong sản xuất và lắp ráp,
• Giao tiếp hiệu quả hơn với các bộ phận khác trong dự án,
• Nâng cao năng lực chuyên môn và mở rộng cơ hội nghề nghiệp.

Hy vọng bài viết này đã cung cấp cho bạn một nền tảng vững chắc để bắt đầu hoặc nâng cao kỹ năng đọc bản vẽ 2D. Hãy áp dụng những kiến thức này vào thực tiễn, luyện tập thường xuyên và không ngừng học hỏi để trở thành một chuyên gia thực thụ trong lĩnh vực kỹ thuật.

Chúc bạn thành công!
