Cách Đọc Bản Vẽ Cầu: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Giới thiệu tổng quan về bản vẽ cầu

Bản vẽ cầu là tài liệu kỹ thuật quan trọng, chứa đựng mọi thông tin cần thiết để thiết kế, thi công và bảo trì một công trình cầu. Đối với các kỹ sư, nhà thiết kế, giám sát công trường hay thậm chí là sinh viên ngành xây dựng, việc nắm vững cách đọc bản vẽ cầu là nền tảng để thực hiện công việc một cách chính xác, an toàn và hiệu quả. Bài viết này sẽ trình bày chi tiết từng bước, từng yếu tố trong bản vẽ cầu, từ các ký hiệu cơ bản, quy ước vẽ, đến cách giải mã các chi tiết phức tạp như dầm, cột, móng, hệ thống dây cáp, và các yếu tố môi trường liên quan.

2. Các loại bản vẽ trong dự án cầu

2.1. Bản vẽ tổng thể (General Arrangement – GA)

• Mục đích: Cung cấp cái nhìn tổng quan về vị trí, hình dạng và kích thước tổng thể của cầu trong môi trường xung quanh (đường bộ, sông, hạ tầng).
• Nội dung chính: Đường trung tâm, độ rộng làn đường, chiều cao qua mặt nước, các yếu tố địa hình, vị trí các công trình phụ (cầu qua, cột cờ, biển báo).

2.2. Bản vẽ chi tiết (Detail Drawing)

• Mục đích: Mô tả chi tiết từng bộ phận cấu thành cầu như dầm, móng, cột, tay vịn, hệ thống dây cáp, kết cấu bê tông, thép cốt, và các chi tiết kết nối.
• Nội dung chính: Kích thước, vật liệu, vị trí cốt thép, độ dày lớp bảo vệ, các mối hàn, bu lông, đinh, và các yêu cầu thi công.

2.3. Bản vẽ cắt (Section Drawing)

• Mục đích: Hiển thị các mặt cắt ngang và dọc của cầu, giúp xác định cấu trúc nội tại, độ dày các lớp, vị trí cốt thép và các thiết bị nội bộ.
• Nội dung chính: Các lớp vật liệu (đá, cát, bê tông, thép), độ sâu móng, độ cao cột, độ dày dầm, vị trí thanh giằng, vị trí dây cáp, và các chi tiết phụ trợ.

2.4. Bản vẽ phối hợp (Coordination Drawing)

Có thể bạn quan tâm: Cách Đọc Bản Vẽ Chemical: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Mục đích: Đảm bảo các hệ thống phụ trợ (điện, chiếu sáng, hệ thống thoát nước, thiết bị kiểm soát giao thông) được bố trí hợp lý và không gây xung đột.
• Nội dung chính: Đường ống, cáp điện, đèn chiếu sáng, camera giám sát, bảng báo hiệu, và các hệ thống an toàn.

2.5. Bản vẽ thi công (Construction Drawing)

• Mục đích: Hướng dẫn chi tiết các công đoạn thi công, bao gồm quy trình, thời gian, và yêu cầu kiểm tra chất lượng.
• Nội dung chính: Lịch trình thi công, quy trình đổ bê tông, lắp đặt dây cáp, hàn, gia cố, kiểm tra độ bền, và các biện pháp an toàn.

3. Quy ước vẽ và ký hiệu chuẩn trong bản vẽ cầu

3.1. Quy ước vẽ chung

Ký hiệu	Ý nghĩa	Ghi chú
Ø	Đường kính	Thường dùng cho ống, thanh, cọc
×	Kích thước (dài × rộng)	Ví dụ: 300×200 mm
↔	Độ dày	Thường đặt bên cạnh lớp vật liệu
—	Đường trung tâm	Đường trung tâm của cầu hoặc đường giao thông
⟂	Góc vuông	Đánh dấu góc 90°
∠	Góc	Thường kèm số độ (∠30°)
Δ	Độ dốc	Độ nghiêng của mặt cầu

3.2. Ký hiệu vật liệu

Ký hiệu	Vật liệu	Ghi chú
C	Bê tông	Thường kèm lớp chịu lực C30/37, C40/50 …
S	Thép	Thép cuộn, thép cốt; thường có chỉ số như S235, S355
R	Đá cốt nền	Đá dăm, đá vôi
A	Vật liệu gia cố	Như sợi carbon, sợi thủy tinh
W	Gỗ	Thường dùng cho tạm thời hoặc các cầu gỗ truyền thống

3.3. Ký hiệu chi tiết cấu kiện

Ký hiệu	Thành phần	Mô tả
B	Dầm bê tông cốt thép	Thường có thông số BxHxL (bề rộng × chiều cao × dài)
P	Cột	Đánh số P1, P2… kèm chiều cao và bán kính
M	Móng	Móng sâu (M1), móng nông (M2)
T	Thanh giằng	Thường đặt ngang, ký hiệu T1, T2…
Cbl	Dây cáp	Ký hiệu Cbl1, Cbl2… kèm độ chịu lực (kN)
Riv	Đinh tán	Ký hiệu Riv1, Riv2… kèm đường kính và chiều dài

4. Phân tích các phần chính trong bản vẽ cầu

Có thể bạn quan tâm: Cách Đọc Bản Vẽ 3d: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

4.1. Đọc bản vẽ tổng thể

1. Xác định vị trí địa lý và môi trường:
2. Nhìn vào lưới tọa độ, bản đồ địa hình, các đường giao thông lân cận.

3. Xác định hướng (bắc, nam, đông, tây) để hiểu hướng chịu tải gió, dòng chảy.

4. Đọc các kích thước tổng thể:

5. Chiều dài cầu (L): Thường được ghi ở góc trên bên phải.
6. Chiều rộng cầu (W): Ghi chú số làn đường, vỉa hè, băng xe.

7. Độ cao qua mặt nước (Hc): Quan trọng cho cầu vượt sông, kênh.

8. Kiểm tra các yếu tố phụ trợ:

9. Vị trí cột, cột hỗ trợ, trạm giám sát, đèn chiếu sáng.
10. Các khu vực bảo trì, đường vào/ra công trường.

4.2. Đọc bản vẽ chi tiết dầm và cột

4.2.1. Dầm (Beam)

• Kích thước dầm: Thường được ghi dưới dạng B×H (bề rộng × chiều cao). Ví dụ: B=300 mm, H=600 mm.
• Chiều dài dầm (L): Được chỉ ra bằng đường thẳng kèm mốc.
• Vật liệu và cốt thép:
• Bê tông: Ghi “C35/45” nghĩa là bê tông có cốt lượng 35 MPa (cực chịu nén) và 45 MPa (cực chịu kéo).
• Thép cốt: Ghi “S355” với đường kính cốt và khoảng cách (Ø16@200).
• Mối hàn, bu lông: Ký hiệu “W12-30” (bu lông M12, dài 30 mm).

4.2.2. Cột (Column)

• Chiều cao cột (Hc): Đánh dấu trên bản vẽ cắt dọc.
• Bán kính hoặc kích thước mặt cắt: Dạng Ø500 hoặc 400×400 mm.
• Móng cột: Thông tin móng (độ sâu, kích thước, loại móng – móng sâu, móng cốt nền).
• Cốt thép trong cột: Thông thường có “Ω” ký hiệu, kèm số lượng và đường kính cốt (Ω12@150).

4.3. Đọc bản vẽ cắt ngang và dọc

4.3.1. Mặt cắt ngang (Cross‑section)

• Lớp vật liệu: Bắt đầu từ mặt đất (hoặc mặt nước) xuống dưới, liệt kê lớp đá, cát, nền bê tông, lớp bám dính, dầm, cột.
• Độ dày mỗi lớp: Đánh dấu bằng mũi tên đôi và số đo (↔ 150 mm).
• Vị trí cốt thép: Thường được biểu diễn bằng các vòng tròn (đường kính) và dòng kẻ dọc (công bố vị trí).

4.3.2. Mặt cắt dọc (Longitudinal section)

• Độ cao qua mặt nước / nền đất: Quan trọng cho tính toán chịu tải và độ ổn định.
• Đường truyền lực: Các đường chấm (dây cáp), thanh giằng, dầm chịu lực được vẽ với mũi tên chỉ hướng lực.
• Chi tiết móng: Độ sâu, kích thước, lớp bảo vệ, cốt thép móng.

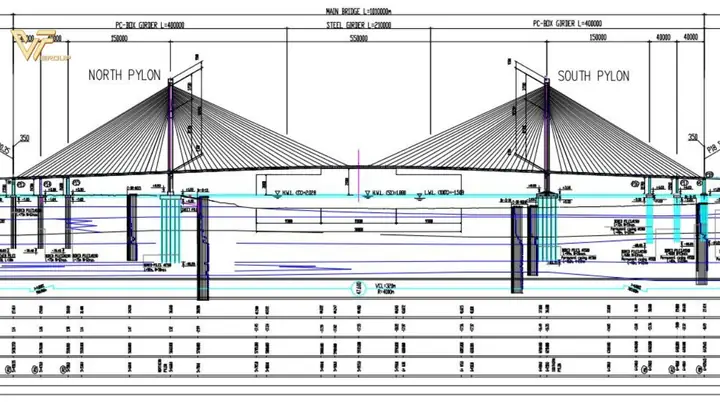

4.4. Đọc bản vẽ hệ thống dây cáp (Cable‑stayed/ Suspension)

• Kiểu dây cáp: Tự do (suspension) hoặc chịu tải (cable‑stayed).
• Số dây cáp và vị trí: Đánh số Cbl1, Cbl2… kèm độ dài và tải trọng cho phép (kN).
• Kết nối: Nối vào mỏ neo (anchor) hoặc trục dầm (pylon).
• Ký hiệu độ dốc: Thường dùng “α” để chỉ góc nghiêng của dây cáp so với trục dọc.

4.5. Đọc bản vẽ hệ thống thoát nước và điện

• Ống thoát nước: Ký hiệu “Ø200‑PVC” (đường kính 200 mm, vật liệu PVC).
• Cáp điện, đèn chiếu sáng: Vị trí, độ cao treo, công suất.
• Biểu tượng an toàn: Vạch chéo, biểu tượng “Caution”, “No entry”.

5. Quy trình đọc bản vẽ cầu từ A‑Z

Bước 1: Kiểm tra tiêu đề và tài liệu tham chiếu

Có thể bạn quan tâm: Cách Đọc Bản Vẽ Piping: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Đọc tiêu đề, số bản vẽ, ngày phát hành, người thiết kế, giám sát.
• Xác định tiêu chuẩn thiết kế (TCVN, AASHTO, Eurocode) để hiểu các chỉ tiêu chịu lực.

Bước 2: Xác định phạm vi và mục tiêu của bản vẽ

• Liệu bản vẽ này là tổng thể, chi tiết, cắt hay phối hợp?
• Xác định phần công việc bạn chịu trách nhiệm (ví dụ: thi công dầm bê tông cốt thép).

Bước 3: Đọc các ký hiệu và quy ước

• Tra cứu bảng ký hiệu ở phía cuối hoặc trong tài liệu chuẩn.
• Đảm bảo hiểu các ký hiệu vật liệu, kích thước, và các chỉ dẫn an toàn.

Bước 4: Đọc kích thước tổng thể và vị trí

• Xác định các mốc (reference points) như “A‑B” cho độ dài, “C‑D” cho độ rộng.
• Ghi lại các giá trị quan trọng: chiều dài, chiều rộng, độ cao qua mặt nước, độ dốc.

Bước 5: Phân tích chi tiết cấu kiện

• Đối với mỗi thành phần (dầm, cột, móng, dây cáp):
• Xác định kích thước và hình dạng.
• Kiểm tra vật liệu và cốt thép.
• Đọc các yêu cầu gia công (điểm hàn, bu lông, cắt).

Bước 6: Kiểm tra mối liên hệ giữa các bản vẽ

• Đối chiếu bản vẽ tổng thể với bản vẽ chi tiết để xác nhận vị trí đúng.
• Đối chiếu bản vẽ cắt với bản vẽ chi tiết để kiểm tra độ dày lớp, vị trí cốt thép.

Bước 7: Ghi chú và lập danh sách kiểm tra (Check‑list)

Có thể bạn quan tâm: Cách Để Vẽ Đẹp Dễ: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao Cho Người Mới Bắt Đầu

• Ghi lại các điểm cần lưu ý: “Cột P3 cần kiểm tra độ sâu móng 6 m”, “Dây cáp Cbl2 cần thay đổi độ dài 2,5 m”.
• Lập checklist cho từng công đoạn thi công để tránh bỏ sót.

Bước 8: Xác nhận với giám sát và nhà thầu

• Trình bày lại các thông tin quan trọng, nhận phản hồi và chỉnh sửa nếu cần.
• Đảm bảo mọi người đều hiểu đúng bản vẽ trước khi khởi công.

6. Những lỗi thường gặp khi đọc bản vẽ cầu và cách phòng tránh

Lỗi	Nguyên nhân	Hậu quả	Cách phòng tránh
Nhầm kích thước (mm vs cm)	Không chú ý đơn vị	Sai lệch trong thi công, gây hỏng cấu kiện	Kiểm tra đơn vị ở tiêu đề, luôn dùng thước đo chuẩn
Bỏ qua ký hiệu vật liệu	Quên tra bảng ký hiệu	Sử dụng vật liệu không đúng, giảm độ bền	Ghi chú ký hiệu ngay khi đọc, luôn tham khảo bảng ký hiệu
Đọc sai chiều sâu móng	Không đối chiếu bản cắt	Móng không đạt yêu cầu chịu tải	Đối chiếu bản cắt dọc và bản móng, xác nhận độ sâu
Nhầm vị trí bu lông/hàn	Không xem chi tiết kết nối	Lắp đặt sai, giảm khả năng chịu lực	Đánh dấu vị trí trên bản vẽ, kiểm tra lại trên thực địa
Bỏ qua các yếu tố môi trường	Không đọc bản vẽ phối hợp	Thi công không phù hợp với hệ thống điện, thoát nước	Luôn kiểm tra bản vẽ phối hợp trước khi thi công
Sử dụng bản vẽ cũ	Không cập nhật bản vẽ	Thi công theo thông tin lỗi thời	Kiểm tra ngày phát hành, nhận bản vẽ mới nhất từ văn phòng thiết kế

7. Công cụ hỗ trợ đọc bản vẽ cầu

1. Phần mềm CAD (AutoCAD, MicroStation): Cho phép phóng to, đo đạc, tạo layer, và đặt comment trực tiếp trên bản vẽ điện tử.

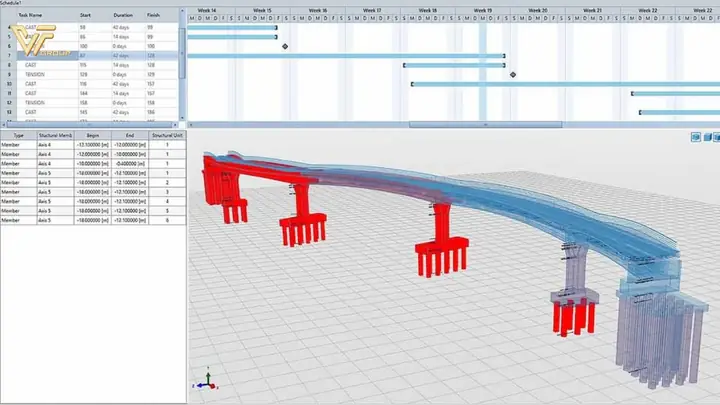

2. BIM (Revit, Navisworks): Mô hình 3D giúp hiểu quan hệ không gian giữa các cấu kiện, phát hiện va chạm (clash detection).
3. Ứng dụng di động (PlanGrid, Bluebeam): Đọc bản vẽ trên máy tính bảng, đánh dấu, chia sẻ nhanh với đội ngũ.
4. Máy đo laser, total station: Đối chiếu thực địa với bản vẽ, đo độ lệch, xác định vị trí thực tế.

8. Ví dụ thực tế: Phân tích bản vẽ cầu treo ngắn (Span 50 m)

8.1. Thông tin tổng quan

• Tên dự án: Cầu treo Đường Quốc lộ 27 – đoạn qua sông Hồng.
• Chiều dài tổng: 52 m (có 2 m lắp đặt móng).
• Chiều rộng: 12 m (2 làn xe + 1 làn đi bộ).
• Độ cao qua mặt nước: 8 m.

8.2. Bản vẽ tổng thể

• Mốc A‑B: Độ dài 52 m.
• Cột trụ (pylon) P1, P2: Độ cao 25 m, bán kính Ø800 mm.
• Móng sâu (M1, M2): Độ sâu 12 m, kích thước 3 m × 3 m × 2 m.

8.3. Bản vẽ chi tiết dầm treo (Main Cable)

• Dây cáp Cbl‑A: Đường kính Ø30 mm, chịu tải 250 kN, độ dài 54 m.
• Cáp cột (stay cable) Cbl‑B1‑B4: Ø20 mm, tải 150 kN mỗi dây, góc α = 30°.
• Kết nối: Anchor bolt M24‑150 mm, hàn A‑type.

8.4. Bản vẽ cắt dọc

• Lớp bê tông cốt thép (C35/45): Độ dày 250 mm, cốt thép Ø16 @ 200 mm.
• Móng đá nền (R): 500 mm, đá dăm 30 % và cát 70 %.
• Thanh giằng (T): Ø12 mm, khoảng cách 150 mm, chịu tải ngang.

8.5. Kiểm tra và ghi chú

Yếu tố	Kiểm tra	Ghi chú
Độ sâu móng	Đúng 12 m (bản cắt)	Đảm bảo chịu lực đất, cần kiểm tra đất nền.
Đường kính cáp	Ø30 mm (cáp A)	Kiểm tra tiêu chuẩn ISO 9001 của nhà cung cấp.
Khoảng cách cốt thép	200 mm (đúng)	Đảm bảo độ bám dính và khả năng chịu nén.
Góc cáp stay	α = 30°	Phải kiểm tra lại khi lắp đặt để tránh lệch >2°.
Bu lông anchor	M24‑150 mm, độ bám 6 kN	Kiểm tra lực siết tối thiểu 10 kN.

9. Kết luận

Việc nắm vững cách đọc bản vẽ cầu không chỉ giúp các kỹ sư, nhà thiết kế, và giám sát công trường thực hiện công việc một cách chính xác, mà còn đóng vai trò quan trọng trong việc đảm bảo an toàn, tiết kiệm chi phí và nâng cao chất lượng công trình. Từ việc hiểu các loại bản vẽ, quy ước ký hiệu, đến việc phân tích chi tiết từng cấu kiện và thực hiện quy trình kiểm tra chặt chẽ, mọi bước đều cần được thực hiện một cách cẩn thận và có hệ thống.

Hãy luôn cập nhật các tiêu chuẩn mới, sử dụng công cụ hỗ trợ hiện đại và duy trì giao tiếp chặt chẽ với các bên liên quan để tránh những lỗi thường gặp. Khi mọi người trong dự án đều “đọc cùng một ngôn ngữ” – đó là bản vẽ cầu – thì chất lượng và an toàn của công trình sẽ được nâng lên một tầm cao mới.

Chúc bạn thành công trong việc đọc và áp dụng bản vẽ cầu vào thực tiễn!
