Cách Đọc Bản Vẽ Chemical: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Giới thiệu chung về bản vẽ chemical

Bản vẽ chemical (còn gọi là sơ đồ mạch hoá học, schematic diagram, hoặc piping & instrumentation diagram – P&ID trong công nghiệp) là công cụ quan trọng giúp các kỹ sư, nhà thiết kế, nhà vận hành và nhân viên bảo trì hiểu và quản lý hệ thống thiết bị, ống dẫn, van, bể chứa, cảm biến và các yếu tố an toàn trong quy trình hoá học. Việc đọc và hiểu đúng bản vẽ chemical không chỉ giúp tiết kiệm thời gian thiết kế, giảm thiểu sai sót trong thi công mà còn nâng cao độ an toàn, hiệu suất vận hành và khả năng bảo trì.

Trong bài viết này, chúng ta sẽ đi sâu vào từng khía cạnh của bản vẽ chemical, từ các ký hiệu chuẩn, cách bố trí các thành phần, quy tắc ghi chú, cho tới việc phân tích một bản vẽ thực tế. Mục tiêu cuối cùng là giúp bạn – dù là sinh viên, kỹ sư mới vào nghề hay chuyên gia giàu kinh nghiệm – nắm vững kỹ năng “đọc bản vẽ chemical” một cách tự tin và hiệu quả.

2. Các chuẩn ký hiệu và quy ước quốc tế

2.1. ISO, DIN, ANSI và các tiêu chuẩn nội địa

• ISO 14617: Chuẩn quốc tế về ký hiệu đồ họa cho thiết bị công nghiệp, bao gồm các ký hiệu cho van, bơm, bộ lọc, thiết bị đo lường, v.v.
• DIN 30630: Chuẩn của Đức, thường được dùng trong các dự án châu Âu.
• ANSI/ISA 5.1: Chuẩn của Hoa Kỳ, tập trung vào ký hiệu cho hệ thống ống dẫn và thiết bị.
• Tiêu chuẩn nội địa: Việt Nam thường áp dụng các tiêu chuẩn của TCVN (ví dụ: TCVN 7398-1:2003 về ký hiệu thiết bị công nghiệp).

Khi làm việc với bản vẽ, bạn cần xác định trước tiêu chuẩn nào được áp dụng, vì mỗi tiêu chuẩn có một số chi tiết khác nhau (ví dụ: hình dạng van, cách biểu thị dòng chảy, hoặc cách ghi chú nhiệt độ và áp suất).

2.2. Các ký hiệu cơ bản

Ký hiệu	Thành phần	Ý nghĩa	Ghi chú
Δ	Van điều khiển	Thường là van cầu (gate valve) hoặc van bi (ball valve)	Dòng chảy thường đi từ trái sang phải
⧖	Bơm	Bơm ly tâm, bơm piston	Vòng quay theo chiều kim đồng hồ
⎔	Bộ lọc	Đánh dấu bộ lọc cơ, lọc chất lỏng	Thường có thông tin “MP” (micron)
⏚	Nhiệt độ	Cảm biến nhiệt độ	Ghi kèm giá trị giới hạn
⏚	Áp suất	Cảm biến áp suất	Thường kèm đơn vị “bar” hoặc “psi”
⎈	Đầu nối	Kết nối ống	Có thể là nối ren, hàn, hoặc quick‑connect

Các ký hiệu này chỉ là một phần nhỏ; bạn sẽ gặp rất nhiều ký hiệu phụ trợ như đầu phun, bình chứa, điều áp, cảm biến pH, v.v. Để không bị lẫn lộn, hãy luôn mang theo “bảng ký hiệu” khi làm việc trên bản vẽ.

3. Cấu trúc của một bản vẽ chemical

3.1. Các lớp (Layers)

Có thể bạn quan tâm: Cách Đọc Bản Vẽ 3d: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Trong phần mềm CAD (AutoCAD, SolidWorks, P&ID Designer…), bản vẽ thường được chia thành các lớp để dễ quản lý:

• LAYER 0 – Outline: Khung, tiêu đề, lề.
• LAYER 1 – Process Flow: Đường ống, luồng chất lỏng, mũi tên chỉ hướng.
• LAYER 2 – Equipment: Các thiết bị (bơm, van, bình).
• LAYER 3 – Instruments: Cảm biến, công tắc, thiết bị đo lường.
• LAYER 4 – P&ID Notes: Ghi chú, thông số kỹ thuật.
• LAYER 5 – Safety: Thiết bị an toàn (đánh lửa, van giảm áp, bình khí nổ).

Hiểu được cách lớp được sắp xếp giúp bạn nhanh chóng bật/tắt các thành phần cần xem, tránh bị rối mắt khi bản vẽ có nhiều chi tiết.

3.2. Phần tiêu đề (Title Block)

Mỗi bản vẽ đều có một title block ở góc phải hoặc góc dưới, chứa các thông tin quan trọng:

• Tên dự án và Tên nhà máy.
• Tên bản vẽ (ví dụ: “P&ID – Unit 3 – Distillation Column”).
• Mã bản vẽ (ví dụ: “P-03-01”).
• Phiên bản (Revision) và Ngày cập nhật.
• Người vẽ, Người kiểm tra, Người phê duyệt.
• Scale (tỷ lệ) và Drawing size (kích thước giấy).

Khi đọc bản vẽ, luôn kiểm tra thông tin này để biết bạn đang xem bản vẽ nào, phiên bản nào và liệu có bản cập nhật mới hơn không.

3.3. Các khối (Blocks)

Trong CAD, các thành phần như van, bơm thường được lưu thành block – một nhóm các đối tượng được gộp lại. Khi bạn thấy một block, bạn có thể double‑click để mở bảng thuộc tính, xem tên block (ví dụ: “VALVE_BALL_2‑IN”) và các thông số kèm theo (cỡ, loại, vật liệu). Việc này giúp nhanh chóng lấy thông tin chi tiết mà không cần tra bảng ký hiệu.

4. Phân tích luồng quy trình (Process Flow)

4.1. Mũi tên và hướng dòng chảy

• Mũi tên dày: Thường đại diện cho dòng chảy chính (major stream).
• Mũi tên mỏng: Dòng chảy phụ (minor stream) hoặc dòng chảy khí, hơi.
• Mũi tên đứt đoạn: Dòng chảy tạm dừng, thường dùng cho thiết bị tạm ngưng (hold‑up tank).

Hướng mũi tên luôn đi từ trái sang phải hoặc từ trên xuống dưới, tùy vào bố cục bản vẽ. Khi có nhiều nhánh, hãy luôn theo dõi các mốc hợp nhất (junctions) để không nhầm lẫn.

Có thể bạn quan tâm: Cách Đọc Bản Vẽ Piping: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

4.2. Đánh số đường ống (Pipe Tag)

Mỗi đường ống được gán một tag (ví dụ: “P‑101”, “P‑102”). Tag này thường bao gồm:

• P: Pipe (đường ống).
• S: Service (dịch vụ – dùng cho các đường ống hỗ trợ).
• N: Nối (nối các thiết bị).

Sau ký tự, thường là số thứ tự. Khi bạn gặp một tag, hãy tra bảng Pipe Schedule để biết:

• Kích thước ống (DN, NPS, Ø).
• Vật liệu (Carbon steel, Stainless steel, PVC).
• Áp lực thiết kế (Design Pressure).
• Nhiệt độ thiết kế (Design Temperature).

4.3. Đánh dấu thiết bị (Equipment Tag)

Tương tự như đường ống, thiết bị cũng có tag (ví dụ: “E‑101” – Reactor, “E‑102” – Heat Exchanger). Tag thường bao gồm:

• E: Equipment.
• K: Tank (khoang chứa).
• V: Valve (van).

Thông tin chi tiết của thiết bị được lưu trong Equipment List (danh sách thiết bị), bao gồm:

• Tên thiết bị.
• Model và Serial.
• Vật liệu (Material of construction).
• Kích thước (Diameter, Height).
• Công suất (Power, Capacity).

5. Các thiết bị chủ chốt và cách nhận diện

5.1. Van (Valves)

Loại van	Ký hiệu	Đặc điểm nhận diện	Ứng dụng phổ biến
Van cầu (Gate)	Δ	Thân hình chữ “X” với cánh van nằm ngang	Điều khiển dòng chảy lớn, đóng mở hoàn toàn
Van bi (Ball)	○	Hình tròn với “ball” bên trong, thường có “V”	Điều khiển nhanh, kín khí tốt
Van cánh (Butterfly)	⊗	Hình tròn với cánh quạt	Điều khiển dòng chảy trung bình, chi phí thấp
Van giảm áp (PRV)	⧗	Thường có ký hiệu “Δ” kèm mũi tên giảm áp	Bảo vệ hệ thống khỏi áp suất quá cao
Van an toàn (Safety Valve)	⧖	Ký hiệu “SV” hoặc “RV” kèm biểu tượng lửa	Bảo vệ thiết bị khỏi quá nhiệt hoặc áp suất nguy hiểm

5.2. Bơm (Pumps)

• Bơm ly tâm (Centrifugal Pump): Ký hiệu hình tròn có “impeller”. Thường được dùng cho dòng chảy lớn, áp suất thấp.
• Bơm piston (Reciprocating Pump): Ký hiệu hình chữ “P” với các “piston”. Dùng cho áp suất cao, lưu lượng thấp.
• Bơm trục vít (Screw Pump): Ký hiệu hình ốc vít. Thích hợp với chất lỏng nhớt.

5.3. Bình chứa (Tanks)

Ký hiệu	Loại bình	Đặc điểm	Ghi chú
⎔	Bình chứa chung	Hình chữ nhật hoặc tròn, có nắp mở	Thường ghi “T‑001”, “T‑002”
⎔⎔	Bình phản ứng	Có ký hiệu “R” (Reactor) và “HEAT” nếu có trao đổi nhiệt	Thông tin nhiệt độ, áp suất quan trọng
⎔⎔⎔	Bình tách (Separation Tank)	Dùng cho tách pha, có cột phân tách	Ghi chú “Vessel – 3‑Phase”

5.4. Thiết bị đo lường và điều khiển (Instruments)

• Cảm biến áp suất (Pressure Transmitter): Ký hiệu “PT”. Thường có dải đo (0‑30 bar).
• Cảm biến nhiệt độ (Temperature Transmitter): Ký hiệu “TT”. Đơn vị °C hoặc °F.
• Cảm biến lưu lượng (Flow Transmitter): Ký hiệu “FT”. Đơn vị m³/h hoặc L/min.
• Cảm biến mức (Level Transmitter): Ký hiệu “LT”. Đánh dấu mức “Hi” và “Lo”.

Các cảm biến thường được nối với DCS/PLC qua đường dây “signal line” (đường tín hiệu) – ký hiệu là một đường nét đứt, thường đi từ thiết bị tới một hình vuông chứa ký hiệu “I/O”.

Có thể bạn quan tâm: Cách Để Vẽ Đẹp Dễ: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao Cho Người Mới Bắt Đầu

6. Bảng thông số (Data Sheets) và cách tra cứu

6.1. Pipe Schedule

Pipe Schedule cung cấp thông tin chi tiết về đường kính ngoài (OD), độ dày thành (Wall Thickness), định mức (Schedule) và tiêu chuẩn vật liệu. Ví dụ, một ống 2‑inch Schedule 40 bằng OD = 2.375 in, Wall = 0.154 in. Khi đọc bản vẽ, bạn cần:

1. Xác định size và schedule từ tag.
2. Tra trong Pipe Schedule để lấy độ dày và tải trọng.
3. Kiểm tra độ bền (allowable stress) dựa trên vật liệu (ví dụ: ASTM A53, A106).

6.2. Equipment Data Sheet

Mỗi thiết bị có một Data Sheet chi tiết, bao gồm:

• Tên thiết bị và Model.
• Vật liệu (ví dụ: 304L SS, Carbon Steel).
• Điều kiện thiết kế (Pressure, Temperature).
• Kích thước (Dia, Length).
• Yêu cầu bảo trì (Inspection interval).

Khi thiết kế hoặc vận hành, hãy luôn đối chiếu dữ liệu trong bản vẽ với Data Sheet để tránh sai sót.

6.3. Instrument Index

Liệt kê tất cả các thiết bị đo lường, với các cột:

• Tag (ví dụ: “FT‑101”).
• Description (Flow Transmitter).
• Range (0‑100 m³/h).
• Accuracy (±0.5%).
• Location (on pipe “P‑101”).

Instrument Index giúp nhanh chóng xác định vị trí và thông số kỹ thuật của cảm biến.

7. Quy tắc an toàn và các thiết bị bảo vệ

7.1. Van giảm áp (PRV) và van an toàn (Safety Valve)

• PRV được đặt ở vị trí cao nhất trong hệ thống, nhằm giảm áp suất khi vượt quá giới hạn.
• Safety Valve thường được gắn trực tiếp trên bình hoặc thiết bị chịu áp lực cao.

Trong bản vẽ, các van này thường được đánh dấu bằng ký hiệu đặc biệt và có đánh số “S” hoặc “PRV” phía sau tag. Kiểm tra set pressure và blow‑down trong danh sách thiết bị.

Có thể bạn quan tâm: Cách Để Vẽ Với Ipad: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

7.2. Hệ thống dập tắt (Shutdown System)

• Shutdown Valve (SDV): Van đóng nhanh khi có tín hiệu dập tắt. Ký hiệu thường là “SDV” hoặc “SHUT‑VAL”.
• Emergency Relief Valve (ERV): Dùng trong trường hợp khẩn cấp, kích hoạt tự động khi áp suất đạt mức nguy hiểm.

Các van này thường được nối tới Emergency Shutdown (ESD) panel, biểu tượng là một hình vuông có chữ “ESD”.

7.3. Thiết bị phát hiện rò rỉ và hệ thống phòng cháy

• Gas Detector: Ký hiệu “GD”.
• Flame Detector: Ký hiệu “FD”.
• Sprinkler: Ký hiệu “SP”.

Trong bản vẽ, các thiết bị này thường nằm trong layer “Safety” và có màu đỏ để dễ nhận biết.

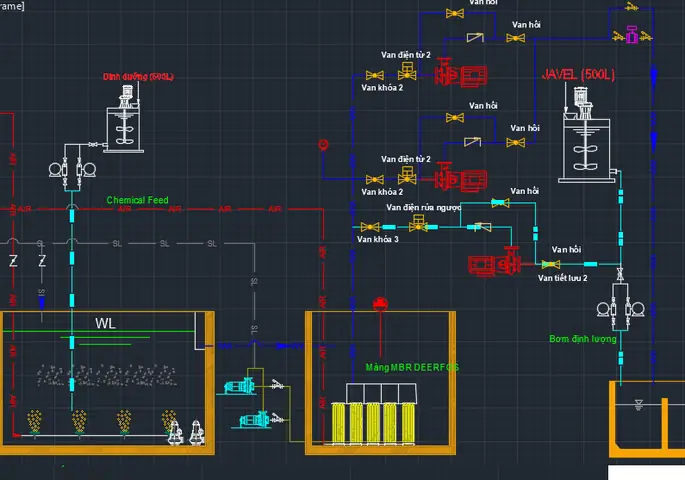

8. Thực hành: Phân tích một bản vẽ P&ID mẫu

8.1. Mô tả sơ bộ

Giả sử chúng ta có bản vẽ P&ID cho Unit 3 – Distillation Column trong một nhà máy hoá chất. Các thành phần chính:

1. Column (E‑301) – 30 m chiều cao, 1.2 m đường kính, làm bằng 316L SS.
2. Reboiler (E‑302) – Dùng bơm nhiệt (Pump P‑301) để cung cấp nhiệt.
3. Condenser (E‑303) – Dùng nước làm mát (đường ống P‑302).
4. Feed Pump (P‑301) – Pump ly tâm, 1000 L/min, áp suất 5 bar.
5. Product Valves (V‑101, V‑102) – Van bi 2‑inch, điều khiển dòng sản phẩm A và B.
6. Pressure Transmitter (PT‑301) – Đo áp suất trên column.
7. Temperature Transmitters (TT‑301, TT‑302) – Đo nhiệt độ ở đầu vào và đầu ra.

8.2. Các bước đọc

1. Kiểm tra Title Block: Xác nhận bản vẽ là “P‑03‑01 Rev‑02, ngày 12/03/2026”.
2. Xác định các layer: Bật layer “Process Flow”, “Equipment”, “Instruments”.
3. Theo dõi luồng: Bắt đầu từ Feed Pump (P‑301), mũi tên chỉ từ trái sang phải vào Feed Line (P‑101), sau đó vào Column (E‑301).
4. Kiểm tra tag: “P‑101” – tra Pipe Schedule, thấy là 2‑inch, Schedule 40, Carbon Steel, Design Pressure 10 bar.
5. Xem thiết bị: “E‑301” – mở Equipment Data Sheet, thấy material = 316L, thiết kế áp suất 15 bar, nhiệt độ tối đa 350 °C.
6. Xác định các thiết bị an toàn: Trên column có PRV (V‑201), tag “PRV‑301”, set pressure 14 bar.
7. Kiểm tra các cảm biến: “PT‑301” gắn trên đường ống “P‑101”, range 0‑20 bar, accuracy ±0.2%.
8. Xác định vị trí van đóng dập tắt: “SDV‑301” đặt trước reboiler, liên kết với ESD panel.

8.3. Đánh giá an toàn

• Áp suất thiết kế column (15 bar) > set pressure PRV (14 bar) → Đủ an toàn.
• Van an toàn (V‑201) có blow‑down 10%, phù hợp với tiêu chuẩn API 520.
• Cảm biến nhiệt độ nằm trong phạm vi thiết kế (0‑400 °C), không cần thay đổi.

8.4. Ghi chú cải tiến

• Thêm valve isolation (V‑301) trước feed pump để dễ dàng bảo trì.
• Cập nhật Instrument Index để thêm “Signal line” màu xanh cho FT‑101, tránh nhầm lẫn với dây điện.

Qua ví dụ này, bạn có thể thấy quy trình đọc bản vẽ từ tiêu đề → layer → tag → dữ liệu kỹ thuật → an toàn là một chuỗi logic, giúp giảm thiểu sai sót và tăng hiệu quả làm việc.

9. Các lỗi thường gặp khi đọc bản vẽ và cách khắc phục

Lỗi	Nguyên nhân	Cách khắc phục
Nhầm tag	Sử dụng bản vẽ cũ, revision không cập nhật.	Kiểm tra Revision block và luôn sử dụng bản vẽ mới nhất.
Không nhận ra ký hiệu	Thiếu bảng ký hiệu chuẩn hoặc dùng tiêu chuẩn khác.	Luôn mang theo Bảng ký hiệu ISO/DIN/ANSI và hỏi người thiết kế nếu có ký hiệu đặc thù.
Bỏ qua layer an toàn	Không bật layer “Safety”.	Khi mở bản vẽ, bật tất cả các layer hoặc ít nhất là “Safety”.
Sai đo kích thước ống	Không tra Pipe Schedule.	Đọc tag, tra trong Pipe Schedule, sau đó kiểm tra kích thước trong Equipment List.
Không hiểu các mũi tên	Thiếu kiến thức về luồng chảy.	Học cách nhận dạng mũi tên dày, mỏng, đứt đoạn; luôn theo chiều mũi tên.
Bỏ qua ghi chú	Ghi chú viết nhỏ, màu nhạt.	Phóng to bản vẽ, bật layer “Notes”, và dùng công cụ “Zoom to Extents”.

10. Công cụ hỗ trợ đọc bản vẽ

10.1. Phần mềm CAD

• AutoCAD Plant 3D: Tích hợp thư viện P&ID, cho phép tạo và quản lý tag tự động.
• SolidWorks Routing: Hỗ trợ thiết kế ống dẫn và tạo bản vẽ P&ID từ mô hình 3D.
• Intergraph SmartPlant P&ID: Dành cho dự án lớn, có tính năng kiểm tra tính nhất quán (data validation).

10.2. Ứng dụng di động

• Bluebeam Revu: Cho phép xem, đánh dấu, và thêm comment trên bản PDF P&ID trên tablet.
• iP&ID: Ứng dụng Android/iOS, hỗ trợ tra tag nhanh, xem data sheet.

10.3. Công cụ tự động kiểm tra

• P&ID Checker: Phần mềm kiểm tra tự động các lỗi như “van không có actuator”, “đường ống không có tag”, “thiết bị không có dữ liệu vật liệu”.
• PLC Simulation: Khi P&ID liên kết với DCS/PLC, có thể mô phỏng luồng tín hiệu để kiểm tra logic điều khiển.

11. Kết luận

Việc đọc bản vẽ chemical không chỉ là một kỹ năng kỹ thuật mà còn là nền tảng để đảm bảo an toàn, tối ưu hoá quy trình và giảm chi phí vận hành trong ngành công nghiệp hoá chất. Từ việc nắm vững các chuẩn ký hiệu, cấu trúc bản vẽ, cách tra tag, đọc data sheet, cho tới phân tích an toàn và sử dụng công cụ hỗ trợ, mỗi bước đều đóng góp vào việc tạo ra một quy trình làm việc mạch lạc và không lỗi.

Hãy luôn:

1. Xác định tiêu chuẩn ký hiệu trước khi bắt đầu.
2. Kiểm tra title block và revision để chắc chắn sử dụng bản vẽ mới nhất.
3. Bật các layer cần thiết, đặc biệt là layer an toàn và notes.
4. Theo dõi luồng mũi tên và đánh số tag một cách cẩn thận.
5. Tra bảng Pipe Schedule và Equipment List để lấy thông số kỹ thuật chính xác.
6. Kiểm tra các thiết bị an toàn (PRV, SDV, ERV) và đảm bảo chúng đáp ứng yêu cầu thiết kế.
7. Sử dụng phần mềm CAD và công cụ kiểm tra để giảm thiểu lỗi con người.

Khi bạn tuân thủ quy trình này, việc đọc và hiểu bản vẽ chemical sẽ trở nên nhanh chóng, chính xác và an toàn. Đừng ngại hỏi ý kiến các đồng nghiệp có kinh nghiệm, và luôn cập nhật kiến thức về các tiêu chuẩn mới cũng như công nghệ phần mềm hiện đại. Chúc bạn thành công trong việc chinh phục mọi bản vẽ chemical!
