Cách Đọc Bản Vẽ Inch: Hướng Dẫn Chi Tiết Và Thực Tiễn Cho Người Mới Bắt Đầu

Mở Đầu

Trong ngành cơ khí, xây dựng, thiết kế sản phẩm và nhiều lĩnh vực kỹ thuật khác, bản vẽ kỹ thuật là công cụ quan trọng giúp truyền tải thông tin chi tiết về kích thước, hình dạng và các yêu cầu kỹ thuật của một chi tiết hoặc một bộ phận. Ở nhiều quốc gia, đặc biệt là Hoa Kỳ, Anh và một số nước châu Á, hệ thống đo lường được sử dụng phổ biến nhất là inch (bằng 2,54 cm). Vì vậy, việc nắm vững cách đọc bản vẽ inch là một kỹ năng thiết yếu đối với các kỹ sư, nhân viên sản xuất, thợ máy và cả sinh viên đang học các ngành kỹ thuật.

Bài viết dưới đây sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ những kiến thức cơ bản nhất đến các kỹ thuật nâng cao, giúp bạn tự tin đọc và hiểu bản vẽ inch một cách nhanh chóng và chính xác. Nội dung được chia thành các phần sau:

1. Giới thiệu về hệ thống đo lường inch và các đơn vị phụ trợ.
2. Các ký hiệu, tiêu chuẩn và quy tắc chung trong bản vẽ inch.
3. Cách đọc kích thước, tolerances và các chỉ số quan trọng.
4. Phân tích các loại hình chi tiết thường gặp và cách đọc chúng.
5. Thực hành: ví dụ thực tế và cách giải quyết các vấn đề thường gặp.
6. Các công cụ hỗ trợ và phần mềm đọc bản vẽ.
7. Lời khuyên và lưu ý để tránh sai lầm trong quá trình đọc bản vẽ.

Hãy cùng đi vào chi tiết từng phần để nắm vững kiến thức một cách toàn diện.

1. Hệ Thống Đo Lường Inch và Các Đơn Vị Phụ Trợ

1.1. Định Nghĩa Inch

• Inch (ký hiệu: in, ″) là đơn vị đo độ dài trong hệ thống Anh (Imperial) và hệ thống đo lường US Customary. 1 inch = 2,54 cm (độ chính xác tới 0,01 mm).
• Trong bản vẽ kỹ thuật, inch thường được sử dụng cùng với các đơn vị phụ trợ như fractional inches (phân số inch) và decimal inches (thập phân inch).

1.2. Fractional Inches (Phân Số Inch)

• Đây là cách biểu diễn kích thước bằng phân số, chẳng hạn: 1/2″, 3/8″, 7/16″, 5/32″, v.v.
• Các mẫu phân số thường dùng: 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128.
• Khi độ chính xác cao hơn, người ta có thể dùng combined fractions (phân số hỗn hợp) như 1 3/8″ (1 + 3/8).

1.3. Decimal Inches (Thập Phân Inch)

Có thể bạn quan tâm: Cách Đọc Bản Vẽ Cột: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Được biểu diễn dưới dạng thập phân, ví dụ: 0.250″, 0.375″, 0.0625″.
• Thường dùng trong các bản vẽ máy tính (CAD) vì tính dễ dàng trong tính toán và lập trình CNC.
• Độ chính xác phụ thuộc vào số chữ số thập phân: 3 chữ số (0.001″) ≈ 0.0254 mm, 4 chữ số (0.0001″) ≈ 0.00254 mm.

1.4. Các Đơn Vị Liên Quan

• mil (một phần nghìn inch) = 0.001″ = 0.0254 mm. Thường dùng trong các tiêu chuẩn bề mặt và độ dày lớp phủ.
• tpi (threads per inch): số vòng ren trong một inch, quan trọng trong thiết kế ren.
• psi (pounds per square inch): áp suất, thường xuất hiện trong bản vẽ ống và van.

2. Ký Hiệu, Tiêu Chuẩn và Quy Tắc Chung Trong Bản Vẽ Inch

2.1. Các Tiêu Chuẩn Quốc Tế

Tiêu chuẩn	Nội dung	Ứng dụng
ASME Y14.5	Định nghĩa các ký hiệu, hệ thống tolerances, GD&T (Geometric Dimensioning and Tolerancing)	Thiết kế máy móc, ô tô
ANSI/ASME B4.1	Quy chuẩn về ren (UNC, UNF, etc.)	Thiết kế ren, ốc vít
ISO 7200	Định dạng tiêu đề bản vẽ	Tất cả các bản vẽ kỹ thuật
ANSI/ASME Y14.2	Quy tắc vẽ, biểu tượng, kích thước	Đọc và vẽ bản vẽ

2.2. Các Ký Hiệu Cơ Bản

Ký hiệu	Ý nghĩa	Ghi chú
⌀	Đường kính	Thường dùng cho lỗ tròn
Ø	Đường kính (cùng ý)
↔	Kích thước tổng thể	Thường đặt trên đường dẫn
→	Đánh dấu hướng cắt	Khi có nhiều bước gia công
║	Đánh dấu trung tâm	Đối với trục, lỗ
↕	Kích thước chiều dọc	Đặt bên cạnh kích thước

2.3. Quy Tắc Đặt Kích Thước

1. Cách Đặt: Kích thước luôn đặt cách các đường nét ít nhất 0.5 × độ dày nét (line weight).

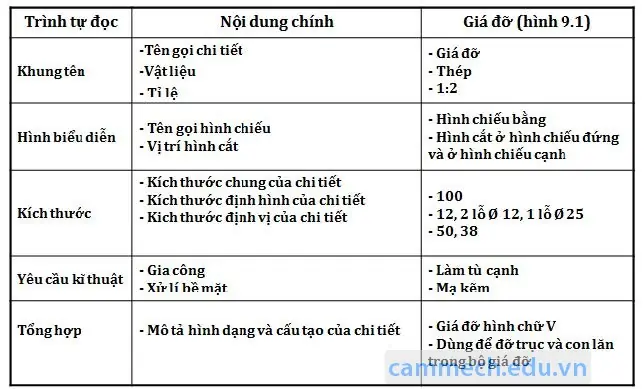

2. Hướng Đọc: Đọc từ trái sang phải, từ trên xuống dưới, theo thứ tự logic (đầu vào → đầu ra).
3. Đơn Vị: Khi bản vẽ sử dụng inch, ký hiệu “in” hoặc dấu “″” thường xuất hiện ở tiêu đề hoặc trong chú giải.
4. Kích Thước Đối Xứng: Đối với các chi tiết đối xứng, chỉ cần đặt một lần và sử dụng ký hiệu “=”.

3. Đọc Kích Thước, Tolerances và Các Chỉ Số Quan Trọng

Có thể bạn quan tâm: Cách Đọc Bản Vẽ Cống: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

3.1. Kích Thước Cơ Bản

• Linear dimension: Được biểu diễn bằng một đường thẳng kèm mũi tên, số liệu nằm giữa hoặc gần mũi tên.
• Radial dimension: Dùng ký hiệu ⌀ hoặc R. Ví dụ: ⌀1 1/2″ (đường kính 1.5 inch).
• Angular dimension: Được biểu diễn bằng góc, ký hiệu °. Ví dụ: 45°.

3.2. Tolerances (Khoảng Dụng)

3.2.1. Tolerances Cơ Bản

• Limiting dimensions: Được viết dưới dạng “+/-” hoặc “±”. Ví dụ: 2.000″ ± 0.005″.
• Bilaterally symmetric tolerance: Khoảng dung đối xứng.
• Unilateral tolerance: Khoảng dung một phía, ví dụ: 2.000″ + 0.010″ - 0.000″.

3.2.2. GD&T (Geometric Dimensioning & Tolerancing)

• Feature Control Frame: Khung bao gồm ký hiệu hình học, giá trị tolerances, datum reference.
• Ví dụ: |⌀0.001|A| – Đường kính có tolerances ±0.001″ tham chiếu datum A.
• Các ký hiệu quan trọng:
• Ø (đường kính), ⌀ (đường kính), ₁ (độ lệch trục), ⟂ (vuông góc), ⟂⟂ (độ nghiêng), ⨂ (độ lệch trung tâm), ⧍ (độ lệch vị trí).

3.3. Đọc Các Chỉ Số Đặc Biệt

Chỉ số	Ý nghĩa	Cách đọc
tpi	Số vòng ren/inch	10 tpi → 10 vòng trên mỗi inch
rpm	Vòng/phút	Thông thường không xuất hiện trong bản vẽ kích thước
psi	Áp suất	150 psi → 150 pound trên mỗi inch vuông

4. Phân Tích Các Loại Hình Chi Tiết Thường Gặp

4.1. Lỗ Tròn (Hole)

• Ký hiệu: ⌀ hoặc Ø.
• Đọc mẫu: ⌀0.250″ ± 0.001″ → Lỗ có đường kính 0.250 inch, dung sai ±0.001 inch.
• Datum: Thường tham chiếu tới mặt hoặc trục chính (A, B, C).

4.2. Trục (Shaft)

• Ký hiệu: ⌀ hoặc R (đối với bán kính).
• Ví dụ: ⌀0.500″ + 0.002″ - 0.000″ → Đường kính tối thiểu 0.500″, tối đa 0.502″.

4.3. Bề Mặt Phẳng (Flat Surface)

Có thể bạn quan tâm: Cách Đọc Bản Vẽ Cầu: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Ký hiệu: “Flat” hoặc “F”.
• Tolerance: Thường dùng “flatness” trong GD&T, ví dụ: |0.001|A.

4.4. Góc (Angle)

• Ký hiệu: °.
• Ví dụ: 30° ± 0.2° → Góc 30 độ, dung sai ±0.2 độ.

4.5. Ren (Thread)

• Ký hiệu: 1/4‑20 UNC, 5/8‑18 UNF, v.v.
• Giải thích: 1/4″ đường kính ngoài, 20 tpi, loại UNC (Unified National Coarse).

5. Thực Hành: Ví Dụ Thực Tế Và Giải Quyết Vấn Đề Thường Gặp

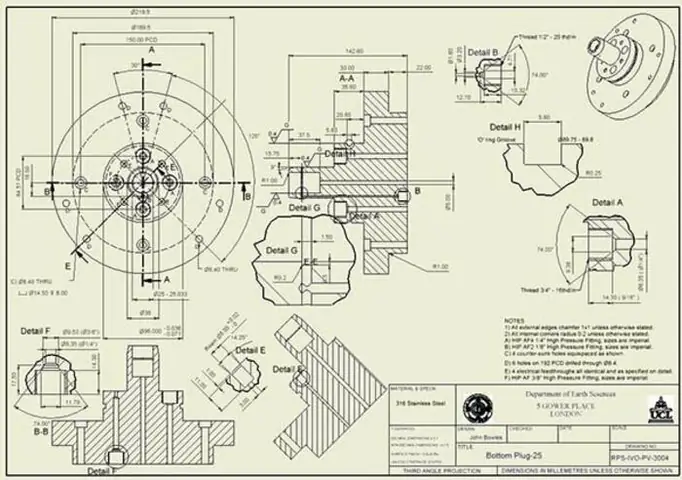

5.1. Ví Dụ 1: Đọc Bản Vẽ Một Tấm Kim Loại

Bản vẽ:
– Kích thước tổng thể: 4.000″ × 2.500″ × 0.125″
– Lỗ tròn A: ⌀0.250″ ± 0.001″, vị trí X = 1.500″, Y = 0.750″ (đối với datum A).
– Lỗ tròn B: ⌀0.125″ + 0.002″ - 0.000″, vị trí X = 3.250″, Y = 0.750″ (đối với datum A).

Phân tích:
1. Đọc kích thước tổng thể: Chiều dài 4.000 inch, chiều rộng 2.500 inch, dày 0.125 inch.
2. Xác định datum A (thường là mặt trên hoặc cạnh dài).
3. Đọc vị trí lỗ A: X = 1.500 inch từ datum A, Y = 0.750 inch từ datum B (nếu có).
4. Đọc dung sai lỗ A: ±0.001 inch, tức là đường kính thực tế nằm trong khoảng 0.249‑0.251 inch.

Có thể bạn quan tâm: Cách Đọc Bản Vẽ Chemical: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

5.2. Ví Dụ 2: Đọc Bản Vẽ Ren

Thông tin:
– Ren M8 × 1.25 (đơn vị metric) nhưng được chuyển sang inch: 0.315″ × 0.049″ (đường kính ngoài, pitch).
– Tolerance: 6H7 (đối với trong ren) và 6g6 (đối với ngoài ren).

Giải thích:
– 6H7: Tolerances nội bộ cho ren, H là hệ thống cho phép độ lệch dương (điều chỉnh kích thước lớn hơn).
– 6g6: Tolerances ngoại bộ, g cho phép độ lệch âm (kích thước nhỏ hơn).

5.3. Các Vấn Đề Thường Gặp

Vấn đề	Nguyên nhân	Cách khắc phục
Sai lệch datum	Không xác định đúng datum trong bản vẽ	Đọc tiêu đề bản vẽ, chú giải “Datum Reference” để xác định A, B, C.
Đọc sai ký hiệu “±”	Nhầm lẫn giữa ± và + / –	Kiểm tra vị trí dấu “±” trong bản vẽ; nếu có “+ 0.010″ - 0.000″ thì là unilateral tolerance.
Nhầm lẫn giữa fractional và decimal	Không chú ý ký hiệu “/” hoặc “.”	Xác định dạng: nếu có “/” thì là fractional, nếu có “.” thì là decimal.
Không nhận ra “mil”	Không biết mil = 0.001″	Khi thấy “mil” trong bản vẽ, chuyển sang inch (ví dụ: 10 mil = 0.010″).

6. Công Cụ Hỗ Trợ Và Phần Mềm Đọc Bản Vẽ

6.1. Phần Mềm CAD

• AutoCAD: Hỗ trợ tạo và đọc bản vẽ inch, có tính năng “Units” để chuyển đổi giữa inch và mm.
• SolidWorks: Cho phép gán tolerances và GD&T trực tiếp vào mô hình.
• Inventor: Tích hợp công cụ “Measure” để kiểm tra kích thước thực tế trên mô hình 3D.

6.2. Trình Đọc PDF

• Adobe Acrobat Reader: Dùng công cụ “Measure” để đo kích thước trực tiếp trên bản vẽ PDF.
• Bluebeam Revu: Thân thiện với các bản vẽ kỹ thuật, hỗ trợ chú thích và đo lường.

6.3. Công Cụ Đo Lường Thực Tế

• Caliper (đo chiều dài): Độ chính xác thường 0.001″.
• Micrometer: Độ chính xác 0.0001″, dùng cho các kích thước nhỏ hơn 1 inch.
• Height gauge + surface plate: Đo chiều cao và vị trí các chi tiết.

7. Lời Khuyên Và Lưu Ý Để Tránh Sai Lầm

1. Luôn kiểm tra tiêu đề bản vẽ: Xác định đơn vị (inch), datum, tiêu chuẩn áp dụng (ASME Y14.5, ISO, v.v.).
2. Đọc kỹ các ký hiệu tolerances: Đặc biệt là khi có GD&T, vì chúng quyết định cách sản xuất và kiểm tra.
3. Sử dụng công cụ đo chính xác: Khi kiểm tra thực tế, dùng caliper hoặc micrometer phù hợp với độ chính xác yêu cầu.
4. Lưu ý các “feature control frames”: Đọc đúng thứ tự ký hiệu hình học, giá trị tolerances, datum reference.
5. Thực hành thường xuyên: Tạo thói quen đọc bản vẽ từng chi tiết, sau đó tổng hợp lại để hiểu mối quan hệ giữa các phần.
6. Không bỏ qua các chú giải (notes): Nhiều thông tin quan trọng như “All dimensions in inches unless otherwise noted” thường nằm trong phần notes.

Kết Luận

Việc đọc bản vẽ inch không chỉ là một kỹ năng cơ bản mà còn là nền tảng để thực hiện các công việc thiết kế, sản xuất và kiểm tra chất lượng trong môi trường công nghiệp hiện đại. Bằng cách nắm vững các khái niệm về hệ thống đo lường, ký hiệu, tolerances và GD&T, bạn sẽ có khả năng hiểu và thực hiện các bản vẽ một cách chính xác, giảm thiểu lỗi sản xuất và tăng năng suất làm việc.

Hãy áp dụng những kiến thức đã học vào thực tế, sử dụng các công cụ hỗ trợ hiện đại và luôn chú ý đến chi tiết để trở thành người chuyên nghiệp trong việc đọc và diễn giải bản vẽ inch. Chúc bạn thành công!
