Trong lĩnh vực kiến trúc, xây dựng, nội thất và cả công nghiệp, bản vẽ layout (còn gọi là bản vẽ bố trí) là một công cụ không thể thiếu. Nó không chỉ giúp các nhà thiết kế truyền đạt ý tưởng một cách trực quan mà còn là “bản đồ” hướng dẫn thi công, lắp đặt cho các kỹ sư, nhà thầu và các bên liên quan khác. Tuy nhiên, không phải ai cũng nắm vững cách đọc và hiểu một bản vẽ layout, dẫn đến những sai sót trong quá trình thi công, tốn kém thời gian và chi phí.
Bài viết dưới đây sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ những khái niệm cơ bản nhất cho đến các kỹ thuật phân tích nâng cao, giúp bạn tự tin đọc và hiểu mọi loại bản vẽ layout. Nội dung được chia thành các phần rõ ràng, kèm theo ví dụ thực tế, hình ảnh mô phỏng (mô tả bằng lời) và các lưu ý quan trọng. Hãy cùng khám phá!
1. Tổng Quan Về Bản Vẽ Layout
1.1 Định Nghĩa
Bản vẽ layout là bản vẽ kỹ thuật thể hiện cách bố trí các thành phần, thiết bị, không gian, vật liệu trong một dự án. Tùy vào mục đích, bản vẽ có thể là:
Layout kiến trúc: bố trí phòng, tường, cửa sổ, cửa ra vào.
Layout nội thất: vị trí đồ nội thất, thiết bị điện tử, ánh sáng.
Layout hệ thống kỹ thuật: đường ống, dây điện, hệ thống HVAC (sưởi, thông gió, điều hòa).
Layout công nghiệp: vị trí máy móc, dây chuyền sản xuất, khu vực lưu trữ.
1.2 Vai Trò Quan Trọng
Lĩnh vực
Vai trò của layout
Kiến trúc
Xác định không gian sống, lưu thông, ánh sáng tự nhiên
Nội thất
Đảm bảo tính thẩm mỹ, tiện nghi, công năng
Kỹ thuật
Đảm bảo an toàn, hiệu quả vận hành, tuân thủ quy chuẩn
Công nghiệp
Tối ưu hoá quy trình sản xuất, giảm thời gian di chuyển
1.3 Các Thành Phần Cơ Bản

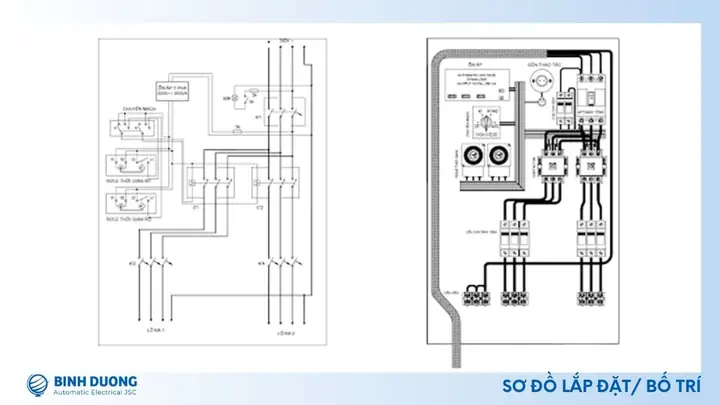

Cách Đọc Bản Vẽ Layout
Có thể bạn quan tâm: Cách Đọc Bản Vẽ Inch: Hướng Dẫn Chi Tiết Và Thực Tiễn Cho Người Mới Bắt Đầu
Khung (Border): Đánh dấu giới hạn bản vẽ, thường có tiêu đề, tờ, tỷ lệ.
Lưới (Grid): Hệ thống đường kẻ ngang/dọc giúp căn chỉnh các yếu tố.
Ký hiệu (Symbols): Đồ họa chuẩn (cửa, cửa sổ, ống nước…) theo tiêu chuẩn quốc tế (ISO, ANSI, DIN…) hoặc nội bộ.
Chú thích (Notes): Thông tin bổ sung, yêu cầu đặc biệt, vật liệu.
Tỷ lệ (Scale): Thể hiện mối quan hệ giữa kích thước thực và trên bản vẽ (ví dụ 1:100).
2. Chuẩn Bị Trước Khi Đọc
2.1 Xác Định Loại Layout
Kiểm tra tiêu đề: Thông thường, tiêu đề sẽ ghi rõ “Floor Plan”, “Electrical Layout”, “Mechanical Layout”…
Nhìn vào ký hiệu: Nếu thấy các ký hiệu điện (công tắc, ổ cắm) → layout điện; nếu là ống nước, van → layout hệ thống cấp thoát nước.
2.2 Kiểm Tra Tỷ Lệ
Tỷ lệ là yếu tố quyết định độ chính xác khi đo đạc. Ví dụ:
1:50 – Mỗi 1 cm trên bản vẽ = 50 cm thực tế.
1:100 – Mỗi 1 mm trên bản vẽ = 10 cm thực tế.
Lưu ý: Khi làm việc trên bản vẽ kỹ thuật số (CAD, Revit), tỷ lệ có thể tự động thay đổi khi phóng/thu nhỏ, nhưng các chiều thực vẫn được giữ nguyên. Hãy luôn kiểm tra “Scale” trên thanh trạng thái hoặc trong phần “Properties”.
2.3 Đọc Bảng Thông Tin (Title Block)
Bảng thông tin thường nằm ở góc phải hoặc dưới cùng của bản vẽ, bao gồm:
Thông tin
Mô tả
Project Name
Tên dự án
Drawing No.
Số bản vẽ (ví dụ: A-101)
Revision
Số lần sửa đổi
Date
Ngày vẽ
Scale
Tỷ lệ
Designer
Người thiết kế
Approver
Người duyệt
Kiểm tra Revision để biết có thay đổi gì so với bản gốc hay không.
3. Các Ký Hiệu Cơ Bản Và Cách Nhận Diện
3.1 Ký Hiệu Kiến Trúc
Cách Đọc Bản Vẽ Layout
Có thể bạn quan tâm: Cách Đọc Bản Vẽ Cột: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
Ký hiệu
Ý nghĩa
Mô tả hình ảnh
☐
Cửa ra vào
Hình chữ nhật có vòng cung bên trong
—
—
Cửa sổ
▓
Tường chịu lực
Đường dày, thường màu đen
░
Tường ngăn
Đường mỏng, màu xám
3.2 Ký Hiệu Nội Thất
Ký hiệu
Ý nghĩa
🪑
Ghế
🛏️
Giường
🖥️
Bàn làm việc, máy tính
🛁
Bồn tắm
🚪
Cửa nội thất (cửa gỗ, kính…)
3.3 Ký Hiệu Hệ Thống Kỹ Thuật
Ký hiệu
Ý nghĩa
⚡
Điện – ổ cắm, công tắc
🚰
Nước – vòi, bồn rửa
🔥
Hệ thống cấp nhiệt
❄️
Hệ thống điều hòa
↔️
Đường ống, dây cáp (đánh số để phân biệt)
Mẹo: Nhiều công ty sẽ cung cấp Legend (bảng chú giải ký hiệu) ở góc bản vẽ hoặc trong tài liệu kèm theo. Nếu không có, hãy tham khảo tiêu chuẩn quốc tế (ISO 129-1, ANSI Y14.5).
4. Phân Tích Chi Tiết Các Loại Layout
4.1 Layout Kiến Trúc (Floor Plan)
4.1.1 Các Yếu Tố Chính
Mặt bằng tổng thể: Đường biên giới, lưới.
Các phòng: Đánh số hoặc đặt tên (Living Room, Kitchen…).
Cửa, cửa sổ: Vị trí, kích thước, hướng mở.
Tường: Chịu lực, ngăn, vách ngăn.
Ký hiệu nội thất cơ bản: Giường, bàn, tủ.
4.1.2 Cách Đọc
Bắt đầu từ góc trái trên: Xác định hướng (thường có mũi tên “North” hoặc “N”). Điều này giúp xác định ánh sáng tự nhiên, hướng gió.
Xác định kích thước phòng: Dùng thước đo trên bản vẽ (cân nhắc tỷ lệ). Ví dụ, nếu tỷ lệ 1:100, một đoạn 5 cm trên bản = 5 m thực tế.
Kiểm tra khoảng cách an toàn: Đối với phòng tắm, bếp, cần có khoảng cách tối thiểu giữa các thiết bị (ví dụ: bồn rửa và bếp tối thiểu 60 cm).
4.1.3 Ví Dụ Thực Tế
Dự án nhà ở 2 tầng
– Tầng trệt: Diện tích 120 m², bao gồm phòng khách (30 m²), bếp (12 m²), phòng ăn (15 m²), nhà vệ sinh (4 m²).
– Tầng lầu: 3 phòng ngủ, mỗi phòng 12 m², phòng tắm chung 6 m².
Khi đọc bản vẽ, bạn sẽ nhận thấy:
– Cửa chính phía đông (đối diện mặt trời mọc) → Lý tưởng cho phòng khách vì ánh sáng ban ngày.
– Cửa sổ phòng ngủ hướng bắc → Giữ mát vào mùa hè.
4.2 Layout Nội Thất
Cách Đọc Bản Vẽ Layout
Có thể bạn quan tâm: Cách Đọc Bản Vẽ Cống: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
4.2.1 Mục Đích
Định vị đồ nội thất sao cho tối ưu hoá không gian, đảm bảo lưu thông và tạo thẩm mỹ.
4.2.2 Các Yếu Tố Quan Trọng
Yếu tố
Nội dung cần chú ý
Khu vực lưu thông
Đường đi chính ít nhất 80‑120 cm (tùy vào chuẩn quốc gia).
Tỷ lệ
Độ cao trần, chiều dài tủ, kích thước ghế, bàn phù hợp với người dùng.
Điểm nóng ánh sáng
Đặt bàn làm việc gần cửa sổ để tận dụng ánh sáng tự nhiên.
Điện
Đảm bảo ổ cắm gần thiết bị, tránh kéo dài dây điện.
4.2.3 Cách Đọc
Xác định “zoning”: Phân khu vực chức năng (living, dining, work).
Kiểm tra kích thước đồ nội thất: So sánh với không gian thực tế.
Lưu ý các phụ kiện: Đèn, rèm, tranh – thường được ký hiệu bằng biểu tượng màu.
4.2.4 Ví Dụ
Văn phòng mở 50 m²
– Bàn làm việc 1.5 m x 0.8 m, đặt thành dãy 3 bàn (tổng 4.5 m chiều dài).
– Khoảng cách giữa các bàn ít nhất 1.2 m để di chuyển.
– Đèn LED trần 1500 lumen/m², vị trí chiếu đồng đều.

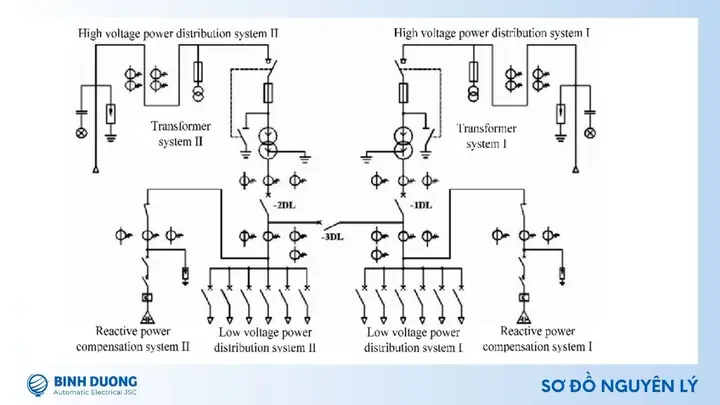

4.3 Layout Hệ Thống Kỹ Thuật
4.3.1 Các Loại Hệ Thống
Điện: Đường dây, công tắc, ổ cắm, bảng điện.
Cấp thoát nước: Ống cấp, ống thoát, van.
HVAC: Ống gió, máy lạnh, máy sưởi.
Khí nén: Đường ống, bình chứa, van điều khiển.
4.3.2 Nguyên Tắc Đọc
Xác định nguồn cấp: Điểm bắt đầu thường là bảng điện chính (Main Distribution Board – MDB).
Theo dõi “circuit”: Các đường dây được đánh số (Circuit 01, 02…) và màu sắc (đỏ, xanh, vàng).
Kiểm tra “clearance”: Khoảng cách an toàn giữa ống nước và dây điện (thường ≥ 30 mm).
Kiểm tra “load calculation”: Tổng công suất tải (kW) phải không vượt quá khả năng chịu tải của bảng điện.
4.3.3 Ví Dụ Thực Tế
Căn hộ 3 phòng ngủ
– Ổ cắm mỗi phòng: 6 ổ, mỗi ổ 10 A.
– Tổng tải điện dự kiến: 3 phòng x 6 ổ x 10 A x 230 V = 41.4 kW.
– Bảng điện chính (40 A) cần nâng cấp lên 63 A để đáp ứng an toàn.
4.4 Layout Công Nghiệp
4.4.1 Đặc Điểm
Đường ống sản xuất: Đường dây chuyền, băng tải, robot công nghiệp.
Khu vực lưu trữ: Kệ, pallet, kho.
An toàn: Lối thoát hiểm, cảm biến khói, bình chữa cháy.
4.4.2 Các Bước Đọc
Xác định “flow”: Hướng di chuyển nguyên liệu (từ nhập kho → gia công → xuất kho).
Kiểm tra “bottleneck”: Các khu vực có thể gây tắc nghẽn (điểm giao nhau của băng tải).
Đánh giá “ergonomics”: Khoảng cách làm việc tối ưu cho công nhân (từ 0.6‑0.9 m).
4.4.3 Ví Dụ
Xưởng gia công kim loại
– Đường băng tải chính dài 30 m, tốc độ 0.5 m/s.
– Khu vực kiểm tra chất lượng (QC) đặt ở vị trí 15 m để giảm thời gian di chuyển.
– Lối thoát hiểm mỗi 15 m, có bảng chỉ dẫn màu xanh lá.
5. Công Cụ Hỗ Trợ Đọc Bản Vẽ
Công cụ
Mô tả
Ưu điểm
AutoCAD
Phần mềm CAD 2D/3D truyền thống
Độ chính xác cao, hỗ trợ các chuẩn DWG
Revit
BIM (Building Information Modeling)
Tích hợp dữ liệu 3D, tự động cập nhật khi thay đổi
Bluebeam Revu
PDF markup, đo đạc
Dễ dàng chú thích, đo kích thước trên PDF
PlanGrid
Ứng dụng di động
Xem bản vẽ trên thiết bị di động, đồng bộ thời gian thực
SketchUp
Mô hình 3D nhanh
Thích hợp cho trình bày ý tưởng, không quá chi tiết kỹ thuật
Mẹo: Khi sử dụng phần mềm CAD, luôn bật layer (lớp) để lọc các yếu tố (kiến trúc, điện, ống nước…) giúp tập trung vào phần cần phân tích.
Cách Đọc Bản Vẽ Layout
Có thể bạn quan tâm: Cách Đọc Bản Vẽ Cầu: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
6. Các Sai Lầm Thường Gặp Khi Đọc Layout và Cách Tránh
Sai lầm
Hậu quả
Giải pháp
Bỏ qua tỷ lệ
Đo sai kích thước, gây lỗi thi công
Luôn kiểm tra “Scale” và dùng công cụ đo trong phần mềm
Không đọc Legend
Hiểu sai ký hiệu, lắp đặt sai thiết bị
Luôn xem bảng chú giải ký hiệu trước khi phân tích
Bỏ qua revision
Sử dụng bản cũ, gây mâu thuẫn
Kiểm tra “Revision cloud” (đám mây sửa đổi) và cập nhật bản mới nhất
Không xem direction (hướng)
Đặt cửa sổ, thiết bị sai hướng
Xác định “North” và lưu ý hướng nắng, gió
Không cân nhắc clearances
Va chạm, nguy cơ an toàn
Kiểm tra khoảng cách tối thiểu giữa các hệ thống (điện‑nước, máy‑người)
7. Quy Trình Kiểm Tra Bản Vẽ Layout Trước Khi Thi Công
Thu thập toàn bộ bộ bản vẽ (kiến trúc, nội thất, kỹ thuật, công nghiệp).
Xác định tiêu chuẩn (ISO, VNI, ANSI…) và bảng ký hiệu.
Kiểm tra tỷ lệ và revision.
Đọc từng lớp (layer):
Kiến trúc → xác định không gian, tường, cửa.
Nội thất → bố trí đồ dùng, lưu thông.
Kỹ thuật → đường ống, dây điện, thiết bị.
Đánh dấu các “clash” (va chạm) bằng phần mềm (Navisworks, Solibri).
Lập danh sách “punch list”: các mục cần sửa đổi, bổ sung.
Phê duyệt: Gửi cho kiến trúc sư, kỹ sư, chủ đầu tư để ký duyệt.
8. Thực Hành: Phân Tích Một Bản Vẽ Layout Mẫu
8.1 Mô Tả Bản Vẽ
Tên dự án: Văn phòng công ty ABC – 2 tầng, tổng diện tích 800 m².
Tỷ lệ: 1:100.
Các layer:
A-ARCH (kiến trúc)
A-FURN (nội thất)
A-ELEC (điện)
A-HVAC (hệ thống khí)
8.2 Các Bước Phân Tích
Xác định hướng: Mũi tên “N” ở góc trên bên phải, hướng bắc.
Kiểm tra layout kiến trúc:
Tầng 1: Lễ tân (30 m²), hội trường (120 m²), khu vực ăn uống (40 m²).
Tầng 2: 4 phòng làm việc, mỗi phòng 25 m², phòng họp 35 m².
Kiểm tra nội thất:
Lễ tân: bàn tiếp tân 2 m x 0.8 m, ghế chờ 4 chiếc.
Hội trường: ghế ngồi 200 chiếc, sân khấu 5 m x 3 m.
Kiểm tra điện:
Mỗi phòng làm việc có 6 ổ cắm, công suất 10 A.
Bảng điện chính ở tầng trệt, công suất 100 A.
Kiểm tra HVAC:
Đơn vị xử lý không khí (AHU) 1.5 TR, đặt ở tầng trệt.
Ống gió chính chạy dọc hành lang, phân phối tới các phòng.
8.3 Kết Quả
Clash: Đường ống HVAC cắt ngang vị trí cột chịu lực tầng 1, cần di chuyển hoặc dùng ống bọc.
Load: Tổng tải điện 4 phòng x 6 ổ x 10 A x 230 V = 55.2 kW, vượt công suất bảng 100 A (≈ 23 kW). Cần lắp bảng phụ (63 A) cho mỗi khu vực.
Clearance: Khoảng cách giữa ổ cắm và cửa ra vào chỉ 30 cm, cần tối thiểu 50 cm để tránh va chạm.
9. Kỹ Năng Nâng Cao: Đọc Layout Trong Môi Trường BIM
Cách Đọc Bản Vẽ Layout
9.1 Lợi Ích Của BIM
Tích hợp dữ liệu 3D: Mỗi thành phần (cửa, ống, thiết bị) có thông tin vật liệu, kích thước, nhà sản xuất.
Phát hiện va chạm tự động: Navisworks, Solibri tự động cảnh báo “clash”.
Quản lý thay đổi: Khi một phần thiết kế thay đổi, toàn bộ mô hình cập nhật ngay.
9.2 Các Công Cụ
Công cụ
Chức năng
Revit
Tạo mô hình 3D, tạo view 2D (plan, section)
Navisworks Manage
Phân tích va chạm, 4D (thời gian)
Solibri Model Checker
Kiểm tra quy chuẩn, chất lượng mô hình
BIM 360 Docs
Lưu trữ, chia sẻ bản vẽ, theo dõi revision
9.3 Quy Trình Đọc Layout BIM
Mở view “Floor Plan” trong Revit.
Bật/ tắt các workset (kiến trúc, cơ điện, MEP) để tập trung.
Sử dụng “Section Box” để cắt phần không cần xem.
Kiểm tra “parameters” của từng vật thể (ví dụ: độ dày tường, loại vật liệu).
Export sang Navisworks để chạy “Clash Detective”.
10. Tổng Kết
Việc đọc bản vẽ layout không chỉ là một kỹ năng kỹ thuật mà còn là nghệ thuật kết hợp giữa logic, trực quan và kiến thức chuẩn. Khi nắm vững:
Cấu trúc bản vẽ (khung, lưới, ký hiệu, tỷ lệ).
Các loại layout (kiến trúc, nội thất, kỹ thuật, công nghiệp).
Công cụ hỗ trợ (AutoCAD, Revit, Navisworks…).
Bạn sẽ giảm thiểu đáng kể lỗi thi công, tối ưu hoá chi phí và thời gian, đồng thời nâng cao chất lượng dự án. Hãy luôn kiểm tra kỹ revision, đọc legend, xác định hướng và tỷ lệ trước khi bắt đầu phân tích. Đối với những dự án phức tạp, đừng ngần ngại sử dụng BIM để tự động phát hiện va chạm và quản lý dữ liệu một cách hiệu quả.
Hy vọng bài viết đã cung cấp cho bạn một cẩm nang toàn diện để trở thành người đọc bản vẽ layout chuyên nghiệp. Chúc bạn thành công trong mọi dự án!
