Cách Đọc Bản Vẽ Kỹ Thuật: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mở Đầu

Bản vẽ kỹ thuật là ngôn ngữ chung của các kỹ sư, kiến trúc sư, nhà thiết kế và các nhà thầu trong mọi ngành công nghiệp. Đối với người mới bắt đầu, việc hiểu và đọc đúng bản vẽ kỹ thuật có thể là một thách thức lớn, nhưng lại là nền tảng quan trọng để thực hiện dự án một cách chính xác, an toàn và hiệu quả. Bài viết này sẽ cung cấp cho bạn một hướng dẫn toàn diện, chi tiết và có hệ thống về cách đọc bản vẽ kỹ thuật, từ những khái niệm cơ bản nhất cho tới các kỹ thuật nâng cao, giúp bạn tự tin hơn trong công việc hàng ngày.

1. Tổng Quan Về Bản Vẽ Kỹ Thuật

1.1 Định Nghĩa

Bản vẽ kỹ thuật (technical drawing) là một tài liệu đồ họa được tạo ra theo các tiêu chuẩn và quy chuẩn quốc tế (như ISO, ANSI, DIN) để truyền đạt thông tin về hình dạng, kích thước, vật liệu, cấu trúc và các yêu cầu kỹ thuật của một sản phẩm hoặc công trình.

1.2 Vai Trò

• Giao tiếp: Là công cụ giao tiếp chính giữa các bộ phận thiết kế, sản xuất và lắp đặt.
• Kiểm tra chất lượng: Dùng làm tiêu chuẩn để kiểm tra sản phẩm cuối cùng.
• Lưu trữ kiến thức: Giúp lưu giữ thông tin kỹ thuật cho các thế hệ kế tiếp.
• Quản lý dự án: Hỗ trợ trong việc lập kế hoạch, dự trù chi phí và thời gian.

1.3 Các Loại Bản Vẽ

Loại bản vẽ	Mục đích	Nội dung chính
Bản vẽ tổng thể (General Arrangement)	Đưa ra bố trí tổng thể của hệ thống	Vị trí các thành phần chính, lối đi, kích thước tổng thể
Bản vẽ chi tiết (Detail Drawing)	Chi tiết từng bộ phận	Kích thước, dung sai, vật liệu, cách hàn, gia công
Bản vẽ lắp ráp (Assembly Drawing)	Hướng dẫn lắp ráp các bộ phận	Số thứ tự bộ phận, thứ tự lắp, các mối nối
Bản vẽ cắt lớp (Sectional Drawing)	Hiển thị cấu trúc nội bộ	Các mặt cắt, góc cắt, đường cắt
Bản vẽ phối hợp (Coordination Drawing)	Kết hợp nhiều hệ thống	Tích hợp MEP (Mechanical, Electrical, Plumbing) trong xây dựng
Bản vẽ 3D (3D Model)	Mô phỏng không gian thực	Thông tin 3D, BOM (Bill of Materials) tự động sinh

2. Chuẩn Bị Trước Khi Đọc Bản Vẽ

2.1 Kiểm Tra Các Thông Tin Cơ Bản

Có thể bạn quan tâm: Cách Vẽ Xe Tăng Cho Bé: Hướng Dẫn Từng Bước Đầy Đủ Và Sáng Tạo

1. Tiêu đề bản vẽ (Title Block)
2. Tên dự án, tên công ty, người vẽ, người kiểm tra, ngày phát hành, số bản vẽ, phiên bản.
3. Phân loại bản vẽ
4. Xác định loại bản vẽ (tổng thể, chi tiết, lắp ráp…) để biết mục tiêu đọc.
5. Tiêu chuẩn áp dụng
6. ISO 128, ISO 1101, ANSI Y14.5 – các tiêu chuẩn về ký hiệu, dung sai, ghi chú.

2.2 Công Cụ Hỗ Trợ

• Bảng ký hiệu: Tham khảo các ký hiệu chuẩn (đường nét, mũi tên, ký hiệu hàn, v.v.).
• Thước đo: Thước kẻ, thước cuốn, compa, thước đo góc.
• Phần mềm: AutoCAD, SolidWorks, Revit, Navisworks – để mở bản vẽ điện tử (DWG, DXF, DGN, RVT).
• Mẫu mẫu (template): Để so sánh kích thước, dung sai chuẩn.

2.3 Đọc Lần Lướt (Skimming)

• Xem nhanh bố cục: Xác định vị trí các view (front, side, top, section).
• Ghi chú quan trọng: Các chú thích, lưu ý, tiêu chuẩn đặc biệt.
• Xác định phạm vi: Nhận diện khu vực cần tập trung (ví dụ: chi tiết mối hàn quan trọng).

3. Các Thành Phần Cơ Bản Của Bản Vẽ Kỹ Thuật

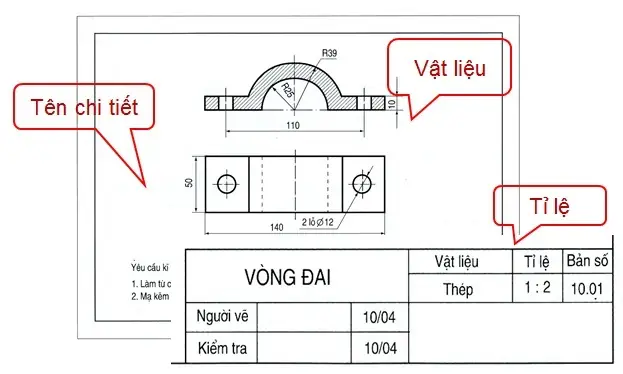

3.1 Title Block (Khối tiêu đề)

Thành phần	Mô tả
Project Name	Tên dự án
Drawing No.	Số bản vẽ (ví dụ: A-001)
Revision	Số bản sửa đổi (Rev. A, B…)
Scale	Tỷ lệ (1:50, 1:100…)
Sheet No.	Số trang (Sheet 1 of 5)
Designer	Người vẽ
Checker	Người kiểm tra
Approved By	Người duyệt
Date	Ngày phát hành
Units	Đơn vị đo (mm, in)
Material	Vật liệu (nếu có)

3.2 Views (Các góc nhìn)

• Projected Views: Front, Top, Right, Left, Bottom.
• Auxiliary Views: Các góc nhìn phụ trợ để hiển thị chi tiết không thể nhìn rõ trong các view chính.
• Section Views: Mặt cắt – biểu thị nội thất qua một mặt cắt tưởng tượng.
• Detail Views: Phóng đại các chi tiết quan trọng.
• Isometric/3D Views: Đôi khi kèm theo để dễ hình dung không gian.

3.3 Dimensional Chains (Chuỗi kích thước)

• Linear Dimensions: Độ dài, chiều rộng, chiều cao.
• Angular Dimensions: Góc giữa hai đường, mặt phẳng.
• Radial Dimensions: Bán kính, đường kính.
• Geometric Tolerances: Độ lệch hình học (Flatness, Perpendicularity, Position).

3.4 Symbols (Ký hiệu)

Nhóm ký hiệu	Ví dụ
Hàn (Welding)	⊥, ⊤, ⊙ (điểm hàn)
Đánh dấu vật liệu	⬤ (thép), ◯ (nhôm)
Đánh dấu bề mặt	⧈ (đánh dấu bề mặt hoàn thiện)
Đánh dấu cắt	// (đường cắt), ↔ (cắt dọc)
Đánh dấu phương pháp gia công	☐ (đánh dấu khoan), △ (đánh dấu tiện)

3.5 Notes (Ghi chú)

• General Notes: Thông tin chung, quy chuẩn áp dụng.
• Specific Notes: Ghi chú chi tiết cho từng bộ phận, ví dụ “Surface finish: Ra 1.6”.
• Reference Notes: Liên kết tới tiêu chuẩn, tài liệu tham khảo.

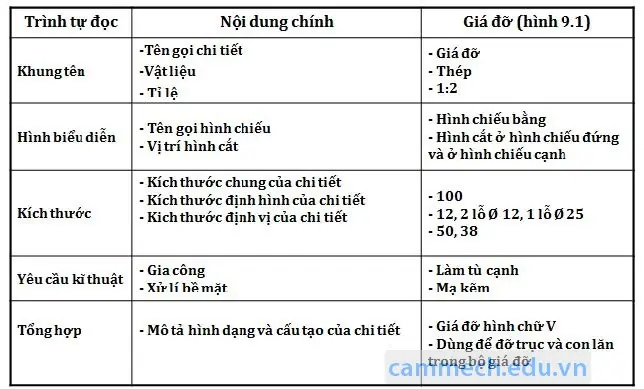

4. Quy Trình Đọc Bản Vẽ Chi Tiết

Có thể bạn quan tâm: Cách Vẽ Tế Bào Cà Chua: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

4.1 Bước 1: Xác Định Scale và Đơn Vị

• Kiểm tra tỷ lệ (scale) ở title block.
• Đảm bảo chuyển đổi đúng nếu cần (ví dụ: 1:50 → 1mm trên bản vẽ = 50mm thực tế).

4.2 Bước 2: Đọc Các View Chính

1. Front View: Thường là view chính, cho biết hình dạng tổng thể.
2. Top View: Xác định kích thước chiều rộng và chiều dài.
3. Side View: Kiểm tra chiều cao và các chi tiết phụ.

4.3 Bước 3: Kiểm Tra Mặt Cắt (Section)

• Xác định vị trí và hướng cắt (có mũi tên và ký hiệu “C”).
• Đọc các kích thước bên trong mặt cắt, chú ý đến các dung sai quan trọng.

Bước 4: Xem Các Detail View

• Phóng đại các chi tiết quan trọng (ví dụ: mối hàn, lỗ khoan).
• Đọc kỹ các ký hiệu, dung sai, và yêu cầu bề mặt.

Bước 5: Đọc Dimensional Chains

• Kiểm tra tính liên tục: Kích thước phải kết nối logic, không có “floating dimensions”.
• Kiểm tra dung sai: Nếu có ký hiệu GD&T (Geometric Dimensioning and Tolerancing), hiểu ý nghĩa (ví dụ: Ⓜ️ = Max Material Condition).

Bước 6: Xem Các Ghi Chú và Bảng Vật Liệu

• Đọc các ghi chú tổng quát và đặc thù.
• Xác định vật liệu (ví dụ: ASTM A36, EN 10204) và các yêu cầu xử lý bề mặt (phun sơn, mạ kẽm).

Bước 7: Kiểm Tra Các Yêu Cầu An Toàn và Tiêu Chuẩn

• Các ký hiệu an toàn (ví dụ: “Do not weld over this area”).
• Kiểm tra tiêu chuẩn hàn, kiểm tra độ bền, độ cứng.

5. Đọc Bản Vẽ Lắp Ráp (Assembly Drawing)

5.1 Các Thành Phần Chính

Có thể bạn quan tâm: Cách Vẽ Tranh Của Van Gogh: Khám Phá Phong Cách, Kỹ Thuật Và Cảm Hứng Đằng Sau Những Tác Phẩm Ký Ức

• Bill of Materials (BOM): Danh sách bộ phận, số lượng, mã vật liệu.
• Exploded View: Hình ảnh các bộ phận tách rời, giúp hiểu thứ tự lắp ráp.
• Fastener Details: Các chi tiết về đinh vít, bu lông, ốc, kẹp.

5.2 Quy Trình Đọc

1. Xác định thứ tự lắp ráp: Thông qua số thứ tự (1, 2, 3…) hoặc mũi tên.
2. Kiểm tra vị trí các bộ phận: Đối chiếu với BOM để chắc chắn đúng loại, số lượng.
3. Đọc các chi tiết kết nối: Kiểm tra khoan lỗ, vị trí hàn, chốt, gắn.
4. Kiểm tra các yêu cầu kiểm tra: “Torque required: 30 Nm”, “Alignment tolerance: 0.05 mm”.

6. Đọc Bản Vẽ Cắt Lớp (Sectional Drawing)

6.1 Các Loại Mặt Cắt

Loại	Mô tả
Full Section	Cắt qua toàn bộ phần tử, hiển thị chi tiết nội bộ.
Half Section	Chỉ cắt một nửa, thường dùng để so sánh với phần còn lại.
Offset Section	Đường cắt thay đổi hướng để bao quát nhiều chi tiết.
Revolved Section	Cắt quanh trục, dùng cho các chi tiết tròn (ví dụ: trục, vòng bi).

6.2 Cách Đọc

• Xác định vị trí cắt: Dòng cắt thường có mũi tên và ký hiệu “C”.
• Đọc ký hiệu hàn, vật liệu: Các ký hiệu xuất hiện trong mặt cắt có thể khác view chính.
• Kiểm tra kích thước nội bộ: Độ dày tường, đường kính lỗ, khoảng cách giữa các thành phần.

7. Đọc Bản Vẽ 3D và Mô Hình BIM

7.1 Lợi Ích Của 3D/BIM

• Hiển thị không gian thực: Giúp người dùng hiểu mối quan hệ không gian giữa các hệ thống.
• Tự động sinh BOM: Giảm sai sót khi nhập liệu.
• Phát hiện va chạm (Clash Detection): Phát hiện các xung đột trước khi thi công.

7.2 Các Công Cụ Thông Dụng

• Revit: Dành cho kiến trúc và MEP.
• Navisworks: Kiểm tra va chạm, tổng hợp mô hình.
• SolidWorks: Thiết kế chi tiết cơ khí.

7.3 Cách Đọc

1. Xác định lớp (layer): Mỗi hệ thống (điện, nước, cấu trúc) thường có lớp riêng.
2. Kiểm tra thuộc tính (properties): Mỗi đối tượng có thông tin vật liệu, kích thước, vị trí.
3. Sử dụng công cụ đo: Đo trực tiếp trong môi trường 3D để kiểm tra kích thước.
4. Xuất bản vẽ 2D: Nếu cần, có thể xuất các view 2D từ mô hình 3D để in hoặc chia sẻ.

8. Các Tiêu Chuẩn và Quy Tắc Quan Trọng

Có thể bạn quan tâm: Cách Vẽ Tranh Chú Bộ Đội: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

8.1 ISO 128 – Ký Hiệu và Hình Vẽ

• Định nghĩa các loại đường nét (solid, dashed, chain), ký hiệu chuẩn (hàn, gia công).

8.2 ISO 1101 – GD&T (Geometric Dimensioning & Tolerancing)

• Feature Control Frame: Khung điều khiển đặc trưng, ví dụ: ⌀10 ±0.1 | Position | M
• Datum: Định vị tham chiếu (A, B, C).

8.3 ANSI Y14.5 – Tiêu chuẩn Mỹ cho GD&T

• Cùng nguyên tắc với ISO nhưng có một số ký hiệu khác nhau.

8.4 Tiêu Chuẩn Vật Liệu

• ASTM, EN, JIS: Định nghĩa các loại vật liệu, kiểm tra cơ tính, xử lý nhiệt.

9. Các Lỗi Thường Gặp Khi Đọc Bản Vẽ Và Cách Tránh

Lỗi	Nguyên nhân	Cách khắc phục
Đọc sai tỷ lệ	Bỏ qua thông tin trong title block	Luôn kiểm tra scale trước khi đo
Bỏ qua dung sai	Không hiểu ký hiệu GD&T	Học và ghi chú các ký hiệu GD&T
Nhầm lẫn view	Không nhận diện đúng view (front vs top)	Đánh dấu màu hoặc ghi chú trên bản vẽ
Không xem note	Bỏ qua ghi chú quan trọng	Đọc kỹ mọi note, đặc biệt là “Special Note”
Sai vật liệu	Không kiểm tra bảng vật liệu	Kiểm tra BOM và material list trước khi gia công
Lỗi đo kích thước	Dùng thước không chuẩn hoặc đo sai	Sử dụng công cụ đo chuẩn, kiểm tra lại

10. Thực Hành: Ví Dụ Cụ Thể

10.1 Tình Huống: Đọc Bản Vẽ Chi Tiết Một Bánh Răng

Bước 1: Kiểm tra title block
– Project: “Gearbox Assembly”
– Drawing No.: “G-101”
– Scale: 1:1 (kích thước thực)
– Units: mm

Bước 2: Xác định các view
– Front View: Đưa ra hình dạng răng.
– Top View: Cho biết đường kính ngoài và trong.
– Section View: Cắt qua mặt răng để xem độ sâu.

Bước 3: Đọc kích thước
– Pitch Diameter: 120 mm ±0.05 (GD&T)
– Module: 2 mm (định nghĩa kích thước răng)
– Tooth Height: 10 mm (đánh dấu “H”)

Bước 4: Kiểm tra dung sai GD&T
– Position tolerance: ⌀0.2 | Position | M – nghĩa là vị trí răng phải nằm trong vòng tròn 0.2 mm tại điều kiện Max Material Condition.

Bước 5: Xem ghi chú
– “Surface finish: Ra 1.6 µm” – yêu cầu mài phẳng bề mặt.
– “Heat treatment: Carburizing 950°C 4h” – quy trình nhiệt luyện.

Kết luận: Dựa trên các thông tin trên, kỹ sư gia công sẽ chuẩn bị máy cắt CNC với công cụ phù hợp, thiết lập dung sai và kiểm tra bề mặt sau khi gia công.

10.2 Tình Huống: Đọc Bản Vẽ Lắp Ráp Cầu Thang

• BOM: 12 bậc, mỗi bậc gồm 2 tấm sàn, 2 tấm dọc, vít M8.
• Exploded View: Cho biết thứ tự lắp: Đầu tiên lắp tấm dọc, sau đó tấm sàn, cuối cùng là vít.
• Ghi chú: “Torque for M8 bolt: 18 Nm” – cần dùng dụng cụ torque.
• Section View: Kiểm tra độ dày tấm sàn (30 mm) và khoảng cách giữa các tấm dọc (100 mm).

11. Các Phần Mềm Hỗ Trợ Đọc Và Kiểm Tra Bản Vẽ

Phần mềm	Chức năng chính	Ưu điểm
AutoCAD	Vẽ 2D, đọc DWG/DXF	Đa nền tảng, hỗ trợ layer mạnh
SolidWorks	Mô hình 3D, tạo bản vẽ từ mô hình	Tích hợp GD&T tự động
Revit	BIM cho kiến trúc, MEP	Quản lý thông tin dự án
Navisworks	Kiểm tra va chạm, tổng hợp mô hình	Phát hiện clash nhanh
Tekla Structures	Bản vẽ kết cấu thép	Tự động tạo connection detail
DraftSight	Phần mềm vẽ 2D miễn phí	Thân thiện với người mới

12. Lời Kết

Việc đọc bản vẽ kỹ thuật không chỉ là một kỹ năng cơ bản mà còn là nền tảng để thực hiện dự án một cách chính xác, an toàn và tiết kiệm chi phí. Từ việc nắm bắt các thành phần cơ bản như title block, view, dimensions, symbols cho tới việc áp dụng các tiêu chuẩn quốc tế như ISO 128, ISO 1101 và GD&T, mỗi bước đều đóng vai trò quan trọng.

Bạn cần:

1. Luôn kiểm tra tiêu chuẩn và tỷ lệ trước khi đo.
2. Đọc kỹ mọi ghi chú và yêu cầu vật liệu để tránh sai sót về chất lượng.
3. Sử dụng công cụ phần mềm hiện đại để hỗ trợ việc đọc và kiểm tra.
4. Thực hành thường xuyên với các ví dụ thực tế để nâng cao khả năng phân tích.

Hy vọng bài viết này đã cung cấp cho bạn một cái nhìn toàn diện và chi tiết về cách đọc bản vẽ kỹ thuật, giúp bạn tự tin hơn trong công việc và đóng góp hiệu quả hơn cho các dự án của mình. Chúc bạn thành công!
