Cách Đọc Bản Vẽ Mặt Bằng: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Lời mở đầu

Bản vẽ mặt bằng (floor plan) là một trong những công cụ quan trọng nhất trong lĩnh vực kiến trúc, xây dựng và thiết kế nội thất. Đối với những người mới bắt đầu, việc đọc và hiểu bản vẽ mặt bằng có thể là một thách thức lớn, đặc biệt khi phải đối mặt với các ký hiệu, tỉ lệ, và các quy chuẩn kỹ thuật. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ những kiến thức cơ bản nhất cho đến các kỹ năng nâng cao, giúp bạn nắm vững cách đọc bản vẽ mặt bằng một cách tự tin và hiệu quả.

Lưu ý: Nội dung dưới đây được chia thành các phần rõ ràng, mỗi phần tập trung vào một khía cạnh quan trọng của việc đọc bản vẽ mặt bằng. Bạn nên đọc kỹ từng mục và thực hành đồng thời để đạt được kết quả tốt nhất.

1. Tổng quan về bản vẽ mặt bằng

1.1 Định nghĩa

Bản vẽ mặt bằng là bản đồ chi tiết của một không gian, thể hiện vị trí, kích thước, và mối quan hệ giữa các phòng, khu vực, cũng như các thành phần kiến trúc khác (cửa, cửa sổ, tường, cầu thang, v.v…). Thông thường, bản vẽ này được trình bày trên giấy A1, A2 hoặc dưới dạng file CAD/BIM.

1.2 Mục đích sử dụng

Có thể bạn quan tâm: Cách Đọc Bản Vẽ Kỹ Thuật: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Thiết kế kiến trúc: Giúp kiến trúc sư lên ý tưởng bố trí không gian.
• Xây dựng: Là tài liệu hướng dẫn thi công cho nhà thầu.
• Nội thất: Hỗ trợ nhà thiết kế nội thất xác định vị trí đồ nội thất, hệ thống điện, cấp nước.
• Quản lý dự án: Giúp chủ đầu tư, giám sát kiểm tra tiến độ và chất lượng công trình.
• Pháp lý: Được sử dụng trong các hồ sơ xin giấy phép xây dựng, chứng nhận quyền sử dụng đất.

1.3 Các loại bản vẽ mặt bằng thường gặp

Loại bản vẽ	Mô tả	Ứng dụng
Mặt bằng tổng thể (Overall floor plan)	Hiển thị toàn bộ không gian của một tầng, bao gồm các phòng, hành lang, cầu thang, thang máy.	Thiết kế tổng thể, phê duyệt dự án.
Mặt bằng chi tiết (Detailed floor plan)	Tập trung vào một khu vực cụ thể (ví dụ: phòng khách, bếp) với chi tiết nội thất, hệ thống điện, cấp nước.	Thi công nội thất, lắp đặt thiết bị.
Mặt bằng khu vực (Zone floor plan)	Phân chia không gian thành các khu vực chức năng (khu sinh hoạt, khu làm việc).	Quản lý không gian, lập kế hoạch sử dụng.
Mặt bằng công năng (Functional layout)	Nhấn mạnh vào luồng người, vật liệu và quy trình làm việc.	Thiết kế công nghiệp, bệnh viện, trường học.

2. Các thành phần cơ bản của bản vẽ mặt bằng

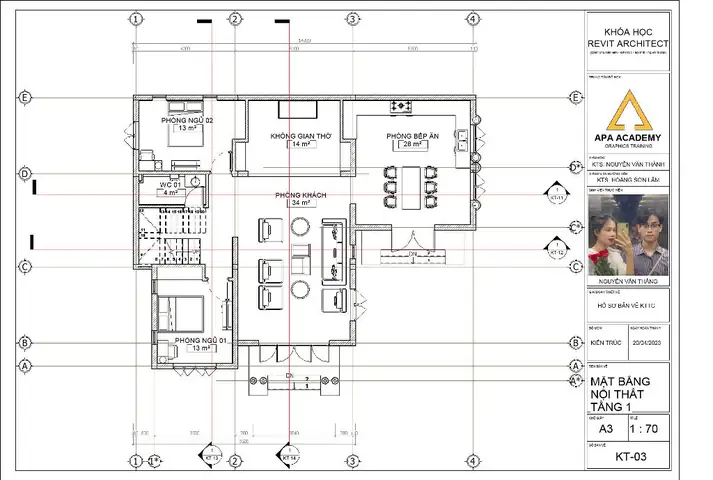

2.1 Khung bản vẽ (Title block)

• Tiêu đề dự án: Tên dự án, địa chỉ, mã công trình.
• Tên bản vẽ: Ví dụ: “Mặt bằng tầng 1”.
• Số bản vẽ (Sheet number): Thông thường dạng “A-1/10” (bản vẽ 1 trong 10).
• Tỉ lệ (Scale): Ví dụ: 1:100 (1 cm trên bản vẽ = 1 m trong thực tế).
• Ngày vẽ, người vẽ, người kiểm tra: Thông tin quan trọng để truy xuất nguồn gốc.
• Chú thích (Notes): Các lưu ý, tiêu chuẩn áp dụng.

2.2 Tỷ lệ (Scale)

• Tỷ lệ chuẩn: 1:100, 1:50, 1:200 tùy vào độ chi tiết.
• Cách chuyển đổi: Nếu bản vẽ 1:100 và đo 5 cm trên bản, thực tế là 5 m.
• Lưu ý: Khi in bản vẽ, cần giữ nguyên tỷ lệ để tránh sai lệch kích thước.

2.3 Ký hiệu và biểu tượng (Symbols)

Ký hiệu	Ý nghĩa	Ghi chú
— (đường liền)	Tường chịu lực	Độ dày thường 200‑250 mm
– – (đường gạch)	Tường không chịu lực	Độ dày thường 100‑150 mm
□	Cửa ra vào	Đánh số và ghi kích thước
⊙	Cửa sổ	Thường kèm kích thước chiều rộng và chiều cao
⧗	Cầu thang	Ghi số bậc, chiều rộng, chiều dài
⚡	Hệ thống điện	Đánh dấu vị trí ổ cắm, công tắc
🚰	Hệ thống cấp nước	Vị trí vòi, bồn rửa
❑	Đồ nội thất cố định (tủ, bếp)	Thường có kích thước chi tiết
△	Hướng (North arrow)	Cho biết hướng bắc thực tế

2.4 Đường kẻ (Lines)

• Đường liền (Solid line): Thể hiện các thành phần cấu trúc chính (tường, dầm, cột).
• Đường đứt đoạn (Dashed line): Thể hiện các chi tiết ẩn hoặc các phần không nhìn thấy trực tiếp (cột ẩn, hệ thống ống dẫn dưới sàn).
• Đường gạch chéo (Hatching): Thường dùng để biểu thị vật liệu (cát, đất, gạch, đá).

2.5 Kích thước (Dimensions)

Có thể bạn quan tâm: Cách Vẽ Xe Tăng Cho Bé: Hướng Dẫn Từng Bước Đầy Đủ Và Sáng Tạo

• Kích thước tổng thể: Độ dài, chiều rộng của phòng, diện tích.
• Kích thước chi tiết: Khoảng cách giữa các vật thể, vị trí cửa sổ, cửa ra vào.
• Ký hiệu: “←→” hoặc “↔” kèm số đo và đơn vị (mm, cm, m).

2.6 Ghi chú (Notes)

• Chú thích kỹ thuật: Vật liệu, tiêu chuẩn thi công, yêu cầu bảo trì.
• Ghi chú người dùng: Hướng dẫn sử dụng không gian, quy định an toàn.

3. Bước đọc bản vẽ mặt bằng cơ bản

3.1 Xác định tỉ lệ và đo kích thước

1. Kiểm tra tỉ lệ trong khung bản vẽ. Ví dụ: 1:100.
2. Dùng thước kẻ (hoặc công cụ đo trong phần mềm CAD) đo khoảng cách trên bản vẽ.
3. Nhân với tỉ lệ để có kích thước thực tế. Ví dụ: 3 cm × 100 = 300 cm (3 m).

3.2 Nhận diện các khu vực chức năng

• Nhìn vào màu sắc (nếu có) hoặc ký hiệu để phân biệt phòng khách, phòng ngủ, bếp, phòng tắm, v.v.
• Xác định luồng di chuyển: Hành lang, cột cầu thang, thang máy thường là “đường di chuyển” chính.

3.3 Đọc các ký hiệu cửa, cửa sổ

• Cửa ra vào: Thường được ký hiệu bằng một đường thẳng ngắn với một mũi tên chỉ hướng mở.
• Cửa sổ: Đánh dấu bằng một hình chữ nhật mở ra phía bên ngoài.
• Kiểm tra kích thước (độ rộng, chiều cao) để xác định khả năng thông thoáng và ánh sáng tự nhiên.

3.4 Xác định các hệ thống kỹ thuật

• Đường điện: Đánh dấu bằng ký hiệu ⚡, thường có số hiệu (VD: “A1” – ổ cắm 1).
• Đường cấp nước: Ký hiệu 🚰, chú ý vị trí vòi, bồn rửa, máy giặt.
• Ống dẫn khí, điều hòa: Được biểu thị bằng các đường gạch chéo màu xanh hoặc màu đỏ.

3.5 Đọc các chi tiết nội thất

Có thể bạn quan tâm: Cách Vẽ Tế Bào Cà Chua: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Đồ nội thất cố định: Tủ bếp, bồn rửa, tủ quần áo…
• Vị trí và kích thước giúp lập kế hoạch bố trí nội thất sau này.

4. Kỹ năng nâng cao trong việc đọc bản vẽ mặt bằng

4.1 Phân tích luồng người (Circulation analysis)

• Mục tiêu: Đánh giá tính hợp lý của lối đi, tránh tắc nghẽn.
• Công cụ: Sử dụng các mũi tên (→) để vẽ luồng người trong các khu vực công cộng.
• Tiêu chuẩn: Đường đi tối thiểu 90 cm rộng, khu vực quay đầu ít nhất 150 cm.

4.2 Đánh giá ánh sáng tự nhiên và thông gió

• Ánh sáng: Xác định vị trí cửa sổ, hướng bắc, hướng nam để tính toán độ chiếu sáng.
• Thông gió: Kiểm tra vị trí cửa ra vào, cửa sổ, lỗ thông hơi để đảm bảo không gian thông thoáng.

4.3 Kiểm tra tuân thủ quy chuẩn xây dựng

Tiêu chuẩn	Yêu cầu	Kiểm tra trên bản vẽ
Kích thước phòng ngủ	≥ 8 m²	Tính diện tích phòng
Chiều rộng hành lang	≥ 1.2 m	Đo chiều rộng trên bản vẽ
Cửa phòng tắm	Độ rộng ≥ 70 cm	Kiểm tra kích thước cửa
Khoảng cách giữa bồn tắm và tủ	≥ 30 cm	Đo khoảng cách trên bản vẽ
Chiều cao trần	2.5 m – 3 m	Kiểm tra ghi chú chiều cao

4.4 Đọc bản vẽ 3D và BIM

• BIM (Building Information Modeling): Cho phép xem mô hình 3D, trích xuất dữ liệu vật liệu, khối lượng, chi phí.
• Cách chuyển đổi: Từ bản vẽ 2D (DWG) sang mô hình 3D (Revit, Navisworks) để kiểm tra tính khả thi.
• Lợi ích: Phát hiện xung đột (clash detection) giữa các hệ thống (điện, nước, HVAC) trước khi thi công.

4.5 Sử dụng phần mềm hỗ trợ

Phần mềm	Chức năng chính	Ưu điểm
AutoCAD	Vẽ 2D, chỉnh sửa bản vẽ	Độ chính xác cao, tiêu chuẩn ngành
Revit	BIM, mô hình 3D, tính toán khối lượng	Tích hợp toàn bộ hệ thống kỹ thuật
SketchUp	Mô hình 3D nhanh	Dễ học, trực quan
ArchiCAD	BIM, quản lý dự án	Hỗ trợ đa người dùng
Bluebeam	Đánh dấu, chú thích PDF	Hợp tác trực tuyến

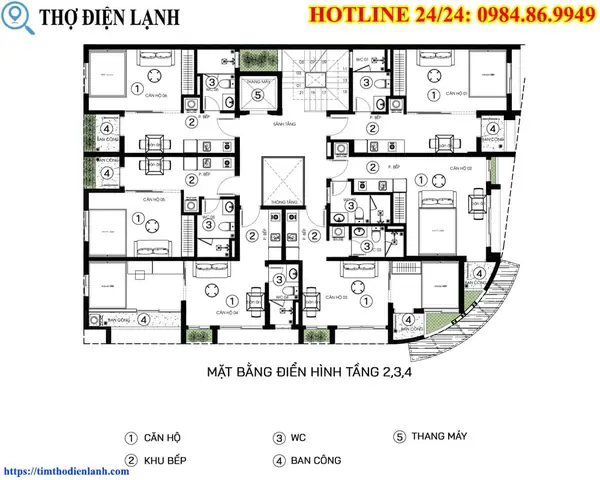

5. Thực hành: Ví dụ phân tích một bản vẽ mặt bằng thực tế

Có thể bạn quan tâm: Cách Vẽ Tranh Của Van Gogh: Khám Phá Phong Cách, Kỹ Thuật Và Cảm Hứng Đằng Sau Những Tác Phẩm Ký Ức

5.1 Mô tả dự án

• Tên dự án: Nhà ở phố phố 3 tầng, diện tích sàn mỗi tầng 120 m².
• Tỉ lệ bản vẽ: 1:100.
• Mục tiêu: Đánh giá bố trí phòng khách, phòng ngủ, bếp và các hệ thống kỹ thuật.

5.2 Các bước phân tích

1. Xác định tỉ lệ: 1 cm = 1 m.
2. Đo kích thước tổng thể: Tầng trệt: 12 m × 10 m = 120 m² (đúng như dự kiến).
3. Xác định các khu vực chính:
4. Phòng khách: 5 m × 4 m = 20 m².
5. Nhà bếp: 3 m × 3 m = 9 m².
6. Phòng ngủ 1: 4 m × 3.5 m = 14 m².
7. Phòng tắm: 2 m × 2 m = 4 m².
8. Kiểm tra luồng người: Hành lang chính 1.2 m rộng, nối từ cửa vào chính đến cầu thang.
9. Kiểm tra cửa sổ: Cửa sổ phòng khách 1.5 m × 1.2 m, hướng Nam, cung cấp ánh sáng tự nhiên tốt.
10. Kiểm tra hệ thống điện: 5 ổ cắm trong phòng khách, 2 công tắc chiếu sáng, đúng tiêu chuẩn mỗi 3 m một ổ.
11. Đánh giá thông gió: Cửa ra vào chính và cửa sổ phòng khách tạo luồng gió chéo, phù hợp cho khí hậu nhiệt đới.
12. Kiểm tra quy chuẩn: Diện tích phòng ngủ ≥ 8 m² → đáp ứng. Chiều rộng hành lang ≥ 1.2 m → đáp ứng.

5.3 Kết luận

Bản vẽ mặt bằng đáp ứng đầy đủ các yêu cầu chức năng, quy chuẩn xây dựng và cung cấp ánh sáng, thông gió tốt. Tuy nhiên, một số đề xuất cải thiện:

• Thêm cửa sổ cho phòng ngủ 1 để tăng ánh sáng tự nhiên.
• Mở rộng khu vực bếp lên 3.5 m × 3 m để tạo không gian làm việc thoải mái hơn.
• Lắp đặt ổ cắm bổ sung trong khu vực bếp để đáp ứng nhu cầu thiết bị điện.

6. Những lỗi thường gặp khi đọc bản vẽ mặt bằng và cách tránh

Lỗi	Nguyên nhân	Cách khắc phục
Đọc sai tỉ lệ	Bỏ qua ký hiệu tỉ lệ, hoặc sử dụng tỉ lệ cũ	Luôn kiểm tra tỉ lệ trong title block trước khi đo
Bỏ qua ký hiệu ẩn	Không chú ý đến các đường đứt đoạn	Đọc kỹ legend (bảng ký hiệu) và chú ý các đường gạch chéo
Nhầm lẫn giữa tường chịu lực và không chịu lực	Không nhận biết màu sắc hoặc độ dày đường kẻ	Học phân biệt: đường liền dày = chịu lực, gạch = không chịu lực
Không tính đến độ dày tường khi đo kích thước nội thất	Đo từ trung tâm tường	Đo từ mặt trong của tường để có kích thước thực tế
Bỏ qua ghi chú kỹ thuật	Không đọc phần notes	Đọc toàn bộ phần notes và chú thích, chúng thường chứa các yêu cầu quan trọng
Không kiểm tra luồng người	Tập trung vào kích thước mà quên di chuyển	Vẽ mũi tên luồng người, kiểm tra độ rộng hành lang

7. Cách tạo bản vẽ mặt bằng cho người mới bắt đầu

7.1 Chuẩn bị công cụ

• Giấy A1/A2 (hoặc phần mềm CAD).
• Thước kẻ, compa, bút kỹ thuật.
• Máy tính với phần mềm AutoCAD/Revit (nếu làm bản vẽ điện tử).

7.2 Các bước thực hiện

1. Thu thập dữ liệu thực địa: Đo đạc kích thước thực tế của khu vực, ghi lại vị trí các cột, tường, cửa, cửa sổ.
2. Lập bản phác thảo tay: Vẽ sơ bộ trên giấy để xác định bố cục tổng thể.
3. Chuyển sang CAD: Nhập các đường thẳng, vòng tròn, ký hiệu vào phần mềm, áp dụng tỉ lệ 1:100.
4. Thêm ký hiệu và chú thích: Sử dụng thư viện ký hiệu chuẩn (ISO, VNMT) để đánh dấu cửa, cửa sổ, hệ thống kỹ thuật.
5. Kiểm tra và chỉnh sửa: Đối chiếu với thực địa, sửa lỗi, cập nhật các ghi chú.
6. Hoàn thiện title block: Điền đầy đủ thông tin dự án, ngày vẽ, người vẽ, tỉ lệ.
7. Xuất bản PDF hoặc in ra để trình bày cho khách hàng hoặc chủ đầu tư.

7.3 Mẹo nhanh

• Sử dụng “snap” trong AutoCAD để các điểm đầu cuối luôn khớp nhau.
• Lưu template title block để tái sử dụng cho các dự án khác.
• Kiểm tra clash bằng cách bật chế độ 3D view trong Revit, phát hiện xung đột nhanh.

8. Tài liệu tham khảo và nguồn học thêm

1. Tiêu chuẩn Việt Nam (TCVN) 5715:2000 – “Quy chuẩn vẽ kỹ thuật kiến trúc”.
2. ISO 13567 – “Drafting – Organization and naming of layers”.
3. Sách: “Kiến trúc và bản vẽ kỹ thuật” – Tác giả Nguyễn Văn A, Nhà xuất bản Khoa học và Kỹ thuật, 2026.
4. Khóa học online: Coursera – “Construction Drawings and Details”; Udemy – “AutoCAD for Beginners”.
5. Diễn đàn: ArchiBoard (VN), CADTutor (UK) – nơi trao đổi kinh nghiệm thực tế.

9. Kết luận

Đọc bản vẽ mặt bằng không chỉ là việc đo lường và nhận diện các ký hiệu, mà còn là quá trình phân tích tổng thể không gian, luồng người, ánh sáng, thông gió và tuân thủ các quy chuẩn kỹ thuật. Khi nắm vững các nguyên tắc cơ bản và áp dụng các kỹ năng nâng cao, bạn sẽ:

• Hiểu rõ hơn về cấu trúc và chức năng của mỗi không gian.
• Phối hợp hiệu quả với các bộ phận khác như kỹ sư điện, nước, HVAC.
• Đưa ra quyết định thiết kế chính xác, giảm thiểu sai sót trong thi công.
• Tăng giá trị dự án thông qua việc tối ưu hoá không gian và đáp ứng nhu cầu sử dụng.

Hãy thực hành thường xuyên, sử dụng các công cụ hỗ trợ hiện đại và luôn cập nhật kiến thức mới để trở thành một chuyên gia đọc bản vẽ mặt bằng thực thụ. Chúc bạn thành công trong mọi dự án kiến trúc và xây dựng!
