Cách Đọc Bản Vẽ Lắp: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Giới thiệu chung về bản vẽ lắp

Bản vẽ lắp (hay còn gọi là bản vẽ lắp ráp, assembly drawing) là một trong những tài liệu kỹ thuật quan trọng nhất trong quá trình thiết kế, chế tạo và lắp đặt các sản phẩm cơ khí, điện tử, thiết bị công nghiệp và cả trong ngành xây dựng. Nó không chỉ mô tả chi tiết các bộ phận, thành phần của một sản phẩm mà còn chỉ dẫn cách chúng được lắp ráp với nhau, vị trí lắp đặt, các tiêu chuẩn kỹ thuật và các yêu cầu kiểm tra.

Việc nắm vững cách đọc bản vẽ lắp không chỉ giúp kỹ sư, kỹ thuật viên, thợ lắp ráp thực hiện công việc chính xác, nhanh chóng mà còn giảm thiểu lỗi, chi phí và thời gian bảo trì. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ những khái niệm cơ bản nhất đến các kỹ năng nâng cao, giúp bạn tự tin đọc và hiểu mọi loại bản vẽ lắp.

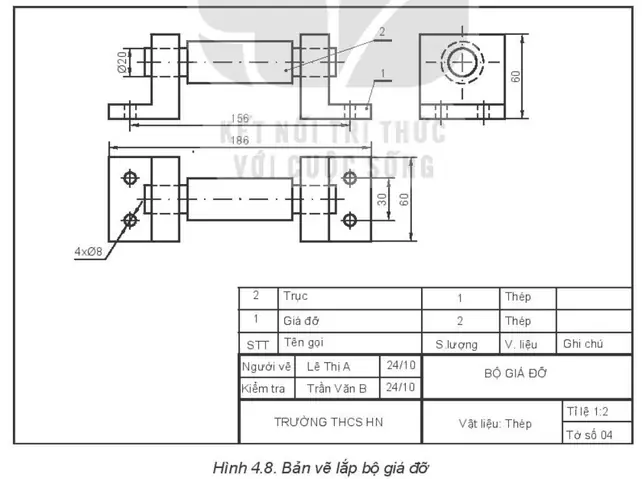

2. Các thành phần cơ bản của bản vẽ lắp

2.1. Tiêu đề (Title Block)

Tiêu đề là phần nằm ở góc phải hoặc dưới cùng của bản vẽ, chứa các thông tin quan trọng như:

Thông tin	Mô tả
Tên bản vẽ	Thường là “Bản vẽ lắp” hoặc “Assembly Drawing”.
Mã bản vẽ	Mã số duy nhất để nhận dạng bản vẽ trong hệ thống quản lý.
Tên dự án	Tên của dự án hoặc sản phẩm.
Tên công ty	Tên nhà sản xuất hoặc nhà cung cấp.
Người vẽ	Tên người thực hiện bản vẽ.
Người kiểm duyệt	Người chịu trách nhiệm kiểm tra bản vẽ.
Ngày phát hành	Ngày bản vẽ được tạo ra.
Tỷ lệ (Scale)	Tỷ lệ vẽ (ví dụ: 1:1, 1:2, 2:1).
Chú thích	Các ghi chú đặc biệt, ví dụ: “Bản vẽ này là phiên bản cuối cùng”.

2.2. Khung bản vẽ (Border)

Có thể bạn quan tâm: Cách Vẽ Đầu Anime Nữ: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Khung bản vẽ thường bao gồm các đường viền và lỗ khoan (hole) để gắn vào bảng vẽ. Nó giúp bảo vệ bản vẽ và tạo không gian cho tiêu đề.

2.3. Hình chiếu (Views)

Bản vẽ lắp thường bao gồm nhiều hình chiếu để mô tả sản phẩm từ các góc độ khác nhau:

• Hình chiếu mặt phẳng (Plan view): Xem từ trên xuống.
• Hình chiếu mặt đứng (Elevation view): Xem từ phía trước, bên, hoặc sau.
• Hình chiếu phối cảnh (Isometric view): Ba chiều, thường dùng để thể hiện tổng thể.
• Hình chiếu cắt (Section view): Khi một bộ phận bị che khuất, cắt để hiển thị chi tiết bên trong.
• Hình chiếu chi tiết (Detail view): Phóng to một khu vực quan trọng để hiển thị chi tiết.

2.4. Ký hiệu và chú thích (Symbols & Notes)

• Ký hiệu hàn (Welding symbols): Thể hiện loại hàn, vị trí hàn, kích thước mũi hàn.
• Ký hiệu đường cắt (Section lines): Đánh dấu vị trí cắt và hướng cắt.
• Ký hiệu bề mặt (Surface finish symbols): Mô tả độ nhám, lớp phủ.
• Ký hiệu đo (Dimension lines): Đánh số và chỉ ra các kích thước.
• Chú thích (General notes): Thông tin bổ sung, quy chuẩn, tiêu chuẩn.

2.5. Bảng danh mục bộ phận (Bill of Materials – BOM)

BOM là danh sách các bộ phận, chi tiết, phụ kiện cần thiết để lắp ráp. Thông thường bao gồm:

Mã vật tư	Tên vật tư	Số lượng	Đơn vị	Ghi chú
A001	Trục vít M10	4	Cái	Đánh dấu “A”
B023	Đai ốc M8	12	Cái

2.6. Các ràng buộc và mối hàn (Constraints & Joints)

Có thể bạn quan tâm: Cách Vẽ Ông Thần Tài: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Trong bản vẽ lắp, các ràng buộc (constraints) như đánh dấu vị trí cố định, điểm quay, trục tròn… giúp xác định cách các bộ phận tương tác với nhau. Đối với phần mềm CAD, chúng thường được biểu diễn bằng các biểu tượng đặc trưng.

3. Quy trình đọc bản vẽ lắp: Bước từng bước

Bước 1: Xác định tỷ lệ và tiêu đề

• Kiểm tra tỷ lệ để biết mỗi đơn vị trên bản vẽ tương đương bao nhiêu trong thực tế.
• Đọc tiêu đề để nắm rõ mã bản vẽ, ngày phát hành, người vẽ và các phiên bản trước.

Bước 2: Đọc tổng quan qua hình phối cảnh (Isometric)

• Hình phối cảnh cung cấp một cái nhìn toàn cảnh về sản phẩm và cách các bộ phận liên kết.
• Xác định các bộ phận chính và các điểm nối quan trọng.

Bước 3: Kiểm tra BOM

• Đọc BOM để biết số lượng, mã số và tên các bộ phận.
• Đánh dấu các bộ phận mà bạn chưa quen thuộc để tìm trong danh mục chi tiết.

Bước 4: Phân tích từng hình chiếu

1. Hình chiếu mặt phẳng: Xác định vị trí và kích thước tổng thể.
2. Hình chiếu đứng: Kiểm tra chiều cao, độ sâu và các chi tiết dọc.
3. Hình chiếu cắt: Nhìn vào phần bên trong, các lỗ, rãnh, trục, trục vít.
4. Hình chiếu chi tiết: Xem các khu vực được phóng to, thường là các khu vực có độ khó cao.

Bước 5: Đọc các ký hiệu và chú thích

Có thể bạn quan tâm: Cách Vẽ Ô Tô Toyota: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Ký hiệu hàn: Xác định loại hàn, vị trí, chiều dài hàn.
• Ký hiệu bề mặt: Xác định độ nhám (Ra) hoặc lớp phủ (phun sơn, mạ kẽm…).
• Ký hiệu đo: Kiểm tra các kích thước quan trọng, dung sai (tolerance).

Bước 6: Kiểm tra ràng buộc và mối hàn

• Xác định điểm cố định (fixed points), điểm quay (rotational joints), trục tròn (cylindrical constraints)… để hiểu cách các bộ phận di chuyển hoặc không di chuyển.
• Đối với các phần mềm CAD, các ràng buộc thường được biểu diễn bằng các biểu tượng màu xanh (một số phần mềm dùng màu khác).

Bước 7: Xác định thứ tự lắp ráp

• Thông thường bản vẽ lắp sẽ có chú thích “Assembly sequence” hoặc “Step by step”.
• Nếu không có, bạn có thể dựa vào độ lớn và vị trí: các bộ phận lớn và cố định thường được lắp trước, sau đó mới đến các bộ phận phụ trợ.

Bước 8: Kiểm tra các yêu cầu kiểm tra và kiểm định

• Các điều kiện kiểm tra (inspection criteria) như độ lệch, độ dày, độ bền sẽ được ghi chú trong phần “General notes” hoặc “Inspection notes”.
• Đảm bảo bạn có các công cụ đo phù hợp (các dụng cụ đo – caliper, micrometer, gauge…).

4. Các ký hiệu quan trọng cần nắm

Ký hiệu	Ý nghĩa	Ví dụ
Ø	Đường kính	Ø10 = đường kính 10 mm
⌀	Đường kính (cùng nghĩa)	⌀5
⊥	Vuông góc	Đường thẳng ⊥ mặt phẳng
↔	Đánh dấu vị trí cắt	↔ 1/2 chiều dài
↕	Đánh dấu chiều cao	↕ 30 mm
∆	Thay đổi	∆T = 10°C
‡	Đánh dấu vị trí hàn	‡ 2mm
⇔	Đánh dấu mối nối trượt	⇔ Bảo trì mỗi 6 tháng
⏚	Đánh dấu mối hàn góc	⏚ 45°

5. Các sai lầm thường gặp khi đọc bản vẽ lắp và cách tránh

Sai lầm	Hậu quả	Cách tránh
Bỏ qua tỷ lệ	Lắp sai kích thước, gây lỗi cấu trúc	Luôn kiểm tra tỷ lệ trước khi đo
Không đọc BOM	Thiếu linh kiện, gây chậm tiến độ	Ghi chép BOM và kiểm tra tồn kho
Bỏ qua ký hiệu hàn	Hàn sai vị trí, yếu động lực	Học và ghi nhớ các ký hiệu hàn chuẩn
Đọc sai hướng cắt	Hiểu nhầm cấu trúc bên trong	Kiểm tra mũi tên chỉ hướng cắt
Không chú ý dung sai	Lắp không khớp, gây trượt	Đọc kỹ các dung sai (±) và áp dụng đúng
Không tuân thủ thứ tự lắp	Gây khó khăn trong lắp ráp, có thể làm hỏng bộ phận	Theo dõi chú thích “Assembly sequence”

6. Công cụ hỗ trợ đọc bản vẽ lắp

Có thể bạn quan tâm: Cách Vẽ Áo Bà Ba: Hướng Dẫn Từng Bước Để Tạo Nên Kiệt Tác Thời Trang Truyền Thống

6.1. Phần mềm CAD

• AutoCAD: Đọc DWG, DXF, hỗ trợ xem 2D, 3D.
• SolidWorks: Xem Assembly, tạo BOM tự động.
• Inventor: Hỗ trợ mô phỏng lắp ráp, kiểm tra va chạm.
• CATIA: Dùng trong ngành hàng không, ô tô.

6.2. Ứng dụng di động

• AutoCAD mobile: Xem bản vẽ trên máy tính bảng.
• SolidWorks Viewer: Xem mô hình 3D, BOM.
• PDF Reader: Đọc bản vẽ PDF (thường là bản in).

6.3. Dụng cụ đo lường

• Công cụ đo chiều dài: Thước kẻ, thước dặm, thước cuộn.
• Công cụ đo bán kính/đường kính: Caliper, micrometer.
• Công cụ đo góc: Protractor, goniometer.
• Công cụ đo độ nhám: Surface roughness tester.

7. Thực hành: Ví dụ thực tế đọc một bản vẽ lắp

7.1. Mô tả dự án

Giả sử chúng ta có một bộ truyền động bánh răng gồm:

• Trục chính
• Hai bánh răng (răng lớn và răng nhỏ)
• Vòng bi
• Đai truyền động
• Nút chặn

7.2. Các bước đọc bản vẽ

1. Tiêu đề: “Assembly Drawing – Gear Transmission”, mã B-001, tỷ lệ 1:1, ngày 15/03/2026.
2. BOM:
3. A001 – Trục chính – 1 cái
4. B002 – Bánh răng lớn – 1 cái
5. C003 – Bánh răng nhỏ – 1 cái
6. D004 – Vòng bi – 2 cái
7. E005 – Đai truyền – 1 cái
8. F006 – Nút chặn – 4 cái
9. Hình phối cảnh: Hiển thị trục chính ở trung tâm, bánh răng lớn gắn vào một đầu, bánh răng nhỏ gắn vào đầu còn lại, vòng bi ở hai bên trục.
10. Hình chiếu mặt phẳng: Cho biết vị trí trục, khoảng cách giữa các bánh răng (50 mm), vị trí lắp vòng bi (10 mm từ mỗi đầu).
11. Hình chiếu cắt: Thấy lỗ cố định cho trục, các lỗ gắn bánh răng có kích thước Ø20 mm.
12. Ký hiệu hàn: Không có hàn, vì tất cả các bộ phận được gắn bằng vít.
13. Ký hiệu bề mặt: Trục chính – Ra 0.8 µm, bánh răng – Ra 1.2 µm.
14. Ràng buộc: Trục được cố định bằng điểm cố định tại trung tâm, bánh răng gắn bằng điểm quay.
15. Thứ tự lắp ráp:
16. Đầu tiên lắp vòng bi vào trục.
17. Gắn bánh răng lớn vào một đầu trục, dùng vít.
18. Gắn bánh răng nhỏ vào đầu còn lại.
19. Đặt đai truyền lên hai bánh răng.
20. Đóng nút chặn để cố định đai.
21. Kiểm tra: Đo khoảng cách trục – bánh răng, kiểm tra độ lệch trục ≤0.05 mm, kiểm tra độ nhám bề mặt.

7.3. Kết quả

Sau khi thực hiện các bước trên, bộ truyền động hoạt động trơn tru, không có tiếng ồn, độ bám truyền lực đạt yêu cầu thiết kế.

8. Những lưu ý khi làm việc với các loại bản vẽ lắp khác nhau

Loại bản vẽ	Đặc điểm	Lưu ý khi đọc
Bản vẽ điện tử (Electrical Assembly)	Bao gồm dây điện, bảng mạch, kết nối	Kiểm tra ký hiệu điện, dòng điện, điện áp, chuẩn IEC.
Bản vẽ HVAC	Hệ thống ống dẫn, quạt, máy lạnh	Đọc biểu đồ đường ống, chú ý các van, bộ lọc, áp suất.
Bản vẽ cơ khí	Thành phần kim loại, hàn, gia công	Tập trung vào kích thước, dung sai, bề mặt.
Bản vẽ xây dựng	Cấu trúc bê tông, thép, nền móng	Đọc các bản vẽ kiến trúc, kết cấu, chi tiết cắt.
Bản vẽ máy móc công nghệ cao	Bao gồm cảm biến, PLC, phần mềm	Đọc đồng thời bản vẽ cơ khí và điện tử, chú ý giao diện.

9. Cập nhật và quản lý bản vẽ lắp trong môi trường hiện đại

1. Quản lý dữ liệu (PDM – Product Data Management): Sử dụng hệ thống PDM để lưu trữ, kiểm soát phiên bản, theo dõi thay đổi.
2. Kiểm tra tính toàn vẹn (Revision Control): Mỗi khi có sửa đổi, cập nhật Revision Letter (A, B, C…) và ngày sửa đổi.
3. Đánh dấu “Obsolete”: Khi bản vẽ không còn sử dụng, gắn nhãn “Obsolete” để tránh nhầm lẫn.
4. Đào tạo liên tục: Đảm bảo nhân viên luôn cập nhật kiến thức về ký hiệu mới, tiêu chuẩn ISO/IEC.

10. Kết luận

Việc đọc bản vẽ lắp không chỉ là một kỹ năng kỹ thuật mà còn là nghệ thuật kết hợp giữa kiến thức lý thuyết và thực tiễn. Từ việc nắm bắt các thành phần cơ bản như tiêu đề, hình chiếu, ký hiệu, đến việc hiểu sâu các ràng buộc, dung sai và thứ tự lắp ráp, mỗi chi tiết đều đóng vai trò quan trọng trong việc đảm bảo sản phẩm cuối cùng đạt chất lượng cao nhất.

Hãy luôn:

• Kiểm tra tỷ lệ và tiêu đề trước khi bắt đầu.
• Đọc BOM kỹ lưỡng để không bỏ sót bất kỳ bộ phận nào.
• Theo dõi các ký hiệu và chú thích để tránh lỗi lắp ráp.
• Sử dụng công cụ hỗ trợ hiện đại (CAD, PDM) để tăng hiệu suất.
• Thực hành thường xuyên qua các ví dụ thực tế để củng cố kiến thức.

Khi bạn đã thành thạo các bước trên, việc đọc bản vẽ lắp sẽ trở nên nhanh chóng, chính xác và ít rủi ro hơn, từ đó góp phần nâng cao năng suất, giảm chi phí và cải thiện chất lượng sản phẩm. Hy vọng bài viết này đã cung cấp cho bạn một cẩm nang toàn diện để tự tin đối mặt với bất kỳ bản vẽ lắp nào trong công việc. Chúc bạn thành công!
